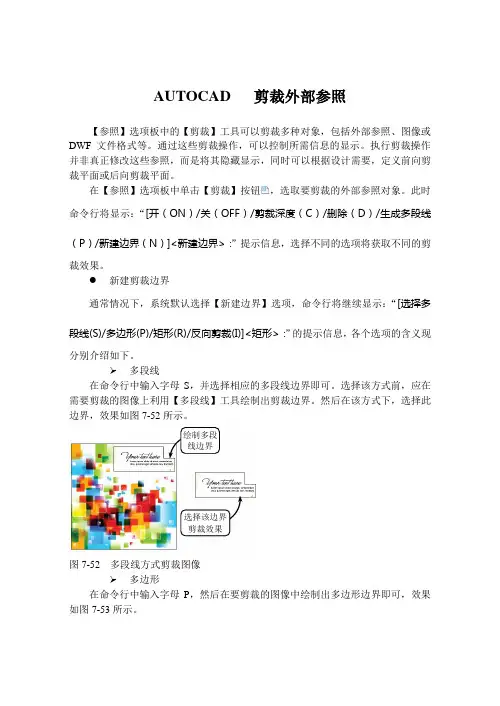

AUTOCAD 剪裁外部参照【参照】选项板中的【剪裁】工具可以剪裁多种对象，包括外部参照、图像或DWF文件格式等。
通过这些剪裁操作，可以控制所需信息的显示。
执行剪裁操作并非真正修改这些参照，而是将其隐藏显示，同时可以根据设计需要，定义前向剪裁平面或后向剪裁平面。
在【参照】选项板中单击【剪裁】按钮，选取要剪裁的外部参照对象。
此时命令行将显示：“[开（ON）/关（OFF）/剪裁深度（C）/删除（D）/生成多段线（P）/新建边界（N）]<新建边界>：”提示信息，选择不同的选项将获取不同的剪裁效果。
●新建剪裁边界通常情况下，系统默认选择【新建边界】选项，命令行将继续显示：“[选择多段线(S)/多边形(P)/矩形(R)/反向剪裁(I)]<矩形>：”的提示信息，各个选项的含义现分别介绍如下。
多段线在命令行中输入字母S，并选择相应的多段线边界即可。
选择该方式前，应在需要剪裁的图像上利用【多段线】工具绘制出剪裁边界。
然后在该方式下，选择此边界，效果如图7-52所示。
绘制多段线边界选择该边界剪裁效果图7-52 多段线方式剪裁图像多边形在命令行中输入字母P，然后在要剪裁的图像中绘制出多边形边界即可，效果如图7-53所示。
图7-53 多边形方式剪裁图像矩形该方式同【多边形】方式相似，在命令行中输入字母R ，然后在要剪裁的图像中绘制出矩形边界即可，效果如图7-54所示。
图7-54 矩形方式剪裁图像反向剪裁在命令行中输入字母I ，然后选择相应方式绘制剪裁边界。
系统将显示该边界范围以外的图像，效果如图7-55所示。
图7-55 反向剪裁方式剪裁图像● 设置剪裁开或关执行剪裁参照的系统变量取决于该边界是否关闭。
如果将剪裁边界设置为关，则整个外部参照都将显示；如果将剪裁边界设置为开，则只显示剪裁区域的外部参照。
● 剪裁深度绘制多边形边界剪裁效果绘制矩形边界 剪裁效果 绘制矩形边界 剪裁 效果该选项用于在一个外部参照上设置前向剪裁平面或后向剪裁平面，在定义的边界及指定的深度之外将不被显示。

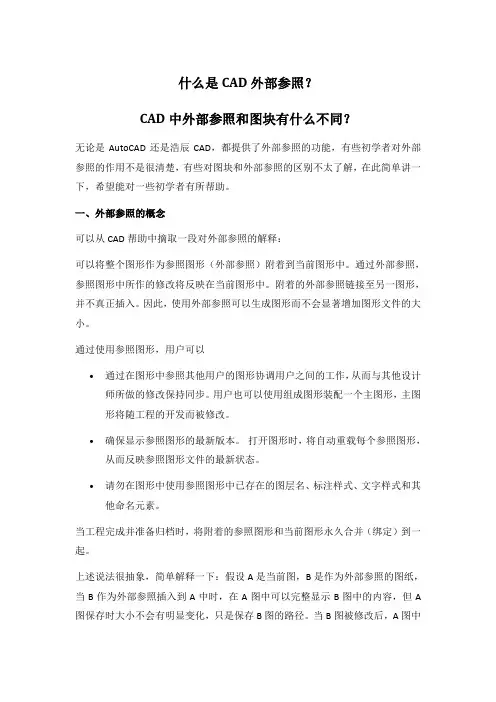

什么是CAD外部参照？CAD中外部参照和图块有什么不同？无论是AutoCAD还是浩辰CAD，都提供了外部参照的功能，有些初学者对外部参照的作用不是很清楚，有些对图块和外部参照的区别不太了解，在此简单讲一下，希望能对一些初学者有所帮助。
一、外部参照的概念可以从CAD帮助中摘取一段对外部参照的解释：可以将整个图形作为参照图形（外部参照）附着到当前图形中。
通过外部参照，参照图形中所作的修改将反映在当前图形中。
附着的外部参照链接至另一图形，并不真正插入。
因此，使用外部参照可以生成图形而不会显著增加图形文件的大小。
通过使用参照图形，用户可以∙通过在图形中参照其他用户的图形协调用户之间的工作，从而与其他设计师所做的修改保持同步。
用户也可以使用组成图形装配一个主图形，主图形将随工程的开发而被修改。
∙确保显示参照图形的最新版本。
打开图形时，将自动重载每个参照图形，从而反映参照图形文件的最新状态。
∙请勿在图形中使用参照图形中已存在的图层名、标注样式、文字样式和其他命名元素。
当工程完成并准备归档时，将附着的参照图形和当前图形永久合并（绑定）到一起。
上述说法很抽象，简单解释一下：假设A是当前图，B是作为外部参照的图纸，当B作为外部参照插入到A中时，在A图中可以完整显示B图中的内容，但A 图保存时大小不会有明显变化，只是保存B图的路径。
当B图被修改后，A图中B图部分将自动更新，如果B图被删除或移走，再打开A图示，B图内容将不会被显示，因此当将A图传给其他人时，必须将B图一起传给对方。
当A图处于打开状态时，B图被修改和保存，A图会提示外部参照已经更新，可以直接重载。
A图中除插入B外，还可以插入其他图作为外部参照。
B图除插入到A图中外，还可以插入到其他图中作为外部参照。
二、外部参照的简单应用不知道上面这一段类似绕口令一样的文字是否将外部参照的基本特性是否说清楚了，也许结合实际应用会更明白一些。
外部参照目前看到的用法主要有两种：一是标准化，二是协同设计。
