MATLAB实验三 信号的表示(优选.)

matlab信号分析一、用MatLab完成三种不同信号的产生、合成或分解，时域波形分析(峰值，峰峰值，有效值，平均t=linspace(0,5*pi,65000); %在从0到2*pi取15000个点y1=20*sin(2*pi*t); %任给一正弦信号subplot(3,1,1);plot(t,y1);axis ([0 2*pi -25 25]); %画时域波形图max1=max(y1) %峰值vpp1=max(y1)-min(y1) %峰峰值avg1=mean(y1) %平均值rms1=norm(y1)/sqrt(length(y1)) %均方根值（有效值）title('正弦波')y2=20*square(2*pi*t,50); %任给一方波信号subplot(3,1,2);plot(t,y2);axis ([0 2*pi -25 25]); %画时域波形图max2=max(y2) %峰值vpp2=max(y2)-min(y2) %峰峰值avg2=mean(y2) %平均值rms2=norm(y2)/sqrt(length(y2)) %均方根值（有效值）title('方波')y3=20*sawtooth(t,0.5); %任给一三角波信号subplot(3,1,3);plot(t,y3);axis ([0 5*pi -25 25]); %画时域波形图max3=max(y3) %峰值vpp3=max(y3)-min(y3) %峰峰值avg3=mean(y3) %平均值rms3=norm(y3)/sqrt(length(y3)); %均方根值（有效值）title('三角波')figuref1=4*cos(t)/(pi*pi);f2=4*cos(3*t)/(pi*pi*9);f3=4*cos(5*t)/(pi*pi*25);f4=4*cos(7*t)/(pi*pi*49);f=0.5*(-sawtooth(t,0.5)+1); %三角波的分解subplot(5,1,1),plot(t,f);title('三角波') %画三角波subplot(5,1,2),plot(t,f1);title('三角波的基波') %画基波subplot(5,1,3),plot(t,f2);title('三角波三次谐波') %画三次谐波subplot(5,1,4),plot(t,f3);title('三角波五次谐波') %画五次谐波subplot(5,1,5),plot(t,f4);title('三角波七次谐波') %画七次谐波legend('三角波的分解')figuref=0.5*(-sawtooth(t,0.5)+1); %三角波的合成f1=0.5+4*cos(t)/(pi*pi);f2=0.5+4*cos(t)/(pi*pi)+4*cos(3*t)/(pi*pi*9);f3=0.5+4*cos(t)/(pi*pi)+4*cos(3*t)/(pi*pi*9)+4*cos(5*t)/(pi* pi*25);f4=0.5+4*cos(t)/(pi*pi)+4*cos(3*t)/(pi*pi*9)+4*cos(5*t)/(pi*pi*25)+4*co s(7*t)/(pi*pi*49);subplot(2,2,1),plot(t,f1);title('三角波基波')subplot(2,2,2),plot(t,f2);title('三角波基波+三次谐波')subplot(2,2,3),plot(t,f3);title('三角波+三次谐波+五次谐波')subplot(2,2,4),plot(t,f4);title('三角波+三次谐波+五次谐波+七次谐波')legend('三角波的合成')值，均方根值等）二、用MatLab进行三种不同信号频谱分析（可选择功率谱，幅频相频谱，实频虚频）和相关分析（可选择自相关，互相关）Fs=5120; % 设定采样频率dt=1.0/Fs;N=1024; %采样点数T=dt*N; %设置常量t=linspace(0,T,N); %在从0到T取N个点y=50*sin(2*pi*50*t); %任给一正弦信号subplot(3,3,1);plot(t,y);title('50sin(2*pi*50*t)的时域波形图'); %画时域波形图subplot(3,3,2);yy=fft(y,N); %对信号进行快速傅里叶变换P=2*abs(yy)/Nf=linspace(0,Fs,N); %取幅值的频率plot(f,P);xlabel('频率(Hz)');ylabel('幅值');title('50sin(2*pi*50*t)的幅值谱'); %画幅值谱axis([0 500 0 55])subplot(3,3,3);anglex=angle(yy)*180/pi; %求幅角plot(f,anglex);xlabel('频率(Hz)');ylabel('相位（度）')title('50sin(2*pi*50*t)的相位谱'); %画相位谱axis([0 100 -200 200])subplot(3,3,4);plot(f,real(yy));xlabel('频率(Hz)');ylabel('实部'); %画实部谱title('50sin(2*pi*50*t)的实部谱');axis([0 500 -500 500])subplot(3,3,5);plot(f,imag(yy));xlabel('频率(Hz)');ylabel('虚部'); %画虚部谱title('50sin(2*pi*50*t)的虚部谱');axis([0 500 -30000 5000])subplot(3,3,6);plot(f,P.^2);xlabel('频率(Hz)');ylabel('功率'); %画功率谱axis(*************])y1=50*cos(2*pi*50*t); %任给一同频率余弦信号subplot(3,3,7);plot(t,y1); %画时域波形图title('50*cos(2*pi*50*t)的时域波形图');subplot(3,3,8);s=xcorr(y); %正弦信号的自相关函数x1=linspace(0,2*T,2*N-1);plot(x1,s);xlabel('频率(Hz)'); %画自相关函数图像title('正弦信号的自相关函数');subplot(3,3,9);s1=xcorr(y,y1); %正余弦信号的互相关函数x1=linspace(0,2*T,2*N-1);plot(x1,s1);xlabel('频率(Hz)'); %画互相关函数图像title('正余弦信号的互相关函数');figurey2=50*sinc(2*pi*50*t); %任给一sinc函数信号subplot(4,2,1);plot(t,y2); %画时域波形图title('50sinc(2*pi*50*t)的时域波形图');axis([0 0.18 -20 50])subplot(4,2,2);Pyy=fft(y2,N); %对信号进行快速傅里叶变换P=abs(Pyy)/N f=linspace(0,Fs,N); %取复数形式的幅值的频率plot(f,P); %画幅值谱xlabel('频率(Hz)');ylabel('幅值');axis([0 500 0 1])anglex=angle(Pyy)*180/pi; %求幅角plot(f,anglex); %画相位谱xlabel('频率(Hz)');ylabel('相位（度）')title('50sinc(2*pi*50*t)的相位谱'); axis([0 1000 -100 10])subplot(4,2,4);plot(f,real(Pyy));xlabel('频率(Hz)');ylabel('实部'); %画实部谱title('50sinc(2*pi*50*t)的实部谱'); axis([0 500 -100 550])subplot(4,2,5);plot(f,imag(Pyy)); %画虚部谱xlabel('频率(Hz)');ylabel('虚部');title('50sin(2*pi*50*t)的虚部谱'); axis([0 500 -700 100])subplot(4,2,6);plot(f,P.^2); %画功率谱xlabel('频率(Hz)');ylabel('功率');title('50sinc(2*pi*50*t)的功率谱'); axis([0 500 0 1])subplot(4,2,7);s=xcorr(y2); %sinc信号的自相关函数x1=linspace(0,2*T,2*N-1);plot(x1,s); %画自相关函数图像title('sinc信号的自相关函数');subplot(4,2,8);s1=xcorr(y,y1); %sinc信号与余弦信号的自相关函数x1=linspace(0,2*T,2*N-1);plot(x1,s1); %画互相关函数图像xlabel('频率(Hz)');title('sinc信号与余弦信号的自相关函数');figurey3=20*square(2*pi*50*t,50); %任给一方波信号subplot(4,2,1);plot(t,y3); %画时域波形图title('20*square(2*pi*50*t,50)的时域波形图');axis([0 0.1 -25 25])subplot(4,2,2);Pyy=fft(y3,N); %对信号进行快速傅里叶变换P=abs(Pyy)/N;f=linspace(0,Fs,N); %取幅值的频率plot(f,P); %画幅值谱xlabel('频率(Hz)');ylabel('幅值');title('20*square(2*pi*50*t,50)的幅值谱')axis([0 2000 -3 15])anglex=angle(Pyy)*180/3.14; %求幅角plot(f,anglex); %画相位谱xlabel('频率(Hz)');ylabel('相位（度）')title('20*square(2*pi*50*t,50)的相位谱');axis([0 2000 -200 200])subplot(4,2,4);plot(f,real(Pyy)); %画实部谱ylabel('实部');title('20*square(2*pi*50*t,50)的实部谱');axis([0 2000 -400 500])subplot(4,2,5);plot(f,imag(Pyy)); %画虚部谱xlabel('频率(Hz)');ylabel('虚部');title('20*square(2*pi*50*t,50)的虚部谱');axis([0 2000 -15000 1000])subplot(4,2,6);plot(f,P.^2); %画功率谱xlabel('频率(Hz)');ylabel('功率');title('20*square(2*pi*50*t,50)的功率谱');axis([0 2000 -30 200])subplot(4,2,7);s=xcorr(y3); %方波信号的自相关函数x1=linspace(0,2*T,2*N-1);plot(x1,s); %画自相关函数图像xlabel('频率(Hz)');title('方波信号的自相关函数');subplot(4,2,8);s1=xcorr(y,y3); %方波与正弦信号的互相关函数x1=linspace(0,2*T,2*N-1);plot(x1,s1);xlabel('频率(Hz)');title('方波与正弦信号的互相关函数'); %画互相关函数图像。

ＸX ＸX 大学XXXX 学院实验名称 IIR 数字滤波器的设计实验目的:加深理解ＩIR 数字滤波器的时域特性和频域特性,掌握ＩＩR 数字滤波器的设计原理与设计方法,以及I ＩＲ数字滤波器的应用。

实验内容:IIR 数字滤波器一般为线性移不变的因果离散系统,N 阶IIR 数字滤波器的系统函数可以表达为-1z 的有理多项式，即 -1-1-2-M =0012-1-2-N -112=1z +z +z ++z (z)==1+z +z ++z 1+zM j j M N Ni i b b b b b H a a a a ∑∑ 式中：系数i a 至少有一个非零。

对于因果II Ｒ数据滤波器,应满足M N ≤。

ＩＩR 数字滤波器的设计主要通过成熟的模拟滤波器设计方法来实现。

首先在频域将数字滤波器设计指标转换为模拟滤波器设计指标,然后将任意的模拟滤波器为原型模拟低通滤波器指标，根据模拟滤波器的设计指标来设计出模拟低通滤波器(s)LP H ,然后又(s)LP H 经过相应的复频域转换得到H(s),最后又H(s ）经过脉冲响应不变法或双线性变换法得到所需要的III Ｒ数字滤波器H （z)。

由此可见，IIR 数字滤波器设计的重要环节是模拟滤波器的设计。

设计模拟低通滤波器的主要方法有Butterwor ｔ、Ch ｅby ｓhev 、和椭圆等滤波器设计方法。

实验步骤1.Butterw ｏｒt 数字滤波器设计(1) Bu ｔt ｅrwort 滤波器是通带阻带都单调衰减的滤波器。

调用b ｕｔｔord 函数可以确定巴特沃斯滤波器的阶数，其格式为:[N,Omegac ］=bu ｔt ｏｒｄ(Ｏｍegap,Ｏｍe ｇas,Rp,As ，’s ’)。

其中,输入参数Rp,Ａs 分别为通带最大衰减和阻带最小衰减，以d Ｂ为单位；Om ｅg ａp,Ｏmegas 分别为通带截止频率和阻带截止频率,‘s ’说明所设计的是模拟滤波器。

输出参数为滤波器的阶数，Omeｇac为3ｄB截止频率。

信号与系统——实验指导实验一 常见信号的表示及运算一、实验目的1．熟悉常见信号的意义、特性及波形2. 掌握用matlab软件产生基本信号的方法.3. 应用matlab软件实现信号的加、减、乘、反褶、移位、尺度变换及卷积运算。

二、实验原理1. 信号的表示方法● 常用信号：连续函数()θω+=t t f sin )(, at Ae t f =)(，ttt Sa sin )(= 离散信号()n n f 0sin )(ω=，njw e n f 0)(=，)()(n u a n f n =● 奇异信号：连续函数：冲激函数)(t δ，阶跃函数)(t u ，斜坡函数)(t R 离散信号：冲激函数)(n δ，阶跃函数)(n u ，斜坡函数)(n R2．卷积连续函数的卷积：⎰∞∞--=τττd t f f t g )()()(21离散函数的卷积：∑∞-∞=-=m m n fm f n g )()()(21三、实验要求1.预习实验原理;2.对实验内容编写程序(M文件),上机运行;3.绘出运算或变换后信号的波形.四．实验内容1. 熟悉matlab 工作环境（1） 运行matlab.exe ，进入matlab 工作环境，如图（1）所示。

图1 matlab工作环境（2） matlab工作环境由Command Window（命令窗口）、Current Direcroty（当前目录）、workspace（工作空间）、command History（历史命令）和Editor（文件编辑器）5部分组成。

其中所有文件的编辑和调试、运行在Editor编辑窗口下进行。

程序的运行也可以在命令窗口进行。

程序调试的信息显示在命令窗口。

（3） 程序文件的产生：点击菜单file下的New下的M_files，进入编辑器界面，如图2。

图2 M文件编辑器（4） 在m文件编辑器下键入程序代码，保存程序文件（命名规则同C语言）。

如果所定义的是函数文件，则要求函数名为M文件名。

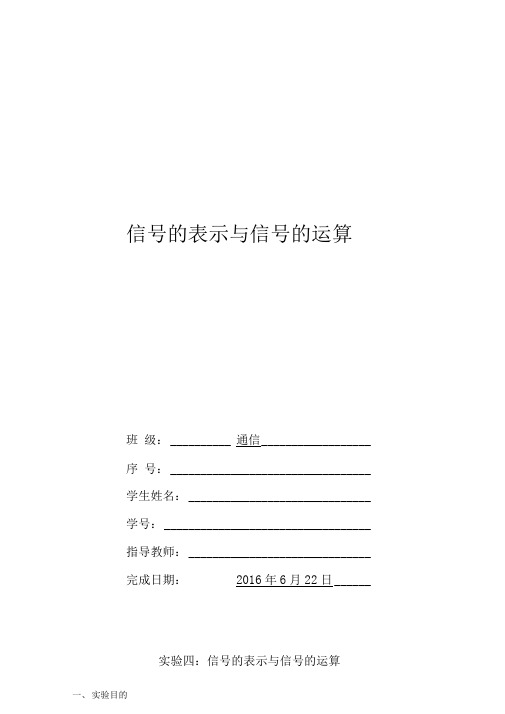

信号的表示与信号的运算班级：__________ 通信__________________序号：_________________________________学生姓名：______________________________学号：__________________________________指导教师：______________________________完成日期：2016年6月22日______实验四：信号的表示与信号的运算一、实验目的学习使用MATLAB产生基本信号、绘制信号波形、实现信号的基本运算，为信号分析和系统分析奠定基础。

二、相关知识点1•连续信号的产生2•离散信号的产生及基本运算三、实验原理、方法和手段MATLAB提供了许多函数用于产生常用的基本信号：如阶跃信号、脉冲信号、指数信号、正弦信号和周期矩形波信号等。

这些基本信号是信号处理的基础。

1 •连续信号的产生(1)阶跃信号产生阶跃信号的MATLAB程序如下：t= -2: 0.02: 6;x=(t>=0);plot(t,x);axis([-2,6,0,1.2]);(2)指数信号产生随时间衰减的指数信号的MATLAB程序如下：t = 0: 0.001: 5;x = 2*exp(-1*t);plot(t,x);(3)正弦信号利用MATLAB提供的函数cos和sin可产生正弦和余弦信号。

产生一个幅度为2,频率为4Hz,相位为二/6的正弦信号的MATLAB程序如下：f0=4;w0=2*pi*f0;t = 0: 0.001: 1;x = 2*si n(w0*t+ pi/6);plot(t,x);(4)矩形脉冲信号函数rectpulse(t,w)可产生高度为1、宽度为w、关于t=0对称的矩形脉冲信号。

产生高度为1、宽度为4、延时2秒的矩形脉冲信号的MATLAB 程序如下：t=-2: 0.02: 6;x=rectpuls(t-2,4);plot(t,x);(5)抽样信号可使用函数sinc(x)计算抽样信号x(t)=sin(t)/t ,函数sinc(x)的定义为sin c(x)=sin( n<)/ n产生的MATLAB程序如下：t= -10:1/500:10;x=s in c(t/pi);plot(t,x);2 •离散信号的产生(1 )单位脉冲序列和单位阶跃序列函数zeros(1,n)可以生成单位脉冲序列，产生1行n列的由0组成的矩阵。

信号的时域表示【实验目的】利用MATLAB 实现信号的时域表示利用MATLAB 实现图形表示【实验内容（步骤）】软件仿真实验在此部分只需写出代码及相应的注释。

例题实验：clear;%清除工作空间的变量clf;%清除图形clc;%清除命令窗口中的命令t0=-1;%给t0赋值1，作为横轴的最小值tf=5;%给tf赋值5，作为横轴的最大值dt=0.05;%作为冒号表达式的步长t1=0;t=t0:dt:tf; %建立向量Len_t = length(t);%把向量t的长度赋值给Len_tn1 = floor((t1-t0)/dt);%选出t=0在向量t中对应的元素序号x1 = zeros(1,Len_t);%建立一个与t等长的一维零矩阵x1(n1) = 1/dt;%选出t=0在向量t中对应的元素subplot(2,2,1),stairs(t,x1),grid on%把图形窗口分割成2*2的四个部分，第一个部分用stairs函数画出单位冲击函数axis([-1,5,0,22])%控制坐标轴，横轴在-1到5之间，纵轴在0到22之间title('1.冲击信号');%给第一个图形命名% x2 = [zeros(1,n1-1),ones(1,Len_t-n1+1)];% x2 = (t>0);% x2 = 1/2*(sign(t-0)+1);%利用符号函数实现单位阶跃函数x2 = stepfun(t,t1);%建立一个向量x2，当t<t1时，元素都为0，当t>=t1时，元素都为1subplot(2,2,3),stairs(t,x2),grid on%在图形窗口的第三个部分画出单位阶跃函数axis([-1,5,0,1.1]) %设置显示的坐标轴的最大最小值title('2.单位阶跃信号'); %给第二个图形命名alpha = -0.5;%为x3中的alpha赋值omega = 10;%为x3中的omega赋值x3 = exp((alpha+j*omega)*t);%产生了一个复指数信号subplot(2,2,2),plot(t,real(x3)),grid on%在图形窗口的第二部分画出复指数信号的实部title('3.复指数跃信号（实部）'); %命名subplot(2,2,4),plot(t,imag(x3)),grid on%在图形窗口中的第四部分画出复指数信号的虚部title('4.复指数跃信号（虚部）'); %命名【实验结果及分析】图像截图：10HZ和16HZ的周期方波实验：实验步骤：t = linspace(-10,10,100); 产生一百个元素y = (square(t) + 1)./2; y的函数subplot(211); 分割成两块，进入第一块界面plot(t./(2*pi*10),y,'r-');grid on 产生10HZ 的方波axis([0,0.3,-1.2,1.2]);xlabel('t'),ylabel('y1'),title('10Hz');subplot(212); 进入第二块界面plot(t./(2*pi*16),y,'c-');grid on 产生16HZ 的方波axis([0,0.3,-1.2,1.2]);xlabel('t'),ylabel('y2'),title('16Hz');图像截图：连续信号的卷积实验实验步骤：clear %清除Workspace中的变量clc %清除Command Window中的命令uls=ones(1,10); %建立一个1*10的矩阵Length_u = length(uls); %把向量uls的长度赋给Length_uhls = exp(-0.1*(1:15)); %建立一个长度为15的向量hlsLength_h = length(hls); %把向量hls的长度赋给Length_hlmax = max(Length_u,Length_h); %把向量u的长度与向量h的长度中的最大值赋给lmax%if end 语句确定了nh与nu的值，用于下面的向量u与向量h中，保证两者长度相等if Length_u>Length_hnu=0; nh = Length_u - Length_h;elseif Length_u<Length_hnh=0; nu = Length_h - Length_u;elsenu=0; nh=0;end%nh=0 nu=5dt = 0.5;lt = lmax;%把向量u的长度与向量h的长度中的最大值赋给ltu = [zeros(1,lt),uls,zeros(1,nu),zeros(1,lt)];% 建立一个长度为45的向量，uls的值在中间，易于卷积t1 = (-lt+1:2*lt)*dt;%建立了一个长度为45，步长为0.5的向量，从-7到15h = [zeros(1,2*lt),hls,zeros(1,nh)];% 建立一个长度为45的向量，hls的值在末尾一段hf = fliplr(h);%将h进行反褶运算y = zeros(1,3*lt);%建立一个1*45的零矩阵for k = 0:2*lt%设置循环31次p = [zeros(1,k),hf(1:end-k)];%p是长度为45的向量，由向量hf平移k个单位而来y1 = u.*p*dt;%卷积中的相乘yk = sum(y1);%卷积中的积分（求和）y(k+lt+1) = yk;%给y中的元素赋值subplot(4,1,1);stairs(t1,u)%分割图形窗口为4*1，在第一部分画出要进行卷积的函数uaxis([-lt*dt,2*lt*dt,min(u),max(u)]),hold on%设置坐标轴的最值，并让图形等待ylabel('u(t)')%给y轴命名subplot(4,1,2);stairs(t1,p)%在图形窗口的第二部分画出要进行卷积的函数h(k-t)axis([-lt*dt,2*lt*dt,min(p),max(p)])%控制坐标轴的最值ylabel('h(k-t)')%给y轴命名subplot(4,1,3);stairs(t1,y1)%在图形窗口的第三部分画出u(t)*h(k-t)的阶梯状图形axis([-lt*dt,2*lt*dt,min(y1),max(y1)+eps])%控制坐标轴的最值ylabel('s=u*h(k-t)')%给y轴命名subplot(4,1,4);stem(k*dt,yk)%在图形窗口的第四部分画出卷积结果的点状图 axis([-lt*dt,2*lt*dt,floor(min(y)+eps),ceil(max(y+eps))])%控制坐标轴的最值hold on,ylabel('y(k)=sum(s)*dt')%给y轴命名pause(1),%每次循环暂停一秒，方便看清各个图形的变化End图像截图：矩形脉冲信号与锯齿波信号的卷积实验步骤：>> cleardt=0.001; 时间间隔t=0:dt;1; 变化范围f1=(t>0&t<1); 矩形脉冲subplot(311); 分割版面plot(t,f1);grid onxlabel('t'),ylabel('f1'),title('矩形脉冲');axis([-0.3,1.7,0,1.2]);f2=(t>0&t<1).*t; 锯齿波subplot(312);plot(t,f2);grid onxlabel('t'),ylabel('f2'),title('锯齿波');axis([-0.3,1.7,0,1.2]);f3=conv(f1,f2);f3=f3*dt; 实现卷积功能n=length(f1)+length(f2)-2;x=0:dt:n*dt;subplot(313);plot(x,f3);grid onxlabel('x'),ylabel('f3'),title('卷积');axis([-0.3,1.7,0,1.2]);图像截图：。

实验1 信号的MATLAB 表示及系统的时域分析————————————————————————————————作者：————————————————————————————————日期：2广东技术师范学院实验报告学院：自动化学院专业：班级：成绩：姓名：学号：计算机编号：实验地点：实验日期：指导教师签名：预习情况良好操作情况良好考勤情况全勤数据处理情况良好实验（一）项目名称：信号的MATLAB 表示及系统的时域分析一．实验目的和要求1．掌握函数的向量表示法2．掌握函数的符号运算表示法，实现连续信号的时域运算和变换3.掌握连续时间信号卷积的原理及其matlab实现4.掌握连续时间系统响应的原理及其matlab实现5.掌握离散系统单位序列响应；6.掌握离散序列卷积和的计算方法。

二．实验原理1．向量表示法Matlab的信号处理工具箱有大量的函数可用于产生信号，函数中大部分要求用矢量来表示时间。

如：他＝0：0.005：1；表明该矢量抽样频率为200Hz。

Matlab可以精确表示离散时间信号，对连续时间信号只能近似表示。

因此应选择足够小的抽样间隔T s，以保证反映信号的全部细节。

2．符号运算表示法用符号运算可以较快地实现连续信号地时域运算和变换。

例：（1）相加S=symadd(f1,f2)Ezplot(s)以上是用Matlab的符号运算命令来表示两连续信号的相加，然后用ezplot命令绘制出其结果波形图。

（2）相乘w=symmul(f1,f2)ezplot(w)以上是用Matlab的符号运算命令来表示两连续信号的相乘，然后用ezplot命令绘制出其结果波形图。

（3）时移y=subs(f,t,t-t0)ezplot(y)以上是用Matlab的符号运算命令来实现连续信号的平移及其结果的可视化，subs命令将连续时间信号中的时间变量t用t-t0替换。

（4） 反褶y=subs(f,t,-t) ezplot(y)以上是用Matlab 的符号运算命令来实现连续信号的反褶及其结果的可视化。

matlab信号分析实验报告Matlab信号分析实验报告引言：信号分析是一门重要的学科，它涉及到信号的获取、处理和解释。

在现代科学和工程领域中，信号分析被广泛应用于各种领域，如通信、图像处理、音频处理等。

本实验报告将介绍在Matlab环境下进行信号分析的实验过程和结果。

1. 实验目的本实验旨在通过Matlab软件对不同类型的信号进行分析，包括时域分析、频域分析和滤波处理。

通过实验，我们可以深入了解信号的特性和分析方法，并掌握Matlab在信号分析中的应用。

2. 实验材料和方法本实验使用了Matlab软件和一些信号处理工具箱。

实验中使用的信号包括正弦信号、方波信号和噪声信号。

我们首先通过Matlab生成这些信号，并对其进行采样和量化。

然后，我们进行时域分析，包括信号的时域波形绘制和功率谱密度估计。

接下来，我们进行频域分析，包括信号的傅里叶变换和频谱绘制。

最后，我们对信号进行滤波处理，包括低通滤波和高通滤波。

3. 实验结果和讨论在实验中，我们首先生成了一个正弦信号，并对其进行采样和量化。

通过时域分析，我们可以观察到信号的周期性和振幅。

通过频域分析，我们可以观察到信号的频谱分布。

我们还对正弦信号进行了低通滤波和高通滤波，观察到滤波后信号的变化。

接下来，我们生成了一个方波信号，并对其进行采样和量化。

通过时域分析，我们可以观察到信号的周期性和方波特征。

通过频域分析，我们可以观察到信号的频谱分布。

我们还对方波信号进行了低通滤波和高通滤波，观察到滤波后信号的变化。

最后，我们生成了一个噪声信号，并对其进行采样和量化。

通过时域分析，我们可以观察到信号的随机性和波动性。

通过频域分析，我们可以观察到信号的频谱分布。

我们还对噪声信号进行了低通滤波和高通滤波，观察到滤波后信号的变化。

通过以上实验结果，我们可以得出以下结论：- 时域分析可以帮助我们观察信号的波形和特征。

- 频域分析可以帮助我们观察信号的频谱分布和频率成分。

matlab 信号分析实验报告Matlab 信号分析实验报告引言：信号分析是一项重要的工程技术，广泛应用于通信、图像处理、音频处理等领域。

在本次实验中，我们使用Matlab软件进行信号分析实验，通过对实验数据的处理和分析，探索信号的特性和应用。

一、实验目的本次实验的目的是通过Matlab软件对信号进行分析，掌握信号处理的基本方法和技巧。

具体包括信号的采样、重构、频谱分析、滤波等内容。

二、实验步骤1. 信号采样和重构首先，我们选择了一个连续信号，并通过采样将其转换为离散信号。

在Matlab 中，我们可以使用“sample”函数来实现信号的采样。

采样频率的选择对信号重构的质量有着重要影响，我们需要根据信号的频率特性和采样定理来确定合适的采样频率。

2. 信号频谱分析信号的频谱分析是了解信号频率特性的重要手段。

在Matlab中，我们可以使用“fft”函数对信号进行快速傅里叶变换，得到信号的频谱图。

通过观察频谱图，我们可以了解信号的频率成分以及是否存在噪声等干扰。

3. 信号滤波信号滤波是信号处理的一项重要技术，可以去除信号中的噪声和干扰，提高信号的质量。

在Matlab中，我们可以使用不同的滤波器设计方法，如FIR滤波器和IIR滤波器。

根据信号的特性和需求，选择合适的滤波器类型和参数，并将其应用于信号上，观察滤波效果。

三、实验结果与分析我们选择了一个正弦信号作为实验对象，通过Matlab进行信号采样和重构后，得到了离散信号。

通过对离散信号进行频谱分析，我们得到了信号的频谱图。

从频谱图中可以看出，信号主要集中在一个频率上，没有明显的噪声和干扰。

接下来，我们对信号进行滤波处理。

使用FIR滤波器对信号进行滤波，观察滤波效果。

经过滤波后，信号的频谱图发生了变化，主要频率成分得到了保留，同时噪声和干扰被有效地去除。

这表明滤波器的设计和应用对信号处理起到了积极的作用。

四、实验总结通过本次实验，我们深入了解了信号分析的基本方法和技巧，并通过Matlab软件进行了实际操作。
