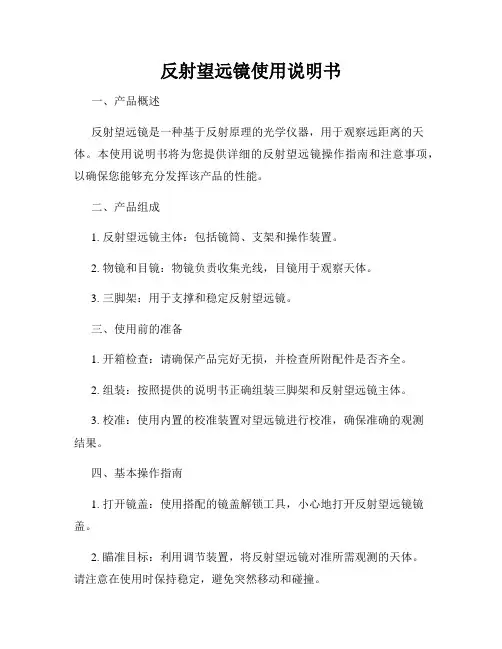

反射望远镜使用说明书一、产品概述反射望远镜是一种基于反射原理的光学仪器，用于观察远距离的天体。
本使用说明书将为您提供详细的反射望远镜操作指南和注意事项，以确保您能够充分发挥该产品的性能。
二、产品组成1. 反射望远镜主体：包括镜筒、支架和操作装置。
2. 物镜和目镜：物镜负责收集光线，目镜用于观察天体。
3. 三脚架：用于支撑和稳定反射望远镜。
三、使用前的准备1. 开箱检查：请确保产品完好无损，并检查所附配件是否齐全。
2. 组装：按照提供的说明书正确组装三脚架和反射望远镜主体。
3. 校准：使用内置的校准装置对望远镜进行校准，确保准确的观测结果。
四、基本操作指南1. 打开镜盖：使用搭配的镜盖解锁工具，小心地打开反射望远镜镜盖。
2. 瞄准目标：利用调节装置，将反射望远镜对准所需观测的天体。
请注意在使用时保持稳定，避免突然移动和碰撞。
3. 调整焦距：根据观察距离和天体特征，使用对焦装置调整合适的焦距，以获得清晰的图像。
4. 观测和记录：通过目镜观测天体，并使用配套设备进行记录和测量。
五、使用注意事项1. 使用环境：请避免在高温、潮湿或恶劣的环境中使用反射望远镜，以保证其正常运行和寿命。
2. 保护镜面：禁止用手或其他物品触摸望远镜物镜和目镜，以免刮伤或弄脏镜面。
3. 镜筒收纳：使用后，请将反射望远镜收入标配的防尘袋或盒子中，以防尘、水或碰撞造成损坏。
4. 清洁维护：只能使用专用的光学清洁液和布进行清洁，并小心避免碰撞或大力扭转。
六、故障排除1. 图像模糊：请检查是否镜面受到污染，如有需要，请使用专用清洁布进行清理。
2. 焦距调整困难：请检查对焦装置是否卡住或松动，如有需要，请保持合适的力度进行调整。
3. 视野偏移：请检查支架是否稳定，镜筒是否与三脚架连接良好，如有需要，请重新校准或调整。
七、维修与保养1. 维修：如出现严重故障，请联系售后服务中心或专业维修人员进行处理，禁止私自拆解。
2. 保养：定期使用干净的布进行擦拭，避免使用化学清洁剂或尖锐物品接触。

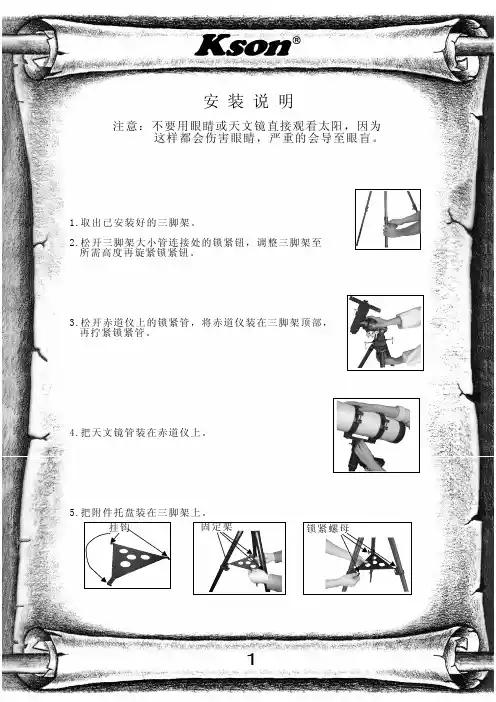

1.取出已安装好的三脚架。
2.3.松开赤道仪上的锁紧管，将赤道仪装在三脚架顶部， 再拧紧锁紧管。
4.把天文镜管装在赤道仪上。
5.把附件托盘装在三脚架上。
松开三脚架大小管连接处的锁紧钮，调整三脚架至 所需高度再旋紧锁紧钮。
安 装 说 明挂钩固定架锁紧螺母注意：不要用眼睛或天文镜直接观看太阳，因为 这样都会伤害眼睛，严重的会导至眼盲。
8. 把重锤装在赤道仪上。
9. 把赤经微调软轴装在赤道仪上10. 把赤纬微调软轴装在赤道仪上6.取出红点发光电子寻星镜并松开两个旋钮。
7.将寻星镜下面的夹板顺着天文镜管上的寻星镜支架上的燕尾槽滑入，并拧紧右方的两个旋钮。
11.使用时打开前后的盖子，不用时盖上保持镜头的清洁。
12.反射镜上有一个黑点，是一个光轴校正的参照点而不是缺陷。
请看第八页。
13.把弹簧绳的螺丝拧进MOUNT.14.X驱动器上的孔对准MOUNT的突出的杆，把X驱动器装到MOUNT上。
15.把X驱动器的黄铜色齿轮对准MOUNT上蜗轮的 齿轮，再拉弹簧绳，把弹簧绳的另一头的弹簧钩在X驱动器的钩上。
16.调好后，拧紧X驱动器上的制紧螺丝。
17.打开电池盒的盖子，再把电池装在电池盒里面。
18. 电池盒的盖子。
11111盖上19. 把电池盒的电源线的另一头 插在X驱动器上。
20. 打开电池盒上的开关。
1目镜F20mm F6mm3倍增倍镜前F640mm x 120mm 天文镜管电子红点寻星镜目镜后赤纬微调软轴赤经微调软轴平衡锤赤道仪锁紧管三脚架脚架锁紧钮地脚钉附件托盘1X驱动器弹簧绳电池盒赤道仪的使用说明首先将天文镜指向正北方，将天文镜俯仰至当地城市的纬度（例如广州23度），这时北极星应在天文镜视场内。
用赤经微调软轴将赤经指针调到指向刻度盘上02h 31m 51s，用赤纬微调软轴将赤纬指针调到指向刻度盘上+89 15 51"。
以北极星作为基准，此时调动赤经、赤纬微调软轴将指针指向要找的下一颗的赤经、赤纬刻度盘上，要找的星就在天文镜视场内了。
赤道仪用法赤道仪（theodolite）是一种测量和测量角度的仪器，通常用于土木工程、建筑工程、地质勘探和天文观测等领域。
赤道仪具有高精度和可靠性，可以用来测量水平角和垂直角，以及测量地表特征的位置和坐标。
赤道仪的用法涉及到安装、校准、观测和记录。
本文将介绍赤道仪的基本用法和操作步骤，以帮助用户正确、高效地使用这一重要的测量仪器。
一、赤道仪的安装赤道仪通常由三脚架、仪器支架、望远镜和水平圈等部件组成。
在安装赤道仪时，需注意以下几个方面：1. 选择平整的地面作为安装基础，确保三脚架能够稳固支撑赤道仪。
2. 将赤道仪的三脚架放置在地面上，根据实际需要调节三脚架的高度和水平度，使其稳固水平。
3. 将赤道仪仪器支架安装在三脚架上，并确保仪器支架与三脚架连接紧密、稳固。
4. 调节望远镜的焦距和清晰度，以便观测时获得清晰的图像。
二、赤道仪的校准赤道仪校准是确保测量精度的关键步骤，通常包括水平校准和垂直校准两个方面。
1. 水平校准- 使用水平仪或水平圈检查赤道仪的水平度，通过调节三脚架和仪器支架，使其在水平面上保持平衡和水平。
2. 垂直校准- 通过调节望远镜的垂直轴，使其垂直于水平面，同时使用垂直圈或者水平仪进行校准，确保仪器的垂直度。
校准完成后，赤道仪即可用于进行精确的角度测量和观测工作。
三、赤道仪的观测赤道仪的观测通常涉及到测量水平角和垂直角，以及测量目标的方位和高度等。
1. 测量水平角- 将望远镜对准需要测量的目标，通过水平圈和望远镜的刻度，读取水平角的数值，可以通过旋转赤道仪的水平轴进行准确的测量。
2. 测量垂直角- 在水平角确定后，通过调整望远镜的垂直轴，使其指向目标，并读取垂直角的数值，这样可以获得目标的高度和仰角等信息。
四、赤道仪的记录与处理观测完成后，需要将测量数据记录下来，并进行处理和分析。
通常可以采用测量笔记和电子表格等方式进行记录，同时根据不同的测量任务，进行数据处理和计算，得出最终的测量结果。

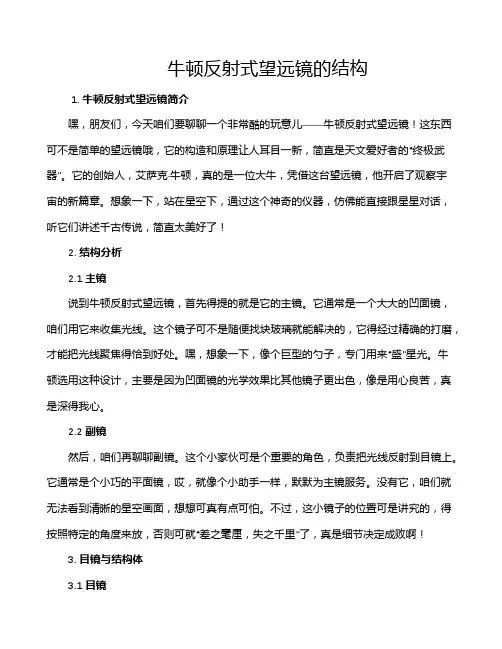

牛顿反射式望远镜的结构1. 牛顿反射式望远镜简介嘿，朋友们，今天咱们要聊聊一个非常酷的玩意儿——牛顿反射式望远镜！这东西可不是简单的望远镜哦，它的构造和原理让人耳目一新，简直是天文爱好者的“终极武器”。
它的创始人，艾萨克·牛顿，真的是一位大牛，凭借这台望远镜，他开启了观察宇宙的新篇章。
想象一下，站在星空下，通过这个神奇的仪器，仿佛能直接跟星星对话，听它们讲述千古传说，简直太美好了！2. 结构分析2.1 主镜说到牛顿反射式望远镜，首先得提的就是它的主镜。
它通常是一个大大的凹面镜，咱们用它来收集光线。
这个镜子可不是随便找块玻璃就能解决的，它得经过精确的打磨，才能把光线聚焦得恰到好处。
嘿，想象一下，像个巨型的勺子，专门用来“盛”星光。
牛顿选用这种设计，主要是因为凹面镜的光学效果比其他镜子更出色，像是用心良苦，真是深得我心。
2.2 副镜然后，咱们再聊聊副镜。
这个小家伙可是个重要的角色，负责把光线反射到目镜上。
它通常是个小巧的平面镜，哎，就像个小助手一样，默默为主镜服务。
没有它，咱们就无法看到清晰的星空画面，想想可真有点可怕。
不过，这小镜子的位置可是讲究的，得按照特定的角度来放，否则可就“差之毫厘，失之千里”了，真是细节决定成败啊！3. 目镜与结构体3.1 目镜接着咱们来谈谈目镜。
目镜的作用就是让我们能清晰地看到反射出来的图像。
其实它就像是个放大器，把远处的星星拉得近近的，简直让人感受到一种“星星触手可及”的奇妙感觉。
很多人以为目镜就是个普通的玻璃片，但实际上，好的目镜能够减少畸变，让星星的样子保持真实。
想要用牛顿望远镜看清那些遥远的星系，这个小玩意儿绝对是必不可少的。
3.2 结构体最后，咱们来看看整个结构体。
牛顿反射式望远镜的机身一般都是用金属或木头制作的，造型也各不相同，有的简洁大方，有的则炫酷得像是未来科技产物。
整体设计考虑到了便携性，方便天文爱好者们带着它去各大观星地。
不过，要想用好这台望远镜，还得掌握一些小技巧，比如调整好焦距、稳定好支架，这样才能真正“登高望远”，欣赏到星空的美丽。

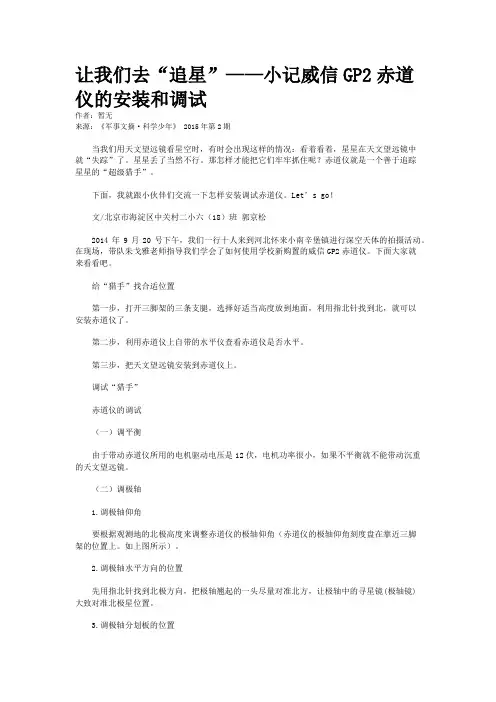

让我们去“追星”——小记威信GP2赤道仪的安装和调试作者：暂无来源：《军事文摘·科学少年》 2015年第2期当我们用天文望远镜看星空时，有时会出现这样的情况：看着看着，星星在天文望远镜中就“失踪”了。
星星丢了当然不行。
那怎样才能把它们牢牢抓住呢？赤道仪就是一个善于追踪星星的“超级猎手”。
下面，我就跟小伙伴们交流一下怎样安装调试赤道仪。
Let’s go！文/北京市海淀区中关村二小六（18）班郭京松2014年9月20号下午，我们一行十人来到河北怀来小南辛堡镇进行深空天体的拍摄活动。
在现场，带队朱戈雅老师指导我们学会了如何使用学校新购置的威信GP2赤道仪。
下面大家就来看看吧。
给“猎手”找合适位置第一步，打开三脚架的三条支腿，选择好适当高度放到地面，利用指北针找到北，就可以安装赤道仪了。
第二步，利用赤道仪上自带的水平仪查看赤道仪是否水平。
第三步，把天文望远镜安装到赤道仪上。
调试“猎手”赤道仪的调试（一）调平衡由于带动赤道仪所用的电机驱动电压是12伏，电机功率很小，如果不平衡就不能带动沉重的天文望远镜。
（二）调极轴1.调极轴仰角要根据观测地的北极高度来调整赤道仪的极轴仰角（赤道仪的极轴仰角刻度盘在靠近三脚架的位置上。
如上图所示）。
2.调极轴水平方向的位置先用指北针找到北极方向，把极轴翘起的一头尽量对准北方，让极轴中的寻星镜(极轴镜)大致对准北极星位置。
3.调极轴分划板的位置（1）调地理位置（2）调日期和时间关于极轴镜的调试也要注意方法，由于篇幅的关系不在这里详细介绍了。
调好赤道仪，我开始寻找拍摄目标—仙女座大星系M31，先尝试拍了几张，从中选出一张最好的照片，参考它的曝光参数来设定最终曝光参数，连拍至深夜。
快来看看我拍的星体M31吧！。

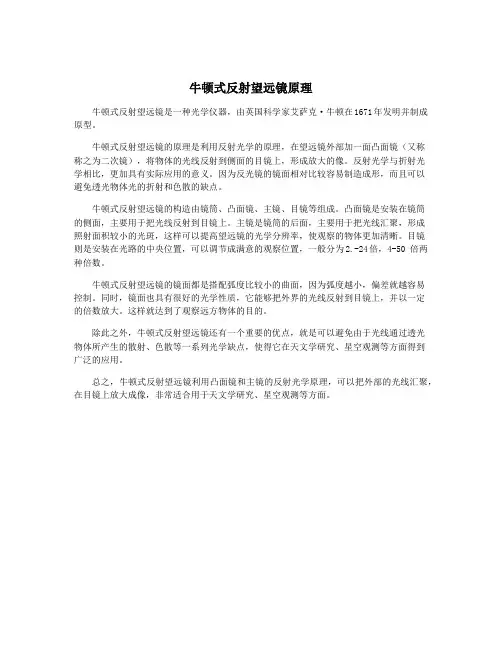

牛顿式反射望远镜原理
牛顿式反射望远镜是一种光学仪器，由英国科学家艾萨克·牛顿在1671年发明并制成原型。
牛顿式反射望远镜的原理是利用反射光学的原理，在望远镜外部加一面凸面镜（又称
称之为二次镜），将物体的光线反射到侧面的目镜上，形成放大的像。
反射光学与折射光
学相比，更加具有实际应用的意义。
因为反光镜的镜面相对比较容易制造成形，而且可以
避免透光物体光的折射和色散的缺点。
牛顿式反射望远镜的构造由镜筒、凸面镜、主镜、目镜等组成。
凸面镜是安装在镜筒
的侧面，主要用于把光线反射到目镜上。
主镜是镜筒的后面，主要用于把光线汇聚，形成
照射面积较小的光斑，这样可以提高望远镜的光学分辨率，使观察的物体更加清晰。
目镜
则是安装在光路的中央位置，可以调节成满意的观察位置，一般分为2.-24倍，4-50 倍两种倍数。
牛顿式反射望远镜的镜面都是搭配弧度比较小的曲面，因为弧度越小，偏差就越容易
控制。
同时，镜面也具有很好的光学性质，它能够把外界的光线反射到目镜上，并以一定
的倍数放大。
这样就达到了观察远方物体的目的。
除此之外，牛顿式反射望远镜还有一个重要的优点，就是可以避免由于光线通过透光
物体所产生的散射、色散等一系列光学缺点，使得它在天文学研究、星空观测等方面得到
广泛的应用。
总之，牛顿式反射望远镜利用凸面镜和主镜的反射光学原理，可以把外部的光线汇聚，在目镜上放大成像，非常适合用于天文学研究、星空观测等方面。
牛反光轴校准光轴对齐了光轴没有对齐本文都是电脑生成的图像，图像和文字都版权所有什么是光轴校准?校准就是调节望远镜的光学器件使之光轴对齐. 光学书上讲的那些望远镜的设计原理及性能，都有一个默认的前提,那就是光轴是完美对齐的 . 尽管很多书上没有讲光轴没有对齐带来像质的损害，但我们必须知道一台牛反光轴没有对齐会让它的性能大打折扣。
另外，没有任何一台望远镜可以让它的光轴对齐很长一段时间，即使它是已经在工厂校准过的。
校准是一种值得考虑的提供镜子性能的方法。
通常，设备变形了，在高分辨率下的像质你肯定不能接受; 图像的后期处理也无法补偿光轴不正带来的像质的损失. 校准并不是镜商和纯理论主义者的多余技巧. 它实际上和音乐器材的音律一样重要，光轴不正的图像就像走调钢琴产生的声音一样可怕. 很多不愿意去校准的爱好者最后放弃了牛反而选择一台合适口径的折射，就是这个原因。
校准是牛反的很麻烦的地方;?它是SCT声誉平庸的一个主要原因. 这些望远镜对光轴非常敏感; 校准螺丝的稍微一动就能让整个光轴偏离. 正是这个原因，所以小口径的折射镜看起来衍射条纹更完美，拍出比大口径牛反更清晰的行星照.好的光学性能在微小的光轴误差面前就会瓦解.这些被建议的校准方法，精度到底怎么样呢?因为信息的缺少，很多牛反爱好者都不敢去动他们的镜子. 即使敢, 在调整副镜到中心时就停止了. 而对一部光轴非常歪的镜子来说，这一步非常重要, 但还远远不够.即使调整好了副镜，行星的图像仍然能丢失50%的对比度。
下面讲的校准的方法是最精确的;它可以让光轴矫正到只有非常小，几乎可以忽略的误差. 这种方法就是在高倍下通过散焦和聚焦来看恒星的衍射图，衍射图案会告诉我们光轴是否歪了. 只要有一个好的目镜和巴罗镜就可以实现. 在高倍下观察恒星也是最好的方法去了解当前的环境条件是否适合观星或者拍照。
因为这种方法不仅可以知道设备是否正常工作(气流平衡，没有振动等等），而且比通过观察行星来测试大气的扰动更加精确.什么时候检查光轴正不正??那些认为SCT不需要经常校准的人们，肯定没有认识到这一类设备所要求的精度。
