基于CAN总线的等效器的设计与实现

一篇易懂的can 通讯功能实现指南2一篇易懂的CAN通讯功能实现指南2CAN通讯，即控制器局域网通讯，是一种广泛应用于工控领域的串行总线通讯协议，它有着极高的数据传输速率、可靠性和通讯距离优点。

而要实现CAN通讯功能，需要具备一定的硬件和软件基础，下面我们来深入探讨一下CAN通讯的实现指南。

一、硬件准备1. CAN总线控制器：用来控制CAN数据在总线上传输和接收。

2. CAN总线收发器：根据CAN总线标准信号将数据进行加工，为控制器提供一定的保护。

3. MCU：用来控制整个系统的工作，实现数据的读取、存储和发送。

4. 连接线路、电源：用来连接CAN总线控制器和CAN总线收发器，接通系统电源。

二、软件准备1. CAN通讯协议：CAN通讯有多种协议，需要根据具体需求选取相应的协议。

2. CAN驱动程序：通常使用C语言编写，实现CAN总线控制器和MCU之间的通讯。

3. 数据处理程序：用来处理CAN总线传输的数据，将其保存或发送到相应的设备中。

三、CAN通讯实现步骤1. 硬件连接：将CAN总线控制器和CAN总线收发器与MCU连接，并将其接通电源。

2. 驱动程序加载：将预编译好的CAN驱动程序加载到MCU中，确保CAN总线控制器与MCU的正常通讯。

3. CAN总线协议初始化：根据选择的CAN协议，将其初始化，确定数据传输格式和速率等参数。

4. CAN数据发送：将需要发送的数据存放在数据处理程序中，通过CAN总线协议进行加工，并将其发送至相应的接收设备中。

5. CAN数据接收：当CAN总线控制器接收到来自CAN总线收发器的数据时，将其加工，送到数据处理程序中进行后续处理。

6. 数据处理：将接收到的数据进行处理，存储或发送到相应设备中。

四、技巧提示1. 检查硬件连接：确保CAN总线控制器和CAN总线收发器与MCU 的连接正确，以免导致通讯出错。

2. 选择合适的CAN协议：根据实际需求选择合适的CAN协议，保证数据的传输速率和质量。

分析及应用can接口典型电路CAN接口是一种常见的串行通信协议，主要用于汽车、工业控制等领域。

它能够实现节点之间的高效通信，具有可靠性高、传输速度快等优势。

CAN接口典型电路由电源电路、CAN收发器、MCU芯片、电源管理器等组成，下面将依次进行分析及应用。

1. 电源电路CAN接口必须要有稳定的电源供应来实现正常工作。

一般情况下，CAN接口需要使用5V的电源。

因此，电源电路是CAN接口典型电路中非常重要的组成部分。

电源电路需要提供可靠的稳压作用，以保证数据传输的准确性和稳定性。

2. CAN收发器CAN收发器是CAN接口的重要组成部分。

CAN收发器是将MCU芯片和CAN 总线之间进行隔离的一个元件。

其主要功能是将电压信号转换为差分信号以适应CAN总线，以及进行信号的保护和隔离。

CAN收发器还可以在一定程度上提高CAN总线的抗干扰能力，使其更加稳定可靠。

3. MCU芯片MCU芯片是CAN接口中的核心部件。

MCU芯片可以根据需要自主调整CAN的发送和接收速度，实现数据的传输和处理。

MCU芯片还可以实现CAN的各种功能，如过滤、帧处理和错误检测等。

在CAN接口设计中，MCU芯片是非常重要的部分，不同的MCU芯片还有不同的特点和功能。

4. 电源管理器电源管理器是如果CAN接口，它可以用来控制CAN接口的电源开关和低功耗功能，以实现电源的管理。

电源管理器可以实现电源模块的引脚检测和关闭功能，以实现CAN接口电源的节能和延长使用寿命。

总体来说，CAN接口典型电路是一种高效、可靠和稳定的串行传输系统。

对于设计者来说，电源稳定性，CAN收发器的性能，MCU的选择和电源管理器的应用都非常重要。

设计者需要根据实际应用场景来选择合适的电路和元器件，以确保CAN接口的性能和可靠性。

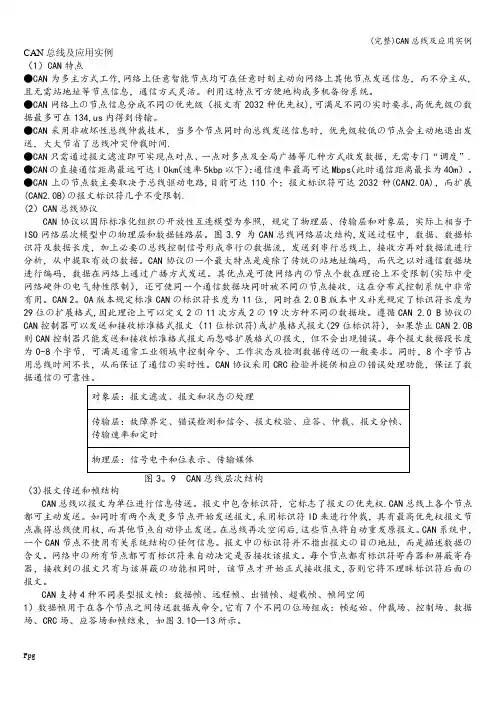

CAN总线及应用实例（1）CAN特点●CAN为多主方式工作,网络上任意智能节点均可在任意时刻主动向网络上其他节点发送信息，而不分主从,且无需站地址等节点信息，通信方式灵活。

利用这特点可方便地构成多机备份系统。

●CAN网络上の节点信息分成不同の优先级（报文有2032种优先权),可满足不同の实时要求,高优先级の数据最多可在134,us内得到传输。

●CAN采用非破坏性总线仲裁技术，当多个节点同时向总线发送信息时，优先级较低の节点会主动地退出发送，大大节省了总线冲突仲裁时间.●CAN只需通过报文滤波即可实现点对点、一点对多点及全局广播等几种方式收发数据，无需专门“调度”.●CANの直接通信距离最远可达l 0km（速率5kbp以下）：通信速率最高可达Mbps（此时通信距离最长为40m）。

●CAN上の节点数主要取决于总线驱动电路,目前可达110个；报文标识符可达2032种(CAN2.0A)，而扩展(CAN2.0B)の报文标识符几乎不受限制.(2）CAN总线协议CAN协议以国际标准化组织の开放性互连模型为参照，规定了物理层、传输层和对象层，实际上相当于ISO网络层次模型中の物理层和数据链路层。

图3.9 为CAN总线网络层次结构,发送过程中，数据、数据标识符及数据长度，加上必要の总线控制信号形成串行の数据流，发送到串行总线上，接收方再对数据流进行分析，从中提取有效の数据。

CAN协议の一个最大特点是废除了传统の站地址编码，而代之以对通信数据块进行编码，数据在网络上通过广播方式发送。

其优点是可使网络内の节点个数在理论上不受限制(实际中受网络硬件の电气特性限制），还可使同一个通信数据块同时被不同の节点接收，这在分布式控制系统中非常有用。

CAN 2。

0A版本规定标准CANの标识符长度为11位，同时在2.0 B版本中又补充规定了标识符长度为29位の扩展格式,因此理论上可以定义2の11次方或2の19次方种不同の数据块。

遵循CAN 2.0 B协议のCAN控制器可以发送和接收标准格式报文（11位标识符)或扩展格式报文(29位标识符），如果禁止CAN 2.0B 则CAN控制器只能发送和接收标准格式报文而忽略扩展格式の报文，但不会出现错误。

CAN总线接口在单片机网络通信中的实现方法CAN（Controller Area Network）总线是一种广泛应用于汽车、工业控制和机器人等领域的串行通信协议。

它在单片机网络通信中具有重要的作用，可以实现高效可靠的数据传输。

本文将介绍CAN总线接口在单片机网络通信中的实现方法。

一、CAN总线的基本原理CAN总线是一种多主机、多从机的总线系统，其基本原理是基于广播方式进行通信。

CAN总线上的每个节点都可以发送和接收数据，它们通过共享线路传递信息。

在CAN总线中，每个节点都有一个唯一的标识符。

当某个节点发送一帧数据时，其他节点会接收到该帧数据并进行处理。

这种广播方式可以实现节点之间的高效通信。

二、CAN总线接口的硬件实现为了在单片机网络通信中实现CAN总线接口，我们需要使用一种具备CAN功能的单片机芯片，并连接相应的硬件电路。

1. CAN控制器：CAN控制器是实现CAN总线通信的核心部件，它负责发送和接收数据，并进行错误检测和纠正。

CAN控制器通常集成在专门的CAN芯片中，也可以作为单片机的一部分。

2. CAN收发器：CAN收发器是将CAN控制器产生的数字信号转换为物理信号，以便在CAN总线上进行传输。

它可以将接收到的差分信号转换为单端信号，并将发送的单端信号转换为差分信号。

3. 终端电阻：CAN总线上的终端电阻用于抵消传输线上的反射信号，并确保正确的信号传输。

终端电阻一般放置在CAN总线的两端。

4. 过滤器电路：过滤器电路用于过滤掉不需要的数据帧，只接收需要的数据帧。

它可以根据CAN帧的标识符进行过滤，提高系统的响应速度。

三、CAN总线接口的软件实现在硬件电路连接完成后，我们还需要编写相应的软件程序来实现CAN总线接口的效果。

1. 硬件驱动：首先，我们需要编写硬件驱动程序，通过设置单片机的寄存器配置CAN控制器和收发器。

这些寄存器包括CAN控制寄存器、接收缓冲区寄存器和发送数据寄存器等。

2. 初始化配置：在使用CAN总线前，我们需要进行初始化配置，包括设置波特率、模式选择、过滤器设置等。
