(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920469703.7(22)申请日 2019.04.09(73)专利权人 中环能源技术（天津）有限公司地址 300000 天津市河西区大沽南路1314号A－4幢1层103号(72)发明人 郭立芳　周杰　(74)专利代理机构 北京沁优知识产权代理事务所(普通合伙) 11684代理人 蔡岩岩(51)Int.Cl.F23B 40/00(2006.01)F23J 1/00(2006.01)(54)实用新型名称一种低碳燃烧环保锅炉(57)摘要本实用新型公开了一种低碳燃烧环保锅炉，其技术方案要点是包括有壳体、进料机构、燃烧机构以及收集机构，进料机构包括有绞龙以及与绞龙入料口端连接的进料斗，绞龙出料口端与壳体一侧导通，燃烧机构包括有水平设置于壳体内的燃烧网格板以及点火器，燃烧网格板位于绞龙出料口端下方，壳体上表面嵌有加热盘，收集机构包括有承接板，承接板的相对两侧与壳体固定连接，另外相对两侧与壳体间隙设置，承接板上设置推板，推板与壳体间滑动连接且壳体上设置有驱动组件，承接板下方放置有收集箱，壳体上设置有活动门，壳体上还设置有鼓风机以及出风口。

该锅炉适用于生物质颗粒的燃烧，且能够自动收集燃烧后产生的草木灰。

权利要求书1页 说明书3页 附图1页CN 209840068 U 2019.12.24C N 209840068U权　利　要　求　书1/1页CN 209840068 U1.一种低碳燃烧环保锅炉，其特征在于：包括有成方形设置的壳体(1)、用于将生物质颗粒输送到壳体(1)内的进料机构(2)、设置于壳体(1)内的燃烧机构(3)以及用于收集草木灰的收集机构(4)，所述进料机构(2)包括有绞龙(21)以及与绞龙(21)入料口端连接的进料斗(22)，所述绞龙(21)出料口端与壳体(1)一侧导通，所述燃烧机构(3)包括有水平设置于壳体(1)内的燃烧网格板(31)以及点火器(32)，所述燃烧网格板(31)位于绞龙(21)出料口端下方，所述点火器(32)固定于壳体(1)上且位于燃烧网格板(31)与绞龙(21)出料口端之间，所述壳体(1)上表面设置有贯穿壳体(1)一侧的嵌槽(11)，所述嵌槽(11)内嵌入有加热盘(12)，所述收集机构(4)包括有水平设置于燃烧网格板(31)下方的承接板(41)，所述承接板(41)的相对两侧与壳体(1)固定连接，另外相对两侧与壳体(1)间隙设置，所述承接板(41)上设置有用于将承接板(41)上的草木灰推入到承接板(41)与壳体(1)间间隙内的推板(42)，所述推板(42)与壳体(1)间滑动连接且壳体(1)上设置有用于带动推板(42)滑移的驱动组件(5)，所述承接板(41)下方放置有用于收集从间隙内落下的草木灰的收集箱(43)，所述壳体(1)上设置有用于取放收集箱(43)的活动门(13)，所述壳体(1)上还设置有鼓风机(14)以及出风口(15)，所述鼓风机(14)设置于承接板(41)与燃烧网格板(31)之间，所述出风口(15)设置于加热盘(12)与燃烧网格板(31)之间。

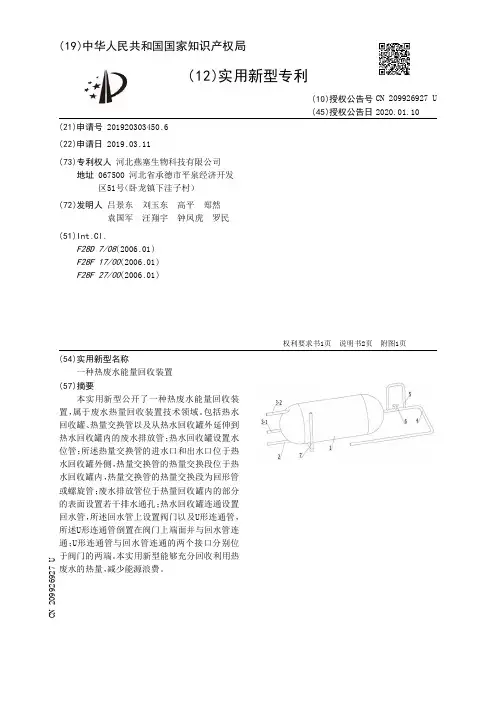

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920303450.6(22)申请日 2019.03.11(73)专利权人 河北燕塞生物科技有限公司地址 067500 河北省承德市平泉经济开发区51号（卧龙镇下洼子村）(72)发明人 吕景东　刘玉东　高平　郑然　袁国军　汪翔宇　钟凤虎　罗民　(51)Int.Cl.F28D 7/08(2006.01)F28F 17/00(2006.01)F28F 27/00(2006.01)(54)实用新型名称一种热废水能量回收装置(57)摘要本实用新型公开了一种热废水能量回收装置，属于废水热量回收装置技术领域。

包括热水回收罐、热量交换管以及从热水回收罐外延伸到热水回收罐内的废水排放管；热水回收罐设置水位管；所述热量交换管的进水口和出水口位于热水回收罐外侧，热量交换管的热量交换段位于热水回收罐内，热量交换管的热量交换段为回形管或螺旋管；废水排放管位于热量回收罐内的部分的表面设置若干排水通孔；热水回收罐连通设置回水管，所述回水管上设置阀门以及U形连通管，所述U形连通管倒置在阀门上端面并与回水管连通；U形连通管与回水管连通的两个接口分别位于阀门的两端。

本实用新型能够充分回收利用热废水的热量，减少能源浪费。

权利要求书1页 说明书2页 附图1页CN 209926927 U 2020.01.10C N 209926927U权　利　要　求　书1/1页CN 209926927 U1.一种热废水能量回收装置，其特征在于：包括热水回收罐(1)、热量交换管(3)以及从热水回收罐(1)外延伸到热水回收罐(1)内的废水排放管(2)；热水回收罐(1)设置水位管(7)；所述热量交换管(3)的进水口(3-1)和出水口(3-2)位于热水回收罐(1)外侧，进水口(3-1)位于出水口(3-2)的下侧，热量交换管(3)的热量交换段(3-3)位于热水回收罐(1)内，热量交换管(3)的热量交换段(3-3)为回形管或螺旋管；废水排放管(2)位于热水回收罐(1)内的部分的表面设置若干排水通孔；热水回收罐(1)连通设置回水管(4)，所述回水管(4)上设置阀门(6)以及U形连通管(5)，所述U形连通管(5)倒置在阀门(6)上端面并与回水管(4)连通；U形连通管(5)与回水管(4)连通的两个接口分别位于阀门(6)的两端。

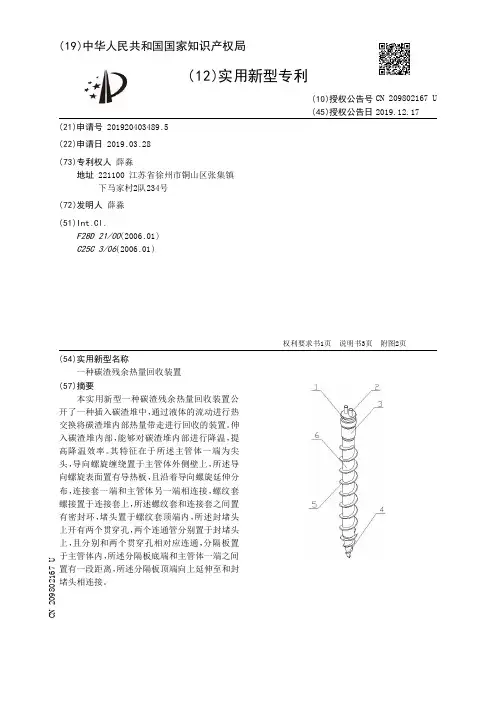

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920403489.5(22)申请日 2019.03.28(73)专利权人 薛淼地址 221100 江苏省徐州市铜山区张集镇下马家村2队234号(72)发明人 薛淼　(51)Int.Cl.F28D 21/00(2006.01)C25C 3/06(2006.01)(54)实用新型名称一种碳渣残余热量回收装置(57)摘要本实用新型一种碳渣残余热量回收装置公开了一种插入碳渣堆中，通过液体的流动进行热交换将碳渣堆内部热量带走进行回收的装置。

伸入碳渣堆内部，能够对碳渣堆内部进行降温，提高降温效率。

其特征在于所述主管体一端为尖头，导向螺旋缠绕置于主管体外侧壁上，所述导向螺旋表面置有导热板，且沿着导向螺旋延伸分布，连接套一端和主管体另一端相连接，螺纹套螺接置于连接套上，所述螺纹套和连接套之间置有密封环，堵头置于螺纹套顶端内，所述封堵头上开有两个贯穿孔，两个连通管分别置于封堵头上，且分别和两个贯穿孔相对应连通，分隔板置于主管体内，所述分隔板底端和主管体一端之间置有一段距离，所述分隔板顶端向上延伸至和封堵头相连接。

权利要求书1页 说明书3页 附图2页CN 209802167 U 2019.12.17C N 209802167U权　利　要　求　书1/1页CN 209802167 U1.一种碳渣残余热量回收装置，其特征是：由封堵头、连通管、连接套、导向螺旋、导热板、主管体、密封环、分隔板和螺纹套组成，所述主管体一端为尖头，导向螺旋缠绕置于主管体外侧壁上，所述导向螺旋表面置有导热板，且沿着导向螺旋延伸分布，连接套一端和主管体另一端相连接，螺纹套螺接置于连接套上，封堵头置于螺纹套顶端内，所述封堵头上开有两个贯穿孔，两个连通管分别置于封堵头上，且分别和两个贯穿孔相对应连通，分隔板置于主管体内，所述分隔板顶端向上延伸至和封堵头相连接，所述分隔板将主管体内分隔为大小相等的两个空腔，且两个空腔在底部相连通，两个所述连通管分别和主管体内的两个空腔相对应连通。

钻井柴油机烟气余热回收利用装置申请号/专利号：200920139896本实用新型公开了一种钻井柴油机烟气余热回收利用装置，包括水罐以及盘管热交换器，盘管热交换器具有进气端与出气端，进气端与柴油机的排气管相连通；盘管热交换器还具有进水口与出水口，进水口与出水口之间连接着装有循环泵的循环水管路，循环水管路从油罐中穿过，水罐连接在循环水管路上。

本实用新型结构简单，易于制造，利用柴油机排出的烟气余热加热油罐中的存油，达到了在冬季用０＃柴油替代－３５＃柴油、节能减排的目的，同时提高了井队冬季开钻工作效率，降低了井队运行成本。

申请日：2009年02月24日公开日：授权公告日：2010年01月06日申请人/专利权人：新疆塔林石油科技有限公司申请人地址：新疆维吾尔自治区克拉玛依市白碱滩区门户路100号发明设计人：杜其江;何龙;李树新;田成建;林宣义;吕伟;姚庆元;尚玉龙;李建华;马伟;王琪专利代理机构：乌鲁木齐新科联专利代理事务所有限公司代理人：李振中专利类型：实用新型专利分类号：F02M31/16;F02G5/02;F01N5/02点此查看跟该专利相关的主附图\公开说明书\授权说明书烟气余热回收装置的利用２０１０年第１０期沿海企业与科技一一ＮＯ．１０．２０１０ｌ堂箜１２堇塑！￡Ｑ△曼坠坠量烈！垦！丛：墅墨竖趔坠錾！量丛堡Ｅ鱼匹垦丛丛Ｑ！！Ｅ蔓羔！垡丛婴坚！坐ｉ！曼！！塑Ｑ：１２主！烟气余热回收装置的利用梁著文〔摘要〕文章主要介绍锅炉排烟余热回收的必奏巨和利用方向。

当今国内外烟气回收蓑王的应用情况。

从设计角度提出设置烟气余热回收装王（烟气冷却器）需要考虑的问题。

并列举工程设计方案及其预期的节能效果。

〔关键词〕烟气余热回收；低温腐蚀；节能〔作者简介】粱著文，广东省电力设计研究院，广东广州。

５１００００〔中圈分类号〕ＴＭ６２１．２〔文献标识码〕Ａ〔文章编号〕１００７－７７２３（２０１０）１０－０１１１－０００３一、引言２．利用烟气余热干燥褐煤。

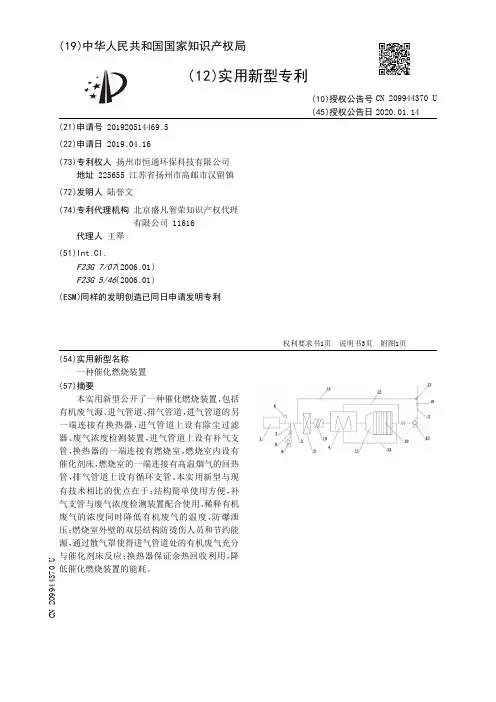

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514469.5(22)申请日 2019.04.16(73)专利权人 扬州市恒通环保科技有限公司地址 225655 江苏省扬州市高邮市汉留镇(72)发明人 陆誉文　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 王翠(51)Int.Cl.F23G 7/07(2006.01)F23G 5/46(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种催化燃烧装置(57)摘要本实用新型公开了一种催化燃烧装置，包括有机废气源、进气管道、排气管道，进气管道的另一端连接有换热器，进气管道上设有除尘过滤器、废气浓度检测装置，进气管道上设有补气支管，换热器的一端连接有燃烧室，燃烧室内设有催化剂床，燃烧室的一端连接有高温烟气的回热管，排气管道上设有循环支管。

本实用新型与现有技术相比的优点在于：结构简单使用方便，补气支管与废气浓度检测装置配合使用，稀释有机废气的浓度同时降低有机废气的温度，防爆泄压；燃烧室外壁的双层结构防烫伤人员和节约能源，通过散气罩使得进气管道处的有机废气充分与催化剂床反应；换热器保证余热回收利用，降低催化燃烧装置的能耗。

权利要求书1页 说明书3页 附图1页CN 209944370 U 2020.01.14C N 209944370U权　利　要　求　书1/1页CN 209944370 U1.一种催化燃烧装置，包括有机废气源(1)、进气管道(2)、排气管道(3)，其特征在于：所述进气管道(2)的一端连通有机废气源(1)，所述进气管道(2)的另一端连接有换热器(4)，所述进气管道(2)上设有除尘过滤器(5)、废气浓度检测装置(6)，所述进气管道(2)上设有冲淡废气浓度的补气支管(7)，所述补气支管(7)上设有控制阀(8)，所述补气支管(7)的另一端连接有风机一(9)，所述换热器(4)的一端连接有燃烧室(10)，所述燃烧室(10)的外壁为双层结构，双层结构之间填充有隔热材料，所述燃烧室(10)内设有催化剂床，所述燃烧室(10)朝向进气管道(2)的一端设有喇叭形的散气罩(11)，所述燃烧室(10)的一端连接有高温烟气的回热管(12)，所述回热管(12)连通换热器(4)，穿出换热器(4)的回热管(12)通过风机二(13)与排气管道(3)连接，所述排气管道(3)上设有循环支管(14)，所述循环支管(14)的一端与进气管道(2)连通。

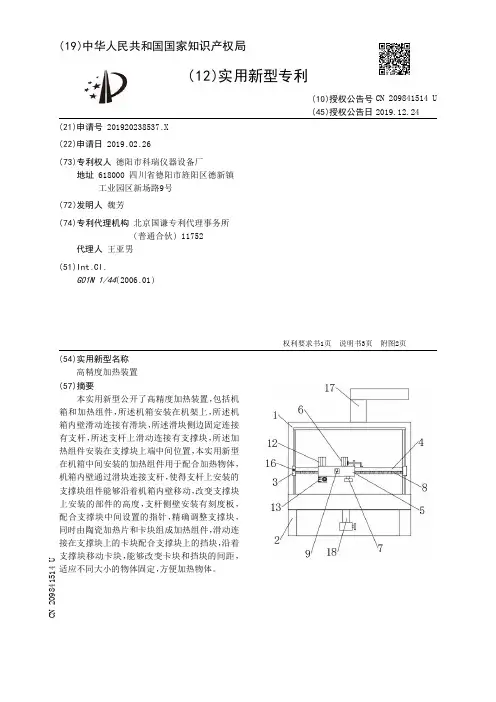

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920238537.X(22)申请日 2019.02.26(73)专利权人 德阳市科瑞仪器设备厂地址 618000 四川省德阳市旌阳区德新镇工业园区新场路9号(72)发明人 魏芳　(74)专利代理机构 北京国谦专利代理事务所(普通合伙) 11752代理人 王亚男(51)Int.Cl.G01N 1/44(2006.01)(54)实用新型名称高精度加热装置(57)摘要本实用新型公开了高精度加热装置，包括机箱和加热组件，所述机箱安装在机架上，所述机箱内壁滑动连接有滑块，所述滑块侧边固定连接有支杆，所述支杆上滑动连接有支撑块，所述加热组件安装在支撑块上端中间位置，本实用新型在机箱中间安装的加热组件用于配合加热物体，机箱内壁通过滑块连接支杆，使得支杆上安装的支撑块组件能够沿着机箱内壁移动，改变支撑块上安装的部件的高度，支杆侧壁安装有刻度板，配合支撑块中间设置的指针，精确调整支撑块，同时由陶瓷加热片和卡块组成加热组件，滑动连接在支撑块上的卡块配合支撑块上的挡块，沿着支撑块移动卡块，能够改变卡块和挡块的间距，适应不同大小的物体固定，方便加热物体。

权利要求书1页 说明书3页 附图2页CN 209841514 U 2019.12.24C N 209841514U权　利　要　求　书1/1页CN 209841514 U1.高精度加热装置，包括机箱（1）和加热组件（6），其特征在于：所述机箱（1）安装在机架（2）上，所述机箱（1）内壁滑动连接有滑块（3），所述滑块（3）侧边固定连接有支杆（4），所述支杆（4）上滑动连接有支撑块（5），所述加热组件（6）安装在支撑块（5）上端中间位置，所述支撑块（5）下端一侧螺纹连接有第一手柄螺栓（7），所述第一手柄螺栓（7）贯穿支撑块（5）侧壁与支杆（4）相接触，所述支杆（4）中间安装有刻度板（8），所述支撑块（5）中间设有与刻度板（8）位置相对应的凹槽，且凹槽中间安装有指针（9），所述加热组件（6）由陶瓷加热片（10）和卡块（11）组成，所述卡块（11）滑动连接在支撑块（5）上，且所述支撑块（5）上端另一侧安装有与卡块（11）相匹配的挡块（12），所述陶瓷加热片（10）分别固定在卡块（11）和挡块（12）内壁。
