浅析住宅建筑给排水设计中的常见问题摘要：笔者结合多年的设计经验，针对住宅建筑给排水设计中的一些主要问题进行了分析，指出了其中常见的一些问题，并提出了解决措施。
关键词：住宅建筑; 给排水设计; 常见问题; 解决措施中图分类号：[f287.8] 文献标识码：a 文章编号：众所周知，在住宅建筑设计中，给排水的设计是至关重要的，因为在我们的日常生活中对于水资源的需要和排放是最常见的，而厨房和卫生间这两个一直被建筑设计者作为住宅心脏的建筑更是离不开水资源的供给和排放。
因此，如何做好住宅建筑设计中给排水的设计便显得尤为重要。
下面我就结合自己多年的工作经验浅谈一下在住宅建筑给排水设计中的一些注意事项和经常出现的问题。
根据住宅建筑中及排水设备的安装环节来看，在进行住宅建筑给排水设计时，我们需要注意的地方主要有以下三个方面：一、给排水用材的选取给排水用材其实主要是管道的材料选取是至关重要的，因为如果材料选取不当的话即使设计的再怎么合理、再怎么科学也是没有任何意义的。
所以在住宅建筑给排水设计中我们要把给排水管道的用材选取放在首位来进行考虑。
一般说来，以前我们都是采用的镀锌的一些钢管来进行给排水管道的铺设的。
虽然这种镀锌钢管在以前的应用范围较广，但是这种类型的钢管也同样存在着很多的缺陷，比如能够有效利用的时间较短，需要每隔一段时间就得更换；因为是金属材质所以极易被腐蚀而发生事故；内部的腐蚀现象还可能造成水质的问题等都是一些常见的问题。
针对镀锌钢管的众多缺陷，目前我国正在大力开发并推广一些新的管道材质，现在正在使用中的比较有代表性的就是塑料给排水管。
这类的给排水管道相对镀锌钢管来说存在着众多的优势，不仅仅有效弥补了镀锌钢管的使用寿命短、易被腐蚀、水质污染等问题，在重量、安装过程、经济节能等众多方面也存在这种大的优势。
因为塑料给排水管道的种类繁多，因此我们可以结合它们各自的优势进行综合混合使用，发挥它们各自的优势，比如，铝塑复合管(pe-al-pe, pex-al-pex)就具有易弯曲成形、线膨胀系数小、耐温保温性能优异等众多优势在管道铺设中起到了极大的便利作用；改性聚丙烯(pp-r, pp-c)的抗蠕变性能好, 施工简便，也在施工中得到了大量应用；硬聚氯乙烯(pvc-u)则因为它的抗腐蚀性较强得到了人们的广泛使用。
设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。
二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。
建筑各层平面图，建筑剖面图，厨厕大样图等。
2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。
3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。
每户设水表一个，整栋楼设总水表一个。
每户人口按3.5人计三、设计内容。
1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其他构筑物及计算仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。
（2）给水排水系统原理图。
（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。
设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。
由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。
如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。
根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。
住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。
10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。
（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。

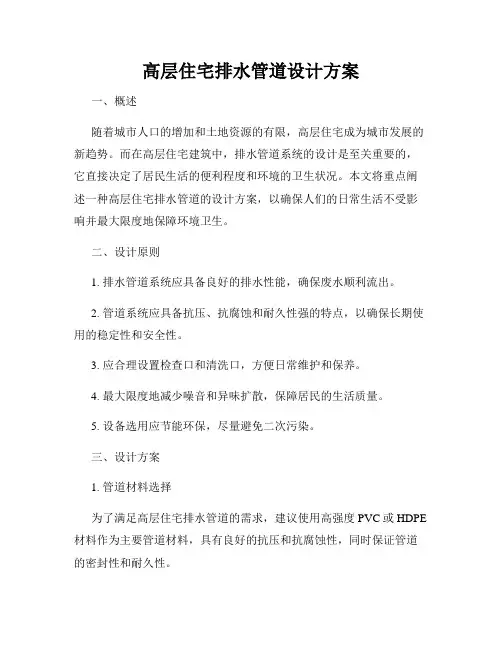

高层住宅排水管道设计方案一、概述随着城市人口的增加和土地资源的有限，高层住宅成为城市发展的新趋势。
而在高层住宅建筑中，排水管道系统的设计是至关重要的，它直接决定了居民生活的便利程度和环境的卫生状况。
本文将重点阐述一种高层住宅排水管道的设计方案，以确保人们的日常生活不受影响并最大限度地保障环境卫生。
二、设计原则1. 排水管道系统应具备良好的排水性能，确保废水顺利流出。
2. 管道系统应具备抗压、抗腐蚀和耐久性强的特点，以确保长期使用的稳定性和安全性。
3. 应合理设置检查口和清洗口，方便日常维护和保养。
4. 最大限度地减少噪音和异味扩散，保障居民的生活质量。
5. 设备选用应节能环保，尽量避免二次污染。
三、设计方案1. 管道材料选择为了满足高层住宅排水管道的需求，建议使用高强度PVC或HDPE 材料作为主要管道材料，具有良好的抗压和抗腐蚀性，同时保证管道的密封性和耐久性。
2. 管道布局设计在高层住宅中，由于户数众多，管道布局要合理规划。
建议采用实践经验，将大量的卫生间管道进行集中式布置，以减少管道的长度和使用管道管径。
并且，要尽量避免穿越房屋结构的情况，保证管道的稳定性。
3. 排水系统设计在高层住宅中，排水系统设计要注意两个方面：一是立管的设置，二是排水管道的坡度设计。
（1）立管设置：通过合理设置立管，保证住户的废水能迅速排除。
建议将干排水和湿排水分离，分别设置干式排水立管和湿式排水立管，减少异味和细菌传播。
（2）坡度设计：排水管道的坡度设计要精确，以确保废水能顺利流出而不发生积水现象。
一般情况下，坡度应控制在2%至5%之间。
4. 排气系统设置在高层住宅排水系统中，排气系统的设置至关重要，它可以有效消除管道中的负压，防止水封现象的发生。
建议在每个立管的顶部设置排气阀或排气管道，并与室外空气相连，使室内排气与室外空气流通，保证室内空气的新鲜和卫生。
5. 清洗和检查设施设置为了方便日常维护和清洗，建议在排水管道系统的关键位置设置检查孔和清洗口。
浅谈住宅建筑排水的设计方案摘要：随着发展经济不断的提高,国家对住宅建筑的要求越来越高,业主对居住环境要求也不断提高。
人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅的核心部分厨房、卫生间的设计。
排水管道设计的正确与否与居住环境卫生有着直接的关联。
为了完善小区的配套设施的建设,其中排水系统设计与居住环境卫生相关联,结合设计中容易出现的问题对排水系统的设计进行了简要论述。
关键词：住宅建筑；排水设计；管道布置一、排水系统的选择住宅建筑室内排水系统是采用污水、废水分流还是采用污水、废水合流，应根据所在城市室外排水制度、市政主管部门的要求及是否有利于综合利用与处理要求来确定。
《建筑给水排水设计规范》gbjl5—88(97版)(以下称“规范”)第3.1.2条当生活污水需经粪池处理时，其粪便污水宜与生活废水分流。
此条款在各地执行情况也不相同。
北京市、深圳市、广州市都有城市污水外理厂。
北京市、深圳市建筑物的排水系统采用的是合流制(建筑物采用中水系统除外)，而广州市建筑物的排水系统则采用的是分流制，生活废水在化粪池后与粪便污水合并排人城市污水管网。
污、废水分流制的缺点是增加了室内的排水立管及室外检查井的数量。
《建筑给水排水设计规范》gbjl5—2000(送审稿)(以下称“规范送审稿”)增加了“建筑物使用性质对卫生标准要求较高时”应采用污、废水分流的条款，既也可根据建筑物的标准来决定排水系统二、排水管道布置和敷设2.1对住宅建筑底层设架空层、商场或商铺的情况，上部排水立管必须在底层进行转换，以不影响底层的使用功能。
转换后的出户管有应少于二根，宜控制在4根左右。
排水横干管的管径不应大于dn200，采用dnl50为宜。
表1为铸铁管、表2为塑料管排水横干管的设计参数。
排水横干管所服务的户数宜超过100户。
出户管过多，在地下室外墙上所预留的防水套管(设地下车库的住宅楼)及室外的检查井均增多，给施工及室外环境带来不利。

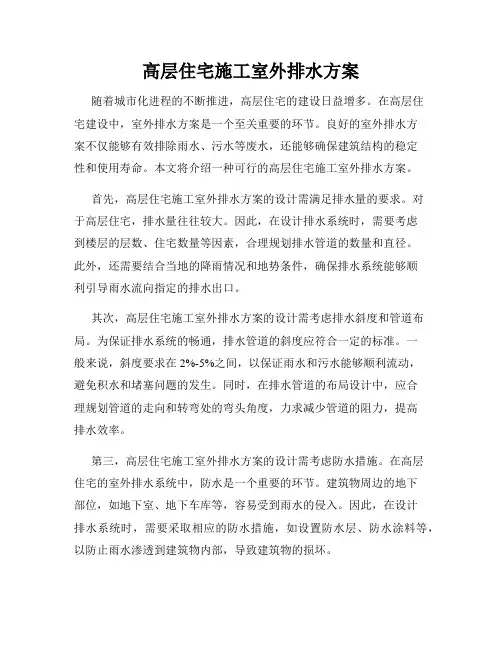

高层住宅施工室外排水方案随着城市化进程的不断推进，高层住宅的建设日益增多。
在高层住宅建设中，室外排水方案是一个至关重要的环节。
良好的室外排水方案不仅能够有效排除雨水、污水等废水，还能够确保建筑结构的稳定性和使用寿命。
本文将介绍一种可行的高层住宅施工室外排水方案。
首先，高层住宅施工室外排水方案的设计需满足排水量的要求。
对于高层住宅，排水量往往较大。
因此，在设计排水系统时，需要考虑到楼层的层数、住宅数量等因素，合理规划排水管道的数量和直径。
此外，还需要结合当地的降雨情况和地势条件，确保排水系统能够顺利引导雨水流向指定的排水出口。
其次，高层住宅施工室外排水方案的设计需考虑排水斜度和管道布局。
为保证排水系统的畅通，排水管道的斜度应符合一定的标准。
一般来说，斜度要求在2%-5%之间，以保证雨水和污水能够顺利流动，避免积水和堵塞问题的发生。
同时，在排水管道的布局设计中，应合理规划管道的走向和转弯处的弯头角度，力求减少管道的阻力，提高排水效率。
第三，高层住宅施工室外排水方案的设计需考虑防水措施。
在高层住宅的室外排水系统中，防水是一个重要的环节。
建筑物周边的地下部位，如地下室、地下车库等，容易受到雨水的侵入。
因此，在设计排水系统时，需要采取相应的防水措施，如设置防水层、防水涂料等，以防止雨水渗透到建筑物内部，导致建筑物的损坏。
最后，高层住宅施工室外排水方案的实施需考虑施工安全和维护问题。
在施工过程中，应确保排水系统的施工质量，严格按照设计方案进行施工，避免出现漏水、渗水等问题。
同时，在建成后的日常维护中，要定期检查排水系统的运行状态，及时清理管道中的污物和杂物，保证排水系统的正常运行。
综上所述，高层住宅施工室外排水方案的设计至关重要。
通过合理规划排水量、斜度和管道布局，采取相应的防水措施，注重施工质量和维护问题，可确保高层住宅的室外排水系统运行良好。
这不仅有助于保护建筑结构的安全和稳定，还能够提高住户的生活质量，为城市的可持续发展做出贡献。
1、根据《建筑给排水设计规范》3.6.1第1条（住宅类）（1）、按下列公式计算出最大用水时卫生器具给水当量平均出流概率。
当量计算 式中：U0–最大用水时卫生器具给水当量平均出流概率（%）q0-最高用水日的用水定额；m-每户用水人数；K h-小时变化系数；Ng-每户设置的卫生器具给水当量数；T-用水时数（h）；0.2- 一个卫生器具给水当量的额定流量（L/S）；（2）、计算卫生器具的同时出流概率：式中： U-卫生器具给水当量同时出流概率（%）a c-对应于不同的U0系数Ng-卫生器具给水当量总数；（3）、设计秒流量：最高用水日的用水定额每户用水人数小时变化系数用水时间每户给水当量平均出流概率对应不同U 0的系数管段给水当量总数卫生器具同时出流概率设计秒流量(小时流量）m³/h m T Ng(户)a c Ng(总)U q g 180 3.52.5243.750.02430.014518600.036749.11当量计算楼层单卫双卫三卫四卫1F 4962F 户型统计根据每栋楼每层户型统计后填入表格，自动计算其当量3F 4F 5F 表格中无色区域需填入相应数据；6F 表格中橙色区域不得任何更改；7F 8F 9F 10F …30F 合计496000平均每户当量Ng （户）总当量Ng （总）1.00.003231.50.006972.00.010972.50.015123.00.019393.50.023744.00.028164.50.03263查找值 2.430.014543.751860动计算其当量。
摘 要：根据工程设计经验结合国家标准GBJl5—88（97版）《建筑给水排水设计规范》的修订，阐述了住宅建筑设计中排水系统的选择，排水管道的敷设要求设备、管材选用应注意的问题。
关键词：住宅 建筑给排水 设计 随着我国经济建设的快速发展，人民生活水平的提高， 对居住建筑的要求也越来越高。人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅的核心部分厨房、卫生间的设计。排水管道设计的正确与否与居住环境卫生有着直接的关联。建设部城镇住宅研究所制定的《小康型住宅厨房卫生间设计通则》（BK—94—21），中国建筑标准设计研究所出版的国家标准图《住宅卫生间》（01SJ914》《住宅厨房》 （01SJ913），对厨房、卫生间的设计给出了统一的指导原则，对提高住宅建筑给排水的设计水平起到了积极的作用。现结合我们公司近年在住宅建筑设计上的实践，谈谈住宅建筑排水管道的设计。 1 排水系统的选择
住宅建筑室内排水系统是采用污水、废水分流还是采用污水、废水合流，应根据所在城市室外排水制度、市政主管部门的要求及是否有利于综合利用与处理要求来确定。《建筑给水排水设计规范》GBJl5—88（97版）（以下称“规范”）第3.1.2条当生活污水需经粪池处理时，其粪便污水宜与生活废水分流。当有污水处理厂时，生活废水与粪便污水宜合流排出。此条款在各地执行情况也不相同。北京市、深圳市、广州市都有城市污水外理厂，生活污水在排人城市污水管网前按地方主管部门的要求均需设化粪简单处理。北京市、深圳市建筑物的排水系统采用的是合流制（建筑物采用中水系统除外），而广州市建筑物的排水系统则采用的是分流制，生活废水在化粪池后与粪便污水合并排人城市污水管网。从提高建筑物的卫生标准来讲，广州市的做法是合理的，污、废水分流还可以减小化粪池的容积，有利于嫌氧菌腐化发酵分解有机物，提高化粪池的污水处理效果，有城市污水处理厂还要设化粪池的目的是由于城市（尤其是居住小区）的快速发展，污水处理厂的建设不能适应城市建设的要求，污水处理构筑物处于超负荷的运转，为减轻污水处理厂的负担而设置化粪池。污、废水分流制的缺点是增加了室内的排水立管及室外检查井的数量。《建筑给水排水设计规范》GBJl5—2000（送审稿）（以下称 “规范送审稿”）增加了“建筑物使用性质对卫生标准要求较高时”应采用污、废水分流的条款，既也可根据建筑物的标准来决定排水系统。
2 专用透气立管 “规范”第3.4.14条表3.4.14—1、表3.4.14—2给出了生活排水立管的最大排水能力，对流量超过表中的规定值，是采用增大一号立管管径还是专用通气立管各设计单位的作法也不一致。在广州市及深圳市，排水立管设在建筑外墙上，立管的布置不受管井大小限制，一般多采用设专用通气立管，排水立管每隔二层与专用通气立管以H管连接。在上海市地方标准《住宅建筑设计标准》中规定“多层住宅连接坐便器的污水立管，应设置专用通气立管，隔层设H管 ”设置专用通气立管的标准更高些。在北京市一般采用增大一号立管管径的方法（高档住宅楼除外）。采用哪种方式更合理更安全呢？笔者经过这些年的设计实践及回访业主，推荐设专用通气立管。我公司的统一技术标准中规定，小高层（十层—十二层）及高层住宅应设专用通气立管。在工程回访中发现，不设专用通气立管的住宅，最下面一层卫生间的大便器内有翻气泡的现象发生，住户对此投诉的较多。设专用通气立管的住宅，基本上无此现象发生。由于污水立管的水流流速大，污水排出管的水流流速小，在立管底部管道内产生正压区，这个正压区使靠近立管底部的卫生器具内的水封遇受破坏，卫生器具内发生翻气泡。专用通气立管的设置可平衡排水立管内的气流，减少正压区的正压值，使其不足以对卫生器具内的水封形成威胁。“规范送审稿”中增加了“建筑标准要求较高的多层住宅和公共建筑、10层及10层以上高层建筑的生活污水立管可设置专用通气立管”的条款是必要的。
3 排水管道布置和敷设
3.1 对住宅建筑底层设架空层、商场或商铺的情况，上部排水立管必须在底层进行转换，以不影响底层的使用功能。转换后的出户管有应少于二根，宜控制在4根左右。排水横干管的管径不应大于DN200，采用DNl50为宜。表1为铸铁管、表2为塑料管排水横干管的设计参数。排水横干管所服务的户数宜超过100户。在实际工程中发现有的设计将一栋楼的排水立管均汇到一根排水横干管上出户，若发生管道堵塞或破裂将影响整栋楼的用户，是不安全的。出户管过多，在地下室外墙上所预留的防水套管（设地下车库的住宅楼）及室外的检查井均增多，给施工及室外环境带来不利。
3.2 设有专用通气立管的住宅楼，底层卫生器具的排水管道是否还要与其它楼层管道分开单独排出？ “规范”并没有给出要求，第3.3.18条表3.3.18适应的前提是排水立管仅设置伸顶通气立管。在专用通气立管一节的分析中我们知道，专用通气立管的设置是可以防止卫生器具水封遇受破坏、内部冒气泡现象的发生。也就是说，排水立管设有专用通气立管时，其底层卫生器具的排水支管可以接到排水立管上。但住宅内排水管道在使用过程的复杂性，排水管道内有固体废物的存在，影响排水的通畅，使与排水立管底部连接的卫生器具有溢水的可能，此现象在实际工程中也有发生。因此，底层卫生器具的排水管道不接到排水立管上为好，应单独排出，排水立管需要进行转换时，底层卫生器具的排水支管可以接到排水横干管上，连接点距立管底部下游水平距离不宜小于3.Om，不得小于1.5m.对满足不了上述要求的排水支管，应以单独的排出管排至室外检查井。排水横支管的管径“规范”3.4.15条规定按立管工作高度小于等于3m的数值确定，但在条文说明中又推荐按立管工作高度小于等于2m的数值确定，给设计人员在设计中的选用造成混乱。建设部建筑设计院编著的《民用建筑给水排水设计技术措施》中推荐按立管工作高度小于等于2m的数值确定，笔者也认为按立管工作高度小于等于2m的数值确定比较合理，在工程设计中的应用也没有发生问题。在立管工作高度为3m时DNl00不通气的生活排水立管的最大排水能力为2.41／s，对应卫生器具的排水当量为1.78—2.78，而浴盆的排水量为3，也就是说卫生间只设浴盆及大便器时其排水支管的管径DNl00已满足不了排水量的要求，而要加大到DNl50，这显然是不合理的， “规范送审稿”也已将底层卫生器具单独排出时其管道的排水能力改为按立管工作高度小于等于2m的数值确定。
4 屋面及阳台雨水的排出 位于住户上部的屋面，雨水斗不能采用65型或87型雨水斗（雨水横管不能走在住宅内部），而应用侧墙式雨水斗。但在用侧墙式雨水斗时其最大汇水面积不能套用《建筑给水排水设计手册》表4.3—3的数值，而应按《屋面工程技术规程》（GB50207—94）第4.3.10条的规定，一个侧墙式雨水斗最大汇水面积宜小于200㎡.侧墙式雨水斗的构造见标准图集01S302《雨水斗》。阳台雨水应设专用的立管由无水封地漏来收集，而不应接到屋面雨水立管上。屋面雨水立管内的压力分布是由负压到正压的一个变换过程，零压力点的位置约在距立管末端以上1／3—1／2的高度处，将阳台雨水地漏接到屋面雨水立管上部负压区，将通过地漏吸人大量的空气，影响雨水立管的水量；将阳台雨水地漏接到屋面雨水立管下部正压区，则有返水倒灌的可能，在实际工程中发生的频率是很高的。屋面雨水与阳台雨水各自分开是必要的，不能因为在建筑立面上增多了几根雨水立管而将其合并。阳台雨水应排到室外雨水检查井中，而不应排到污水检查井中。有的城市为了解决住户将厨房洗涤盆移到服务阳台并将洗涤污水排到阳台地漏内的问题，由建设局下文要求将阳台雨水立管排到污水检查中，这种规定是不安全的。对于起居室及卧室的阳台是不存在有污水的排人，阳台雨水地漏是无水封的，即使采用有水封的地漏，水封由于长时间得不到补充，会逐渐蒸发掉，污水系统内的废气就会跑到起居室内，污染环境，不能为了解决某个问题而又引起新的问题。 5 管材及附件
5.1 UPVC排水塑料管已在住宅建筑中得到了广泛的应用，取得了成功经验，但也存在缺点及不足。最大的问题是噪声远大于铸铁管，管壁隔音效果较差，对日常生活有一定的影响。为解决噪声问题，在UPVC管内壁增加了凸起的螺旋型导流线，使水流条件得到改善，有效的降低了噪声，即目前市场上的UPVC螺旋管。为解决管壁隔音效果较差的问题，又开发了UPVC芯层发泡管（PSP管，）不仅具有传统UPVC实壁管的优点，还具有高抗冲击、隔音、阻燃、绝缘、热稳定性好的特性。排水管道设于室内时，应优先选用螺旋管、芯层发泡管或离心铸造排水铸铁管。目前许多城市都有住宅建筑高度小于100m时，生活排水管和雨水管应采用硬聚氯乙烯管的地方规定，以政府行政作用的角度来推广排水塑料管。在实际工程中，设计人员应根据不同的情况灵活的加以掌握。高屋住宅底层排水立管需要转换时，排水横干管、转换层以下的排水立管、出产管应采用离心铸造排水铸铁管，提高排水管道因堵塞后下部管路系统为受压状态时的承压能力，提高整个排水管道系统的安全度。
5.2 地漏是排水管道系统中的一个重要附件，功能就是排除地面的积水，在住宅建筑中，地漏主要设在卫生间，厨房可不设置。这是由于在厨房中，地面不可能形成积水，只有少量的溅水，用抹布即可保持地面的干净。若将洗衣机设于厨房时，洗衣机的排水可采用在其旁边的排水管道上设一管径为DN32带存水弯的排水接口，采用上排水洗衣机。 “规范”第
3.2.8A规定地漏的水封深度不得小于50mm，是依据排水管道系统内压力的波动值和水封蒸发等因素确定的。水封的深度越高，越有利于防止因管道内压力的波动对其的破坏。下面介绍一种水封度达到80mm并具有防虹吸功能的直埋地漏，适合于淋浴间的排水。如图1所示，在密封筒体上设有供气体流动的旁通槽，管道内气压发生波动时，使进人地漏内的气体由旁通槽通过，保证地漏内的水封不被负压破坏。密封筒的高度又保证80mm水封的存在。
6 结束语 住宅建筑的排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的生命安全、身心健康，应引起设计人员高度重视。正确的选择系统的形式、节水且噪音低的卫生设备、全适的管材及附件，满足人们对居室内环境的要求。
