民用住宅建筑排水系统设计探讨首先，民用住宅建筑排水系统的设计应考虑建筑物的规模和功能。
不同大小和类型的住宅需求量不同，因此排水系统的设计应根据实际情况来进行。
例如，大型住宅可能需要更复杂的排水系统，包括多层楼和多个卫生间，而小型住宅的排水系统可能相对简单。
其次，排水系统的设计应考虑建筑物的布局和管道路径。
为了使排水系统能够高效运行，各个卫生间和厨房等区域的排水管道应有合理的布局，并减少可能导致堵塞或漏水的弯头和水平管道的使用。
此外，排水管道应尽量避免与其他管道（如燃气管道）交叉或重叠，以防止因为多个管道同时施工或维修而造成的冲突和困扰。
第三，排水系统的设计应根据当地的法规和标准进行。
各地区可能会有不同的排水系统设计标准和规定，以确保住宅建筑的排水安全和卫生。
因此，设计师在进行排水系统设计时应熟悉并遵守当地的相关法规和标准，以保证设计的合法性和合规性。
此外，排水系统的设计还应考虑建筑物的维护和清洁。
设计师应提供方便的检修孔和渠道，以便于排水系统的维修和清理。
此外，建议住户定期检查和清理排水管道，以防止可能的堵塞和漏水问题，保持住宅的卫生和安全。
最后，排水系统设计的重点之一是防水。
建筑物的排水系统应有效地防止水从管道和设备泄漏到住宅的内部空间，造成损坏和安全隐患。
因此，排水系统的设计应考虑使用高品质的防水涂层和密封材料，以确保居民室内的舒适和安全。
综上所述，民用住宅建筑排水系统设计的关键要素包括考虑建筑规模和功能、合理布局管道路径、遵守当地法规和标准、提供维护和清洁的便利性以及有效的防水措施。
通过合理设计和细致施工，可以确保民用住宅排水系统的顺畅运行和住户的舒适与安全。
关于高层住宅楼给排水的设计随着城市化进程的加速，高层住宅楼如雨后春笋般在城市中拔地而起。
给排水系统作为高层住宅楼的重要组成部分，其设计的合理性直接关系到居民的生活质量和建筑的使用功能。
本文将详细探讨高层住宅楼给排水设计的相关要点。
一、高层住宅楼给排水系统的特点高层住宅楼由于高度较高、层数较多，与低层建筑相比，其给排水系统具有以下特点：1、静水压力大由于楼层高度的增加，静水压力也随之增大。
如果不采取合理的分区供水措施，不仅会造成管材、设备的损坏，还会导致用水时压力过大，产生噪音和水资源浪费。
2、消防要求高高层住宅楼人员密集，火灾风险较大，因此对消防给排水系统的要求更为严格。
需要设置可靠的消防供水设施，确保在火灾发生时能够及时有效地灭火。
3、排水量大居民生活用水量较大，同时雨水排放也需要考虑。
排水系统需要具备足够的排水能力，以防止排水不畅造成的积水和污水倒灌等问题。
4、管道布置复杂为了满足各楼层的用水和排水需求，管道需要在竖向和水平方向进行复杂的布置，这对管道的敷设和维护提出了更高的要求。
二、高层住宅楼给水系统设计1、供水方式选择常见的高层住宅楼供水方式有以下几种：（1）分区并联供水将建筑竖向分为若干个供水区，每个区设置独立的供水设备和管网，各区之间互不干扰，供水可靠性较高。
（2）分区串联供水各区的水泵和水箱串联工作，下一区的水箱由上一区的水泵供水。
这种方式能源消耗相对较低，但水箱设置较多，增加了建筑空间的占用。
（3）减压供水通过在底层设置减压装置，将市政供水压力减至合适的压力后供上部楼层使用。
这种方式设备简单，但减压效果可能受到市政供水压力波动的影响。
在实际设计中，应根据建筑高度、用水量、水质要求、设备投资和运行管理等因素综合考虑，选择合适的供水方式。
2、管材选用给水管道应选用耐腐蚀、耐压、密封性好的管材。
常用的管材有不锈钢管、铜管、PPR 管等。
不锈钢管和铜管具有强度高、耐腐蚀、使用寿命长等优点，但价格相对较高；PPR 管价格较为经济，安装方便，但在高温环境下性能可能会有所下降。
住宅楼施工方案的排水系统设计随着城市化的快速发展和人口的增加，住宅楼的建设变得越来越重要。
在住宅楼的建设中，排水系统的设计是一个至关重要的环节。
本文将探讨住宅楼施工方案中排水系统的设计原则、常见问题及解决方案。
1. 规划分析在住宅楼施工方案中，排水系统设计的第一步是进行规划分析。
这涉及到对地形、土质、地下水位等因素的研究和分析。
同时，还要考虑到住宅楼的布局和使用功能，确定排水系统的种类和布置方式。
2. 排水管道设计排水管道是排水系统的核心组成部分。
在住宅楼的施工方案中，需要根据楼层的数量和排水需求来确定管道的尺寸和铺设方式。
一般情况下，住宅楼的排水管道可以分为垂直排水管道和水平排水管道两种类型。
垂直排水管道负责将住宅楼各层的污水和雨水排到下水道。
在设计时，需要根据建筑高度和出口流量确定管道的尺寸和坡度。
合理的坡度能够保证污水和雨水顺利流动，避免排水管道堵塞的问题。
水平排水管道主要用于连接住宅楼内部的卫生间、厨房等设施的排水。
在设计时，需要注意管道的布局和设置检查井的位置，以便于日后的维修和清理工作。
3. 排水设备选择除了管道的设计，排水系统中的排水设备也是关键的一部分。
常见的排水设备包括下水道井、污水泵、检查井等。
在选择排水设备时，需要考虑设备的质量和使用寿命，以及设备的排水能力是否能够满足住宅楼的需求。
4. 暴雨排水设计在排水系统的设计中，还需要考虑到暴雨排水的问题。
住宅楼常常面临着强降雨的情况，如果排水系统设计不合理，可能会导致排水不畅，引发内涝等问题。
因此，在住宅楼的施工方案中，需要考虑到暴雨情况下的排水能力，并采取相应的措施来预防暴雨排水问题。
5. 垃圾处理系统除了排水系统，住宅楼的施工方案还需要考虑到垃圾处理系统的设计。
垃圾处理系统的设计需要兼顾方便性和卫生性，以确保垃圾的正确处理和清理。
总结：住宅楼施工方案的排水系统设计是一个复杂而重要的任务。
合理的排水系统设计可以保证住宅楼排水的顺畅，避免出现污水倒流、堵塞等问题。
住宅建筑排水系统设计住宅建筑排水系统设计住宅建筑排水系统是指室内和室外的排水系统。
它的功能是将污水、雨水等从房屋内外排出，确保房屋干燥清洁，并防止环境污染。
合理的住宅建筑排水系统设计能够提高房屋的使用效率和舒适度，同时也能够保障居住者的健康和安全。
1.室内排水系统设计室内排水系统设计包括厨房、浴室、洗衣房等房间的排水系统。
设计师需要考虑排污量、水流速度、管道走向、管道材质等参数，使其满足国家和地方标准。
对于每个房间的排水需求不同，需要制定相应的设计方案。
例如，在厨房区域，需要考虑烟道和排气扇的位置，与排水管的联动等。
2.室外排水系统设计室外排水系统设计包括房屋周围的局部地面排水以及全区域地面排水系统。
地面排水系统是通常通过排水沟、排水井等方式排出雨水和污水，排水井的排放量要与室内管道的排放量相匹配。
工程师需要考虑场地的地势、建筑物的高度和尺寸，汇水系统的设置等，以确保排水系统的畅通和有效性。
3.管道的材质选择在设计住宅建筑排水系统时，选择适当的管道材料是非常关键的。
管道的材质可以根据使用环境和需求进行选择，目前主要的材质有PVC、HDPE、钢、铸铁等。
PVC是一种化学稳定性很好，抗腐蚀、耐磨耐压性能也很好的管材，被广泛应用于室内排水系统。
HDPE管材具有高耐压、耐冲击及耐腐蚀性能，是一种非常优良的地面排水管材，其优劣可以根据设计的需要和施工的实际情况进行判断。
4.施工要点在设计完毕住宅建筑排水系统后，需要按照设计图纸上的要求进行施工。
施工要点包括：管道的埋深、管道的坡度、连接件的安装、检查井的设置、防震措施的加固等。
同时，需要保证通风良好，洁净无尘，防止管道污物或碎屑进入管道，影响排水效果。
在施工过程中还应仔细遵守相关施工标准，确保住宅建筑排水系统的质量达到国家标准和设计方案的要求。
综上所述，住宅建筑排水系统设计是建筑工程中非常重要的一部分。
在设计和施工过程中，需要依据国家和地方标准，考虑建筑物、环境等因素，选择合适的材料和管道走向，以保证排水系统的长期功能和使用效果。

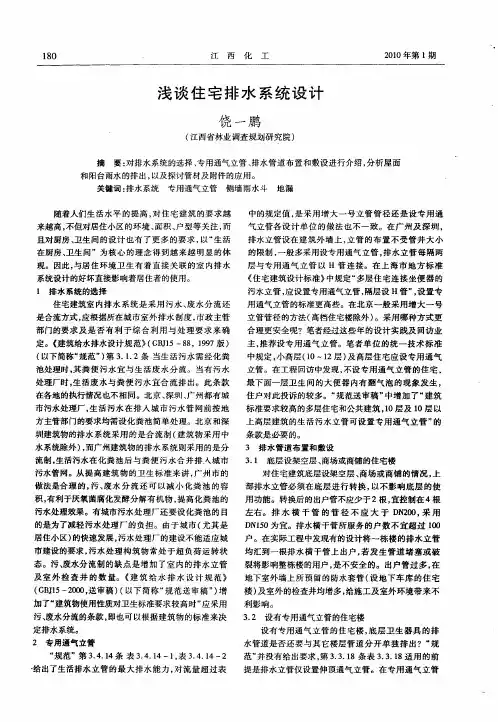

浅谈住宅建筑排水的设计方案摘要：随着发展经济不断的提高,国家对住宅建筑的要求越来越高,业主对居住环境要求也不断提高。
人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅的核心部分厨房、卫生间的设计。
排水管道设计的正确与否与居住环境卫生有着直接的关联。
为了完善小区的配套设施的建设,其中排水系统设计与居住环境卫生相关联,结合设计中容易出现的问题对排水系统的设计进行了简要论述。
关键词：住宅建筑；排水设计；管道布置一、排水系统的选择住宅建筑室内排水系统是采用污水、废水分流还是采用污水、废水合流，应根据所在城市室外排水制度、市政主管部门的要求及是否有利于综合利用与处《建筑给水排水设计规范》GBJl5—88(97版)(以下称“规范”)第3.1.2理要求来确定。
条当生活污水需经粪池处理时，其粪便污水宜与生活废水分流。
此条款在各地执行情况也不相同。
北京市、深圳市、广州市都有城市污水外理厂。
北京市、深圳市建筑物的排水系统采用的是合流制(建筑物采用中水系统除外)，而广州市建筑物的排水系统则采用的是分流制，生活废水在化粪池后与粪便污水合并排人城市污水管网。
污、废水分流制的缺点是增加了室内的排水立管及室外检查井的数量。
《建筑给水排水设计规范》GBJl5—2000(送审稿)(以下称“规范送审稿”)增加了“建筑物使用性质对卫生标准要求较高时”应采用污、废水分流的条款，既也可根据建筑物的标准来决定排水系统二、排水管道布置和敷设2.1对住宅建筑底层设架空层、商场或商铺的情况，上部排水立管必须在底层进行转换，以不影响底层的使用功能。
转换后的出户管有应少于二根，宜控制在4根左右。
排水横干管的管径不应大于DN200，采用DNl50为宜。
表1为铸铁管、表2为塑料管排水横干管的设计参数。
排水横干管所服务的户数宜超过100户。
出户管过多，在地下室外墙上所预留的防水套管(设地下车库的住宅楼)及室外的检查井均增多，给施工及室外环境带来不利。
谈住宅建筑排水系统设计
1 降低排水噪音的材料和方法
随着普通随插铸铁排水管的淘汰，排水管道普遍使用塑料管道，特别是±0.00以上部分，但是普通UPVC管道的排水噪音要比铸铁管高约10dB，若排水立管靠近卧室加上现浇楼板的隔音效果较差，住户明显感觉到排水管道的噪音，降低了生活质量，所以在进行建筑给排水设计时，卫生间的排水立管要尽量考虑远离卧室和客厅，管材考虑新型降噪产品。
建议管道材料为芯层发泡UPVC和UPVC螺旋管。
2 吸气阀的应用
我们在施工中，经常会遇到排水透气管无法直接穿越顶板伸出屋面的情况，或透气管上部屋面为上人屋面，而不能透气立管直接设置在屋面上，我们知道，若排水管道不设透气管，则容易降低排水流量，并使排水管道内形成负压，破坏水封，若在立管顶部设置吸气阀即可解决，该阀负压时开启吸气，正压时关闭，臭气无法逸进室内，该阀还有如下作用：替代室外通气帽，建设屋面干净美观；替代环形通气管及通气立管，节约空间；作为排水检查口，便于疏通管道。
3 同层排水应用
在日常施工和维修中，经常会遇到由于管材质量或施工不当，造成排水支管漏水，或在进行排水支管施工时，破坏了卫生间的防水层，排水支管穿过卫生间楼板处，因为处理不当造成卫生间漏水等现象，这除了我们具体施工人员在施工过程中注意提高工程质量，改变排水支管的布置方式，也是解决卫生间漏水的重要方法。
常规的卫生间排水支管都布置在卫生间楼板下，当该部分排水支管或卫生间楼板发生漏水现象时，通常会给下层住户造成一定的影响，现在有一种叫同层排水的布管方式，可以从根本上解决上述问题。
此布管方式的具体做法是：提高卫生间的地面高度（实际高度随选用的排水管材料及实际的布管方式而定），例如：当使用HDPE管时即高密度聚乙烯管，所需高度为100-150mm，按施工图的设计将管道设在楼板内，在隐蔽前，对该部分排水支管进行灌水试验，并报监理验收，然后，填充砂浆覆盖管道即可。
注意：管道应设在防水层上，在施工时应尽量注意保护防水层。
在土建填充砂浆时，必须有专人在现场看护，防止土建施工人员在捣实砂浆时，将排水支管移位或损坏。
如某工程，在卫生间排水支管设计方面，全面采用了同层排水方案，并设计选用了强度高、严密性和耐腐蚀性较好、低噪音的HDPE管。
在施工中，我们发现，要实现同层排水的设计理念，在选择排水支管材质和卫生洁具型式方面有很强的强制性。
在选择过程中，发现能满足同层排水布置方式的管材确实不多。
例如，最理想的芯层发泡UPVC管，虽然管材本身的强度及耐腐蚀性能满足埋于地里而不轻易损坏，但其管道粘接连接口却不能让人放心，除非将卫生间地面架空，其地面为活动地板，将UPVC管置于其内，这样势必增加建筑装修成本，而且卫生间面积不大，维修空间狭小，其实用性不大，最后还是选了HDPE 管。
由于HDPE管的连接方式为热溶，因此，该管道无需维修。
或使用同层排
水布管方式较经济实用，但有如下问题，在设计及施工中需要注意：尽可能将坐便器排水口靠近排水立管井安装，这样就避免了卫生间地坪内埋设大口径排水管的可能性，降低了卫生间地面厚度，而且一旦该部分管道发生堵塞现象，也便于疏通；其余排水支管应尽量靠墙角布置，这样就避免了将整个卫生间地面抬高，而只在墙角部分将管道覆盖即可；面盆排水存水弯尽量采用P型存水弯，从而使该部分排水支管有可能设于卫生间墙内，这样不仅保证了排水支管的坡度，也减少了管道在卫生间的地面占用面积。
4 W型元承口机制柔性排水铸铁管的施工方法和注意事项
4.1材料简介
W型无承口机制柔性排水铸铁管是在STL型基础上发展起来的新型管材，工艺上有很大创新。
W型无承口直管及管件摒弃传统的立模或横模浇筑而采用高速离心铸造技术，其组织致密、管壁薄、外观光滑、无沙眼和夹渣，抗拉与抗压强度高。
直管长度为3m，大大减少了中间接头数量并可按照需要截取任意长度，节省管材，降低消耗及成本。
W型无承口管箍采用带肋不锈钢卡箍，内衬橡胶圈柔性连接，抗震性能较好，允许在一定范围内摆且不会渗漏。
4.2施工方法
4.2.1下料：用无锯齿来切割管材，要保证管口平直。
4.2.2连接：松开不锈钢卡箍，取出内衬橡胶圈，将橡胶圈和不锈钢卡箍套入管口一侧，待管口对齐后，将橡胶圈置于接口上，锁紧不锈钢卡箍紧固螺丝即完成管道连接。
4.2.3支架设置
在直管段上就管材强度而言，每3m设置个支架，也是可以的。
但由于W 型无承口机制柔性排水铸铁管接口属柔性接口，当支架置于直管段中段时，理论上找到管道重心点也可将管道保持平衡，实际工作中，此点较难找，因此，常常无法使管道接口保证平滑，影响了管道坡度，在实际施工中，我们采取了每隔1.5m设置一个支架的方法来进行支架布置，结果证明，此间距较好解决了管道外观和管道坡度问题，在其它管段上，我们仍然比照承插铸铁排水管的支架设置要求，每个接口处设置一个支架。
在进行承插铸铁排水管和UPVC排水管施工时，我们通常选择圆钢做吊架材料。
这样，不仅节约了钢材，方便了施工，同时也降低了建筑物的承重，在进行W型无承口机制柔性铸铁管施工时，一开始在选择支架型材时，我们也考虑了圆钢做吊架，并且完成了不少管道的安装，在直管段施工中，若支架吊点成直线，安装好的管道其水平度尚可控制在允许范围内，而在进行卫生间排水支管施工时，由于该部位零件较多，接口较多，若继续用圆钢做吊架，则管道外形很难看，水平度无法控制，发现问题后，及时采用了角钢做吊架。
实践证明，若下料
准确，用角钢做W型无承口机制铸铁排水管支管的支架用料，能较好地保证管道成形整齐，使其达到施工验收标准。
4.2.4灌水试验和通水试验
比照承插铸铁排水管和UPVC排水管，W型无承口机制铸铁排水管的灌水试验，相对要容易做，选择好灌水范围，在其管道下方拆除一段管道，装好用钢管制的堵头，即可进行范围的灌水试验，或用气堵也可。
在进行通水试验时，若发现管道有堵塞现象，确定堵塞部位后，拆除管道不锈钢卡箍，即可进行管道清理工作。
4.3注意事项
在进行W型无承口机制铸铁排水管的施工时，有以下几点需要注意：管道切口一定要整齐，否则无法保证管道接口的严密性；管道接口处两端管材的外径要保证一致，一旦发现不一致时更换或进行修整；设置支架时，其支架根部位置一定要用线拉来确定吊点位置，用支架的整齐来保证管道的外观整齐，而不是反之。
针对排水管的布置，上面谈了一点的新的排水管的布置方法和管材施工方法，以上经验供同行参考。
对于普通购房者来说，同层排水系统是一个十分陌生的概念，而同层排水系统所解决的卫生间冲水噪音、地漏泛浊气等让我们头疼不已的麻烦却是我们在日常生活中经常碰到的。
在兰州，同层排水系统的第一次亮相就在鸿运润园。
23日、24日，鸿运润园C2区盛大开盘，在这个实现自我超越、品质全面升级的样板工程中，最吸引购房者的就是其所运用的大量高科技含量的技术和设备，尤其是在兰州首次出现的“同层排水系统”更是成为润园又一次创造开盘神话的最大“功臣”。
同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，整体结构合理，所以不易发生堵塞，而且容易清理、疏通，用户可以根据自己的爱好和意愿，个性化的布置卫生间洁具的位置。
它还具备了以下诸多优点：
1.房屋产权明晰：卫生间排水管路系统布置在本层(套)业主家中，管道检修可在本层(家中)内进行，不干扰下层住户。
2.卫生器具的布置不受限制：因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。
3.排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。
4.渗漏水几率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的几率，也能有效地防止疾病的传播。
5.不需要旧式P弯或S弯：由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。
现在由旧式P弯和S弯产生而其自身无法克服的弊端，同层安装排水方式可以全部解决。
毫无疑问，住宅的高科技含量代表了未来住宅的发展方向，我们要为同层排水系统叫好，更要为那些致力于住宅科技含量研发和运用的开发者们叫好！。
