医院给排水设计及施工要点

  • 格式：doc
  • 大小：66.50 KB
  • 文档页数：13

医院给排水设计及施工要点 一．洗衣房用水量计算： 现代化医院，各种设施越来越齐备，对医护的要求也越来越高，衣物配置随之增多、洗换周期随之缩短，洗衣量增多，因此，对设置洗衣房的医院来说，洗衣量、用水标准的选取直接影响到用水量的大小。下面就洗衣量和用水量标准的选取问题进行探讨： 1. 洗衣量和用水量： 表1摘录于2003版《全国民用建筑工程设计技术措施?给水排水》（以下简称《技术措施》）： 表1

序号 建筑名称 每床每月洗衣量 序号 建筑名称 每床每月洗衣量

1 100床以下的综合医院 50公斤 3 外科、妇科、儿科 60公斤 2 内科、神经外科 40公斤 4 妇产科 80公斤 又根据《建筑给排水设计规范》GB50015（2003版）（以下简称《规范》），洗衣房用水量标准为：40-80L/公斤干衣；《医院管理学?医院建筑分册》（以下简称《医院管理学》）给水系统章节中提出医院洗衣量一般为2-3公斤/床.天，洗衣最高用水量为60-80 L/公斤干衣。 本公司承接的医院多为床位数500以上的综合性医院，按上述要求，衣物总的平均换洗量取值为：50-60公斤/每床.每月，洗衣房每月工作25天，一天8小时；则可换算为：2-2.4公斤/床.天。 另查有关资料：欧美国家公立医院衣物总的平均换洗量为：10-15磅/床.天=4.5-6.8公斤/床.天 （1磅=0.454公斤），洗衣房用水量取值为：10-15 L/公斤干衣。 台湾岛内高级综合医院衣物总的平均换洗量为：8-14磅/床.天=3.6-6.4公斤/床.天，工作时间：7天/周，7时/天，洗衣房用水量取值为：10-15 L/公斤干衣。 2.比较分析： 将上述洗衣量与用水量汇总于下表： 表2

洗衣量 用水量 备注 《医院管理学》 2-3公斤/床.天 60-80L/公斤干衣 《给排水技术措施》、《规范》 2-2.4公斤/床.天 40-80L/公斤干衣 台湾综合医院 3.6-6.4公斤/床.天 10-15 L/公斤干衣 欧美国家公立医院 4.5-6.8公斤/床.天 10-15 L/公斤干衣

由上表可见，境外医院的平均洗衣量是国内医院平均洗衣量的2-3倍，而每公斤干衣的平均用水量则是国内的 25%-20%。笔者就此，对国内几家大型知名工业洗衣机厂生产的医院常用规格的工业洗衣机产品进行分析对比，结果见表3.1和表3.2， 表3.1

生产商 全自动洗衣机 干衣量 耗水量 N 干衣量 耗水量 N 干衣量 耗水量 N

A XG系列 50Kg 180Kg 3.6 75Kg 370Kg 5 100Kg 450Kg 4.5 B XPG系列 50Kg 316Kg 6.33 70Kg 443Kg 6.33 100Kg 632Kg 6.33 C XPG系列 50Kg 300Kg 6 70Kg 450Kg 6.4 100Kg 650Kg 6.5 A XG系列 150Kg 200Kg 710Kg 3.6 250K B XPG系列 150Kg 850Kg 5.67 200Kg 1100Kg 5.5 250K C XPG系列 150Kg 900Kg 6 200Kg 1200Kg 6 250K 1500Kg 6

备注：N=耗水量(L) / 1 Kg干衣量 表3.2 生产商 全自动洗脱两用机 干衣量 耗水量 N 干衣量 耗水量 N 干衣量 耗水量 N

A XGQ系列 50Kg 1200Kg 24 75Kg 1500Kg 22 100Kg 1800Kg 18 B XGQ-A系列 50Kg 1200Kg 24 70Kg 1250Kg 18 100Kg 1800Kg 18

备注：N=耗水量(L) / 1Kg干衣量 通过表3.2 & 3.3可知，随着工业技术的发展，洗衣机工艺技术的提高，耗水量较之以往有大幅度的下降，另外，视衣物的污染程度的不同，采用的洗衣流程不同，用水量也有所不同；如采用一洗二漂的洗衣流程，则表3.1的N数据应乘3，如采用一洗三漂的洗衣流程，则表3.1的N数据应乘4，具体见表3.3

表3.3 生产商 洗衣机 干衣量 N 3N 4N 干衣量 N 3N 4N 干衣量 N 3N 4N

A XG系列 50Kg 3.6 10.8 14.4 75Kg 5 15.0 20 100Kg 4.5 13.5 18 B XPG系列 50Kg 6.33 19.0 25.3 70Kg 6.33 19.0 25.3 100Kg 6.33 19.0 25.3 C XPG系列 50Kg 6 18.0 24 70Kg 6.4 19.2 25.6 100Kg 6.5 19.5 26 A XG系列 150Kg 200Kg 3.6 10.8 14.4 250K B XPG系列 150Kg 5.67 17.0 22.7 200Kg 5.5 16.5 22 250K C XPG系列 150Kg 6 18.0 24 200Kg 6 18.0 24 250K 6 18.0 24 综合表3.2和表3.3：完成1公斤干衣的洗衣过程，耗水量约为：18-26L，由此可见，用水量按《规范》要求40-80 升/公斤干衣取值，计算结果较大。 结论：在洗衣房设计计算时，洗衣量因每座医院衣、被的材质、更换频率，手术室的使用频率、使用程度，员工人数等因素的不同而有所不同，用水量会因衣物污染程度的不同、选取洗衣流程的不同而有所不同。但总的来说，洗衣量随着医护要求的提高应增加，而每公斤干衣的耗水量随洗衣机性能的提高而减少。根据上述的分析讨论，笔者在此认为，在医院洗衣房设计计算时，洗衣量可取：4-6公斤/床.天，用水量可取：20-30 升/公斤干衣量。 二.化粪池的设置： 新建综合医院的污水经由设在医疗建筑区域内的污水处理站处理后排入市政污水管网。医疗建筑区域排出的粪便污水先经化粪池处理后，再与其它废、污水汇流进入污水处理站进行二级生化处理。 由于医院废、污水中含有大量的卫生纸、没有发酵的粪便以及一些有机的、生物性的固体物质，而这些物质不能直接进入污水生化处理系统，必须先经过沉淀、发酵。这就是《规范》之所以要求医疗卫生区域排出的粪便污水须先经化粪池处理的原因。 我们知道生化处理是利用微生物的代谢作用，使污水中呈溶解、胶体状态的有机污染物转化为稳定的无害物质。其主要方法：一是利用好氧微生物作用的好氧氧化法，二是利用厌氧微生物作用的厌氧还原法。污水通过化粪池的分格沉淀，在化粪池中进行的是厌氧消化处理过程，而在污水的二级生化处理过程中，多采用好氧氧化法中的生物膜法。 《技术措施》、《建筑给水排水设计手册》表述的二级处理工艺流程如下图所示： 笔者在设计某家医院时依照常规设计:粪便污水先经化粪池处理后与废水并入同一排水管网排至院区污水处理站进行二级生化处理，接手进行污水处理站设计的专业污水处理设计公司提出：经过化粪池处理的污水在进行生化处理时，效果不理想，部分原因是微生物所必需的营养物质不够，要达到理想的出水效果，需另行投加营养物质，为此该公司提出取消化粪池。 问题是：不设置化粪池，含有没有经过沉淀、发酵固体有机物的废、污水是不能直接进入生化处理系统，这个矛盾如何解决。 据了解，境外医院污水处理系统通常不设化粪池，但相对于同样的工程其调节池的容积大于境内医院污水处理系统的调节池容积。而通常我们在设计境内医院时，充分利用建筑用地尽可能地最大化医疗建筑区域，这样一来，留给室外管线及室外污水处理构筑物的空间极少，加之必须设置的绿化隔离带，不允许污水处理系统占地过多。因此，加大调节池的容积不可取，为此，该环保设计公司提出：取消化粪池，在上述流程中，于格栅之后增加消化池。利用厌氧发酵的原理降减水中的固体有机物。设计消化池的有效停留时间为2-3小时，使消化池中轻于水的油类部分在水面上结成壳并使其下的水保持厌氧状态，发生厌氧消化反应并分解，使重于水的固体物质（主要是粪便）分解并沉积下来，其作用原理基本同化粪池，从而取代化粪池的设置。当然所增加的消化池需要定期清掏。 如我们在设计医院时所采用的设置消化池替代化粪池（不增加调节池的容积）生化处理流程，能得到合理的应用并达到理想的处理效果满足国家医疗建筑污水的排放要求。那么，这一生化处理流程将有着积极的意义：在有利于医疗建筑区域室外管线的总体布置的同时，使总体环境方面得到一个很好的改善。首先，将沿建筑物四周布置的化粪池集中在污水处理站区域里，臭气排放得到统一处理；其二，一个500床位、门诊量在2000人左右的综合医院，一般需设置二个化粪池，化粪池总有效容积通常在180-190m3，占地面积约150m2,如果合成一个消化池，其有效容积通常在70-80m3，占地面积约20-30m2,可节约化粪池的占地面积并方便建筑物室外管线的敷设；与此同时，医疗建筑的室内排水系统可采用单立管加专用通气管的排水体制，废、污不分流，而把室内排水设计的重点放在通气管路系统的设置上，这样不仅可节省一套排水管路的费用，同时也节省了建筑物内管道的敷设空间。 为此，我们希望与专业的污水处理公司、医疗建筑给排水设计人员和专家就下述问题进行进一步的探讨，以期优化我们的设计： ①化粪池是不是可以取消； ②由于医疗建筑废、污水均应该进行深化处理，所以医疗建筑的室内排水系统是不是应该采用单立管加专用通气管的排水体制。

三.中心供应的给排水设计： 中心供应是向整个医疗建筑区域提供各种无菌器材、敷料和其它无菌物品的重要科室，保证无菌物品的质量是供应室的核心，是预防热源反应和减少医院感染发生的重要环节。给排水专业在该区域的设计内容涉及到：冷水、热水、软水、RO水、排水、通气及消防。

中心供应室通常由污染区、清洁区、无菌区和一般工作区组成。 每个区域对用水及排水的要求不一样，有些方面因为没有统一的设计标准会使设计人员无所适从，有些小细节则是容易被忽视的，如： ①关于喷淋喷头、消火栓等消防设施的设置位置： 有观点认为，在无菌区和无菌物品发放区不应布置喷淋喷头，原因不言而明；境外医院设计

合集下载

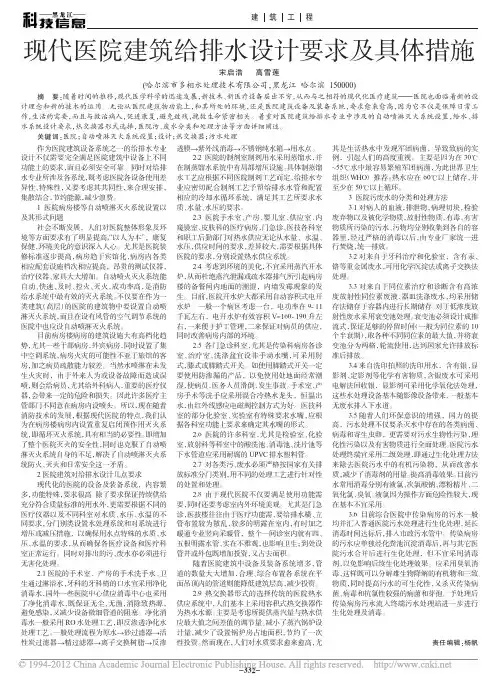

现代医院建筑给排水设计要求及具体措施

现代医院建筑给排水设计要求及具体措施


器，会带来一定的危险和损失。因此许多医疗主 房手术等洗手应采用混合冷热水龙头，恒温出 这些水处理设备基本随影像设备带来，一般基本
管部门不同意在病房内设喷头。所以，现在随着 水，由红外线感应电磁阀控制方式为好。医技科 无废水排入下水道。
消防技术的发展，根据现代医院的特点，我们认 室的部分化验室、实验室有特殊要求水嘴，应根
个半衰期），取各种不同同位素的最大值，并将衰
势，尤其一些干部病房，外宾病房，同时设置了集
2.5 各门急诊科室，尤其是传染科病房各诊 变池分为两格，轮流使用，达到国家允许排放标
中空调系统，病房火灾的可能性不亚于旅馆的客 室、治疗室，洗涤盆宜设非手动水嘴，可采用肘 准后排放。
房，加之病员疏散能力较差。当然水喷淋在未发 式，膝式或脚踏式开关。如使用脚踏式开关一定
淋灭火系统自身的不足，解决了自动喷淋灭火系 下水管道应采用耐腐的 UPVC 排水塑料管。
处理终端宜采用二级处理，即通过生化处理方法
统防火、灭火和日常安全这一矛盾。
2.7 对各类污、废水必须严格按国家有关排 来除去医院污水中的有机污染物，从而改善水
2 医院建筑对给排水设计几点要求
放标准分门类别，用不同的处理工艺进行针对性 质，减少了消毒剂的用量。提高消毒效果。目前污
2.1 医院的手术室、产房的手术洗手水、卫 道的数量大大增加，合理、综合布置各系统在平 毒，这样既可以分解难生物降解的有机物和三致
生通过淋浴水，牙科的牙科椅的口水宜采用净化 面吊顶内的管道则能降低建筑层高，减少投资。 物质，同时提高污水的可生化性，又杀灭传染病
消毒水，国外一些医院中心供应消毒中心也采用
社会不断发展，人们对医院整体形象及环 窥镜室、皮肤科的医疗病房，门急诊、医技各科室 物质所污染的污水、污物均分别收集到各自的容
关于医院建筑给水排水系统施工规范

关于医院建筑给水排水系统施工规范

关于医院建筑给水排水系统施工规范医院作为救死扶伤的重要场所，其建筑的给水排水系统至关重要。

一个高效、安全、卫生的给水排水系统不仅能够保障医院的正常运转，还能为患者和医护人员提供良好的环境。

因此，在医院建筑的施工过程中，必须严格遵循给水排水系统的施工规范，确保系统的质量和性能。

一、施工前的准备工作在进行医院建筑给水排水系统施工之前，需要进行充分的准备工作。

首先，施工人员应熟悉施工图纸和相关技术规范，了解医院的功能布局和用水需求。

同时，要对施工现场进行勘察，确定管道的走向、预留孔洞的位置以及设备的安装位置等。

其次，要准备好施工所需的材料和设备。

给水排水系统常用的材料包括管材、管件、阀门、水泵等，这些材料必须符合国家相关标准和质量要求。

在采购材料时，要严格把关，选择质量可靠、性能优良的产品。

施工设备如电焊机、切割机、套丝机等也应提前准备好，并确保其性能良好、安全可靠。

此外，还需要制定详细的施工方案和施工进度计划。

施工方案应包括施工工艺、施工方法、质量控制措施、安全保障措施等内容。

施工进度计划要合理安排各个施工阶段的时间，确保施工能够按时完成。

二、给水系统的施工规范（一）管材的选择与安装医院建筑的给水系统一般采用不锈钢管、铜管或 PPR 管等。

不锈钢管和铜管具有良好的耐腐蚀性和卫生性能，但价格较高；PPR 管价格相对较低，但其耐温性能和强度稍逊一筹。

在选择管材时，应根据医院的实际情况和预算进行综合考虑。

管材的安装应符合相关规范要求。

管道的连接方式主要有焊接、螺纹连接和热熔连接等。

焊接连接应保证焊缝质量，不得有气孔、夹渣等缺陷；螺纹连接应保证螺纹的密封性，缠绕的密封材料应符合要求；热熔连接应控制好加热温度和时间，确保连接牢固、无渗漏。

（二）阀门的安装阀门是给水系统中的重要控制部件，其安装位置和数量应根据设计要求进行。

阀门的类型应根据管道的压力、介质和使用要求进行选择，如截止阀、球阀、蝶阀等。

阀门的安装应便于操作和维修，其手柄或手轮应朝向易于操作的方向。

给排水工程中的设计与施工要点

给排水工程中的设计与施工要点

给排水工程中的设计与施工要点在给排水工程的设计和施工中，有一些要点需要特别注意，以确保工程的顺利进行和质量的保障。

本文将重点介绍给排水工程中的设计和施工要点。

1.设计要点在给排水工程的设计中，关键要点如下：1.1 排水系统设计在设计排水系统时，需要考虑排水量、流速、管道材质、管道坡度、泵站布置等因素。

排水系统应合理布局，以保证排水畅通，防止积水和水浸。

1.2 防污染设计在设计给水系统时，要注意防止污染源对水质的影响。

需要合理设置污水收集和处理设施，确保排出水质符合相关标准，避免对环境造成污染。

1.3 强度计算在设计管道和设备时，需进行强度计算，以保证其能够承受正常使用和突发情况下的荷载。

此外，还需考虑地震和其他自然灾害的因素，确保工程的安全性。

2.施工要点在给排水工程的施工中，有一些要点需要注重，以确保施工质量和工程进度。

以下是重要的施工要点。

2.1 施工技术施工人员需要掌握相应的施工技术，熟悉相关施工操作规程，并遵守相应的安全操作规定。

特别是在深埋管道的施工中，要注意施工孔壁的支护，确保施工人员的安全。

2.2 材料选择和质量控制在给排水工程施工过程中，施工材料的选择和质量控制非常重要。

需要选择符合国家标准的材料，并保证材料质量符合要求，以确保工程的使用寿命和安全性。

2.3 施工监督在工程施工过程中，需要进行严格的施工监督，确保施工按照设计要求进行。

同时，还需密切关注施工现场的安全，保持与相关部门的沟通和协调。

3.验收要点在给排水工程的验收中，有一些要点需要特别关注，以确保工程的合格和可使用性。

3.1 工程质量验收在工程竣工后，需要进行相关的质量验收，包括材料验收、设备试运行和工程结构的验收等。

只有通过质量验收，才能确保工程的质量合格。

3.2 设计文件验收工程验收过程中还需对设计文件进行验收，包括设计文件的完整性和合规性等。

设计文件应包括工程施工图纸、设计说明、工程量清单等内容，以验证工程的设计符合要求。

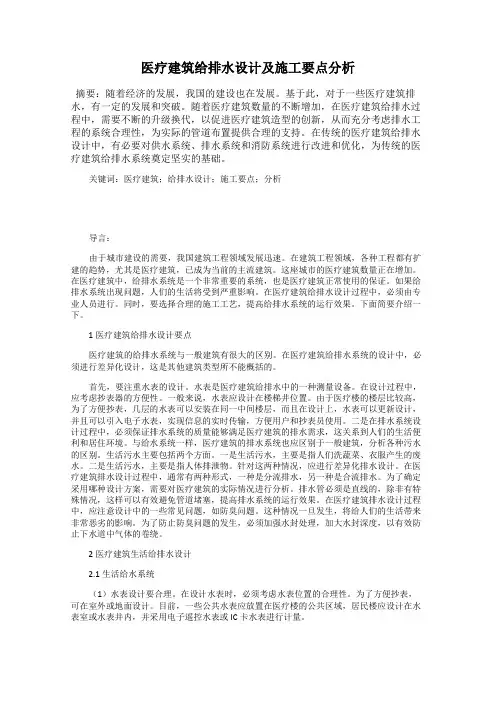

医疗建筑给排水设计及施工要点分析

医疗建筑给排水设计及施工要点分析

医疗建筑给排水设计及施工要点分析摘要：随着经济的发展，我国的建设也在发展。

基于此，对于一些医疗建筑排水，有一定的发展和突破。

随着医疗建筑数量的不断增加，在医疗建筑给排水过程中，需要不断的升级换代，以促进医疗建筑造型的创新，从而充分考虑排水工程的系统合理性，为实际的管道布置提供合理的支持。

在传统的医疗建筑给排水设计中，有必要对供水系统、排水系统和消防系统进行改进和优化，为传统的医疗建筑给排水系统奠定坚实的基础。

关键词：医疗建筑；给排水设计；施工要点；分析导言：由于城市建设的需要，我国建筑工程领域发展迅速。

在建筑工程领域，各种工程都有扩建的趋势，尤其是医疗建筑，已成为当前的主流建筑。

这座城市的医疗建筑数量正在增加。

在医疗建筑中，给排水系统是一个非常重要的系统，也是医疗建筑正常使用的保证。

如果给排水系统出现问题，人们的生活将受到严重影响。

在医疗建筑给排水设计过程中，必须由专业人员进行。

同时，要选择合理的施工工艺，提高给排水系统的运行效果。

下面简要介绍一下。

1医疗建筑给排水设计要点医疗建筑的给排水系统与一般建筑有很大的区别。

在医疗建筑给排水系统的设计中，必须进行差异化设计，这是其他建筑类型所不能概括的。

首先，要注重水表的设计。

水表是医疗建筑给排水中的一种测量设备。

在设计过程中，应考虑抄表器的方便性。

一般来说，水表应设计在楼梯井位置。

由于医疗楼的楼层比较高，为了方便抄表，几层的水表可以安装在同一中间楼层，而且在设计上，水表可以更新设计，并且可以引入电子水表，实现信息的实时传输，方便用户和抄表员使用。

二是在排水系统设计过程中，必须保证排水系统的质量能够满足医疗建筑的排水需求，这关系到人们的生活便利和居住环境。

与给水系统一样，医疗建筑的排水系统也应区别于一般建筑，分析各种污水的区别。

生活污水主要包括两个方面。

一是生活污水，主要是指人们洗蔬菜、衣服产生的废水。

二是生活污水，主要是指人体排泄物。

针对这两种情况，应进行差异化排水设计。
