某医院方案分析报告(给排水-冷却水系统)

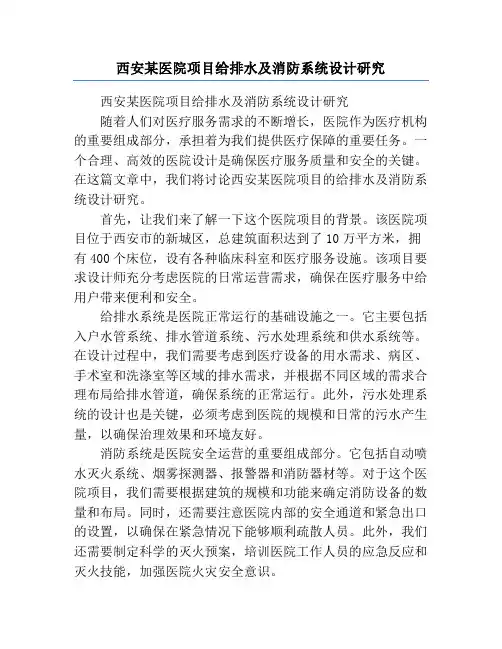

西安某医院项目给排水及消防系统设计研究西安某医院项目给排水及消防系统设计研究随着人们对医疗服务需求的不断增长，医院作为医疗机构的重要组成部分，承担着为我们提供医疗保障的重要任务。

一个合理、高效的医院设计是确保医疗服务质量和安全的关键。

在这篇文章中，我们将讨论西安某医院项目的给排水及消防系统设计研究。

首先，让我们来了解一下这个医院项目的背景。

该医院项目位于西安市的新城区，总建筑面积达到了10万平方米，拥有400个床位，设有各种临床科室和医疗服务设施。

该项目要求设计师充分考虑医院的日常运营需求，确保在医疗服务中给用户带来便利和安全。

给排水系统是医院正常运行的基础设施之一。

它主要包括入户水管系统、排水管道系统、污水处理系统和供水系统等。

在设计过程中，我们需要考虑到医疗设备的用水需求、病区、手术室和洗涤室等区域的排水需求，并根据不同区域的需求合理布局给排水管道，确保系统的正常运行。

此外，污水处理系统的设计也是关键，必须考虑到医院的规模和日常的污水产生量，以确保治理效果和环境友好。

消防系统是医院安全运营的重要组成部分。

它包括自动喷水灭火系统、烟雾探测器、报警器和消防器材等。

对于这个医院项目，我们需要根据建筑的规模和功能来确定消防设备的数量和布局。

同时，还需要注意医院内部的安全通道和紧急出口的设置，以确保在紧急情况下能够顺利疏散人员。

此外，我们还需要制定科学的灭火预案，培训医院工作人员的应急反应和灭火技能，加强医院火灾安全意识。

为了更好地实施给排水及消防系统设计，我们可以借鉴其他医院项目的成功经验。

先进的技术手段和专业的设计团队可以提供有针对性的解决方案。

此外，合理的材料选择和科学的施工技术也是保证系统质量的重要因素。

另外，项目的验收和后期维护也是不可或缺的。

通过定期检查和维护，我们可以发现并及时解决系统中可能存在的问题，确保系统的长期运行效果。

总结起来，西安某医院项目的给排水及消防系统设计研究至关重要。

合理设计的给排水系统可以满足医疗设备和病房的用水需求，并保证污水处理合规。

医院给排水施工方案和措施1. 引言医院给排水施工方案和措施是在医院建设和改造过程中的重要环节。

正确的给排水系统设计和施工可以保障医院的正常运营，提高医疗服务质量，确保患者的健康和安全。

本文将介绍医院给排水施工方案和措施，包括设计原则、流程、材料选取和施工要点等。

2. 设计原则2.1 流程分析：在设计给排水系统之前，需要对医院内各个科室的用水需求进行分析。

了解各个区域的用水量和排水量，以便合理布局给排水管线和设备。

2.2 合理布局：根据医院的实际情况，合理布置给水管道和排水管道的路径，减少管道的弯曲和延长。

尽可能地缩短管道长度，降低水力损失以及管道维护的难度。

2.3 安全可靠：给排水系统的设计必须考虑到医院的安全和稳定运行。

设计中需充分考虑应急水源、泵房、备用设备、自动报警系统等相关设施，以应对紧急情况。

3. 施工流程3.1 前期准备：确定施工方案和施工队伍，编制详细施工计划，并根据设计图纸进行现场勘察和标定。

3.2 施工材料采购：根据设计要求，采购符合国家标准的管道、阀门、配件等施工材料。

确保材料的质量和合规性。

3.3 施工前预验收：在施工前，对材料进行验收，确保材料符合设计要求和相关标准。

3.4 管道敷设：根据设计图纸，按照要求进行管道敷设。

在敷设过程中，需要注意管道的安装定位、坡度设置和管道的保护。

3.5 管道连接：管道敷设完成后，进行管道连接和固定。

连接处必须严密、牢固，确保不漏水、不渗水。

3.6 测试和调试：施工完成后，对给排水系统进行压力测试和功能测试，确保系统的正常运行和安全可靠性。

3.7 完工验收：系统测试合格后，进行完工验收，对施工质量进行评估和验收。

4. 施工要点4.1 施工人员素质：给排水施工需要具备一定的专业知识和技能，施工人员应具备相关专业证书，并接受过相关培训和安全意识教育。

4.2 安全施工：在施工过程中，施工人员应严格遵守安全操作规程，佩戴个人防护装备，并按照相关标准和规范进行施工。

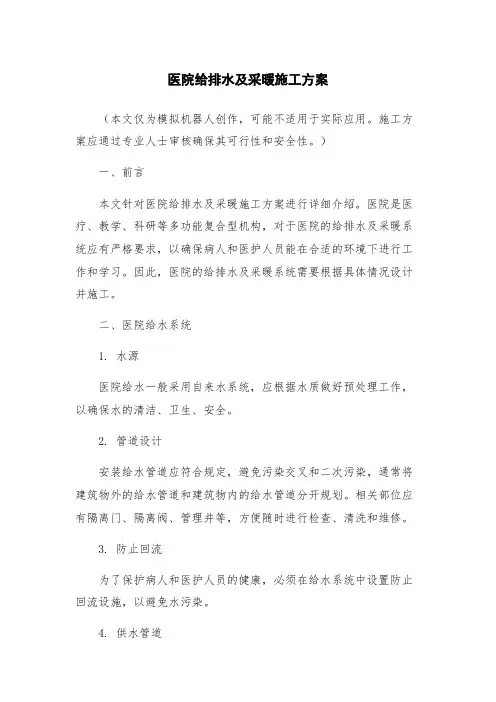

医院给排水及采暖施工方案（本文仅为模拟机器人创作，可能不适用于实际应用。

施工方案应通过专业人士审核确保其可行性和安全性。

）一、前言本文针对医院给排水及采暖施工方案进行详细介绍。

医院是医疗、教学、科研等多功能复合型机构，对于医院的给排水及采暖系统应有严格要求，以确保病人和医护人员能在合适的环境下进行工作和学习。

因此，医院的给排水及采暖系统需要根据具体情况设计并施工。

二、医院给水系统1. 水源医院给水一般采用自来水系统，应根据水质做好预处理工作，以确保水的清洁、卫生、安全。

2. 管道设计安装给水管道应符合规定，避免污染交叉和二次污染，通常将建筑物外的给水管道和建筑物内的给水管道分开规划。

相关部位应有隔离门、隔离阀、管理井等，方便随时进行检查、清洗和维修。

3. 防止回流为了保护病人和医护人员的健康，必须在给水系统中设置防止回流设施，以避免水污染。

4. 供水管道应选用合适的供水管道，根据医院的使用情况，应设立多个供水水箱，充分保障医院各区域的需水量。

三、医院排水系统1. 排水管道设计医院排水系统应根据医院的实际情况和要求设计。

在一级和二级的医院，应分别设立一套污水管和一套污水处理系统。

排水管道的规划和布置必须符合行业标准，避免不正当的管道连接，保护环境和居民健康。

2. 排水设备医院排水设备要求齐全，包括泵、流量计、流量调节器、旋流器、曝气器、沉淀池、淤泥池等，以确保排水卫生合格，并达到排放标准。

3. 检修孔医院排水系统的设计与安装应设置足够的检修孔，方便日常的维护、检查和疏通。

4. 排污管道医院排污管道的设计应注意管道的连续性和材料的耐腐蚀性，以确保管道的可靠性和长期性。

在管道的布置上，应让其保持足够的坡度，使排水系统能达到排污的目的。

四、医院采暖系统1. 采暖形式医院采用的采暖形式要贴切，根据医院不同部分、不同场地选择不同的采暖方式，以合理利用能源，并保证医院内部的采暖效果良好。

2. 采暖设备医院根据具体情况选择不同的采暖设备，例如集中供暖系统、燃气锅炉、空调系统等。

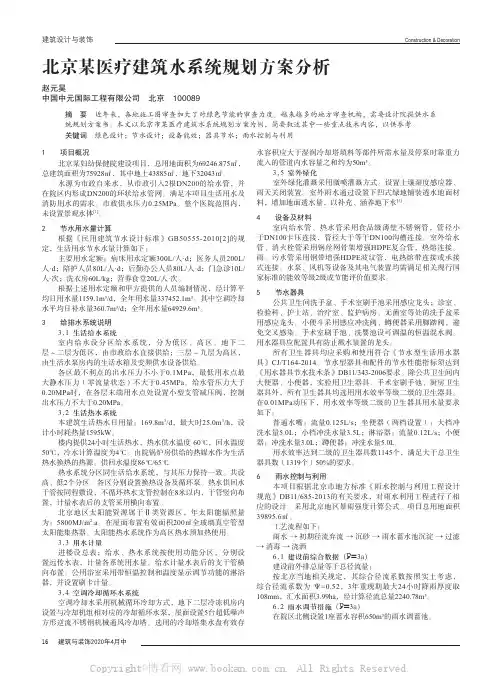

建筑设计与装饰Construction & Decoration16 建筑与装饰2020年4月中 北京某医疗建筑水系统规划方案分析赵元昊中国中元国际工程有限公司 北京 100089摘 要 近年来，各地施工图审查加大了对绿色节能的审查力度。

越来越多的地方审查机构，需要设计院提供水系统规划方案书。

本文以北京市某医疗建筑水系统规划方案为例，简要叙述其中一些重点技术内容，以供参考。

关键词 绿色设计；节水设计；设备能效；器具节水；雨水控制与利用1 项目概况北京某妇幼保健院建设项目，总用地面积为69246.875㎡，总建筑面积为75928㎡，其中地上43885㎡，地下32043㎡。

水源为市政自来水，从市政引入2根DN200的给水管，并在院区内形成DN200的环状给水管网。

满足本项目生活用水及消防用水的需求。

市政供水压力0.25MPa 。

整个医院范围内，未设置景观水体[1]。

2 节水用水量计算根据《民用建筑节水设计标准》GB50555-2010[2]的规定，生活用水节水水量计算如下：主要用水定额：病床用水定额300L/人·d ；医务人员200L/人·d ；陪护人员80L/人·d ；后勤办公人员80L/人·d ；门急诊10L/人·次；洗衣房60L/kg ；营养食堂20L/人·次。

根据上述用水定额和甲方提供的人员编制情况，经计算平均日用水量1159.1m³/d ，全年用水量337452.1m³。

其中空调冷却水平均日补水量360.7m³/d ；全年用水量64929.6m³。

3 给排水系统说明3.1 生活给水系统室内给水设分区给水系统，分为低区、高区。

地下二层～二层为低区，由市政给水直接供给；三层～九层为高区，由生活水泵房内的生活水箱及变频供水设备供给。

各区最不利点的出水压力不小于0.1MPa ，最低用水点最大静水压力（零流量状态）不大于0.45MPa 。

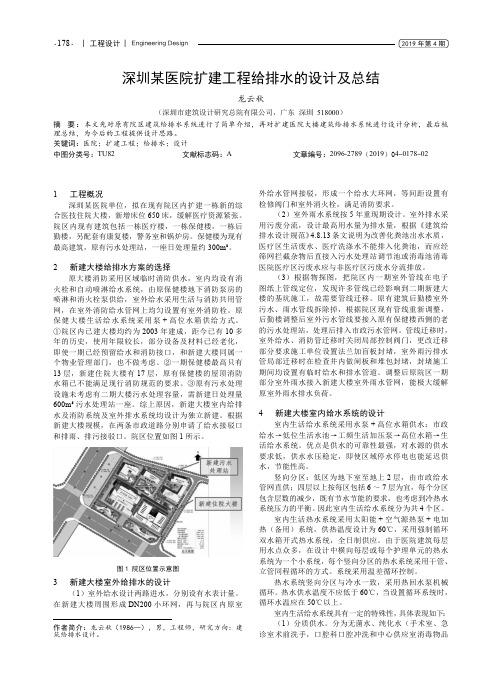

| 工程设计 | Engineering Design ·178·2019年第4期深圳某医院扩建工程给排水的设计及总结龙云秋（深圳市建筑设计研究总院有限公司，广东 深圳 518000）摘 要：本文先对原有院区建筑给排水系统进行了简单介绍，再对扩建医院大楼建筑给排水系统进行设计分析，最后梳理总结，为今后的工程提供设计思路。

关键词：医院；扩建工程；给排水；设计中图分类号：TU82 文献标志码：A 文章编号：2096-2789（2019）04-0178-02作者简介：龙云秋（1986—），男，工程师，研究方向：建筑给排水设计。

1 工程概况深圳某医院单位，拟在现有院区内扩建一栋新的综合医技住院大楼，新增床位650床，缓解医疗资源紧张。

院区内现有建筑包括一栋医疗楼，一栋保健楼，一栋后勤楼，另配套有康复楼，警务室和锅炉房。

保健楼为现有最高建筑，原有污水处理站，一座日处理量约300m³。

2 新建大楼给排水方案的选择原大楼消防采用区域临时消防供水，室内均设有消火栓和自动喷淋给水系统，由原保健楼地下消防泵房的喷淋和消火栓泵供给，室外给水采用生活与消防共用管网，在室外消防给水管网上均匀设置有室外消防栓。

原保健大楼生活给水系统采用泵+高位水箱供给方式。

①院区内已建大楼均约为2003年建成，距今已有10多年的历史，使用年限较长，部分设备及材料已经老化，即使一期已经预留给水和消防接口，和新建大楼同属一个物业管理部门，也不做考虑。

②一期保健楼最高只有13层，新建住院大楼有17层，原有保健楼的屋顶消防水箱已不能满足现行消防规范的要求。

③原有污水处理设施未考虑有二期大楼污水处理容量，需新建日处理量600m³污水处理站一座。

综上原因，新建大楼室内给排水及消防系统及室外排水系统均设计为独立新建。

根据新建大楼规模，在两条市政道路分别申请了给水接驳口和排雨、排污接驳口。

院区位置如图1所示。

3 新建大楼室外给排水的设计（1）室外给水设计两路进水，分别设有水表计量。

某医院给排水设计方案摘要：本文结合工程实例及笔者的工作经验，介绍了某医院的工程概况，就其给排水设计方案进行了详细的论述。

关键词：医院；给水排水；设计Abstract: combining with engineering examples and the author’s work experience, this paper introduces the general situation of the engineering a hospital, the water supply and drainage design schemes are discussed in details.Key words: hospital; Water; design医院是为了实现人才培养、科技研发、社会服务三个职能的有机结合与复合发展需要。

不断改善人民群众的就医环境和条件，提高医疗服务水平和服务质量是促进社会发展的重要基础工作。

该项目用地用地南面为城市道路，东侧、东北侧为少量民房和过境公路，西侧为城市规划道路。

周边用地对医院建筑无特殊要求，城市道路交通较为便利，地形规则，地势北高南低，城市给排水、供电、通讯等基础设施已经规划，是较好的医院建筑用地。

医院总规划净用地面积为7.04公顷，总建筑面积约为8.9万㎡：包括一期地上建筑面积3.2万㎡，远期地上建筑面积4.2万㎡，地下建筑面积1.5万㎡。

总床位900床：包括一期400床，远期500床。

由1座10层高的住院楼、1座4层的门诊楼、1座4层的医技楼和1座3层后勤服务综合楼组成。

一、给水生活给水系统本工程水源为城镇自来水。

生活给水由市政自来水管网保证供给，水质满足《生活饮用水卫生标准》要求，管网压力约为0.25 MPa。

引入管在院区内布置成环状给水管网，在院区内与各相应管网连接。

本工程在住院楼地下一层的贮水池和加压泵组向给水系统供水。

根据建筑高度、建设标准、建筑内使用功能、水源条件、节水、节能和供水安全等原则，本工程给水系统分为2个区：住院楼地下室、门诊医技为低区，为市政直供；住院楼1-12层为高区，为加压泵供给。

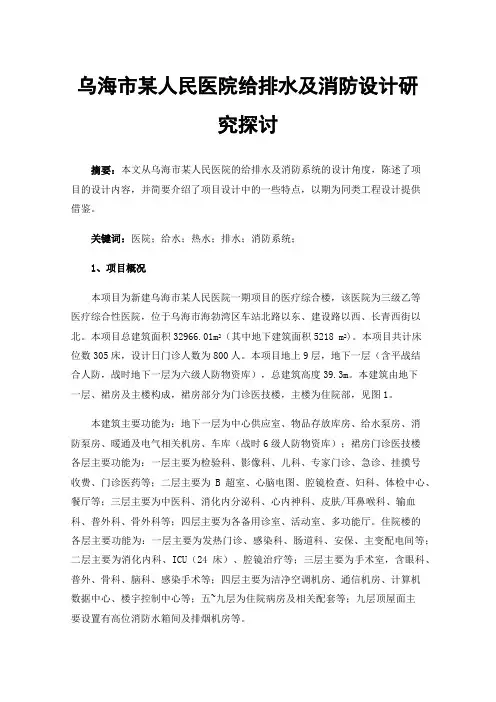

乌海市某人民医院给排水及消防设计研究探讨摘要：本文从乌海市某人民医院的给排水及消防系统的设计角度，陈述了项目的设计内容，并简要介绍了项目设计中的一些特点，以期为同类工程设计提供借鉴。

关键词：医院；给水；热水；排水；消防系统；1、项目概况本项目为新建乌海市某人民医院一期项目的医疗综合楼，该医院为三级乙等医疗综合性医院，位于乌海市海勃湾区车站北路以东、建设路以西、长青西街以北。

本项目总建筑面积32966.01m2（其中地下建筑面积5218 m2)。

本项目共计床位数305床，设计日门诊人数为800人。

本项目地上9层，地下一层（含平战结合人防，战时地下一层为六级人防物资库），总建筑高度39.3m。

本建筑由地下一层、裙房及主楼构成，裙房部分为门诊医技楼，主楼为住院部，见图1。

本建筑主要功能为：地下一层为中心供应室、物品存放库房、给水泵房、消防泵房、暖通及电气相关机房、车库（战时6级人防物资库）；裙房门诊医技楼各层主要功能为：一层主要为检验科、影像科、儿科、专家门诊、急诊、挂摸号收费、门诊医药等；二层主要为B超室、心脑电图、腔镜检查、妇科、体检中心、餐厅等；三层主要为中医科、消化内分泌科、心内神科、皮肤/耳鼻喉科、输血科、普外科、骨外科等；四层主要为各备用诊室、活动室、多功能厅。

住院楼的各层主要功能为：一层主要为发热门诊、感染科、肠道科、安保、主变配电间等；二层主要为消化内科、ICU（24床）、腔镜治疗等；三层主要为手术室，含眼科、普外、骨科、脑科、感染手术等；四层主要为洁净空调机房、通信机房、计算机数据中心、楼宇控制中心等；五~九层为住院病房及相关配套等；九层顶屋面主要设置有高位消防水箱间及排烟机房等。

本项目目前已经完成一期设计，主体结构已经完工。

2、系统设计图1乌海某人民医院效果图2.1、给水系统本工程的水源由市政提供，市政条件满足两路供水需求。

引入管由地块南侧的长青西街及东侧的在建道路引入两路DN200给水管，市政压力为0.20MPa，提供给小区内全部生活及消防用水量。

医院给排水施工方案和措施1. 引言医院作为重要的医疗机构，其给排水系统的设计和施工方案必须符合高标准的要求，以确保医院的正常运行和患者的生命安全。

本文将介绍医院给排水施工的方案和措施。

2. 给排水系统设计医院的给排水系统设计需要考虑以下几个方面： - 给水系统：医院给水系统应设计成可靠、稳定和灵活的系统，以满足日常用水需求和火灾应急需求。

给水系统的设计应考虑到医疗设备和手术室的用水需求，确保水质达标，同时考虑水压和水流量的合理分配。

- 排水系统：医院排水系统的设计应充分考虑到医疗废水和污水的排放，包括病房、手术室、洗手间等的排水需求。

排水系统的设计应符合相关的环保法规和标准，确保排放的废水和污水达到规定的标准。

3. 施工方案医院给排水施工方案需要严格按照设计方案进行施工，并考虑以下几个方面： - 施工材料选择：医院给排水施工所使用的材料应符合相关的标准和规定，具有防水、耐腐蚀和耐压等特性。

同时，应选择具备资质和信誉的供应商，以确保施工质量和材料的可靠性。

- 施工流程：医院给排水施工的流程应按照先进、科学和安全的原则进行，确保施工质量和施工进度。

施工人员应经过专业培训和资质认证，具备一定的经验和技能。

- 施工监控：医院给排水施工过程中需要进行严格的监控和检查，确保施工的合格性和安全性。

监控和检查包括施工材料的检查、施工过程的检查和施工质量的检查等。

4. 安全措施医院给排水施工中应采取以下安全措施以确保施工过程的安全性： - 施工现场管理：施工现场应进行科学、合理和安全的管理，包括办理相关手续、设置安全警示标志、进行施工交底等。

- 施工人员培训：施工人员应接受相关培训，了解施工过程中的安全规范和操作规程，提高安全意识和应急能力。

- 个人防护：施工人员应配备全套的个人防护装备，并正确佩戴和使用，切实做好自我保护。

- 安全监测：施工过程中应进行安全监测，包括施工现场的安全检查、设备的安全运行监测等，及时发现和解决安全隐患。

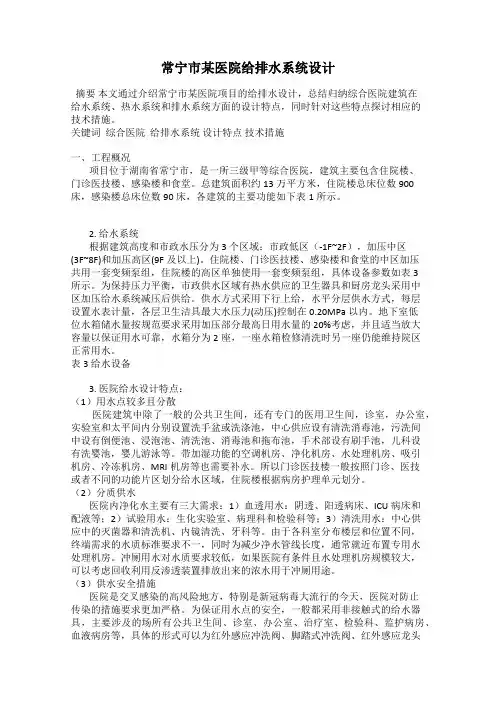

常宁市某医院给排水系统设计摘要本文通过介绍常宁市某医院项目的给排水设计，总结归纳综合医院建筑在给水系统、热水系统和排水系统方面的设计特点，同时针对这些特点探讨相应的技术措施。

关键词综合医院给排水系统设计特点技术措施一、工程概况项目位于湖南省常宁市，是一所三级甲等综合医院，建筑主要包含住院楼、门诊医技楼、感染楼和食堂。

总建筑面积约13万平方米，住院楼总床位数900床，感染楼总床位数90床，各建筑的主要功能如下表1所示。

2. 给水系统根据建筑高度和市政水压分为3个区域：市政低区（-1F~2F），加压中区(3F~8F)和加压高区(9F及以上)。

住院楼、门诊医技楼、感染楼和食堂的中区加压共用一套变频泵组，住院楼的高区单独使用一套变频泵组，具体设备参数如表3所示。

为保持压力平衡，市政供水区域有热水供应的卫生器具和厨房龙头采用中区加压给水系统减压后供给。

供水方式采用下行上给，水平分层供水方式，每层设置水表计量，各层卫生洁具最大水压力(动压)控制在0.20MPa以内。

地下室低位水箱储水量按规范要求采用加压部分最高日用水量的20%考虑，并且适当放大容量以保证用水可靠，水箱分为2座，一座水箱检修清洗时另一座仍能维持院区正常用水。

表3 给水设备3. 医院给水设计特点：（1）用水点较多且分散医院建筑中除了一般的公共卫生间，还有专门的医用卫生间，诊室，办公室，实验室和太平间内分别设置洗手盆或洗涤池，中心供应设有清洗消毒池，污洗间中设有倒便池、浸泡池、清洗池、消毒池和拖布池，手术部设有刷手池，儿科设有洗婴池，婴儿游泳等。

带加湿功能的空调机房、净化机房、水处理机房、吸引机房、冷冻机房、MRI机房等也需要补水。

所以门诊医技楼一般按照门诊、医技或者不同的功能片区划分给水区域，住院楼根据病房护理单元划分。

（2）分质供水医院内净化水主要有三大需求：1）血透用水：阴透、阳透病床、ICU病床和配液等；2）试验用水：生化实验室、病理科和检验科等；3）清洗用水：中心供应中的灭菌器和清洗机、内镜清洗、牙科等。

某医院给排水及采暖施工方案清晨的阳光透过窗帘，洒在书桌上，我的思绪如同一缕缕蒸腾的热气，随着手指在键盘上的敲击，逐渐汇聚成文字。

此刻，我将用十年的经验，为这家医院的给排水及采暖施工方案献上一份心意。

一、项目概况这家医院位于城市中心，交通便利，周边配套设施齐全。

医院占地面积约5万平方米，建筑总面积约10万平方米，主要包括门诊楼、住院楼、医技楼等。

给排水及采暖工程是医院基础设施的重要组成部分，关系到医院的正常运营和患者的生活品质。

二、施工目标1.确保给排水系统安全、稳定、可靠，满足医院日常用水需求。

2.采暖系统要保证冬季室内温度舒适，为患者提供一个温馨的治疗环境。

3.施工过程中，确保不影响医院正常运营和患者生活。

三、施工内容1.给水系统：包括给水管道、阀门、水泵、水箱等设施，确保医院各区域用水充足。

2.排水系统：包括排水管道、检查井、化粪池等设施，确保医院污水排放畅通。

3.采暖系统：包括锅炉、热交换器、管道、散热器等设施，确保冬季室内温度舒适。

四、施工方法1.给水系统：采用PE给水管材，热熔连接，施工简便，密封性好。

阀门采用铜制球阀，使用寿命长。

水泵选用高效节能型，运行稳定。

水箱选用不锈钢材质，卫生环保。

2.排水系统：采用UPVC排水管材，胶粘连接，施工方便。

检查井采用砖砌结构，便于维护。

化粪池采用钢筋混凝土结构，具有较强的承载能力和耐腐蚀性。

3.采暖系统：锅炉选用天然气锅炉，热效率高，环保节能。

热交换器选用板式换热器，传热效率高。

管道采用无缝钢管，焊接连接，强度高。

散热器选用钢制散热器，散热效果好。

五、施工步骤1.按照设计图纸，进行现场堪察，了解医院各区域用水需求，确定给水管道走向和管径。

2.根据排水系统设计，确定排水管道走向和管径，同时考虑化粪池的设置位置。

3.采暖系统施工前，对锅炉、热交换器、管道等进行选型，确定设备安装位置。

4.给水管道施工：挖沟、铺设管道、连接阀门、安装水箱等。

5.排水管道施工：挖沟、铺设管道、连接检查井、化粪池等。
