第五章 第五节 钢的回火

衢州市工程技术学校（衢州市技师学院）教案
教学时间 12月04日 教学对象 12数控1班-3班 课时
1
教学课题：第五节 钢的回火
教学目标：：：1、明确淬火钢不能直接使用；
2、理解淬火钢回火时组织与性能的变化；
3、掌握回火工艺、目的、分类和应用。

教学重点：回火工艺、目的、分类和应用。
教学难点：淬火钢回火时组织与性能的变化。
教学准备：
教学过程：
【交流与讨论】淬火是强化钢材最显著、最重要的方法，请问工件淬火后，能否直接使用？
为什么？
【板书】 淬火工件
组织：马氏体+A残，不稳定。
性能：硬度高，强度大，脆性大，内应大。
结论：不能直接使用。淬火后紧接着进行回火。
【板书】第五节 钢的回火
回火 将淬火钢加热到Ac1以下某一温度，保温一定时间，然后冷却到室温的热处
理工艺。
【交流与讨论】回火的组织与冷却方式无关，只温度有关。请思考采用何种冷却方式最经济？
一、回火目的（教师边讲边分析）
1．减少或消除淬火应力；
2．获得所需要的力学性能；
3．稳定组织，稳定尺寸。
二、淬火钢在回火时组织和性能变化
1、组织的变化
（1） 80℃~200℃ 马氏体分解 → 回火马氏体
200℃~300℃ 残余奥氏体也开始分解 （特殊细小的
Fe2。4C）
（2） 300℃~400℃ Fe2。4C→Fe3C
（3） 400℃~500℃ 回火托氏体
（细小的Fe3C）
（4） 500℃~650℃ 回火索氏体
（球状Fe3C + F）
2、 性能的变化
【交流与讨论】45钢力学性能与回火温度的关系如图5-16所示，请分析随着回火温度的升
高，强度、硬度、塑性和韧性是如何变化的？并由此完成以下结论的填充。
结论：随着回火温度的升高，钢的强度、硬度_________，塑性、韧性_________。
（推而广之，其他淬火钢回火）
【板书】随着回火温度的升高，钢的强度、硬度降低，塑性、韧性提高。

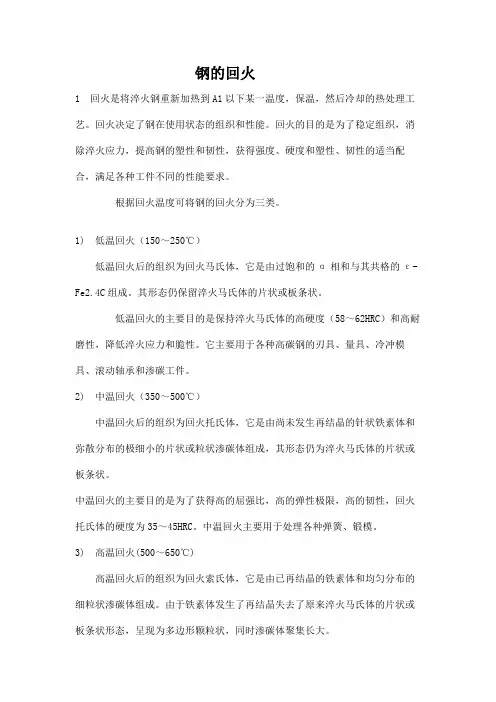

三、回火的分类和应用（教师边讲边分析）
分类 低温回火 中温回火 高温回火
温度 150℃~250℃ 250℃~500℃ 500℃~650℃
组织 回火马氏体 回火托氏体 回火索氏体
性能 高的硬度和耐磨性，有 具有高的弹性强度、屈服点 具有良好的综合力学性
一定的韧，内应力降低。 和适当的韧性，内应力基本 能，内应力全部消除。
消除。
应用 主要用于高硬度工具和 主要用于弹性零件和热模具 广泛用于受力构件的热
耐磨件的回火。如刀具、 的回火。 处理。如主轴、曲轴、连
冷模具、量具、滚动轴 杆、螺栓、齿轮等。
承、渗碳件等。
【板书】综合力学性能：强度、硬度、塑性和韧性良好配合的性能。
调质处理：淬火与高温回火相结合的热处理。
调质处理与正火相比，不仅强度较高，而且塑性、韧性远高于正火钢。（见表5-8）
原因 调质处理 正火
组织 回火索氏体 索氏体
Fe3C形态 球粒状 薄片状
【小结】学习内容
回火
一、回火目的
二、淬火钢在回火时组织和性能变化
三、回火的分类和应用
学习重点
回火工艺、目的、分类和应用。

作业：

教学反思：
