如何正确使用汽车故障诊断仪
随着科技的不断进步，汽车故障诊断仪成为了现代汽车维修中不可或缺的工具。它可以帮助汽车技师快速准确地定位并解决汽车故障。然而，对于普通车主来说，正确使用汽车故障诊断仪可能会有些困难。本文将为您介绍如何正确使用汽车故障诊断仪。
首先，了解汽车故障诊断仪的基本原理是非常重要的。汽车故障诊断仪通过与汽车的电脑系统进行通信，获取车辆的故障码和传感器数据，从而帮助判断车辆故障的原因。因此，在使用汽车故障诊断仪之前，您需要了解您的汽车是否支持OBD-II（On-Board Diagnostics II）协议。大部分现代汽车都支持OBD-II协议，这意味着您可以使用标准的OBD-II诊断仪进行故障诊断。
其次，正确连接汽车故障诊断仪是非常重要的。首先，您需要找到汽车的OBD-II接口，它通常位于驾驶员座位附近的仪表板下方。然后，将诊断仪的OBD-II插头插入汽车的OBD-II接口中。确保插头与接口完全连接，并且没有松动。接下来，您需要将诊断仪的电源线连接到汽车的12V电源插座上，以确保诊断仪能够正常工作。连接完成后，您可以打开汽车的电源，将诊断仪打开。
接下来，学会读取和解释故障码是使用汽车故障诊断仪的关键。一旦诊断仪与汽车建立了连接，它会自动扫描并读取车辆的故障码。故障码是一种由数字和字母组成的代码，它们代表着不同的故障类型。您可以在诊断仪的屏幕上找到这些故障码，并使用诊断仪提供的说明来解释它们的含义。根据故障码的含义，您可以更准确地判断车辆的故障原因，并采取相应的维修措施。
除了读取故障码，汽车故障诊断仪还可以提供其他有用的功能。例如，它可以显示车辆的实时传感器数据，如发动机转速、车速、冷却液温度等。这些数据可以帮助您更好地了解车辆的工作状态，并及时发现潜在的问题。此外，一些高级的汽车故障诊断仪还可以进行特殊功能的测试，如发动机压缩测试、燃油喷射器清洗等。然而，对于普通车主来说，这些功能可能并不常用，因此在使用时需要小心谨慎，以免对车辆造成不必要的损害。

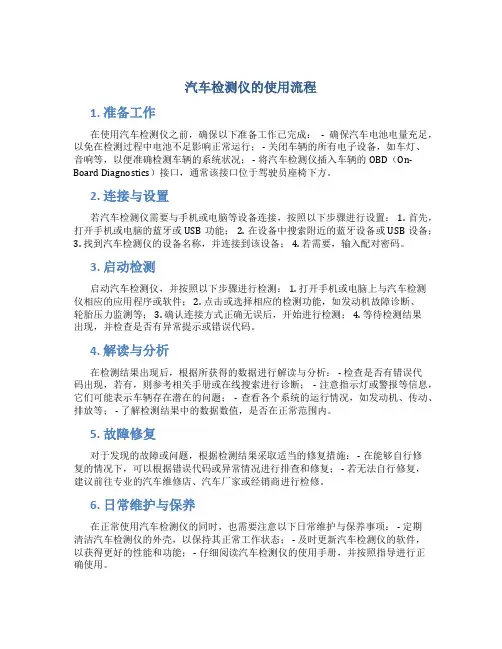

汽车检测仪的使用流程
1. 准备工作
在使用汽车检测仪之前，确保以下准备工作已完成： - 确保汽车电池电量充足，以免在检测过程中电池不足影响正常运行； - 关闭车辆的所有电子设备，如车灯、音响等，以便准确检测车辆的系统状况； - 将汽车检测仪插入车辆的OBD（On-Board Diagnostics）接口，通常该接口位于驾驶员座椅下方。
2. 连接与设置
若汽车检测仪需要与手机或电脑等设备连接，按照以下步骤进行设置： 1. 首先，打开手机或电脑的蓝牙或USB功能； 2. 在设备中搜索附近的蓝牙设备或USB设备；
3. 找到汽车检测仪的设备名称，并连接到该设备； 4. 若需要，输入配对密码。
3. 启动检测
启动汽车检测仪，并按照以下步骤进行检测： 1. 打开手机或电脑上与汽车检测仪相应的应用程序或软件； 2. 点击或选择相应的检测功能，如发动机故障诊断、轮胎压力监测等； 3. 确认连接方式正确无误后，开始进行检测； 4. 等待检测结果出现，并检查是否有异常提示或错误代码。
4. 解读与分析
在检测结果出现后，根据所获得的数据进行解读与分析： - 检查是否有错误代码出现，若有，则参考相关手册或在线搜索进行诊断； - 注意指示灯或警报等信息，它们可能表示车辆存在潜在的问题； - 查看各个系统的运行情况，如发动机、传动、排放等； - 了解检测结果中的数据数值，是否在正常范围内。
5. 故障修复
对于发现的故障或问题，根据检测结果采取适当的修复措施： - 在能够自行修复的情况下，可以根据错误代码或异常情况进行排查和修复； - 若无法自行修复，建议前往专业的汽车维修店、汽车厂家或经销商进行检修。
6. 日常维护与保养
在正常使用汽车检测仪的同时，也需要注意以下日常维护与保养事项： - 定期清洁汽车检测仪的外壳，以保持其正常工作状态； - 及时更新汽车检测仪的软件，以获得更好的性能和功能； - 仔细阅读汽车检测仪的使用手册，并按照指导进行正确使用。 以上是汽车检测仪的使用流程的基本步骤和注意事项，在使用过程中，请务必按照说明进行操作，确保安全与准确性。

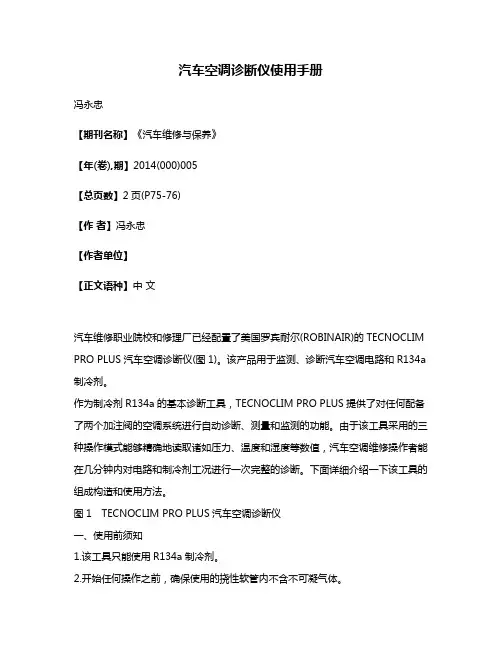

汽车空调诊断仪使用手册
冯永忠
【期刊名称】《汽车维修与保养》
【年(卷),期】2014(000)005
【总页数】2页(P75-76)
【作 者】冯永忠
【作者单位】
【正文语种】中 文
汽车维修职业院校和修理厂已经配置了美国罗宾耐尔(ROBINAIR)的TECNOCLIM
PRO PLUS汽车空调诊断仪(图1)。该产品用于监测、诊断汽车空调电路和R134a制冷剂。
作为制冷剂R134a的基本诊断工具，TECNOCLIM PRO PLUS提供了对任何配备了两个加注阀的空调系统进行自动诊断、测量和监测的功能。由于该工具采用的三种操作模式能够精确地读取诸如压力、温度和湿度等数值，汽车空调维修操作者能在几分钟内对电路和制冷剂工况进行一次完整的诊断。下面详细介绍一下该工具的组成构造和使用方法。
图1 TECNOCLIM PRO PLUS汽车空调诊断仪
一、使用前须知
1.该工具只能使用R134a制冷剂。
2.开始任何操作之前，确保使用的挠性软管内不含不可凝气体。 3.操作者避免吸入气体制冷剂的蒸汽。
4.请勿在明火和灼热表面的附近进行操作，制冷剂在高温下会分解并释放出对操作者与环境有毒有害和腐蚀性物质。
5.请在有合适通风设备，空气循环良好的地方使用该工具。
6.断开该工具连接之前，确保所有阀门均已关闭，避免制冷剂散播到空气中去。
7.该工具必须始终在操作者的监督下工作。请勿在靠近爆炸性气体、蒸汽或灰尘的地方使用。
8.请遵守工具界面上标明的测量峰值。
9.通过测量已知值，可以检查TECNOCLIM PRO PLUS是否正常运行。
10.汽车空调维修操作者在诊断之前要采取适当的防护措施，比如佩戴防护镜和防护手套(直接接触制冷剂可能造成操作者双目失明，制冷剂大约-30℃的低沸点可能会造成冻伤)。
图2 诊断仪前面板
二、诊断仪主机和连接附件
主机：用户可以利用放在发动机罩下面的TECNOCLIM PRO PLUS工具测量和处理空调电路和制冷剂的参数值，还可以利用这个工具记录和储存测量数据。这个工具通过自带的USB Link电缆(提供软件驱动程序，记录软件和打印软件)与个人电脑进行通信，因此可将诊断报告打印出来。
故障诊断仪的使用流程步骤
1. 准备工作
在正式开始使用故障诊断仪之前，需要进行一些准备工作，以确保工作的顺利进行。
• 确定故障诊断仪的型号和版本，并确保已安装相关的驱动程序和软件。
• 检查故障诊断仪是否已经充电或插入电源。
• 准备好需要诊断的车辆，并确保车辆电池电量充足。
2. 连接故障诊断仪和车辆
将故障诊断仪的数据线插入车辆的OBD（On-Board Diagnostics）接口。车辆的OBD接口通常位于驾驶员座位下方的仪表板区域，或者可以在车辆的说明书中找到具体位置。
3. 启动故障诊断仪
启动故障诊断仪，按照仪器上的操作指南进行操作。通常情况下，启动故障诊断仪的步骤如下：
1. 按下电源按钮，开启故障诊断仪。
2. 在屏幕上选择语言和诊断类型（例如汽车、摩托车等）。
3. 等待故障诊断仪自行完成初始化过程。
4. 选择诊断功能
一般来说，故障诊断仪提供了多种功能，包括故障码读取、实时数据流检测、编码和编程等。根据车辆问题的具体情况选择相应的功能。这些功能通常以菜单的形式展示在故障诊断仪的屏幕上，根据提示进行选择即可。
5. 读取故障码
读取故障码是故障诊断仪的一项重要功能。故障码是诊断车辆故障的关键依据。故障诊断仪会自动读取车辆的故障码，并将其显示在屏幕上。根据故障码的具体含义，可以判断出车辆存在的故障。
6. 分析故障码
根据故障码的显示，结合故障诊断仪提供的相关资料和数据库，进行故障码的分析。故障码的分析主要包括以下几个方面： • 故障的描述和分类
• 故障可能产生的原因
• 故障解决的方法和步骤
7. 诊断车辆问题
在对故障码进行分析的基础上，根据故障诊断仪提供的功能，对车辆问题进行进一步的诊断。根据具体的情况，可以进行以下操作：
• 查看实时数据流，了解车辆各个传感器和执行器的工作状态。
• 进行编码和编程操作，对车辆的控制单元进行设置和调整。
• 运行特定的测试程序，对特定的车辆部位或功能进行测试。
