大功率广播发射台短波馈线安全性的探讨

  • 格式：pdf
  • 大小：110.05 KB
  • 文档页数：2

大功率广播发射台短波馈线　安全性的探讨　［广电总局无线局技工处毛旭辉］　近几年来，各地大功率短波广播　发射台都进行了大规模的技术改造，　架设了许多不同类型的大功率短波天　馈线，分布在全国十几个省。什么样　的馈线才是安全的，下面就现有的几　种馈线进行探讨。　目前计算馈线安全系数均采用　ＢＢＣ公司（ＢＲＯＷＮ　ＢＯＶＥＲＩ＆ＣＩＥ）提　供的方法。如四线平衡馈线和笼形平　衡馈线，下面介绍这两种馈线安全系　数的计算方法。　对于四线平衡馈线如图１。　Ｄ是不同相的线间距离　Ｄ１是同相的线间距离　ｄＥ是导线的直径　

对于由直径为ｄｓ的导线组成的　绞线有ｄＥ＝ｄ一０．２ｄｓ　ｄ为绞线的标称直径，Ｄ、Ｄ１、ｄＥ、　ｄ、ｄｓ单位均为ｍｍ　特性　…　一２Ｄ　Ｉ＋　－…　Ｉｎ是自然对数　导线表面的最大电场强度　“一　］ｓｉＩ’小峦Ｈ　单位：ＫＶ／ｃｍ　…ｔｇＩ　＋（告）３］　Ｕ是在Ｎ（ｋＷ）载波功率、１００％调　幅、驻波比ＳＷＲ、特性阻抗Ｚ的情况　下的线间电压有效值　对于笼形平衡馈线如图２　

Ｄ是两相笼间距离　Ｄ　是笼的直径　。　ｎ是组成笼的导线数目　ｄＥ是组成笼的导线的直径　对于由直径ｄｓ的绞线ｄＥ＝ｄ－０．２ｄｓ　ｄ为绞线的标称直径，Ｄ、Ｄ　、ｄＥ、　ｄ、ｄｓ单位均为ｍｍ。　ｒ　ｒ———ｎ＝一１　特性阻抗　ｚ　１　＋Ｊ［　卜　１　，　Ｌ　Ｊ　ＤＥＣ为笼的等效直径　ｌｎ是自然对数　导线表面的最大电场强度　ｏｏｘ眦Ｉ¨　Ｄ　Ｄ　畦　１　１　～　单位ｋＶ／ｃｍ　对两种馈线　ｕ＝２×　（ＫＶ）　电晕场强强度Ｅ　Ｅ　＿１４．７ＸｍｌＸｍ２￣Ｄ２３（１＋　）　，／Ｄ２３×ｄＥ　单位ＫＶ／ｃｍ　Ｄ２３是在环境温度ｔ。Ｃ下海平面　Ｈ高的相对湿度　Ｄ２３：—０．２９２２　ｘ　Ｐ—＇（ｍＢａｒ）　２７３＋ｔ。Ｃ　Ｐ’＝Ｏ．９５×Ｐ（ｍＢａｒ　Ｐ是海平面Ｈ高的气压，系数０．　９５是为了考虑低压天气条件　ｍｌ是表面系数，１对应擦亮的导　线，０．８１对应新导线。　ｍ２是潮湿系数，１对应干燥导线，　０，８对应雨中导线，０．５对应大雨中的　导线。　Ｅ，　安全系数ｓ　ＢＢＣ公司认为高效率低损耗馈线　的安全系数应在２到２，

５之间，并指　维普资讯 http://www.cqvip.com 取决于增益平坦度，实际则由波长的　分布和光泵的转换效率决定。通过使　用两种波长泵浦激光器（光泵），可在　中心波长处获得小于１．５ｄＢ增益平坦　度。但要用常规的光泵实现有效的拉　曼放大，还必须采用拉曼增益系数是　普通色散补偿光纤２倍的高非线性　（ＨＮＬＦ）光纤才行。因此，目前ＬＲＡ　的价格与４波长ＣＷＤＭ的中继器（经　光／电／光即Ｏ／Ｅ／Ｏ变换）相当，费用　较高，但考虑维护运营的成本后，它　仍然经济。重要的是ＬＲＡ解决了特大　城市长市中继的传输问题，同时又拓　展了ＣＷＤＭ系统的应用领域和市场。　ＬＲＡ可安装在系统终端设备上作　为功率补偿放大器，如图４ｃ所示。它　除了用于点到点传输外，还可如图４ｄ　所示，与上／下光路复用器（ＯＡＤＭ）　一起构成环形网络，实现灵活地上／下　光路与扩展环的节点的功能。　（４）开发每波长传输１　０Ｇｂｐｓ高速　技术，以提高系统的容量，保证网络　经济地升级扩容。这需要解决１０Ｇｂｐｓ　系统的色散补偿和超宽带光放大技术　等问题。　（５）与以太网相结合，与高性能路　由器连接构成宽带ＩＰ城域网，开发支　持ＳＤＨ、ＦＣ、ＦＥ、ＧＥ、ＲＰＲ、ＥＳＣＯＮ　等多种业务接口的设备，提高网络安　全性、可靠性和管理技术，提高市场　竞争力。　（６）在适合的ＣＷＤＭ光路中插入　ＤＷＤＭ光系统（光路）。因为１个２０ｎｍ　（２５００ＧＨｚ）的光路可容纳２５个Ｏ．８ｎｍ　（１００ＧＨＺ）的光路或５Ｏ个０．４ｎｍ　（５０ＧＨｚ）的光路，通常选用技术成熟　的１５５０ｎｍ波长区。今后在城域网中　它将起到新的作用。例如ＬｕｘＮ公司　已演示了一种同时混合传输ＣＷＤＭ　￣ｆｌＤＷＤＭ的技术解决方案，该方案能　支持２Ｏ个光路，其中有４个ＣＷＤＭ　光路和１６个ＤＷＤＭ光路。这样就可　快速经济地增加ＣＷＤＭ系统光路数　量，不仅可克Ｊ］ＥＣＷＤＭ波长数不多的　缺点，而且可实现ＣＷＤＭ系统的灵活　升级扩容。　（７）与光交换等新技术相结合　ＣＷＤＭ与光交换等新技术相结　合，可向智能光交换网络迈进，实现　多业务处理，动态地按需分配波长或　带宽Ｉ并在ＣＷＤＭ系统上开发类似　ＭＳＴＰ的多业务汇聚功能，可提高　ＣＷＤＭ系统的各波长的利用率。此　外，在ＣＷＤＭ系统上增加子速率复　用功能，再增）Ｊｎ￣－层交换功能，将二　层交换机和ＣＷＤＭ系统整合在一　起，就可提高ＣＷＤＭ系统的接入和　汇聚能力与使用的灵活性，大大扩展　ＣＷＤＭ设备的应用范围。　４结语　ＣＷＤＭ系统可以利用城市已有　旧型号的光纤，包括不能在ＤＷＤＭ　系统上使用的Ｇ．６５３／Ｇ．６５２光纤，充　分挖掘光纤的潜力Ｉ升级扩容过程十　分简单，并且在扩容过程中，业务中　断时间很短，对原有业务影响小，利　用ＣＷＤＭ技术很容易以波长区分用　户，便于运营商为用户提供波长出租　业务，总之，它是一种低成本、易开　通、组网应用灵活的新兴传输技术，　为城域网的建设，为接入网与核心网　的连接提供了经济可行的解决方案。　展望未来，ＣＷＤＭ技术在城域网应　用的前景一片光明。圃　出经验认为１．５就足够了。　按照ＢＢＣ公司提供的方法，对一　些馈线的安全系数进行计算，结果如　下，计算条件均为ｔ。＝４０，ｍｌ＝０．８１，　表１　ｍ２＝０．５，ＳＷＲ＝２　在这些台的馈线中５６４台的四线　式平衡馈线计算的安全系数是１．７，　馈线使用了四十年一直比较安全，　台名　功率　气压　馈线型式　阻抗　安全系数　（ＫＷ）　ｍＢａｒ　ｍｍ　（】　５０１　１５Ｏ　８２５．２　ｎ＝６ｄＥ：ｄ　２９９．６　１．９　Ｄ　＝８０　Ｄ＝ｄＯ０　ｎ－１６　ｄＥ＝４　５。０　８２５．２　Ｄｃ＝１２８　２５０　２．１　Ｄ＝５ｏｏ　ｄＥ－６　Ｄ１－３０Ｃ　５６４　１２Ｏ　１０３９．３　Ｄ＝３Ｏ０　２９７　１．７　ｎ＝１　４０Ｅ＝４　６５４　５Ｏｏ　９６７　５　ＤＣ－１３Ｏ　２５０．２　２　２　Ｄ＝５Ｏ０　ｎ＝１　２０Ｅ＝４　３３１　５００　１０３３．９　Ｄｃ－－８６　３Ｏｏ　１．９２　Ｄ＝５Ｏ０　５０１台的１５ＫＷ笼形馈线的安全　系数是１．９，在使用的这几年一　直没出现任何问题，５０１台￣ｎ６５４　台的５００ｋＷ笼形馈线的安全系　数分别是２．１和２．２，在使用的这　几年也一直没出现任何问题。而　８３１台５００ＫＷ笼形馈线的安全系　数分别是１．９２，在使用的这几年　里出现过多次馈线打火，烧断馈　线，大部分情况是有草木灰或飞　乌落在馈线上造成的，这说明馈　线的安全系数处于临界状态，一　有意外就不安全。　从以上分析可以得出，根据国　内外的经验，５００ｋＷ大功率馈线，笼　形馈线的安全系数要达到２．Ｏ以上。　１５０ｋＷ左右的馈线的安全系数要达到　１．７以上。圆

　维普资讯 http://www.cqvip.com

合集下载

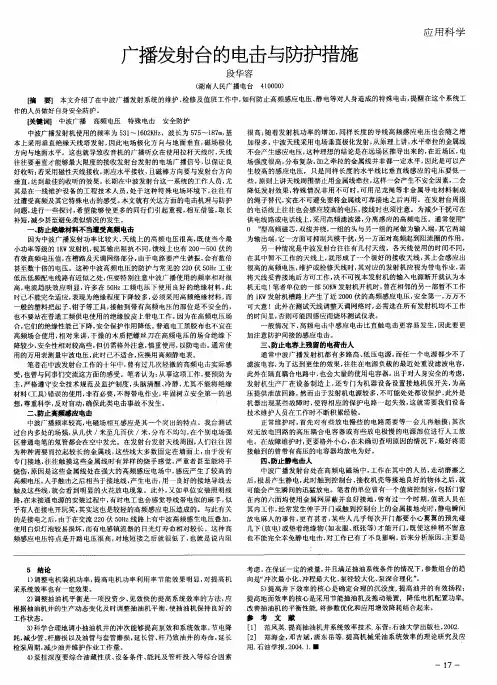

广播发射台的电击与防护措施

广播发射台的电击与防护措施

广播发射台的电击与防护措施　应用科学　

段华容　

（湖南人民广播电台４１００００）　

【摘要】本文介绍了在中波广播发射系统的维护、检修及值班工作中，如何防止高频感应电压、静电等对人身造成的特殊电击，提醒在这个系统工　

作的人员做好自身安全防护。　

【关键词】中波广播高频电压特殊电击安全防护　

中波广播发射机使用的频率为５３１～１６０２ＫＨｚ，波长为５７５～１８７ｍ，基　

本上采用垂直绝缘天线塔发射，因此电场极化方向与地面垂直，磁场极化　

方向与地面水平。这也就导致收音机的广播听众在使用拉杆天线时，天线　

往往要垂直才能够最大限度的接收发射台发射的电场广播信号，以保证良　

好收听；若采用磁性天线接收，则应水平接收，且磁棒方向要与发射台方向　

垂直，达到最佳的收听的效果。长期在中波发射台这一系统的工作人员，尤　

其是在一线维护设备的工程技术人员，处于这种特殊电场环境下，往往有　

过遭受高频及其它特殊电击的感受。本文就有关这方面的电击机理与防护　

问题，进行一些探讨，希望能够使更多的同行们引起重视，相互借鉴，取长　

补短，减少甚至避免类似情况的发生。　

一、防止绝缘材料不当遭受高频电击　

因为中波广播发射功率比较大，天线上的高频电压很高，既使当今最　

小功率等级的１ＫＷ发射机，视其输出阻抗不同，馈线上也有２００￣５００伏的　

有效高频电压值，在槽路及天调网络部分，由于电路要产生谐振，会有数倍　

甚至数十倍的电压。这种中波高频电压的防护与常见的２２０伏５０Ｈｚ工业　

低压低频配电线路有近似之处，但要特别注意中波广播使用的频率相对很　

高，电流趋肤效应明显，许多在５０Ｈｚ工频电压下使用良好的绝缘材料，此　

时已不能完全适应，表现为绝缘程度下降较多，必须采用高频绝缘材料，而　

一般的塑料把起子、钳子等工具，接触到带有高频电压的部位是不安全的，　

也不要站在普通工频供电使用的绝缘胶皮上带电工作。因为在高频电压场　

合，它们的绝缘性能已下降，安全保护作用降低。普通电工黑胶布也不宜在　

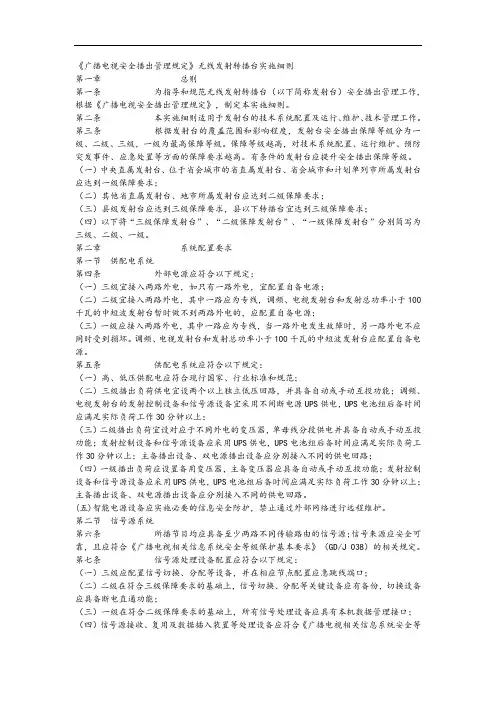

【广播电视安全播出管理规定】无线发射转播台实施细则

【广播电视安全播出管理规定】无线发射转播台实施细则

《广播电视安全播出管理规定》无线发射转播台实施细则

第一章 总则

第一条 为指导和规范无线发射转播台（以下简称发射台）安全播出管理工作，根据《广播电视安全播出管理规定》，制定本实施细则。

第二条 本实施细则适用于发射台的技术系统配置及运行、维护、技术管理工作。

第三条 根据发射台的覆盖范围和影响程度，发射台安全播出保障等级分为一级、二级、三级，一级为最高保障等级。保障等级越高，对技术系统配置、运行维护、预防突发事件、应急处置等方面的保障要求越高。有条件的发射台应提升安全播出保障等级。

（一）中央直属发射台、位于省会城市的省直属发射台、省会城市和计划单列市所属发射台应达到一级保障要求；

（二）其他省直属发射台、地市所属发射台应达到二级保障要求；

（三）县级发射台应达到三级保障要求，县以下转播台宜达到三级保障要求；

（四）以下将“三级保障发射台”、“二级保障发射台”、“一级保障发射台”分别简写为三级、二级、一级。

第二章 系统配置要求

第一节 供配电系统

第四条 外部电源应符合以下规定：

（一）三级宜接入两路外电，如只有一路外电，宜配置自备电源；

（二）二级宜接入两路外电，其中一路应为专线，调频、电视发射台和发射总功率小于100千瓦的中短波发射台暂时做不到两路外电的，应配置自备电源；

（三）一级应接入两路外电，其中一路应为专线，当一路外电发生故障时，另一路外电不应同时受到损坏。调频、电视发射台和发射总功率小于100千瓦的中短波发射台应配置自备电源。

第五条 供配电系统应符合以下规定：

（一）高、低压供配电应符合现行国家、行业标准和规范；

（二）三级播出负荷供电宜设两个以上独立低压回路，并具备自动或手动互投功能；调频、电视发射台的发射控制设备和信号源设备宜采用不间断电源UPS供电，UPS电池组后备时间应满足实际负荷工作30分钟以上；

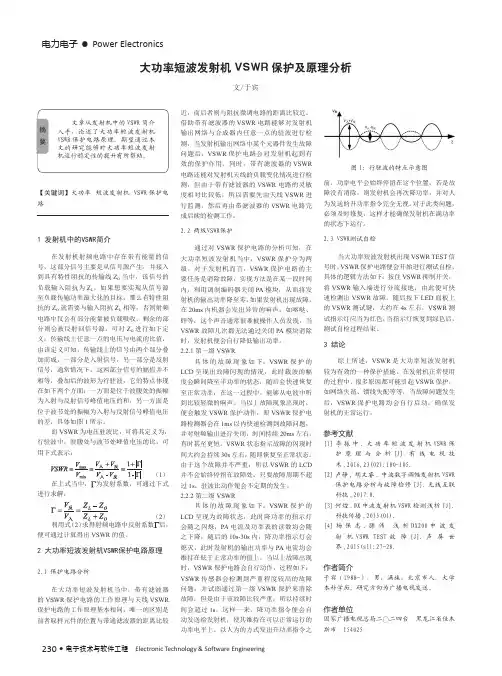

大功率短波发射机VSWR保护及原理分析
