一、单相 电动机 电容大小的配置
一般单相电机的电容是根据电机的功率来设计的，比如1千瓦的双值容电机启动电容在
100-200UF之间，运转电容30UF左右。
单相电机一般是指用单相交流电源(AC220V)供电的小功率单相异步电动机。这种电机
通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情
况的不同，可以产生不同的起动特性和运行特性。
在《电工手册》中，一般都有计算公式，比较复杂。
一般情况，在单相电容启动式电机中，启动绕组中 串联 的电容容量增加1倍，启动转
矩只能增加50％，而启动电流却要增加200％。在单相电容运转式电机中，当电容容量
增加2倍时，启动转矩虽可增加近2倍，但电机的效率将降低50％。这会使电机几乎不
能驱动原来的负载，如继续通电，电机长时间处于过负载状态，将烧坏绕组。
更换启动、运转电容时，最好选用与原配置参数相同的电容。
计算单相电机的起动电容和运转电容
运行电容容量
C=120000*I/2.4*f*U*cosφ
式中：I为电流；f为频率；U为电压；cosφ为功率因数取0.5～0.7。
运行电容工作电压大于或等于(2～2.3)U。
起动电容容量=(1.5～2.5)运行电容容量。
起动电容工作电压大于或等于1.42 U。(工作时电容两端电压为311V时为最佳)
工作电容按每100W1-4UF.
启动电容是工作电容4-10倍(电动机要求启动转距大取大值).
经验数据：
如果电机不超过200W,启动电容不会超过100uF,如果运转电容,你可以选择几个数值通
电试验,看哪一个电容的容量下整机电流最小,则该电容的容量就是最佳数值.)
单相分相电机 电容器 的容量经验公式 ：
C=35000I/2PUfcos&算出如；
I=250W/220V=1.2A
C=35000x1.2/2x1x50x220X0.8=24uf
二、单相电机的电容大小如何配置
一般单相电机的电容是根据电机的功率来设计的，比如1千瓦的双值容电机启动电容在

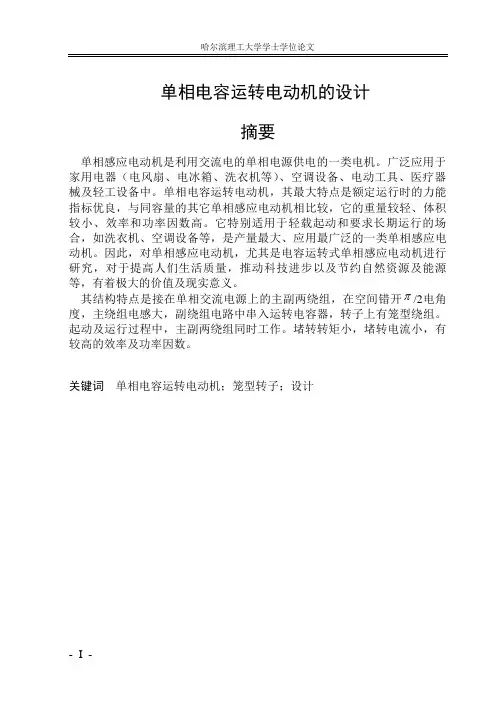

哈尔滨理工大学学士学位论文
- I - 单相电容运转电动机的设计
摘要
单相感应电动机是利用交流电的单相电源供电的一类电机。广泛应用于家用电器（电风扇、电冰箱、洗衣机等）、空调设备、电动工具、医疗器械及轻工设备中。单相电容运转电动机，其最大特点是额定运行时的力能指标优良，与同容量的其它单相感应电动机相比较，它的重量较轻、体积较小、效率和功率因数高。它特别适用于轻载起动和要求长期运行的场合，如洗衣机、空调设备等，是产量最大、应用最广泛的一类单相感应电动机。因此，对单相感应电动机，尤其是电容运转式单相感应电动机进行研究，对于提高人们生活质量，推动科技进步以及节约自然资源及能源等，有着极大的价值及现实意义。
其结构特点是接在单相交流电源上的主副两绕组，在空间错开/2电角度，主绕组电感大，副绕组电路中串入运转电容器，转子上有笼型绕组。起动及运行过程中，主副两绕组同时工作。堵转转矩小，堵转电流小，有较高的效率及功率因数。
关键词 单相电容运转电动机；笼型转子；设计
哈尔滨理工大学学士学位论文
- II - The single-phase asynchronous motor
Abstract
The single-phase asynchronous motor is uses the alternating current a single-phase source power supply kind of electrical machinery. Widely applies in the
domestic electric appliances (electric fan, electric refrigerator, washer and so on),
in the air-conditioning plant, the power tool, the medical instrument and the
单相双值电容异步电动机铭牌参数
1. 异步电动机简介
异步电动机是一种常见的电动机类型，它通过感应电流产生旋转磁场来实现转子运动。在单相异步电动机中，通常需要使用双值电容来实现启动和运行。异步电动机的铭牌参数是指在电动机铭牌上所标注的相关技术参数，包括额定功率、额定电压、额定电流、额定转速、效率等。
2. 单相双值电容异步电动机铭牌参数的含义
在单相双值电容异步电动机的铭牌参数中，"单相"表示电机的供电方式为单相交流电，而"双值电容"则表示电机需要使用两个电容器来实现启动和运行。这些铭牌参数对于用户选择、安装和运行电动机都具有重要的参考价值。
3. 额定功率
额定功率是指电动机在额定工况下所能输出的功率。它是用户选择电机的重要依据，也是电机设计和制造的关键参数。对于单相双值电容异步电动机来说，额定功率通常在数百瓦到数千瓦之间，用户在选择电机时需要根据实际需求来确定。
4. 额定电压和额定电流
额定电压和额定电流是指电动机在额定工况下所需要的电压和电流。用户在安装电机时需要根据这些参数来选择合适的电源供给，并确保电机能够正常运行。额定电压和额定电流也是电机设计与制造中需要考虑的重要因素。
5. 额定转速
额定转速是指电动机在额定工况下的转动速度。对于单相双值电容异步电动机来说，由于它的特殊设计，通常需要较高的启动转矩来完成启动过程，因此额定转速的选择对于电机的性能和使用起着重要的作用。
6. 效率
效率是指电动机在额定工况下的能量转换效率，是电机能耗和性能的重要指标。用户在选择电机时需要注意电机的效率参数，以确保电机在运行过程中能够达到较高的能量利用率。
7. 个人观点和理解
在对单相双值电容异步电动机铭牌参数进行全面评估后，我认为这些参数对于用户选择、安装和运行电动机至关重要。特别是在一些特殊场合下，如家用电器、小型设备等，用户可能需要根据电机的具体参数来进行选择。
在实际应用中，用户还需结合电机的额定负载、工作环境条件、运行方式等因素来综合考虑。对于电机制造商来说，他们也需要通过合理的优化设计来实现电机在各种工况下的良好性能表现，并且在铭牌参数中进行清晰标注，以方便用户了解和选择。
三相电机的单相运行及电容的计算
三相异步电动机绕组接线端连接上几只电容器，可以接至“单相电源上运行。对于常见的单速三相电机，无论它是星形连接还是三角形连接，都不必拆开电动机绕组的内部接头，而只需在引线端并联电容器。
三相电机是三角形接法时，电容按图：连接；是星形接法时，电容按图2连接。图中C2为运行电容人：为启动电容。闭合开关K后接通电源，电机开始运行，当电机达至！额定转速后，应通过开关K将c1断开，否则电机会发热，甚至烧坏。
电容C2的容量可按下式计算：C2=1950*In/(Un*COSФ) (μF) 式中1N、UN、cos十分别是原三相电机铭牌上的额定电流、额定电压和功率因数值，若铭牌上无功率因数，cosy可取0·85左右。例，日某台三相异步电机铭牌上标有“A”连接，额定电压力220V，额定电流力0． 85A，功率因数为0.8。则改为单相运行时工作电容C2为：
C2=1950In/(Un*COSФ)=1950*0.85/(220*0.8)=9.42(μF)
取C2＝10μF。
电容C1的容量可根据电动机启动时负载的大小来选择，通常为C2的1～4倍。对于功率1kw以下的小电机,C1也可以去掉不用，但C2数值要适当加大。经此改接后，电机的容量根据电机运行时功率因数的大小要下降10％～40％。
上述电路中的电容要选纸介油浸电容或金属化电容等无极性电容器，不能用电解电容器，同时要注意其耐压值。一般地，若电机工作电压力220v，电容耐压应为400v；若电机工作电压力为380V，电容耐压应力600V左右。
对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
１． 电动机单相运行时的连接方式
（１）三相绕组的三角形连接
如图１所示。将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
