10.1 TEC—8实验系统平台
一、TEC一8实验系统技术特点
1．模型计算机采用8位字长，简单而实用,有利于学生掌握模型计算机整机的工作原
理。通过8位数据开关用手动方式输入二进制测试程序，有利于学生从最底层开始了解计
算机工作原理。
2．指令系统采用4位操作码，可容纳l6条指令。已实现加、减、与、加l、存数、取
数、条件转移、无条件转移、输出、中断返回、开中断、关中断和停机等14条指令，指
令功能非常典型。
3．采用双端口存储器作为主存，实现数据总线和指令总线双总线体制，实现指令流
水功能，体现出现代CPU设计理念。
4．控制器采用微程序控制器和硬连线控制器2种类型，体现了当代计算机控制器技
术的完备性。
5．微程序控制器和硬连线控制器之间的转换采用独创的一次全切换方式，切换不用
关电源，切换简单、安全可靠。
2 / 2十万种考研考证电子书、题库视频学习平
台 圣才电子书
6．制存储器中的微代码可用PC下载，省去了E2PROM器件的专用编辑器和对器件
的插、拔。
7．运算器中ALU采用2片74181实现，包含4个8位寄存器组使用1片
EPM7064实现，设计新颖。
8．一条机器指令的时序采用不定长机器周期方式，符合现代计算机设计思想。
9．在TEC-8上进行计算机组成原理或计算机组成与系统结构课程时实验接线较少，
让学生把精力集中在实验现象的观察、思考和实验原理的理解上。
二、TEC-8实验系统组成
TEC-8实验系统由下列部分构成：
1．电源
安装在实验箱的下部，输出+5V，最大电流为3A。220V交流电源开关安装在实验箱
的右侧。220V交流电源插座安装在实验箱的背面。实验台上有一个+SV电源指示灯。
2．实验台
实验台安装在实验箱的上部，由一块印制电路板构成。TEC-8模型计算机安装在这块
印制电路板上。学生在实验台上进行实验。
计算机组成原理实验指导
（学生用书）
天津城建学院计算机系
2003年9月第一节 TEC—4计算机组成原理实验系统
TEC—4计算机组成原理实验系统由北京邮电大学计算机学院、清华同方教学仪器设备公司、深圳拓普威电子技术有限公司联合研制。它是一个8位计算机模型实验系统，可用于大专、本科、硕士研究生计算机组成原理课程、计算机系统结构课程的教学实验，对提高学生的动手能力、提高学生对计算机整体和各组成部分的理解、提高学生的计算机系统综合设计能力都会有很大帮助。
一、TEC—4计算机组成原理实验系统特点
1．计算机模型简单、实用，运算器数据通路、控制器、控制台各部分划分清晰。
2．计算机模型采用了数据总线和指令总线双总线体制，能够实现流水控制。
3．控制器有微程序控制器或者硬布线控制器两种类型，每种类型又有流水和非流水两种方案。
4．寄存器堆由1片ispLSI1016组成，运算器由1片ispLSI1024组成，设计新颖。
5．实验台上包括了1片在系统编程芯片ispLSI1032，学生可用它实现硬布线控制器。
6．该系统能做运算器组成、双端口存储器、数据通路、微程序控制器、中断、CPU组成与机器指令执行、流水微程序控制器、硬布线控制器、流水硬布线控制器等多种实验。
7．电源部分采用模块电源，重量轻，具有抗电源对地短路能力。
8．采用自锁紧累接接线方式，接线可靠。
二、TEC—4计算机组成原理实验系统的组成
TEC—4计算机组成原理实验系统由下述六部分组成：
1．控制台
2．数据通路
3．控制器
4．用户自选器件试验区
5．时序电路
6．电源部分
下面分别对各组成部分予以介绍。
三、电源
电源部分由一个模块电源、一个电源插座、一个电源开关和一个红色指示灯组成。电源模块通过四个螺栓安装在实验台下面。它输出+5V电压，最大负载电流3安培,内置自恢复保险功能,具有抗+5V对地短路能力。电源插座用于接交流220伏市电，插座内装有保险丝。电源开关用于接通或者断开交流220伏市电。当电源模块输出+5V时，点亮+5V红色指示灯。

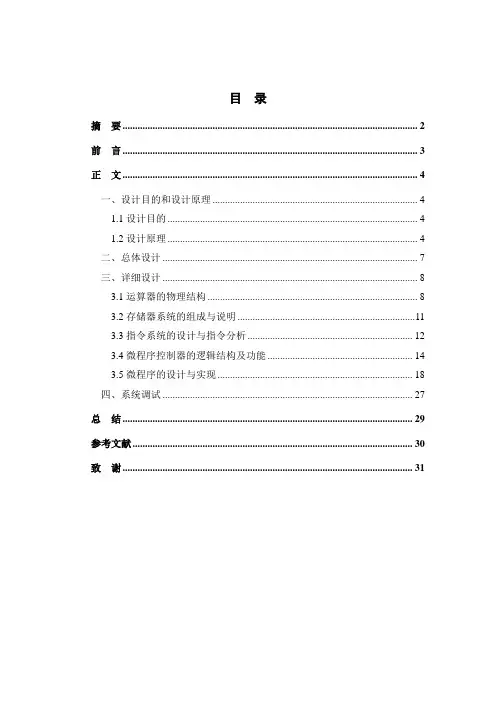

目 录
