夯扩桩施工综合方案汇总

浏阳关口办事处商住楼工程

夯扩灌注桩施工方案

编号： 2012-001

浏阳市山田建筑工程有限公司

2012年8月20日发布

受控状态：受控 版本：1版

施工组织设计（方案）审批记录

工程名称： 车间、综合楼 结构类型：车 间：钢结构

综合楼：混 合

结构层次：车 间：钢结构

综合楼：框架 建筑面积：车 间：5220.0 m2

办公楼：2630.8 m2

我项目部根据施工合同和施工图设计的要求已完成了 夯扩灌注桩施工方案 的编制，并经公司技术部门组织审查批准，请予审查。

附：夯扩灌注桩施工方案

编制人： 审批人： 项目经理：

项目部（章）：

年 月 日

专业监理工程师审查意见：

专业监理工程师：

年 月 日 湘质监监理（建设）单位审核意见：

监理单位项目总监理工程师 监理（建设）单位项目部（章）

（建设单位项目技术负责人）： 年 月 日

湖南天宏泵业制造有限公司车间、综合楼工程

夯扩灌注桩工程施工方案

一、工程概况及施工条件

（一）工程概况:

湖南天宏泵业制造有限公司车间、综合楼工程位于浏阳市制造产业经四路。我单位承担本工程施工范围为车间、综合楼工程项目，总建筑面积： m2，其中车间： m2、钢结构，；综合楼： m2，混合结构，，基础为夯扩桩基础，设计桩身直径为Φ400mm，夯扩头直径不小于800mm。夯扩后单桩承载力特征值为550KN。桩端持力层为强风化泥灰岩，桩有效长度约8-10米。桩配筋为5Φ12，箍筋为Φ8@200,离桩顶2000mm长度范围内箍筋为Φ8@100,钢筋笼进入粘土层,且不小于500mm,桩身砼设计强度为C25。

（二）施工内容：

该工程施工内容为锤击沉管夯扩灌注桩的成孔、夯扩、钢筋笼的制安、砼灌注振捣。

（三）工程条件：

1、场地情况: 施工区域地表较平整,基本能满足施工生产场地。

2、道路设施: 该工程位于制造产业园内,场内施工道路已修筑好,运输条件良好。

3、水电设施: 水源、电源已接至施工场地.

二、项目管理机构组成及施工管理目标

（一）项目管理机构组成和项目部主要岗位职责

1、项目管理机构的组成 为确保安全、保质、高效地守成本工程桩基础施工 ，本工程实行项目经理现场负责制，现场设立项目经理部。按施工总体布置，本工程由项目经理部统一进行管理和组织，确保施工质量和工程进度。

项目经理部设项目经理、技术负责人、施工员、质安员和材料员等岗位，各生产班组实行班组长责任制。项目经理部决策层由项目经理、项目技术负责人组成，负责本工程项目的生产、技术、质量、安全等各项工作的组织、协调和控制；项目经理部各职能部门从平面管理、资料调配、工序安排、目标控制、计划进行、专业施工等方面协助决策层。项目作业层由具有一定操作技术和经验的工人组成，配备一定数量的劳务队伍作为施工班组，以经济承包的形式，从施工质量、安全、进度、文明施工、材料节约和服务态度等方面进行考核。

项目经理部由公司选派专业理论基础好、管理经验丰富、身体健康、有工作责任感的管理人员及专业技术人员组成。

2、项目部主要岗位职责

项目经理职责：在公司总部的直接领导下，全面负责项目施工的管理，对外履行施工单位、建设单位双方签订的施工合同，遵守国家有关法律法规、执行名级政主管部门 有关批示和规定；对内全面负责工程进度、质量、安全、现场文明施工、成本的管理工作。

项目技术负责人职责：全面贯彻执行国家的有关技术文件、规范、标准，负责领导日常工程技术问题的处理、编制施工组织设计及施工进度计划、对质量和安全工作进行控制。

施工员职责：对项目经理和项目技术负责人负责。参与施工组织设计编制和施工进度计划安排工作；落实施工现场各项技术施工任务，严格按现行施工规范规定进行施工；负责对班组人员进行施工技术交底，并履行签字手续；负责填写工程隐蔽验收记录、施工日志、办理施工技术问题核定及经济签证等工作。

质检员职责：对项目经理和项目技术负责人负责。对施工过程中所有工序进行检查和验收，确保每道序能严格按现行规范规定要求执行；负责隐蔽工程验收和填写分部分项工程检验批质量验收记录，关履行签字手续。

材料设备员职责：负责组织材料设备进退场，协作项目经理做好材料设备的管理工作；负责设备的使用、周转、维护工作；按照质量管理体系的要求，控制、验证材料、设备的质量，组织落实材料设备的现场堆放。

安全员职责：对项目经理和项目技术负责人负责。负责督促检查施工现场一切不安全因素；参加编制专项安全施工组织设计和单项的安全技术措施及应急预案；及时向班组进行详细的安全技术交底，并履行签字手续。

（二）施工管理目标

1、工程质量目标

本着“质量第一，用户至上”的服务宗旨，充分发挥我公司雄厚的技术力量、机械设备精良和施工经验丰富等优势，精心组织、精心施工。

工程产品符合施工合同、设计要求及现行施工规范规定。

2、安全生产目标

杜绝重大设备损坏事故，杜绝人身死亡事故，不发生重大火灾事故，不发生同等责任的生产交通事故，%以内。

3、施工进度目标

按照施工进度计划要求实行工程进度目标总控制，确保本工程在施工合同工期内完成全部施工任务。

4、文明施工目标

推行施工现场标准化管理,确保满足施工合同规定的工作内容。

5、工程技术资料管理目标

与工程施工进度同步进行,并及时归档;做到书写格式、表达内容、分类归档标准化,且符合现行资料管理规定要求。

6、配合协调管理目标密切与建设方、设计院、监理单位、,准时参加建设方或监理组织的有关工程施工的各项会议,并及时准确地贯彻落实会议精神。

7、现场环境保护

施工期间采取技术措施防止施工噪声、扬尘、污水排放,保护周围环境,为建好一个优美的施工环境共同努力。

8、综合治理管理目标：加强员工的素质教育，提高其遵纪守法、维护社会治安的自觉性。现场配备一保保安人员昼夜巡逻，确保施工期间正常的工作、生活秩序环境不受影响，妥善处理好与周边群众的利益关系。

三、主要机具设备使用计划

（一）机械设备配置（见下表）

名称 型号 单位 数量 功率（KW或KVA）

锤击式夯孔桩机 DJ-3.2 台 1 65 砼搅拌机 滚筒式350L 台 1 15

电焊机 BX-4 台 1 3.5

斗车 台 10

经纬仪 2秒级 台 1

水准仪 DS3 台 1

计量装置 套 1

合计功率 83.5

（二）机具设备的使用管理

1、根据本工程实际情况编制本项目所需机具使用计划,包括机具型号、规格、数量、,所需进场机具设备必须经检验合格方可投入使用。

2、实行人机固定、机具设备使用、保养责任,要求操作人员必须遵守安全操作规程,爱护机具设备,执行保养规程,认真执行交按制度,填好运转记录。

3、实行持证上岗操作制度,对操作人员进行培训、考试,.

四、主要施工方法

（一）施工测量

根据建设方提供的基准点、基准线和标高控制点进行建筑的定位、轴线引测及高程控制等施工测量,测量应分别记录测量成果,经建设方和监理单位复核认可后,方可进行下一道工序。

1、建筑物的定位放线

根据建设方提供的坐标,用校验全格的水准仪和经纬仪测出本程桩基础的建筑平面控制网,并在控制网顶点设置半永久性控制桩,,、横向各设四条主轴线,每条轴线为3-4个远近标识点,从而形成施工测量控制网,并在实地采用钢筋头标定桩位,以桩孔位中心为圆心,设计桩孔半径画圆,钉好十字引线桩,经复测自检和建设方监理单位、设计院复检确认无误后才能进行施工。

2、轴线控制

将经纬仪架设在龙门桩上,放出建筑物的四个角点,,按常规方法进行复核,。

3、所有测量仪器均应经过计量检测部门进行检核,,按制度规定使用、保养、管理,检测质量落实到人。

4、、控制线实测后,须经本项目部总工程师组织人员进行复核;测量后均需做完整、详细的记录,作为主要的施工技术资料进行归档保管。 （二）施工准备

1、根据设计图纸要求、工程勘察资料,编制实际可行的打桩方案,绘制施工现场平面布置图,以确定桩位、桩号和施工程序。

2、施工前应清除现场妨碍施工的高空和地下障碍物（如可用人工或机械开挖方式）对桩机进场及移动操作线路应适当平整压实。现场设置排水沟，确保现场文明施工。

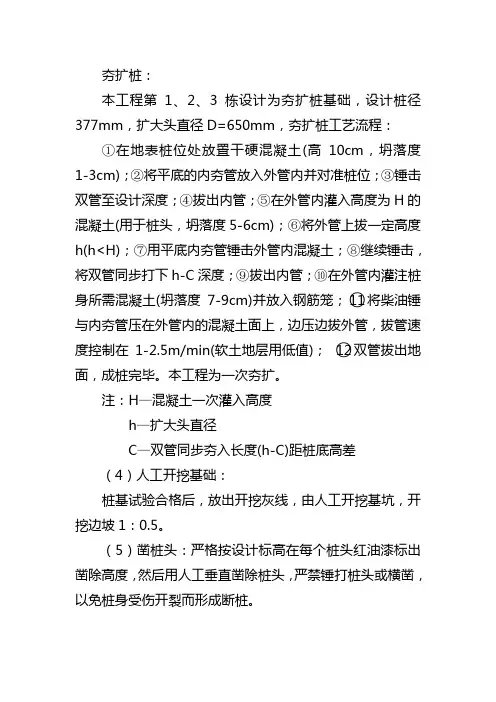

（三）夯扩灌注桩施工法

1、夯扩灌注桩施工工艺流程

施工准备→→地平整→ →定出桩位→→机架就位→→打入桩内外套管→→拔内夯管灌砼→→拔外管挤压砼→→放钢筋笼→→浇砼→→养护→→桩基检测

↑ ↑

拌制砼 制作钢筋笼

2、施工机具

沉管机械采用锤式夯扩桩机,桩管由外管、内管组成.

3、施工方法

①按基础平面图测设各桩的中心位置,同时标出桩位。

②拔出内管度在外桩管内灌入第一批砼,,沉管至设计标高后,应立即灌注砼,尽量减少间隔时间;在灌注砼前,必须先检查桩管内有没有吞食桩尖,并用吊锤检查桩管内无泥浆或无渗水后,再进行砼灌注。

③将内夯管放回外桩管中压入砼面上,,用桩锤通过内夯管将外桩管中灌入的砼挤出外管。

④将外管再同时打到设计要求的深度,迫使灌注砼向下部和四周基土挤压,形成扩大的端部,完成一次夯扩。

⑤桩的长度较大或需要配置钢筋笼时,桩身砼应分段浇注(完成扩底部分后安装钢筋笼,再进行砼浇成桩)

⑥本工程桩端持力层为强风化泥灰岩,完成桩径为Φ400mm,拟建场地参考锤重Q=40KG,落锤高度为H=1000mm,最后三阵每阵十锤,平均贯入度不大于30mm。

⑦完成扩底部分后,,确保钢筋保护层厚度40mm。

⑧完成钢筋安放,,。。

⑨施工过程中的质量控制:
