人教九年级下册物理专题练习： 电磁学作图

微专题十 电磁作图
1.如图所示,请根据小磁针静止时的指向,标出A点处的磁场方向(用箭 头表示)。
答案:如图所示
2.请在图中将小磁针的北极涂黑,并用“N”表示。 答案:如图所示
3.(2024昆明八中期末)如图所示,闭合开关后,条形磁体向左偏。请在
括号内标出:通电螺线管左侧是“N”还是“S”极;电源的左侧是“+”
一个电磁铁,通过磁极间的相互作用使地球仪悬浮在空中,请在(乙)图
括号内标出开关闭合后,①电磁铁的N极或S极;②电源的“+”或
“-”极。
答案:如图所示
7.(2023德州)如图所示,闭合开关后弹簧测力计示数减小,请标出电源 右端的极性并在虚线框内的磁感线上画出其方向。
答案:如图所示
8.如图所示的电路中,电流表正常偏转。请在图中标出通电螺线管的N、 S极,并标出P点小磁针的N、S极。
答案:如图所示
9.根据如图所示的小磁针N极的指向,在图中画出通电螺线管的绕线。 答案:如图所示
10.用笔画线代替导线,把图中的元闭合后,通电螺线管的a端为N极,b端为S极。
②滑动变阻器的滑片P向左移动时,电流表示数变大,通电螺线管的磁
性增强。
答案:如图所示
还是“-”极。
答案:如图所示
4.在图中标出通电螺线管的N、S级,小磁针的N级以及磁感线的方向。 答案:如图所示
5.(2023玉溪模考)通电螺线管的磁感线方向如图所示,请在图中标出
电源正负极。
答案:如图所示
6.(2023云南二模)如图(甲)所示是一个磁悬浮地球仪,图(乙)是其内
部结构示意图,地球仪内部的条形磁体上端为S极,其下方的底座中有

二、磁体的磁极与磁感线作图 例2
(2016 云南中考)请标出图中小磁针的 N 极。
答案 如图所示:
解析 因为地磁南极在地理北极附近,而地磁北极在地理南极附近,根据异 名磁极相互吸引,所以小磁针指向北方(即地磁南极)的为N极,指向南方(即 地磁北极)的是小磁针的S极。
方法归纳明确地磁场的特点及磁极间的相互作用规律,是顺利解答此题 的关键。
三、通电螺线管的有关作图 例3
(2016 辽宁赤峰中考,15)开关闭合后,小磁针的指向如图所示,画 出螺线管线圈的绕线方法。 答案 如图所示:
解析 由于小磁针的S极指向左,而异名磁极相互吸引,所以通电螺线管右 端是N极、左端是S极;据安培定则可知,电流从左端流入,故线圈的第一匝应 该在里边,据此画出线圈的绕法即可。
题型四 电磁学作图
电磁学作图主要包括画电路图、连接实物、磁场的方向、磁体和小磁针的 N、S极、通电螺线管极性判断、螺线管内的电流方向以及家庭电路的安 全用电等。画电路图时要注意串、并联电路特点的应用,电表的使用,滑动 变阻器的应用。电磁作图时要明确磁体北极所受磁力的方向与该点的磁场 方向一致,以及磁极之间的作用规律,还要能对安培定则理解并能够熟练运 用。家庭电路的作图要明确安全用电常识:“火线、零线并排走,零线直接进 灯座,火线接进保险盒,经过开关进灯座。”
一、电路的设计与连接作图 例1
(2016辽宁沈阳中考,25,6分)小明家新买了一台多功能LED台灯,其结构 如图甲所示。S1是控制LED灯的开关,USB接口可以给手机充电。小明发现 即使S1断开,USB接口也能正常使用。安全开关S2位于台灯底部的前端,当 台灯倾斜,S2离开桌面时,它会自动断开,切断台灯的电源。根据以上信息,请 用笔画线代替导线,将图中的电路元件接入电路。

答案
2.【答案】 如图所示.
【解析】 小磁针的N极靠近蹄形磁铁的下端,所以蹄形磁铁的下端为S极,则其上端 为N极;在磁体的外部磁感线从磁体的N极出发回到S极.
类型1 简单磁现象作图
3. [2020黄石中考]指南针是利用地磁场指示方向的,如图所示,地球是一个大磁体,类似 条形磁铁,请在图中标出地磁场的N、S极,静止小磁针的N、S极,用箭头标出P点的地磁 场方向.
类型3 电磁铁作图
6. 如图所示,在电磁铁上方用弹簧挂着一个条形磁体,开关闭合后,滑片P向右滑动时弹 簧伸长.请标出电磁铁上端的极性及电源的正负极.
答案
6.【答案】 如图所示.
类型3 电磁铁作图
7. [2020营口中考]如图甲所示是一个磁悬浮地球仪,球体内有一个条形磁体,其磁场方向 与地磁场的磁场方向相同,下方环形底座内有一个电磁铁,通过磁极间的相互作用使地球 仪悬浮在空中,图乙是其内部结构示意图.请在图中标出: (1)球体内条形磁体的N极; (2)开关闭合后,电磁铁的磁感线方向; (3)电源的“+”“-”极.
答案
7.【答案】 如图所示.
类型4 电磁继电器作图
8. 新情境 2021年7月20日,河南郑州遭遇特大暴雨,造成了严重的洪涝灾害.小张同学根 据所学知识,利用如图所示的器材,为三防指挥部设计了一个水位自动报警器:当水位尚 未达到金属块A所在的高度时,工作电路中绿灯亮,表示水位正常;当水位达到A所在高度 时(河水含有杂质,属于导体),红灯亮(发出报警信号).请按照上述要求将图中的电路连接 完整.
专项 电磁作图
类型1 简单磁现象作图
1. 在 如图所示.
【解析】 首先根据磁感线的形状判断出这是异名磁极间的磁场,标出右侧磁极是S极, 然后根据磁体外部磁感线从N极到S极,标出磁感线的方向.

（______）
36．请标出通电螺线管两端的极性，并画出图中放置的小磁针北极在螺线管通电是的受力方向（黑色部分表示小磁针的N级）．
37．完成下列作图：
（1）如图甲，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。
（__________）
（2）如图，一束光从水中斜射入空气，画出进入空气中折射光线的大致方向。

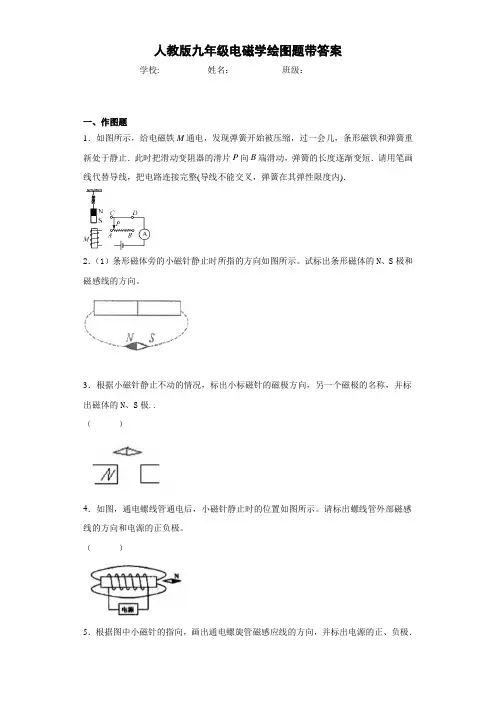

人教版九年级电磁学绘图题带答案
学校:___________姓名：___________班级：___________
一、作图题
1．如图所示，给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止．此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短．请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性限度内)．
（______）
5．根据图中小磁针的指向，画出通电螺旋管磁感应线的方向，并标出电源的正、负极．
6．在下图中，标出磁感线的方向和小磁针的N极。
7．按照题目要求作图：
(1)如图气球在空中沿虚线做匀速直线运动，不计空气阻力，请画出气球的受力示意图．
(2)作出图中物体AB在平面镜中所成的像A′B′．
(3)根据通电螺线管左端小磁针静止时的指向标出螺线管N、S极及螺线管线圈中的电流方向．
考点：力的示意图、光的反射、磁感线的画法
12．
【详解】
（1）安培定则的内容是：伸出右手，四指指向螺线管中电流方向，大拇指所指的一端为螺线管的N极，由此可得，螺线管的上端为N极，下端为S极;
（2）开关S闭合时，通电螺线管产生磁性，吸引铁块，则铁块受到的竖直向上的磁力F和竖直向下的重力作用，力的示意图如图所示．
17．请你按要求改进如图所示的“测定油箱内油量的装置”：
