实用新型技术交底书-范文

实用新型专利申请技术交底书中冶京唐第一建设有限公司党晨曦、王峰、张永超、高孟雨、林硕为更好的控制住户内各种箱体安装后的垂直度、水平度及出墙面的厚度，从而研究出一种箱体安装、固定支撑体系，使箱体在安装过程中能够很方便的安装、固定。

支撑体系的模具所用材料包括：角钢、通丝杆、螺丝帽、角铁，其主要原理为用上述材料制作出一套安装箱体的模具，通过模具来控制箱体的标高、垂直偏差、出墙厚度等以此来提高箱体安装的美观性。

一、名称：户内箱体安装、固定支撑体系二、技术领域：本体系是一种实用新型箱体固定、安装支撑体系，尤其适用于户内的暗装箱体固定、安装。

三、现有技术：当前民建住宅户内箱体固定方式基本没有先进工艺可寻，暗装箱根据预留洞口尺寸，首先找好箱体标高和水平尺寸，并将箱体稳好，然后用C20细石混凝土填实，水泥砂浆收面抹平，四周应无空隙，箱体的四周边缘应紧贴墙面，待土建墙面装修完毕后再安装户箱的盘面。

作业队在施工时传统只是采用木方、泡沫板或其它碎块等材料固定箱体与预留洞间的空隙以此来对箱体垂直度、水平度进行调整，调整好后再把预留管路与配电箱连接好，进户管上的跨接线与箱体焊接牢固，然后再将木方、泡沫等固定箱体材料去除，最后用C20细石混凝土封堵。

此方法的弊端在于人为影响因素较大，施工过程中对箱体易扰动；传统的木方、泡沫等形成的固定体系，安装不便，偏差较大，材料浪费大。

不能保证箱体的标高和垂直度的统一，其次是施工方法不科学、不规范、不先进，容易造成箱体歪斜、垂直偏差过大、出结构墙尺寸不一，从而影响箱体整体的美观性。

四、发明目的：针对传统工艺的缺陷，发明一种模具进行固定。

其优点：通过模具中垫片的厚度，螺杆和螺母的拉结固定，底托角铁的水平控制，对于箱体垂直、水平、出墙面尺寸等容易进行调整，并且控制偏差小。

其所用原材料全部为现场常见常用的短料、废料，可以废料重新利用，节省成本。

便于现场制作、安装，大大提高安装效率。

采用定型模具安装箱体，减小了现场由于安装产生的废料，有利于施工现场管理。

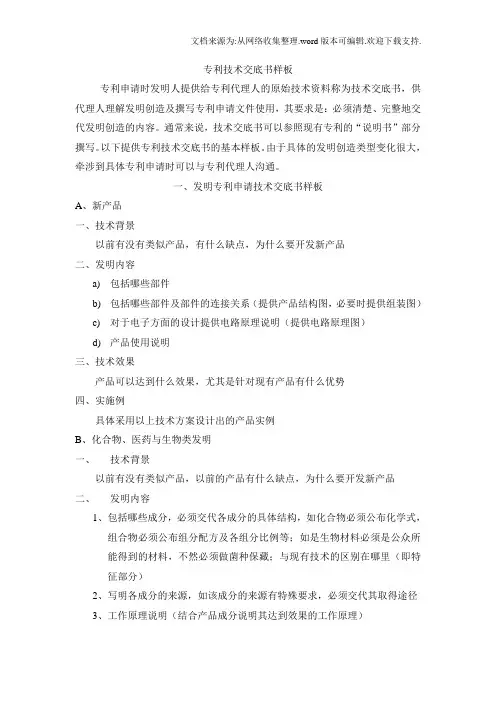

专利技术交底书样板专利申请时发明人提供给专利代理人的原始技术资料称为技术交底书，供代理人理解发明创造及撰写专利申请文件使用，其要求是：必须清楚、完整地交代发明创造的内容。

通常来说，技术交底书可以参照现有专利的“说明书”部分撰写。

以下提供专利技术交底书的基本样板。

由于具体的发明创造类型变化很大，牵涉到具体专利申请时可以与专利代理人沟通。

一、发明专利申请技术交底书样板A、新产品一、技术背景以前有没有类似产品，有什么缺点，为什么要开发新产品二、发明内容a)包括哪些部件b)包括哪些部件及部件的连接关系（提供产品结构图，必要时提供组装图）c)对于电子方面的设计提供电路原理说明（提供电路原理图）d)产品使用说明三、技术效果产品可以达到什么效果，尤其是针对现有产品有什么优势四、实施例具体采用以上技术方案设计出的产品实例B、化合物、医药与生物类发明一、技术背景以前有没有类似产品，以前的产品有什么缺点，为什么要开发新产品二、发明内容1、包括哪些成分，必须交代各成分的具体结构，如化合物必须公布化学式，组合物必须公布组分配方及各组分比例等；如是生物材料必须是公众所能得到的材料，不然必须做菌种保藏；与现有技术的区别在哪里（即特征部分）2、写明各成分的来源，如该成分的来源有特殊要求，必须交代其取得途径3、工作原理说明（结合产品成分说明其达到效果的工作原理）三、技术效果产品可以达到什么效果，尤其是针对现有产品有什么优势，效果可以是多方面的，例如降低成本，减小毒性，提高药效都可以。

技术效果必须结合实施例说明，以实施例来支持技术效果。

如果是药物或者用途发明的话最好提供药理实验的数据以说明效果。

C、新工艺一、技术背景以前有没有类似工艺，以前的工艺有什么缺点，为什么要开发新工艺二、发明内容1、包括哪些步骤，与现有技术的区别在哪里（即特征部分）2、写明步骤部件的顺序并提供个步骤的具体内容（需要提供完整的工艺参数）3、工作原理说明（结合工艺步骤说明其达到效果的工作原理）三、技术效果新工艺可以达到什么效果，尤其是针对现有工艺有什么优势技术效果必须结合实施例说明，以实施例来支持技术效果。

实用新型技术交底书申请实用新型专利需提交的材料：1、名称：名称必须是技术用语，不能含广告、商业宣传性语言，不能有人名、地名、单位名称、商标、代号、型号或者商品名称等，不超过25个字。

2、背景技术（已有技术状况）：写出与本申请相关的、最接近的、目前社会上已经有的技术状况，现有类型、结构，并评述其存在的不足或缺点（专门写一段）。

例如，本产品是对原来某一产品的改进，则所谓背景技术就是指原来的产品的形状、构造，及其缺点或存在问题。

3、本实用新型的目的。

针对背景技术，简要、明确地写出本实用新型所要解决的技术问题。

4、本申请的优点或积极效果。

如果，本产品是对原来某一产品的改进，则应重点针对改进部分的形状、结构，并结合结构图进行详细解释、描述，及此改进是如何产生积极效果的原理、过程、方法。

5、本申请的技术方案：结合附图，详细写出本申请所采取的技术方案、结构组成，各主要部件的形状、相互安装位置、连接关系，及工作过程，全面描述该申请。

若有几种结构形式，可分别描述。

涉及电路的产品还应描述电路的组成，各电子元器件、部件之间的连接关系，即通过导线的联接或电信号传递的联接关系，功能和作用。

产品同时涉及机械和电路的，还要写出它们之间的相互联接和作用。

6、提出要求保护的技术关键：技术关键即本申请要求保护的产品关键结构，本申请的创新部分，要用具体结构形式说明（即他人照此结构做就视为侵权）。

功能性语言、方法（属发明专利）、原理、作用、效果不保护。

7、附图：附图可用结构示意图、立体图、总装配图或剖视图等表示，不需零部件图。

一式两份（一份净图没有任何文字、数字等标署；一份标出部件名称），不需标尺寸。

一个部件一标号，按照机械制图标准使用绘图工具画，白纸黑线条，不能有阴影或涂黑。

单张图幅不超过20×15cm，每幅图写上该图名称。

附图应该能清楚地表现出要求保护的技术关键的构造及连接关系，在交付专利事务所的图最好使用CAD图，方便编辑修改，提高申请效率。

实用新型、发明专利-技术交底书样本------------------------------------------作者xxxx------------------------------------------日期xxxx实用新型、发明专利需要提供的资料一、产品类实用新型、发明专利应提供的资料:1、发明创造的名称；(要求：名称应简单、清晰、明确的反应创造的主题和类型，不得使用人名、地名、商业名称、型号、商业宣传用语,总字数不得超过25字）一种新型高压柱塞泵柱塞防脱扣卡子2、所属技术领域;(应指出本发明所属或直接应用的技术领域)本实用新型属于油田集输采油高压注水泵技术领域3、现有技术(技术背景)：(要求：应说明与本发明技术相接近的已有技术的情况,主要说明现有技术与本发明相比较的缺陷、缺点、不足之处。

)目前,油田集输、采油注水时使用的高压柱塞泵柱塞与中间杆连接,都采用普通柱塞卡子。

普通柱塞常用卡子操作更换时，上下要打备用扳手，要拆装两套螺杆和螺帽,上下卡子是分开的，空间狭窄,操作非常困难极大的增加了操作时间和人员的劳动量,并注水水质中含有腐蚀介质，卡子腐蚀结垢后卡子螺帽变小无法拆装。

注水井、污水回注井压力增加，油井含水率增长很快,为了完成产量及增产，必须增大水井注水量及污水回注量,都会造成柱塞泵运行时间和负荷增大,再加上柱塞泵运行时震动,并且柱塞运行时速度快，柱塞卡子固定螺帽经常松动脱落或滑扣，造成卡子损坏,脱落打坏柱塞泵中间杆和柱塞端头,并损坏动力端阀片、阀簧,严重的十字头损坏,柱塞泵报废。

影响系统的正常生产，增加了维修费用，和安全事故发生率.4、本发明的技术方案:（要求：对于产品的发明创造，应当结合附图,对各部分零部件和连接关系应当作清楚、完整的描述，并说明工作原理、结构特征，以所属技术领域的技术人员能够实现为准。

)可另附纸详细描述。

一种新型高压柱塞泵柱塞防脱扣卡子,其由１。

防松动锁片 2. 防松动螺帽 3．固定螺丝4。
