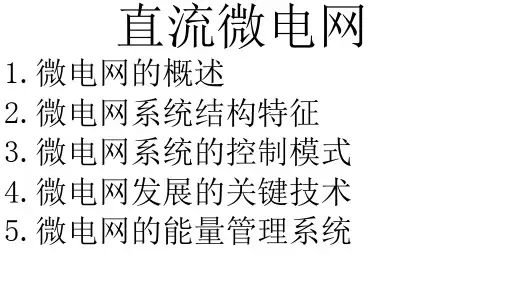

直流微电网

直流微电网：
系统中的DG、储能装置、负荷等均通过电力电子变换装置连接至直流母线，直流网络再通 过逆变装置连接至外部交流电网。直流微电网通过电力电子变换装置可以向不同电压等级的交 流、直流负荷提供电能，DG和负荷的波动由储能装置在直流侧补偿
相比于交流微电网，直流微电网由于各DG与直流母线之间仅存在一线电压变换装置，降 低了系统建设成本，在控制上更易实现；由于无需考虑各DG之间的同步问题，在环流抑制上更 具优势
4.含微电网的大电网保护构建策略
主要研究不同类型微电网短路电流的特性、计算模型的建立、新型大电 网保护系统的构建及整定计算原则的研究、大电网保护与微电网保护的协调 配合机制的研究
5.微电网与大电网的电能交易模式
一方面，DG作为微电网的重要组成部分，将使电力公司与用户之间形成 一种新型关系，用户可以从电力公司买电，也可以在自发自用的基础上，将 自己拥有的DG的剩余电能卖给别人；另一方面，微电网并网运行时参与大电 网竞争，必将对原有的电力市场交易模式产生影响
5.独立性：微电网在一定条件下可以独立运行，在：
1.可以提高电力系统的安全型和可靠性，有利于电力系统提高抗灾祸能力
2.可以促进可再生能源分布式发电的并网，有利于可再生能源的发展
3.可以提高供电可靠性和电能质量，有利于提高电网企业的服务水平
4.能够有效减少对集中式大型发电厂电力生产的依赖以及远距离电能传输、多级变送的损 耗，降低网损
燃料电池单元变换器自主投切控制
控制特点： 1.优先级最低，通常处于空闲状态，避免燃料电池过早启动 2.当孤岛运行，负荷需求无法满足时，母线电压较低，燃料 电池投入使用，进行恒压输出
控制任务： 1.当且仅当孤岛运行，网内功率输出严重不足时，投入使用 2.避免母线电压过度跌落，甚至失衡

高压直流输电HVDC课件(1).ppt

高压直流输电HVDC课件(1).ppt

37
高压直流输电
❖ 1、高压直流输电的发展 ❖ 2、高压直流输电工程的特点 ❖ 3、高压直流输电工程的系统构成 ❖ 4、柔性直流输电 ❖ 5、高压直流输电系统构成方式 ❖ 6、中国的高压直流输电工程
2024年11月25日
1
HVDC
HVDC
High Voltage Direct Current
Rectifier
❖ 7、直流输电线路难于引出分支线路，绝大部 分只用于端对端送电。
2024年11月25日
12
直流输电应用的场合：
❖ 1、远距离大功率输电； ❖ 2、海底电缆送电； ❖ 3、不同频率或同频率非周期运行的交流系统
之间的联络； ❖ 4、用地下电缆向大城市供电； ❖ 5、配合新能源输电；
2024年11月25日
AC system
2024年11月25日
AC system
Inverter Line/Cable
2
一、HVDC的发展
❖ 电力技术的发展是从直流电开始的，早期的直流 输电是从直流电源送往直流负荷，不需要经过换 流，如1882年在德国建成的2kV、1.5kW、 57km向慕尼黑展览会的送电工程。
❖ 采用直流输电，必须解决换流问题。因此，直流 输电的发展与换流技术的发展有密切的联系。
有功、无功 量控制、系
统保护
电容电压平 衡控制、阀
保护
SM 1 SM 2 SM n
SM 1 SM 2 SM n
控制器
阀基控制 VBC
阀 基 控 制 器 机 柜
SM 1 SM 2 SM n
T1 iSM
T2
桥臂电感 合闸电阻 变压器
调压器 交流电源
SM 1 SM 2 SM n

《微电网背景知识》课件

《微电网背景知识》课件
未来，微电网将逐渐向规模 化、智能化、洁净化方向发 展。与此同时，微电网的市 场竞争也将越来越激烈，技 术成本和政策环境将是微电 网发展的两大挑战。
微电网的经济与环保效益
1
与传统能源供应的比较
与传统能源供应相比，微电网更具有经济效益，同时具有更好的可持续性和稳定 性。微电网还能在电网间反复切换，满足用户在不同用电阶段的需求。
微电网背景知识
微电网是未来能源领域的热门话题。我们将介绍微电网的定义、分类、技术 架构、发展现状和未来展望。
什么是微电网？
1
定义与特点
微电网是一种覆盖面积相对较小的电力
区别与传统电网
2
系统，使用多种能源和能量储存系统， 独立于传统电力网络运行，可自主调度
微电网相比传统电网，规模更小、应用
能源供需。
微电网的发展现状
全球发展态势
目前，全球大部分地区的微 电网应用处于起步阶段，主 要集中在欧美、澳洲等发达 地区。预计未来几年将迎来 加速发展。
我国的应用现状
微电网在中国的应用主要集 中在农村电网建设、城市中 低压配电网升级等领域。其 中，分布式光伏是目前微电 网的主要应用形式之一。
未来的发展趋势和挑战
场景更广，也更便于管理和维护。微电
网通常用于独立小区、工业园区、远离
主网的山区等场景。
3
分类和应用领域
微电网可以按照应用场景分为城市微电 网、农村微电网和岛屿微电网等类型。 在应用领域上，微电网可以广泛应用于 工业生产、居民供电、农村电网建设等 诸多领域。
微电网的技术架构
组成部分
控制策略
可靠性和安全性
微电网的成本效益主要取决于应 用场景、技术选型和管理制度等 多方面因素。目前，各地的微电 网投资回报年限普遍在5~10年之 间，成本效益表现良好。

微电网技术及应用浅谈PPT课件

微电网技术及应用浅谈PPT课件

2020/2/13
12
二、微电网的系统控制技术
主从控制（Master-Slave）
以微网中的某个分布式电源作为主控制单元
联网运行 PQ控制
孤岛运行 V/f控制
分布式微源
以上层中心控制器作为主控制单元
2020/2/13
13
二、微电网的系统控制技术
对等控制（Peer-to-Peer）
分层控制
2020/2/13
7
一、微电网的背景和定义
国网电科院对于微电网的定义
微网是由分布式电源、储能和 负荷构成的可控储能系统，可平滑 接入大电网和独立自治运行，是发 挥分布式电源效能的有效方式。
微电网的特征
• 以分布式发电技术为基础，融合 储能、控制和保护装置 • 接入电压是配电网电压等级 • 能够运行在联网和孤岛两种模式 • 分布式电源之间有一定地理距离
底层分布式微源之间的对等控制，分布式微源之间不需要通信联系就 能实现功率共享，且分布式微源之间的地位对等，控制具有冗余性，故 逐渐受到大家的关注。
以中心控制器为主控制单元的主从控制策略，中心控制其能起到管理 微网的作用，随着微网概念的发展，微网群概念的出现，这种控制策略 是一个很好的选择。
2020/2/13
6
一、微电网的背景和定义
欧盟对于微电网的定义 ✓ 微网是利用分布式能源、储能装置和可控负荷共同组成 的低压网络 ✓ 容量范围从几百千瓦到几个兆瓦 ✓ 能够与配电网并联运行，在上一级电网故障时可脱网自 治运行，故障恢复后可重新并网
日本对于微电网的定义 ✓ 微网是在一定区域内利用可控的分布式电源根据用户需 求提供电能的小型系统
为电网和用户带来的价值和效益，提出了微网（Microgrid）

直流微电网学习

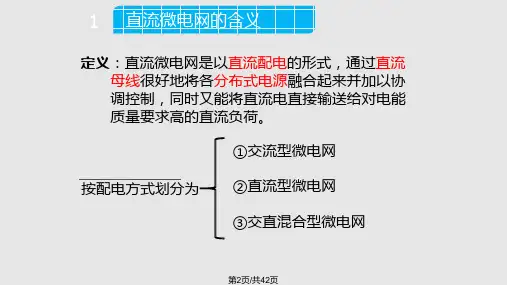

直流微电网学习

2014
美国EMerge Alliance 公司与当地组织合作，开始向东 南亚推广直流微电网。
第9页/共42页
2.2 日本直流微电网发展
日本在国内能源日益紧缺、负荷日益增长的背景下、也展开了微电 网研究、但其发展目标主要定位于能源供给多样化、减少污染、满足用 户的个性化电力需求。
日本政府专门成立了新能源与工业技术发展组织（NEDO）来较好 利用新能源，它负责统一协调国内高校、企业与国家重点实验室对新能 源及其应用的研究。
3.1.3
双母线结构
德国
包含6台光伏发电单元，共40kW，将对基于代理器的分散控制 进行测试，并进行社会、经济效益评估
第14页/共42页
2.3 直流微电网示范工程
CESIRCER CA 试验公司
LABEN 微网中心 Kythnos 孤网
EDP 微型电力公司 MV/LV 电力公司 厦门大学光伏建筑一体化
直流微网
意大利
具有PV,MT、柴油机、MCFC等微电源，并配有蓄电池、飞轮等储能 方式，可组成不同的拓扑结构，进行稳态、暂态运行过程测试和电能
质量分析。
西班牙 希腊 葡萄牙
单相PV，2.18MJ超级电容，1120Ah和1925Ah蓄电池储能；55kW 和150kW电阻负荷，2个36kVA电感负荷。用于测试联网运行时集中
和分散控制策略及电力市场中的能量交易。
提供12户岛上居民用电，400V配网，包含6台光伏发电单元，共 11kW，1座5kW柴油机，1台3.3kW/50kWh蓄电池/逆变器系统。通
2010
CPES中心将SBI发展为系统直流母线采用DC380V和 DC48V两种电压等级的SBN(Sustainable Building and Nanogrids)。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微网整体优化与协调控制。具备针对全网的监控系统 ，全网设备信息可用，从而实现面向全网的能量优 化 及协调控制。
DC GRID 微网应用示例(DC MG)
仙台市含直流供电的定制电力供电系统
爱知工业大学校园AC/DC微网
台湾国立中正大学实验室用直流微网
企业（社区）、家庭直流网络 典型拓扑 (DC Micro-Grid)
风力发电：直驱 光伏发电 微型燃气轮机 典型储能设备：电池，飞轮，超导…
直流微电网具备的基本功能
具有孤网及并网两种运行模式，并可实现两种模式的 无缝切换。
电源及负荷的通用性。以往直流供电系统通常是针 对 专用负荷的。作为直流网微，供电负荷可能各式 各样 ，且在不断发展。
电源及负荷即插即用。作为通用电网，直流微网必 须 支持直流电源及负荷设备的即插即用功能。
PFC
PFC
PFC
++
DC DC 光伏单元
++
高电能质量环网
常规电能质量环网
++ ++
++ ++
DC DC
DC AC
DC DC
光伏单元 负荷
超导储能
DC AC
DC DC
DC DC
DC AC
DC AC
G 风机 MT 微燃机 FC 燃料电池
乏锂电池组
负荷 负荷
直流微电网接线方式
+
Vdc
-
单极接线
DC Grid
多电压等级直流系统中的直流微电网
直流微电网电压确定的依 据
直流微网电压水平的确定是微电网设计的首 要任务。在目前还未实现标准化的情景下， 电压的确定重点考虑以下因素：
供电能力：对应电压水平的负荷距
电源连接：光伏、风电单元电压水平
负荷连接：对直流负荷及逆变交流负荷的供电
交流衔接：易于实现与交流主网的连接
直流微网的拓扑形式（分段式）
直流微网的拓扑形式（分层式）
交流系统 变压器
AC/DC
DC/DC
DC/D 变换器
DC/DC
380VDC 100VDC
AC/DC
DC/DC 直流负荷
交流电源或负荷
直流微网的拓扑形式（环形）
22kV/1.2kV 22kV/1.2kV
22kV/1.2kV
直流微电网设计与实 现
NORTH CHINA ELECTRIC POWER UNIVERSITY
—————————————————————
SCHOOL OF ELECTRICAL &ELECTRONIC ENGINEERING
报告的基本内容 (Content of the Presentation)
直流电网通常包括储能和分布式电源，比通常 依靠大电网供电具有更高的可靠性。
直流系统不存在无功电流分量，在提供同样的 有功功率情况下，与交流系统相比，直流系统 电流幅值较小，相应地损耗较少。
电力电子技术与交直流变换技术的发展与进步 推动了直流微网的快速发展。
采用直流配电的动因（2）
Driving Force for DC-GRID(2)
典型应用：考虑国内外典型微电网系统电压水平 标准参考：IEC标准、国家标准、中电联标准
直流微电网的电压水 平
直流微电网电压水平通常不超过 1500V(±750V)
直流微电网主网电压建议采用750V(±375V) 其他便于电源与负荷接入的电压包括：
380V 300V 220V 110V 48V ……
(2)合适的控制策略以提高变换器的连续性和灵 活性；
(3)采用软开关技术以减少变换器的开关损耗， 提高换流效率，抑制电磁干扰。
DC/DC 换流器的拓扑形式
u H QF1
C1
u dc1
C3
uH
idc1
T1 C2
T2
T3 C4
T4
T5
T9
T10 T6
ia
Lf
ib ic
T7
T11
Cf
T8
T12
HFT
城市电网不断发展，电能替代的不断推进，用 电负荷迅猛增长，用户负荷中电力电子设备数 量不断增加，电力负荷的电力电子化使负荷供 电具有直流环节： 变频调速 电子镇流器照明、LED照明 开关电源 电动汽车的发展
采用直流配电的动因（3）
Driving Force for DC-GRID(3)
新能源发电与储能装置多以直流形式产生电能 ，采用直流电网更适合于分布式电源和储能装 置的接入：
DC- workshop, DC-building… 直流微网区域较大：DC- community, DC-
factory, DC- commercial… 直流微电网强调系统性和独立性。
采用直流配电的动因（1）
Driving Force for DC-GRID(1)
直流电网本身不存在相位和谐波问题，所以直 流网络可以提供的电能的质量相比于交流网 络 更好。
ua ub uc
ia1 ib 1 ic1
kua kub
ku c
T1 Lf 1
T4
ia 2 ib 2 ic 2
1、直流微电网的提出和发展 2、直流微电网的拓扑与构成 3、直流微电网控制策略设计 4、直流配电网运行特性分析
5、直流微电网运行示例 6、结语
直流与交流 (DC or AC)
19世纪最后10年，电气领域开始了一场 独特的对垒—电流之 战。在过去的一百多年里，交流电因易于变压、可以远送、 便 于通过旋转电机实现转换而处于主导地位。但直流发展的 脚步 也从未停止。直流输电已在远距离电能输送、异步联网 等场合 发挥重要作用。近年来，直流配电与直流供电也得到快速发展。
直流微（电）网定义 (Defination of DC-Micro Grid)
直流微（电）网可定义为以直流电的方式，将分布式电源、储能与负荷 、交流系统互联，配备监控系统所形成的发供用电系统网络。直流微 网 可看成是配电网的一种形式。
直流配电网与直流微电网
均属于供用电系统，无严格区别； 直流微电网电压典型值最高不超过1.5kV; 直流配电网电压可达100kV; 直流微电网范围通常较小：DC- house,
+ -
DC Grid + -
真双极接线（大地回流）
+
Vdc
-
伪双极接线
DC Grid
+
DC Grid
+ -
真双极接线（金属回流）
直流微网的关键设备(1)
DC/DC变换器实现直流微网中不同电压等 级 直流设备间的互联和控制。
DC/DC变换器的关键技术包括：
(1)合理的拓扑形式：多重化Buck-Boost方式;中 频变压器耦合方式；三点平方式……
