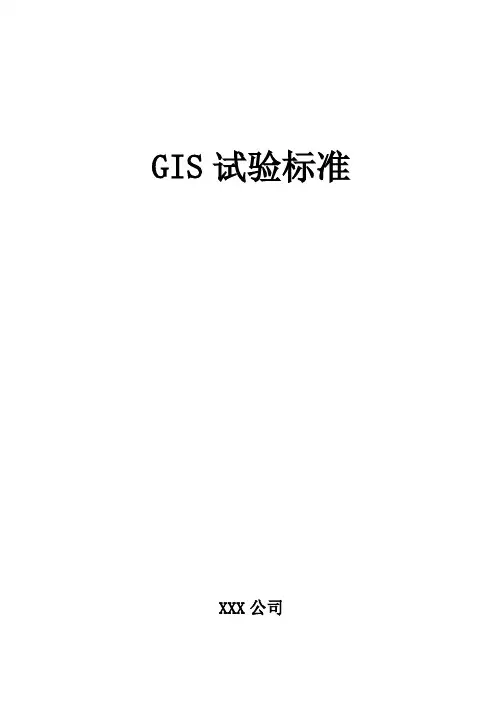

GIS试验标准XXX公司目录一、主回路电阻测量 (2)二、绝缘试验 (2)2。
1 主回路绝缘电阻测量 (2)2.2 控制回路及辅助回路绝缘电阻测量 (2)2。
3 主回路工频耐压试验 (3)2。
4 控制回路及辅助回路工频耐压试验 (3)三、气体密封性试验 (3)3.1 SF6气体泄漏试验 (3)3。
2 空气系统泄漏试验 (4)四、SF6气体水份测量 (4)五、SF6气体压力表开关动作特性检查 (4)六、联锁试验 (4)七、机械特性试验 (5)八、电流互感器 (7)8。
1 极性检查 (7)8。
2 变比测量 (7)8.3 误差测量(比差、角差) (7)8。
4 保护级伏安特性试验 (8)九、电压互感器 (8)9。
1 极性检查 (8)9。
2 变比测量 (8)9.3 励磁特性试验 (8)十、避雷器 (9)10。
1 放电记数器检查 (9)10。
2 交流泄漏电流测量(阻性电流、全电流) (9)十一、SF6充放气装置常用单位换算公式 (9)高压六氟化硫断路器(GCBT、GCBP)-—--—-——出厂试验清单气体绝缘金属封闭组合电器(GIS)——-—--——-—————出厂试验清单110kV 及以上电压等级GIS出厂试验见证工作标准序号项目单位参数值1 额定电压kV 1262 额定电流 A 20003 额定频率Hz 504 额定峰值耐受电流Ka 805 额定短时耐受电流(3s)kA 31.56 局部放电pC 357 1 min工频耐受电压kV 相对地断口间相间230 275 2758 1.2/50μs额定雷电冲击耐受电压kV 550 550 5509 额定SF6气体压力(20℃) MPa 断路器气室其它气室0.6 0。
410 最低功能压力(20℃)↓0。
5±0。
015 0.33±0。
01511 补气压力(表压20℃) ↓0.52±0。
015 0.35±0.01512 过压报警压力(表压20℃)↑0。
电流互感器一.基本概念和基本原理1.基本概念互感器:一种变压器,供测量仪器、仪表、继电器和其它类似电器用。
电流互感器:一种互感器,在正常使用条件下其二次电流与一次电流实质上成正比,而其相位差在联结方法正确时接近于零的互感器。
电流互感器主要分为两大类:测量级互感器和保护级互感器。
电力线路中的电流各不相同,通过电流互感器一、二次绕组匝数比的配置,可以将不同的线路电流变换成较小的标准电流值,一般是5A或1A,这样可以减小仪表和继电器的尺寸,简化其规格,有利于这些设备的小型化、标准化,所以说电流互感器的主要作用是:a. 传递信息供给测量仪表、仪器或继电保护、控制装置;b. 使测量、保护和控制装置与高电压相隔离;c.有利于测量仪器、仪表和保护、控制装置的小型化、标准化。
测量级互感器:专门用于测量电流和电能的电流互感器。
如:3、1、、、、、、、、、、1M、2M保护级互感器:专门用于继电保护和自动控制的电流互感器。
如:5P、10P、C类互感器(如C800)、5PR、10PR、PX、X、PS、PL 、TPX、TPY、TPS铁心开气隙的目的:控制剩磁铁心需开气隙的电流互感器:5PR、10PR、TPY执行标准:国标:GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求国际标准:IEC 60044-1、IEC 60044-6其它国家标准:IEEE/、CAN3-C13、AS 、BS等600/1A的CT二次匝数为600÷1=6003.套管型电流互感器的基本参数及基本常识额定电流比:例1:300-400-600/5A,即表示此互感器有三个变比,其额定一次电流分别为300、400及600A,额定二次电流为5A,二次匝数应分别为60、80及120匝。
S1-S2:300/5、60匝S1-S3:400/5、80匝S1-S4:600/5、120匝例2:600/5MR、C800 (美国标准IEEE Std )MR:多变比C类互感器:相当于10P20800:二次端电压(V)C800:相当于10P20、200V A出线标记――X2-X3 50/5 10匝X1-X2 100/5 20匝X1-X3 150/5 30匝X4-X5 200/5 40匝X3-X4 250/5 50匝X2-X4 300/5 60匝X1-X4 400/5 80匝X3-X5 450/5 90匝X2-X5 500/5 100匝X1-X5 600/5 120匝20匝10匝50匝40匝X1X2X3X4X5准确级要求保护级互感器:标准准确限值系数ALF:5、10、15、20、30、40等。

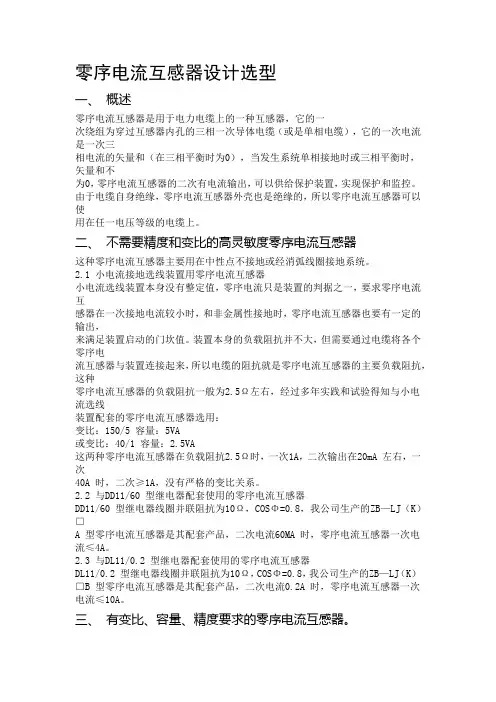

零序电流互感器设计选型一、概述零序电流互感器是用于电力电缆上的一种互感器,它的一次绕组为穿过互感器内孔的三相一次导体电缆(或是单相电缆),它的一次电流是一次三相电流的矢量和(在三相平衡时为0),当发生系统单相接地时或三相平衡时,矢量和不为0,零序电流互感器的二次有电流输出,可以供给保护装置,实现保护和监控。
由于电缆自身绝缘,零序电流互感器外壳也是绝缘的,所以零序电流互感器可以使用在任一电压等级的电缆上。
二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器也要有一定的输出,来满足装置启动的门坎值。
装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右,经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用:变比:150/5 容量:5VA或变比:40/1 容量:2.5VA这两种零序电流互感器在负载阻抗2.5Ω时,一次1A,二次输出在20mA 左右,一次40A 时,二次≥1A,没有严格的变比关系。
2.2 与DD11/60 型继电器配套使用的零序电流互感器DD11/60 型继电器线圈并联阻抗为10Ω,COSΦ=0.8,我公司生产的ZB—LJ(K)□A 型零序电流互感器是其配套产品,二次电流60MA 时,零序电流互感器一次电流≤4A。
2.3 与DL11/0.2 型继电器配套使用的零序电流互感器DL11/0.2 型继电器线圈并联阻抗为10Ω,COSΦ=0.8,我公司生产的ZB—LJ(K)□B 型零序电流互感器是其配套产品,二次电流0.2A 时,零序电流互感器一次电流≤10A。
电流互感器饱和引起的保护误动分析及试验方法近年来,广东省内多个发电厂出现过高压厂用变压器或起动-备用变压器在区外故障时或厂用大容量电动机起动时差动保护误动作的情况。
究其原因,除个别是因为整定值的问题外,大多数是因电流互感器特性不理想甚至饱和而导致的。
众所周知,设计规程中对电流互感器的选型有严格的规定,要求保护用的电流互感器在通过15倍甚至是20倍额定电流的情况下,误差不超过5%或10%,即不出现饱和。
而上面提及的出现差动保护误动的情况,无一例外地都选用了保护级的电流互感器。
经过对几个电厂的大容量电动机起动电流的核算,最大容量的电动机起动时电流大概是变压器额定电流的3~5倍,远达不到电流互感器额定电流的15倍。
那为什么差动保护还会因为电流互感器饱和而误动呢?下面就电流互感器的工作原理、工作特性对保护的影响及其检验方法进行探讨。
1电流互感器工作原理简述电流互感器的工作原理与变压器基本相同,因此可以使用变压器的等值电路分析电流互感器。
电流互感器的等值电路如图1所示[1]。
图1中,Z1为电流互感器原方漏抗,Z2为电流互感器副方漏抗,ZL为电流互感器二次回路的负载阻抗,其次侧的参量。
正常运行时,漏抗Z1和Z2很小,负载阻抗ZL也很小,而励磁阻抗Zm因为电流互感器铁心磁通不饱和而很大。
因此,可忽略励磁电流Im。
根据磁势平衡原理,原、副方电流成固定的比例关系为其中N1和N2分别为原、副方绕组匝数。
当铁心磁通密度增大至饱和时,励磁阻抗Zm会随着饱和的程度而大幅下降。
此时Im 已不可忽略,即I1与I2不再是线性的比例关系。
电流互感器饱和的原因有两种[2]:一是一次电流过大引起铁心磁通密度过大;二是二次负载(即ZL)过大,在同样的一次电流下,要求二次侧的感应电动势增大,也即要求铁心中的磁通密度增大,铁心因此而饱和。
原、副方绕组感应电动势有效值与磁通的关系为2确定电流互感器饱和点的方法要研究电流互感器的工作特性,确认其在保护外部故障通过大电流时是否会饱和而影响保护动作的正确性,可通过一些试验方法进行检测。

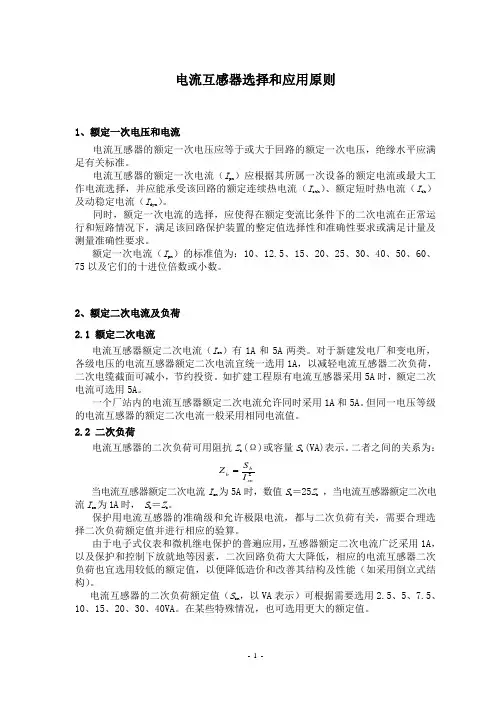

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压,绝缘水平应满足有关标准。
电流互感器的额定一次电流(I pn )应根据其所属一次设备的额定电流或最大工作电流选择,并应能承受该回路的额定连续热电流(I cth )、额定短时热电流(I th )及动稳定电流(I dyn )。
同时,额定一次电流的选择,应使得在额定变流比条件下的二次电流在正常运行和短路情况下,满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流(I pn )的标准值为:10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流(I sn )有1A 和5A 两类。
对于新建发电厂和变电所,各级电压的电流互感器额定二次电流宜统一选用1A ,以减轻电流互感器二次负荷,二次电缆截面可减小,节约投资。
如扩建工程原有电流互感器采用5A 时,额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为:当电流互感器额定二次电流I sn 为5A 时,数值S b =25Z b ,当电流互感器额定二次电流I sn 为1A 时, S b =Z b 。
保护用电流互感器的准确级和允许极限电流,都与二次负荷有关,需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用,互感器额定二次电流广泛采用1A ,以及保护和控制下放就地等因素,二次回路负荷大大降低,相应的电流互感器二次负荷也宜选用较低的额定值,以便降低造价和改善其结构及性能(如采用倒立式结构)。
电流互感器的二次负荷额定值(S bn ,以VA 表示)可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

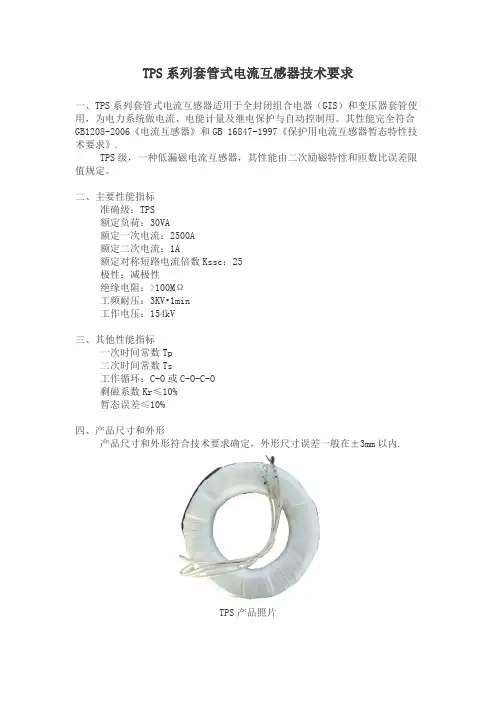

一、TPS系列套管式电流互感器适用于全封闭组合电器(GIS)和变压器套管使用,为电力系统做电流、电能计量及继电保护与自动控制用。
其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》.TPS级,一种低漏磁电流互感器,其性能由二次励磁特性和匝数比误差限值规定。
二、主要性能指标准确级:TPS额定负荷:30VA额定一次电流:2500A额定二次电流:1A额定对称短路电流倍数Kssc:25极性:减极性绝缘电阻:>100MΩ工频耐压:3KV•1min工作电压:154kV三、其他性能指标一次时间常数Tp二次时间常数Ts工作循环:C-O或C-O-C-O剩磁系数Kr≤10%暂态误差≤10%四、产品尺寸和外形产品尺寸和外形符合技术要求确定,外形尺寸误差一般在±3mm以内.TPS产品照片一、LRB系列套管式电流互感器适用于全封闭组合电器(GIS)和变压器套管使用,为电力系统做电流、电能计量及继电保护与自动控制用。
其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》.电流互感器型号字母含义如下:L:电流互感器R:装入式B:带保护准确级.型号后面为所配套的GIS装置及变压器套管的电压等级的千伏数.二、技术数据准确等级:5P额定负荷:20VA额定一次电流:2500A额定二次电流:1A准确限值系数:20极性:减极性绝缘电阻:>100MΩ工频耐压:3KV•1min工作电压:154kV三、产品尺寸和外形产品尺寸和外形符合技术要求确定,外形尺寸误差一般在±3mm以内.LRB产品照片。
电流互感器规格的含义概括
电流与电压互感器的规格包含测量精度与保护精度,测量精度分别有0.2、0.2S与0.5级,电能计量选用0.2或0.2S级,S为计量专用;测量与内部电能计量选用0.5级。
保护精度用准确限值一次电流来校验。
准确限值一次电流为互感器保证复合误差不超过要求的最大一次侧电流保护。
准确级用准确限值系数P 来表示。
5P表示复合误差不超过5%,10P表示复合误差不超过10%。
差动保护选用5P,电流速断保护选10P。
计量柜电流互感器为单绕组时,可选0.2或0.2S级;为双绕组时,可选0.2/10P10或0.2S/10P10级,保护绕组短接。
电压互感器选用0.2/6p (或3P)级。
电源进线有负荷控制时电流互感器选用0.2/0.5/10P15(或20)级,负控用0.2级,测量与内部计量用0.5级,保护用10P15(或20),也可以选用0.2S/0.5/10P15(或20)级。
电压互感器选用0.2/6P(或3P)级,容量选50V A。
电源进线无负荷控制时,电流互感器与出线统一选用0.5/10P15(或20)级,测量与内部计量用0.5级,保护用10P15(或20)。
电压互感器选用0.5(或1)/6P(或3P)级,V/V型电压互感器电压变比为(10/3)/(0.1/3)kV;Y/Y/△型电压互感器变比为(10/3)/(0.1/3)(0.1/3kV)。
不带操作电源时容量选50V A,带操作电源时容量选500V A,。
电力互感器检定规程本规程适用于安装在6kV 及以上电力系统中用于计费与测量的电力互感器(包括电流、电压互感器以及组合互感器)的首次检定、后续检定和使用中的检验。
1 计量性能要求 1.1 准确度等级电流互感器的准确度为0.1、0.2S 、0.2、0.5S 、0.5、1级,电压互感器的准确度为0.1、0.2、 0.5、1级。
组合互感器按它所包含的电流、电压互感器的准确度分别定级。
1.2 误差电流互感器的电流误差(比值差)按下式定义:100(%)⨯-=PPS I I I I I K f (1) 电流互感器的相位误差δ定义为一次电流相量与二次电流相量的相位差,单位为min 。
相 量方向以理想电流互感器的相位差为零来决定,当二次电流相量超前一次电流相量时,相位差为正,反之为负。
电压互感器的电压误差(比值差)按下式定义:100(%)⨯-=PPS U U U U U K f (2)电压互感器的相位误差δ定义为一次电压相量与二次电压相量的相位差,单位为min 。
相 量方向以理想电压互感器的相位差为零来决定,当二次电压相量超前一次电压相量时,相位差为正,反之为负。
式(1)和(2)中,I K 为电流互感器的额定电流比,U K 为电压互感器的额定电压比,S I 为二次电流有效值,S U 为二次电压有效值,P I 为一次电流有效值,P U 为一次电压有效值。
1.3 基本误差在表1的参考条件下,电流互感器的误差不得超出表2给定的限值范围,电压互感器的误差不得超出表3给定的限值范围,实际误差曲线不得超出误差限值连线所形成的折线范围。
1.4 稳定性电力互感器在连续的两次周期检定中,其基本误差的变化,不得大于基本误差限值的1/2。
1.5 附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。
它可以由存在于运行工况的干扰项如高低温、剩磁、邻近效应引起,也可以由检定方法引起,如用低压法测量高压电流互感器的误差,用等安匝法测量多匝电流互感器的误差等。

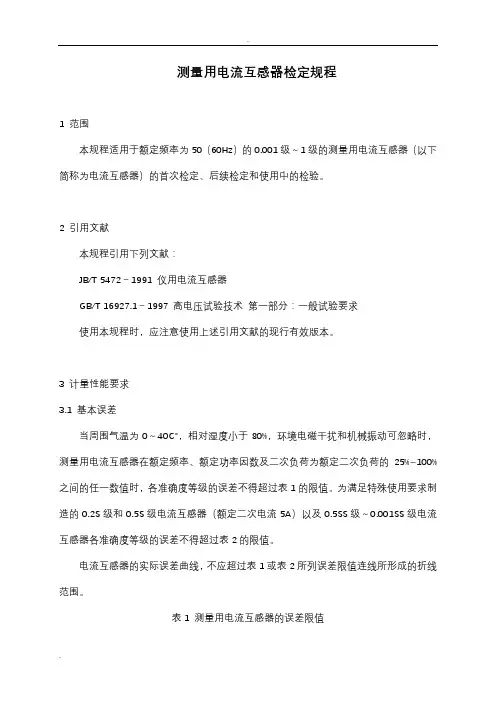

测量用电流互感器检定规程1 范围本规程适用于额定频率为50(60Hz)的0.001级~1级的测量用电流互感器(以下简称为电流互感器)的首次检定、后续检定和使用中的检验。
2 引用文献本规程引用下列文献:JB/T 5472-1991 仪用电流互感器GB/T 16927.1-1997 高电压试验技术第一部分:一般试验要求使用本规程时,应注意使用上述引用文献的现行有效版本。
3 计量性能要求3.1 基本误差当周围气温为0~40℃,相对湿度小于80%,环境电磁干扰和机械振动可忽略时,测量用电流互感器在额定频率、额定功率因数及二次负荷为额定二次负荷的25%~100%之间的任一数值时,各准确度等级的误差不得超过表1的限值。
为满足特殊使用要求制造的0.2S级和0.5S级电流互感器(额定二次电流5A)以及0.5SS级~0.001SS级电流互感器各准确度等级的误差不得超过表2的限值。
电流互感器的实际误差曲线,不应超过表1或表2所列误差限值连线所形成的折线范围。
表1 测量用电流互感器的误差限值表2 特殊使用要求的电流互感器的误差限值3.2 变差电流互感器在电流上升与电流下降过程中在同样电压百分点误差测量结果之差称为变差,准确度等级0.2级及以上的作标准用的电流互感器,变差不得超过表3规定。
表3作标准用的电流互感器的变差限值3.3 稳定性在检定周期内电流互感器的误差变化不得大于其误差限值的1/3。
4 通用技术要求4.1 外观电流互感器的外观应完好,接线端子标志清晰完整,绝缘表面干燥无放电痕迹。
4.2 绝缘4.2.1 电流互感器的绝缘电阻应符合JB/T 5472第6.7款要求。
4.2.2 电流互感器的工频绝缘耐受电压应符合JB/T 5472第6.8.1款要求。
4.2.3 电流互感器的工频感应耐受电压应符合JB/T 5472第6.8.2款要求。
5 计量器具控制计量器具控制包括首次检定、后续检定和使用中的检验。
5.1 检定条件5.1.1 环境条件5.1.1.1 周围气温10℃~35℃,相对湿度不大于80%。
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压,绝缘水平应满足有关标准。
电流互感器的额定一次电流(I pn )应根据其所属一次设备的额定电流或最大工作电流选择,并应能承受该回路的额定连续热电流(I cth )、额定短时热电流(I th )及动稳定电流(I dyn )。
同时,额定一次电流的选择,应使得在额定变流比条件下的二次电流在正常运行和短路情况下,满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流(I pn )的标准值为:10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流(I sn )有1A 和5A 两类。
对于新建发电厂和变电所,各级电压的电流互感器额定二次电流宜统一选用1A ,以减轻电流互感器二次负荷,二次电缆截面可减小,节约投资。
如扩建工程原有电流互感器采用5A 时,额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为:当电流互感器额定二次电流I sn 为5A 时,数值S b =25Z b ,当电流互感器额定二次电流I sn 为1A 时, S b =Z b 。
保护用电流互感器的准确级和允许极限电流,都与二次负荷有关,需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用,互感器额定二次电流广泛采用1A ,以及保护和控制下放就地等因素,二次回路负荷大大降低,相应的电流互感器二次负荷也宜选用较低的额定值,以便降低造价和改善其结构及性能(如采用倒立式结构)。
电流互感器的二次负荷额定值(S bn ,以VA 表示)可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压,绝缘水平应满足有关标准。
电流互感器的额定一次电流(I pn )应根据其所属一次设备的额定电流或最大工作电流选择,并应能承受该回路的额定连续热电流(I cth )、额定短时热电流(I th )及动稳定电流(I dyn )。
同时,额定一次电流的选择,应使得在额定变流比条件下的二次电流在正常运行和短路情况下,满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流(I pn )的标准值为:10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流(I sn )有1A 和5A 两类。
对于新建发电厂和变电所,各级电压的电流互感器额定二次电流宜统一选用1A ,以减轻电流互感器二次负荷,二次电缆截面可减小,节约投资。
如扩建工程原有电流互感器采用5A 时,额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为:当电流互感器额定二次电流I sn 为5A 时,数值S b =25Z b ,当电流互感器额定二次电流I sn 为1A 时, S b =Z b 。
保护用电流互感器的准确级和允许极限电流,都与二次负荷有关,需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用,互感器额定二次电流广泛采用1A ,以及保护和控制下放就地等因素,二次回路负荷大大降低,相应的电流互感器二次负荷也宜选用较低的额定值,以便降低造价和改善其结构及性能(如采用倒立式结构)。
电流互感器的二次负荷额定值(S bn ,以VA 表示)可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
目录ENR-LJ(K)系列零序电流互感器........................... 错误!未定义书签。
一、概述............................................. 错误!未定义书签。
二、型号含义.......................................... 错误!未定义书签。
三、使用条件.......................................... 错误!未定义书签。
四、工作原理.......................................... 错误!未定义书签。
五、安装.............................................. 错误!未定义书签。
六、订货须知.......................................... 错误!未定义书签。
零序电流互感器设计选型参考手册........................ 错误!未定义书签。
一、概述............................................. 错误!未定义书签。
二、没有精度和变比的高灵敏度零序电流互感器............ 错误!未定义书签。
三、有变比、容量、精度要求的零序电流互感器。
.......... 错误!未定义书签。
四、变比的选择........................................ 错误!未定义书签。
五、容量的选择........................................ 错误!未定义书签。
六、孔径的选择........................................ 错误!未定义书签。
七、零序电流互感器的一次、二次电流曲线................ 错误!未定义书签。
目录ENR-LJ(K)系列零序电流互感器 0一、概述 0二、型号含义 0三、使用条件 0四、工作原理 (1)五、安装 (1)六、订货须知 (1)零序电流互感器设计选型参考手册 (8)一、概述 (8)二、没有精度和变比的高灵敏度零序电流互感器 (8)三、有变比、容量、精度要求的零序电流互感器。
(9)四、变比的选择 (9)五、容量的选择 (11)六、孔径的选择 (12)七、零序电流互感器的一次、二次电流曲线 (12)八、准确限值系数 (13)九、动、热稳定电流 (13)十、整体式与分体式 (13)十一、安装 (13)十二、有特殊要求的零序电流互感器 (13)十三、如版本更改,恕不另行通知 (14)ENR-LJ(K)系列零序电流互感器一、概述在供用电的线路中,电流大小相差悬殊,从几安培到几万安培不等。
为便于仪器、仪表的测量,需要转换为比较统一的电流,另外供用电线路上的电压都比较高,如直接测量对仪器、仪表和人都是非常危险的。
为此电力系统中一般采用电流互感器来测量一次电流,可以起到变流和电气隔离的双重作用。
保定市伊诺尔电气设备有限公司生产的ENR-LJ(K)系列零序电流互感器经电力工业部电气设备质量检测中心检测,质量优于国标GB1208-1997《电流互感器》,具有精度高,线性度好,运行可靠,安装方便,外型美观等特点。
孔径Ф40~Ф360的零序电流互感器(电缆型),有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。
产品分整体式和组合式两类。
互感器采用工程塑料外壳、树脂浇注全密封;外型美观、安装方便、节省安装空间、规格品种多,可适用各种保护装置和电力系统各种运行方式(中性点接地,中性点不接地,大电阻接地,小电阻接地和消弧线圈接地)的需要。
二、型号含义空格:用于小电流接地选线装置 A:与DD11/60型继电器配合使用J:用于微机型继电保护 B:与DL11/0.2型继电器配合使用三、使用条件1、环境温度:最高温度+60℃,日平均气温不超过+40℃,最低气温-5℃;2、海拔:不超过1000m(高原使用时特殊定货);3、相对湿度:<85%;4、交流电压0.4KV以上(电缆);5、电网频率50Hz。
电流互感器标准电流互感器是测量交流电流的一种传感器,也称为电流变压器。
它通过将大电流变换为小电流,从而提供适于测量和控制的信号。
电流互感器通常用于电力系统中,用于测量高电压和高电流电路中的电流,以保护和控制系统。
在设计和制造电流互感器时,需要遵循一系列的标准和规范,以确保其工作性能和安全可靠性。
以下是一些与电流互感器相关的标准的参考内容。
1. IEC 60044-1: 这是国际电工委员会制定的标准,规定了电流互感器的一般技术要求。
其中包括了电流互感器的分类、额定负荷、额定电流比、误差限值、温度限值等方面的要求。
2. IEC 60044-2: 这个标准定义了电流互感器的试验和验收准则。
它包括了对电流互感器进行的类型试验、例行试验和特殊试验的要求。
例如,试验包括频率特性测试、绝缘测试、短路测试等。
3. IEEE C57.13: 这个标准是由美国电气和电子工程师学会制定的,用于指导电流互感器的应用。
它提供了关于电流互感器的额定电流比、额定负荷和误差限值的建议。
4. GB/T 20840.1-2017: 这个国家标准是中国国家标准化管理委员会发布的,规定了电流互感器的技术要求和试验方法。
其中包括了电流互感器的额定电流、准确度等级、额定负荷、击穿电压试验等内容。
5. ANSI C57.13: 这个标准是由美国国家标准协会制定的,用于电流互感器在美国的设计和制造。
它对电流互感器的工作原理、额定值、温度限制、精度等方面进行了详细的规定。
除了以上提到的标准之外,还有许多地区和国家制定了适用于本地区的电流互感器标准,如JIS C1103-1(日本)等。
此外,还有一些行业标准或指南,如PTI M-26(电力互联工程师协会)等,用于电力系统中电流互感器的应用和安装。
总结起来,电流互感器的标准要求包括了电流互感器的设计、制造、试验和应用等方面的内容。
这些标准的制定旨在确保电流互感器的性能和安全可靠性,同时指导其正确的应用和安装。
保护用电流互感器的误差限值
在一定的过电流下,误差应在一定限值内,以保证继电保护装置正
确和可靠动作,这是对保护用电流互感器的基本要求之一。根据电力
系统要求切除短路故障和继电保护动作时间的快慢.对保护用电流互
感器的误差条件提出了不同的要求。
(1)如继电保护动作时间相对较长,电流互感器在稳态下的误差就能
满足使用要求,这种电流互感器称为一般保护用电流互感器。
(2)若继电保护动作时间短,则需对电流互感器提出保证稳态误差的
要求,这种电流互感器称为稳态保护用电流互感器。
(3)电流互感器在过电压情况下工作时,由于电流波形畸变,不能用
电流误差和角误差来规定其误差特性,需用复合误差来规定其误差特
性。保护用电流互感器的误差性能指标是:
1)规定其复合误差的大小。
2)保证复合误差不超过规定值时的一次电流倍数,这个倍数称为准
确限值系数。
(4)准确限值系数是额定准确限值一次电流与额定一次电流之比,而
额定准确限值一次电流是互感器能满足复合误差要求的最大一次电
流值。用于继电保护的电流互感器,为了满足继电器灵敏度和选择性
的要求,应按照电流互感器的10%倍数曲线进行校验。
(5)保护用电流互感器的准确级标称方法,是以该准确级的额定准确
限值一次电流下所规定的最大允许复合误差百分数标称的,并在其后
标上字母“P”以表示保护用。GB 1208规定保护用电流互感器的标
准准确级有5P和10P两种(也有用“D”表示的)。它们在额定频率
和额定负荷情况下的误差限值如表所示。
表 保护用电流互感器的误差限值
