Optix OSN7500机柜安装完成后的检查要求
机柜安装完成后，要进行检查。
机柜安装后应符合如下要求。
1）机柜的放置位置应与工程设计图纸相符。
2）支架与地面、支架与机柜间固定的螺钉应全部正确安装，查看螺钉是否装全，
螺钉是否紧固，弹垫、平垫、绝缘套、调平垫片的安装顺序是否正确。
3）华为公司配发的支架与机柜有绝缘配件时，机柜与支架间应达到绝缘要求，
自制底座建议采取与地面或机柜绝缘措施。
4）对整机观察，机柜排列应紧密整齐，垂直偏差度应小于3mm。
5）主走道侧的机柜门板全部装上后，应对齐成直线，误差应小于5mm。
6）整行机柜表面应在同一平面上，机柜排列应紧密整齐，无凹凸现象。
7）机柜各部件安装螺栓都需加平垫、弹垫并拧紧。
8）设备各部件不能存在变形影响设备外观。
9）机柜外部漆饰应完好，各种标志应正确、清晰、齐全。
10）机柜按要求贴放标签。

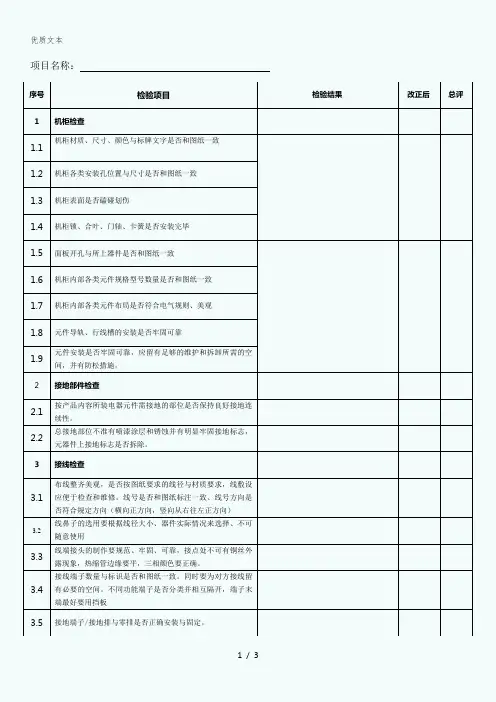

项目名称：序号检验项目检验结果改正后总评1 机柜检查1.1 机柜材质、尺寸、颜色与标牌文字是否和图纸一致1.2 机柜各类安装孔位置与尺寸是否和图纸一致1.3 机柜表面是否磕碰划伤1.4 机柜锁、合叶、门轴、卡簧是否安装完毕1.5 面板开孔与所上器件是否和图纸一致1.6 机柜内部各类元件规格型号数量是否和图纸一致1.7 机柜内部各类元件布局是否符合电气规则、美观1.8 元件导轨、行线槽的安装是否牢固可靠1.9 元件安装是否牢固可靠，应留有足够的维护和拆卸所需的空间，并有防松措施。
2 接地部件检查2.1 按产品内容所装电器元件需接地的部位是否保持良好接地连续性。
2.2 总接地部位不准有喷漆涂层和锈蚀并有明显牢固接地标志，元器件上接地标志是否拆除。
3 接线检查3.1 布线整齐美观，是否按图纸要求的线径与材质要求，线敷设应便于检查和维修。
线号是否和图纸标注一致、线号方向是否符合规定方向（横向正方向，竖向从右往左正方向）3.2 线鼻子的选用要根据线径大小、器件实际情况来选择、不可随意使用3.3 线端接头的制作要规范、牢固、可靠，接点处不可有铜丝外露现象，热缩管边缘要平，三相颜色要正确。
3.4 接线端子数量与标识是否和图纸一致。
同时要为对方接线留有必要的空间。
不同功能端子是否分类并相互隔开，端子末端最好要用挡板3.5 接地端子/接地排与零排是否正确安装与固定。
3.6 主回路线与控制回路走线是否分开3.7 面板扎线是否横平竖直、美观3.8PE排与N排的接线是否从前往后接线、接线是否美观4通电检查4.1 通电之前用万用表检查电源回路和控制回路的接线是否正确，是否和控制对象一一对应，是否存在旁通情况4.2 检测电源分配，包括220VAC和24VDC,所有设备是否能正常上电。
4.3 通电检查各分支回路是否能正常供电4.4通电手动方式控制输出是否正常，5PLC检查5.1 检测人机界面，显示是否正常，通讯是否正常，设备的控制输出是否一一对应，参数设置和保存是否正常5.2 上位机对PLC的操作是否有效，画面显示是否无误，工艺流程是否正确5.3 PLC硬件上电，所有硬件是否可访问5.4模拟量输入是否正常，通道是否一一对应（检查接线端子）5.5 模拟量输出是否正常，通道是否一一对应（检查接线端子）5.6 开关量输出是否正常，通道是否一一对应（检查接线端子）5.7 开关量输入是否正常，通道是否一一对应（检查接线端子）5.8 PLC联机模拟调试，所有控制逻辑是否符合控制工艺要求，保证功能正确无误。
数据中心服务器安装验收及调试1. 引言本文档旨在对数据中心服务器的安装验收及调试进行说明和指导。
通过遵循本文档的步骤，可以确保服务器的正确安装、正常运行以及及时排除故障。
2. 安装验收2.1 服务器准备在安装之前，确保已经购买了合适的服务器，并具备以下所需的内容：- 服务器硬件设备- 服务器操作系统软件- 服务器所需的配件和线缆2.2 安装步骤按照以下步骤进行服务器的安装：1. 将服务器放置在指定的机架或机柜内，并确保稳定和安全。
2. 连接服务器所需的配件和线缆，包括电源线、网络线和数据线等。
3. 使用服务器操作系统软件进行系统的安装和配置。
4. 运行测试程序，确保服务器的各项功能正常。
2.3 功能测试在服务器安装完成后，进行功能测试以确保服务器的正常运行。
测试步骤如下：1. 启动服务器，并确认服务器开机过程中无异常情况。
2. 确认服务器的网络连接正常，能够正常与其他设备进行通信。
3. 测试服务器的存储空间、计算能力和并发处理能力等功能是否满足需求。
4. 检查服务器的温度、风扇和电源等硬件状况，确保正常运行。
3. 调试3.1 系统调试在服务器安装验收后，可能会存在一些系统方面的问题，需要进行调试。
调试步骤如下：1. 检查服务器的操作系统配置，确保各项参数和设置正确。
2. 查找并修复可能存在的系统错误或故障。
3. 配置服务器的安全策略，以保护服务器的数据和系统安全性。
3.2 应用程序调试在服务器安装验收后，还需要对服务器上的应用程序进行调试。
调试步骤如下：1. 检查应用程序的配置，确保各项参数和设置正确。
2. 测试应用程序的功能和性能，查找并修复可能存在的问题。
3. 优化应用程序的性能，以提高服务器的整体运行效率。
4. 总结通过本文档的步骤，可以确保数据中心服务器的正确安装验收和调试。
在安装验收过程中，确保服务器的准备工作和正确连接。
在功能测试和调试过程中，保证服务器的正常运行和应用程序的稳定性。

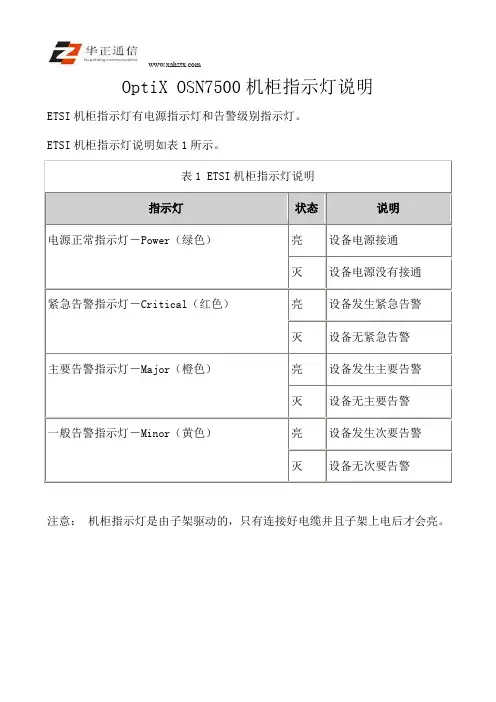

OptiX OSN7500机柜指示灯说明
ETSI机柜指示灯有电源指示灯和告警级别指示灯。
ETSI机柜指示灯说明如表1所示。
表1 ETSI机柜指示灯说明
指示灯状态说明
电源正常指示灯－Power（绿色）亮设备电源接通
灭设备电源没有接通
紧急告警指示灯－Critical（红色）亮设备发生紧急告警
灭设备无紧急告警
主要告警指示灯－Major（橙色）亮设备发生主要告警
灭设备无主要告警
一般告警指示灯－Minor（黄色）亮设备发生次要告警
灭设备无次要告警
注意：机柜指示灯是由子架驱动的，只有连接好电缆并且子架上电后才会亮。
