黄兴车辆段与综合基地运用库及配套工程（运用库）
施工轴线放样成果表
工程名称: 施工单位:
点号
实测坐标（m） 设计坐标(m) 偏差(mm)
X Y X Y △X △Y △S 允许偏差
测量: 复核: 专业监理工程师: 日期:
黄兴车辆段与综合基地运用库及配套工程（市政高架桥）
施工轴线放样成果表
工程名称: 施工单位:
点号
实测坐标（m） 设计坐标(m) 偏差(mm)
X Y X Y △X △Y △S 允许偏差
测量: 复核: 专业监理工程师: 日期:
市政工程施工测量、监测记录台账1 市政工程施工测量、监测记录表 C4-01测量交接桩记录日期：工程名称参加单位建设单位负责人签字：测绘单位负责人签字：设计单位负责人签字：监理单位负责人签字：施工单位负责人签字：位置桩号水准点导线点平面图2 表 C4-02水准点复测记录工程名称施工单位复测部位日期测点后视（1）前视（2）高差（3）=（1）-（2）高程（m）（4）备注 + -计算：实测闭合差=容许闭合差=结论：观测：复测：计算：施工项目技术负责人：3 表 C4-03导线点复测记录工程名称：施工单位:复测部位：日期：测点测角 ordm;deg;prime;Prime; 方位角ordm;deg;prime;Prime; 距离 (m) 纵坐标增量△_ (m) 横坐标增量△_ (m) 纵坐标 _ (m) 横坐标 Y (m) 备注计算（另附简图）结论：1、角度闭合差：f 测=f 容=2、坐标增量闭合差：f_=fy=3、导线相对闭合差：f=k=观测：复测：计算：施工项目技术负责人：工程定位测量记录工程名称委托单位施工部位定位内容图纸编号施测日期平面坐标依据复测日期高程依据使用仪器允许误差仪器校验日期定位抄测示意图：复测结果：签字栏建设（监理）单位施工（测量）单位测量人员岗位证书号专业技术负责人测量负责人复测人施测人注：本表一式五份，由施工单位填写，施工单位、监理单位、轨道公司、运营公司、城建档案馆保存。
定位放线测量复核记录工程名称施工单位复核部位日期年月日原施测人测量复核人测量复核情况（示意图）复核结论备注6表 C4-06水准高程测量记录工程名称分项(分部)工程名称施工单位桩号(位置)测点后视 (1) 前视 (2) 高差 (3)=(1)一(2) 实际高程(4) (m)设计高程(5) (m)偏差(m) (6)=(4)一(5) + -专业监理工程师 (建设单位代表) 测量复测日期7 表 C4-07施工放样坐标记录工程名称分项(分部)工程名称施工单位桩号(位置)测站点 _= 后视点 _= 方位角Y= Y= 距离(m)测桩点号设计坐标实测坐标偏差值(mm) 备注 _(m) Y(m) _(m) Y(m) △_ △Y测量:复核:监理工程师:8 表 C4-08初期支护净空测量记录工程名称施工单位施工部位桩号检查日期序号拱部边墙线路中心左侧线路中心右侧 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 设计仰拱线路中心左侧线路中心右侧专业技术负责人测量员质检员填表说明：1.自中线向两侧测量横向尺寸，自轨顶向上每 50cm 一点（包含拱顶最高点）。
工程名称：
序号放样内容备注
1开挖线是□否□2坡脚线是□否□3_____内边线是□否□4_____外边线是□否□5_____中线是□
否□
序号结构物部位
放样位置
检测方法备注1钢尺是□否□2钢尺是□否□3钢尺是□否□4钢尺是□否□5钢尺是□否□6钢尺
是□
否□
桩号及名称（结构物）：
是否合格测量组： 施工队负责人：
说明：
1、此表一式两份，两份均需双方负责人签字确认，签认后双方负责人各持一份；
2、签认后即表示双方认可此处测量放样并无误；
3、放样后施工队应保护好测量放样成果，避免重复放样，如若导致重复放样，按项目部测量管理办法进行处罚。
起讫桩号K + ～K + K + ～K + K + ～K + 日期： 年 月 日

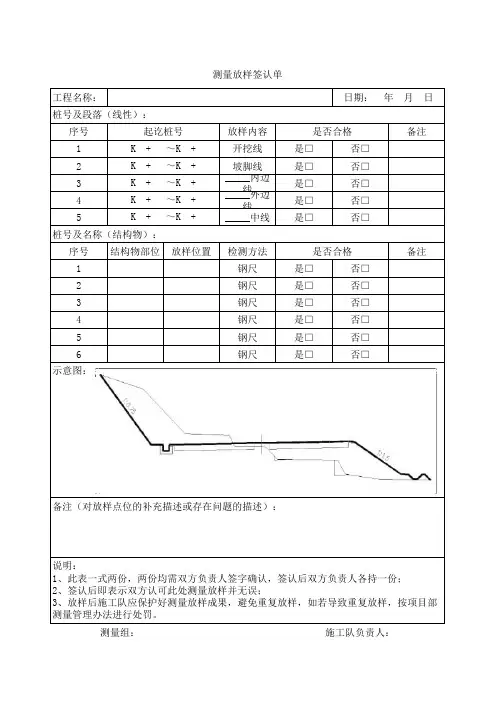

是否合格测量放样签认单
桩号及段落（线性）：
备注（对放样点位的补充描述或存在问题的描述）：
K + ～K + K + ～K + 示意图：。
水利工程施工放样监理复核一、背景及意义水利工程是我国基础设施建设的重要组成部分，涉及到水资源利用、防洪减灾、环境保护等多个领域。
施工放样是水利工程中的关键环节，它直接影响到工程的质量和进度。
监理复核施工放样是为了确保施工质量，保证工程按设计要求顺利完成。
本文旨在探讨水利工程施工放样监理复核的相关问题。
二、监理复核的内容及要求1. 监理复核的内容（1）施工放样的基准点和基准线是否符合设计要求；（2）施工放样的精度是否满足规范要求；（3）施工放样的成果是否完整、准确；（4）施工放样过程中是否存在问题，如是否存在偏移、误差等；（5）施工放样资料是否齐全，包括放样报告、放样成果表、放样测量记录等。
2. 监理复核的要求（1）监理工程师应具备丰富的水利工程经验和专业知识，了解施工放样的相关规范和标准；（2）监理工程师应具有较强的责任心和敬业精神，确保复核工作的客观、公正和准确性；（3）监理工程师应具备一定的沟通协调能力，与施工单位和测量人员保持良好沟通，确保复核工作的顺利进行；（4）监理工程师应按照规定的程序和时间进行复核，确保复核工作的高效完成。
三、监理复核的程序及方法1. 监理复核的程序（1）监理工程师收到施工放样成果后，应立即进行复核；（2）监理工程师根据设计文件和规范要求，对施工放样的基准点和基准线进行核对；（3）监理工程师对施工放样的精度进行检测，如使用全站仪、水准仪等进行测量；（4）监理工程师对施工放样的成果进行审核，包括放样报告、放样成果表、放样测量记录等；（5）监理工程师将复核结果进行汇总，形成复核报告，并提出整改意见。
2. 监理复核的方法（1）现场核对：监理工程师应亲自到现场进行核对，对照设计图纸和施工放样成果，检查基准点和基准线的位置是否正确；（2）测量检测：监理工程师应使用高精度的测量仪器，对施工放样的精度进行检测，确保放样成果的准确性；（3）资料审核：监理工程师应认真审查施工放样的资料，包括放样报告、放样成果表、放样测量记录等，确保资料的完整性和准确性；（4）沟通交流：监理工程师应与施工单位和测量人员进行沟通交流，了解施工放样的过程和存在的问题，提出整改意见和要求。
