WINCC通过PC电脑主机输出报警音效

  • 格式：docx
  • 大小：908.56 KB
  • 文档页数：5

WINCC通过电脑机箱~输出报警音效
步骤一：建立WINCC变量,对应PLC的报警输出变量（例Q1.0）
步骤二：建立WINCC内部变量，在WINCC报警控件报警时，做为联接电脑里音频文件用。

名称任意：例：1:eorrsond,2:syssond
步骤三：编辑WINCC“报警记录”连接变量Ｑ1.0,做为报警输出
步骤四：编辑WINCC”报警器”
连接变量：
1、消息分配：（可以编辑两种类型的报警，2种形式）
选择“错误”对应wincc内部变量1:eorrsond,
新建行：选择“系统，需要确认”对应wincc内部变量2:syssond 2、信号分配：变量1对应C:\Windows\Media\DJ.wav
变量2对应C:\Windows\Media\任意.wav
注：连接的音频文件，需是（.wav）格式，pcm编码
步骤五：编辑WINCC”画面编辑器”
步骤六：编辑WINCC”画面编辑器”－勾选报警记录运行系统
步骤七：保存，运行，与ＰＬＣ进行通信，正常运行控制
步骤八：模拟报警变量Ｑ1.0置1，报警记录输出，音频同时播放，步骤九：取消报警，需要点击“WINCC ALARM CONTROL”上按钮，经岗位确认后，进行报警取消。

合集下载

论WinCC监视系统语音报警中C语言的运用

论WinCC监视系统语音报警中C语言的运用

论WinCC监视系统语音报警中C语言的运用WinCC是SIEMENS推出的运行于Windows操作系统的HMI/SCADA系统。

作为全集成自动化系统的重要组成部分，该系统凭借集成方便、功能强大等优点在工业、农业等自动化领域中得到广泛应用。

生产过程中如发生异常状况，SCADA 系统应在第一时间以语音、图像等多种方式通知现场人员进行故障处理。

WinCC 的Horn组件可以通过组态配置来实现语音报警功能，但会降低WINCC的运行效率，本文介绍了一种借助脚本程序来实现语音报警功能的Wincc报警应用。

1 语音报警实现原理WinCC本身不具备发出语音的功能，也没有提供处理声音的相关函数，但鉴于可以与操作系统完美结合的优点，我们可以通过在全局脚本使用C语言调用Windows的API函数来实现语音报警功能。

WinCC可以与PLC控制系统进行实时数据通讯。

当生产过程出现异常时，WinCC可以及时准确地获取到PLC控制系统中的故障或异常代码，随后触发全局脚本执行特定程序，进而调用Windows系统API函数，驱动计算机声卡和音箱实现语言报警，如图1所示：2 语音报警的实现当我们对WinCC组态了消息归档（报警归档）后，在某報警事件发生时，就会触发相应的消息变量。

如果在全局脚本中设定合适的触发器，就可以通过在全局脚本中编写执行C语言程序调用相关的Windows函数，使得电脑播放指定的Wav 格式的音频文件，实现语音报警的功能。

2.1 Windows API函数PlaySoundA（char*pszSound，char*hmode，DWORD dwflag）函数为Windows API函数，可以播放Wav格式的音频文件。

函数声明：BOOL PlaySoundA（char*pszSound，char*hmode，DWORD dwflag）。

形参：char*pszSound：指向要播放声音文件的全路径，使用两个连续的反斜杠转义代表一个反斜杠。

WinCC中使用脚本实现报警

WinCC中使用脚本实现报警

WinCC中使⽤脚本实现报警WinCC中使⽤脚本实现报警wincc 2009-01-19 14:30:04 阅读99 评论0 字号：⼤中⼩在6.2⾥，新建⼀个画⾯，两个按钮，⼀个开始播放声⾳（循环播放）按钮，⼀个停⽌播放按钮（没次按钮将循环播放，退出wincc同样在播放）,试验成功了，就是第⼀次反应很慢，第⼀次成功报警后，之后在调⽤就快了。

开始播放按钮代码。

#pragma code("Winmm.dll")BOOL WINAPI sndPlaySoundA(char* szWave,DWORD dwFlag);#pragma code()DWORD SND_ASYNC=0x0001;DWORD SND_LOOP=0x0008;//循环播放sndPlaySoundA("d:\\致爱丽丝.wav",SND_ASYNC|SND_LOOP);停⽌播放按钮代码。

#pragma code("Winmm.dll")BOOL WINAPI sndPlaySoundA(char* szWave,DWORD dwFlag);#pragma code()DWORD SND_ASYNC=0x0001;DWORD SND_LOOP=0x0008;//停⽌播放sndPlaySoundA(NULL,SND_ASYNC); 00000000000000000000000000000000000000000000000000积累—WinCC报警实例wincc 2009-01-19 14:33:28 阅读458 评论0 字号：⼤中⼩这是⽹友给的实际⼯程中的例⼦，以后做项⽬使⽤时可以仔细研究⼀下，再次感谢那位热⼼的⽹友，我贴出来供⼤家学习：在WinCC全局脚本编辑器中完成，达到了语⾔报警的预期效果。

具体步骤如下：A．监控系统所在项⽬创建⽂件夹Voices，所有的语⾳报警⽂件存储在该⽂件夹。

WINCC常见问题

WINCC常见问题

1、问：如何触发计算机扬声器的声音？答：编写如下C-Action:#pragma code("kernel32.dll");BOOL Beep(DWORD dwFreq,DWORD dwDuration);#pragma code();Beep(500,500);2、问：如何通过C脚本来确定报警信息？答：首先必须在画面中插入报警控件，可以用如下两种方式来确认信息：（1）、确认单条信息4版本和高于此版本的WinCCBOOL OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName）5版本和高于此版本的WinCCBOOLAXC_OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName）（2）、确认报警窗口所有可见的报警4版本和低于此版本的WinCCBOOLOnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectName）5版本和高于此版本的WinCCBOOLAXC_OnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectName）3、问：如何在WinCC中读取系统时间？答：通过如下C-Action：#pragma code("kernel32.dll");Void GetLocalTimes(SYSTEMTIME*lpst);#pragma code();SYSTEMTIME time;GetLocalTime(&time);SetTagWord("Varname",time.wYear);SetTagWord("Varname",time.wMonth);SetTagWord("Varname",time.wDayOfWeek);SetTagWord("Varname",time.wDay);SetTagWord("Varname",time.wHour);SetTagWord("Varname",time.wMinute);SetTagWord("Varname",time.wSecond);SetTagWord("Varname",time.wMilliseconds);4、问：如何经Windows对话框设置日期时间？答：通过调用Windows对话框实现。

wincc6.0-的horn声音报警的使用

wincc6.0-的horn声音报警的使用

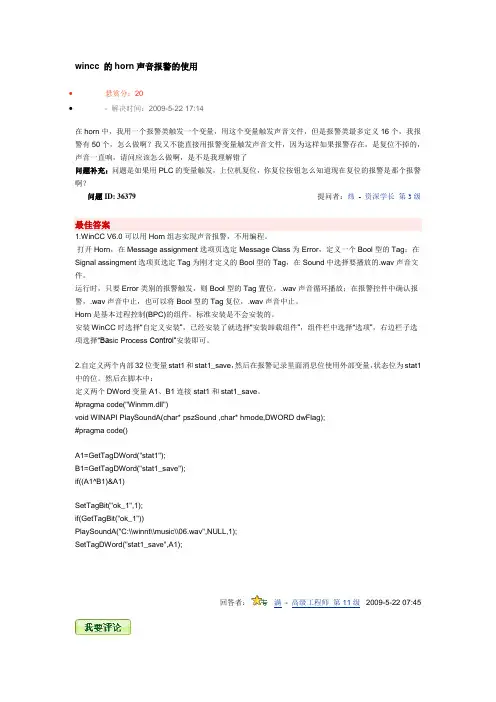

wincc 的horn声音报警的使用•悬赏分：20•- 解决时间：2009-5-22 17:14在horn中，我用一个报警类触发一个变量，用这个变量触发声音文件，但是报警类最多定义16个，我报警有50个，怎么做啊？我又不能直接用报警变量触发声音文件，因为这样如果报警存在，是复位不掉的，声音一直响，请问应该怎么做啊，是不是我理解错了问题补充：问题是如果用PLC的变量触发，上位机复位，你复位按钮怎么知道现在复位的报警是那个报警啊？问题ID: 36379提问者：炜- 资深学长第3级最佳答案1.WinCC V6.0可以用Horn组态实现声音报警，不用编程。

打开Horn，在Message assignment选项页选定Message Class为Error，定义一个Bool型的Tag；在Signal assingment选项页选定Tag为刚才定义的Bool型的Tag，在Sound中选择要播放的.wav声音文件。

运行时，只要Error类别的报警触发，则Bool型的Tag置位，.wav声音循环播放；在报警控件中确认报警，.wav声音中止，也可以将Bool型的Tag复位，.wav声音中止。

Horn是基本过程控制(BPC)的组件，标准安装是不会安装的。

安装WinCC时选择“自定义安装”，已经安装了就选择“安装卸载组件”，组件栏中选择“选项”，右边栏子选项选择“Ba sic Process Control”安装即可。

2.自定义两个内部32位变量stat1和stat1_save，然后在报警记录里面消息位使用外部变量，状态位为stat1中的位。

然后在脚本中：定义两个DWord变量A1、B1连接stat1和stat1_save。

#pragma code("Winmm.dll")void WINAPI PlaySoundA(char* pszSound ,char* hmode,DWORD dwFlag);#pragma code()A1=GetTagDWord("stat1");B1=GetTagDWord("stat1_save");if((A1^B1)&A1)SetTagBit("ok_1",1);if(GetTagBit("ok_1"))PlaySoundA("C:\\winnt\\music\\06.wav",NULL,1);SetTagDWord("stat1_save",A1);回答者：满- 高级工程师第11级2009-5-22 07:45提问者对于答案的评价：多谢30天内的投票结果：好100% (1)不好0% (0)其他回答可以再plc中，几个报警触发一个变量让他置位。
