铸造公差等级

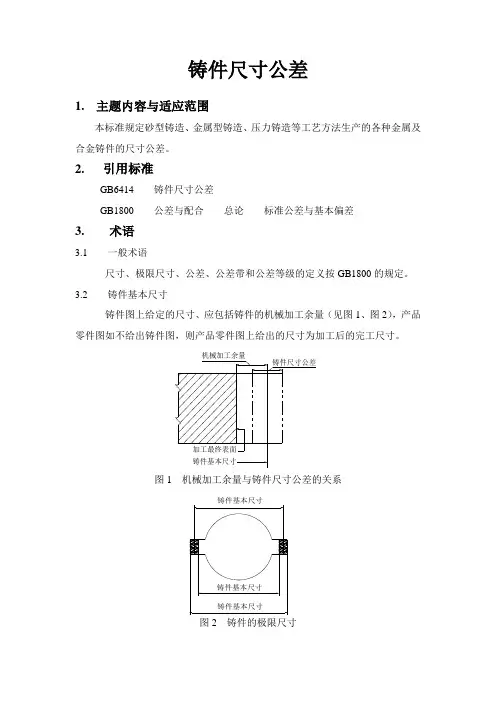

熔模铸件尺寸公差与表面6.1、熔模铸件尺寸公差国家标准GB/T6414-1986《铸件尺寸公差》规定了砂型铸造、金属型铸造、压力铸造、低压力铸造、低压铸造、熔模铸造等工艺方法生产的各种合金铸件的尺寸公差分16级，代号为CT。

表4为部分铸件尺寸公差值。

选用熔模铸件尺寸公差等级时应考虑生产批量，表5所示为成批生产条件下熔模铸件的尺寸公差等级。

表4 铸件尺寸公差值（GB/T6414-1986）(单位：㎜)注：①硅溶胶型壳本公司采用CT5级公差。

②水玻璃型壳本公司采用CT6级公差。

表5 成批生产的熔模铸件尺寸公差等级熔模铸件尺寸公差标注一般采用公差等级代号标注，如GB/T6414—1986CTS。

当有特殊要求时，公差值应直接标注在铸件基本尺寸后。

通常公差带对称分布，即公差的一半取正值，另一半取负值。

当需要采用非对称分布时应在图样上注明。

铸件有倾斜部位时，尺寸值应沿倾斜面对称标注。

表6所示为美国熔模铸造协会（ICI）规定的熔模铸件尺寸公差，其一般公差的基准是：铸件尺寸为25.4㎜时公差为±0.25㎜；铸件尺寸小于254㎜时，每增加25.4㎜，公差增加±0.076㎜；铸件尺寸大于254㎜时，每增加25.4㎜，公差增加±0.13㎜。

当采用辅助操件，如矫直和矫正时可以得到更小的尺寸公差。

表6不包含壁厚公差，壁厚最小公差值为±0.51㎜。

表7和表8所示为前苏联熔模铸件尺寸公差。

表9所示为铸造圆孔的公差。

由于铸造孔的圆度周围金属的壁厚影响较大，周围金属重量不均匀将引起铸孔不圆，孔越长、周围重量越大，影响越明显，因此铸孔直径的公差通常较大。

对于周围金属均匀内径12.7㎜以下的直孔，ICI建议用塞规检测时的孔径公差为±0.08㎜，弯孔孔径的公差值为直孔的2倍。

转接圆弧半径只能使用半径规和光学比较检测，其公差值较难控制，因此给出的公差值也较大（表10）。

6.2、熔模铸件形位公差有关熔模铸件的形位公差国内尚未制定国家标准。

前言本标准在技术内容上和编写格式上等效采用尺寸公差与机械加工余量体根据我国铸而不使用本标准与和有如下一些重要差别对机械加工余量与尺寸公差的关系按即用腔尺寸为的增加了的公差消了中为尺寸段规定的公差数值表消了进一步限制错型用的表按照和根据实测验证的数表中各类合金铸件大批量生产时通常能达到的公差等级作了修铸件要求的机械加工余量数值由铸件最终机械加工后成品铸件的最大轮廓尺寸来决个铸件同加工面上要求的机械加工余量数值一般是相同本标准自实代替和本标准的附录和附录都是提示本标准由国家机械工业局提出本标准由全国铸造标准化技术本标准起草单位铁道部戚墅堰机车车辆工铸造州日升有色铸造有限公本标准主要起草人前言化世界范围各国家标准机成员团联合国际标准通常由技术委员会进行制凡对已成立的技术委员会的某一课题感兴趣的各成员团权派代表参加该与有关系的政府性或非政府性国际组织也可参加本项由技术委员会采纳的国际标准草案要寄送给成员团体投票的成员团有的赞成才批准此标准草国际标准由极限与配合技术委员会制定经过技术修订的本标准第二版废止并代替第一本标准的附录和附录均为提示引言本标准内容为有关金属及其合对铸件规定的公差可以确定铸造方在设计完成或合同签订之采购方应与铸造厂取得联定铸件设计和所要求的精度铸造方所要生产的铸件数量所采用的铸造各种特殊准目标系公差以及个别的机械加工余量是否有更适合该铸件的其他由于铸件的尺寸精度与生产因素对下列生产方式在附录中介绍了用不同方法和不同金属所能达到的公差等级大批和大通过对铸造设备的改整和维护以获得精密小批量生产和单附录给出了通常要求的机械加工余量等级的中华人民共和国国家标准铸件尺寸公差与机械加工余量代替国家质量技术监督局批准实施范围本标准适用于由各种铸造方法生产的各类金属及其合金铸件的尺寸本标准既适用于在图样上给出的一般一般要求的机械加工余量也适用于标注在具体尺寸后面的个个本公差体系用于铸造厂家提供模样或金属型装备或承担模样或金属型装备检验责任的场合引用标准下列标准所包含的过在本标准中引用而构成为本标准的本标准出版版本均为所有标准都会被各方应探讨使用下列标准最新版本的可能技术制图表面特征表示方法定义下列定义适用于铸件基本尺寸机械加工前的毛坯必尺寸公差允许尺寸的变动于最大极限尺寸与最小极限尺寸之代数差的绝对值也等于上偏差与下偏差之代数差的绝对错由于合型部分与另一部分在分型面处相互错在毛坯铸件上为了随后可用机械加工方法去除铸造对金属表面的使之达到所要求的表面特征和必要的尺寸精度而留对圆柱形的铸件部分或在双侧机械加工的情况应加和图起模斜度为使模样容易从铸型中取出或型芯自芯盒脱行于起模方向在模样或芯盒壁上的斜壁厚壁厚是指由芯与型芯之间构成的铸壁厚图图样标注图尺寸公差与极限尺寸尺寸标注除壁厚的尺寸标许存在由两个尺寸组成的尺寸应避免链式尺寸标公差等级铸件公差有号为表对于不适合采用一般规定个除非另型应处在表所规定的公差范围当需要进一步限制错型在图样上注明最大错型图最大错型壁厚除非另至级中的壁厚公差应比其他尺寸的一般公差粗一级例果图样上标注的一般公差为公差为倾斜要素在设计要求有斜如带有起模斜场采用沿斜面对称分布图斜面上的公差图样上一般应规定斜度是增加是取平均如斜斜与图样上通用的斜度布置不同的特殊表面的斜度应在该表面上单独标注例如对于了能获得成品尺寸应考虑图样上对斜度的通用技公差带的位置除非另带应相对于基本尺寸对半在基本尺寸之半在基本尺寸之下因特殊原铸造厂与采购方协商同带也可以不对称分布在此种情况下公差应单独标注在基本尺寸的除非另适用于整个毛坯所有需机械加工的表面只规定一个值且该值应根据最终机械加工后成品铸件的最大轮廓相应的尺寸范围选铸件某一部位在铸态下的最大尺寸应不超过成品尺寸与要求的加工余量及铸造总公差之和图当采用斜度度应图要求的机械加工余量等级要求的机械加工余量等级有级称表注推荐用于各种铸造合金和铸造方法的等级列在中仅作为参考资料图凸台外面作机械加工图内腔作机械加工图台阶尺寸作机械加工图在铸件某一部分一侧作机械加工图最终机械加工后铸件的最大轮廓尺寸由铸造厂预机械加工的表面采购方应按图样上规定需要由铸造厂进行预机械加工的表面和为进行最终机械加工所需为达到预机械加工状态所需的机械加工余量与表中的规定值无关应由铸造厂负责确在图样上的标注铸造公差的标注符合本标准的铸造公差应按下列方式之一标注在图样上用公差代号统一标注例般公差如果需要进一步限制错第例般公差型如果需要在基本尺寸后面标注个例机械加工余量的标注应在图样上标出需机械加工的表面和要求的机械加工余量在括号内标出要求的机械加工余当制造模样或金属型装备时应考虑这些要求要求的机械加工余量应按下列方式标注在图样上用公差和要求的机械加工余量代号统一标注例如对于轮廓最大尺寸在范围为械加工余量值为铸件的一般公差为注允许在图样上直接标注经计算后得出的尺寸如果需要个应标注在图样的特定表面例如见图图要求的机械加工余量在特定表面上的标注表铸件尺寸公差表附录铸造公差和列出了各种铸造方法通常能够正如在本标准引言中所指造方法的精度取决于许多铸件的复杂程度模样装备或金属型装备的类所涉及的金属或合模样或金属型的状铸造厂的生产方对于大批量重复生产方可能通过精心调整和控制型芯的位置达到比表所示更精的公差等级在用砂型铸造方法作小批量和单个铸件生产过采用金属模样和研制开发装备及铸造工艺来达到小公差的做法通常是不切实际且不经济给出了适用于这种生产方式的较宽本标准表中的公差是根据许多国家的铸造厂的数这些数据被用于构成一组光这些曲线采用的增量为于于铸件的许多尺寸受分型面和型芯的影响因而需要增大尺寸公差鉴于设计者没有必要了解所用的铸型和型芯的这些公差增加量已经包括在表表大批量生产的毛坯铸件的公差等级表小批量生产或单件生产的毛坯铸件的公差等级附录推荐用于各种铸造合金及铸造方法等级列于中表毛坯铸件典型的机械加工余量等级附录参考文献技术制图几何形位公差形置和跳动公差制图的号和表示方法技术制图几何公差几何公差的基准和基准系统技术制图锻件的简化表示。

客户可参照本公司以下技术保证内容及标准，设计精密铸造产品。

● 公差(单位:mm)◇推荐形位公差名义尺寸--10 10-- 30 30 -- 100 100 -- 300 300 -- 1000一般精度0.12 0.18 0.27 0.40 0.60 直线度高精度0.08 0.12 0.18 0.27 0.40一般精度0.18 0.27 0.40 0.60 0.90 圆度高精度0.12 0.18 0.27 0.40 0.60一般精度0.18 0.27 0.40 0.60 0.90 平行度、垂直度、对称度高精度0.12 0.18 0.27 0.40 0.60一般精度0.18 0.27 0.40 0.60 0.90 同轴度高精度0.12 0.18 0.27 0.40 0.60◇推荐尺寸公差﹕名义尺寸公差(一般精度) 公差(高精度)小于3 ±0.200 ±0.1003------6 ±0.240 ±0.1206------10 ±0.260 ±0.13010------16 ±0.270 ±0.14016------25 ±0.290 ±0.15025------40 ±0.320 ±0.16040------63 ±0.350 ±0.18063------100 ±0.390 ±0.200100------160 ±0.440 ±0.220160------250 ±0.500 ±0.250250------400 ±0.550 ±0.280400------630 ±0.600 ±0.320630------1000 ±0.700 ±0.350◇角度公差﹕≤±0.5°● 最小铸造孔径D ≥ Φ2通孔D ＞Φ7, 长度L = 3D; 通孔 D ＜Φ7, 长度L = 2D盲孔 D ＞Φ7, 深度L = 2D; 盲孔 D ＜Φ7, 深度L = D● 铸造圆角外圆角R ≥ 0.3 内圆角R ≥ 0.5● 最小壁厚一般1.0 mm, 部分可达0.6 mm● 表面粗糙度有色金属: 1.6 μm ～3.2 μm黑色金属: 3.2 μm ～6.3 μm● 铸件外廓尺寸及重量﹕◇外廓一般不超过1400×600×600mm, 重量不超过40kg● 材质选择﹕◇可提供的铸件材料包括﹕铝合金（含铝镁合金、铝锂合金）、铜合金（含铍青铜合金）、不锈钢(含沉淀硬化不锈钢)及镍基合金、钴基合金、铁基合金等。
