- 1 - 某微车低速轰鸣声的降噪设计

（李洪亮 程魁玉 顾灿松 何森东 ） (中国汽车技术研究中心汽车工程研究院，天津 300162） 摘要：NVH不仅是影响车辆舒适性的重要因素，而且也是评价其质量品质的重要指标之一。本文在对某微型NVH性能研究的基础上，通过试验发现该车低速轰鸣声（Booming）是由后桥Z向二阶振动引起的。为此，本文开发了一套动力减振器，应用于该车使得后桥Z向二阶

振动降低了10dB，相应的驾驶员右耳的阶次噪声降低了5dB，有效解决了该系列车型存在的

低速轰鸣声的问题。

关键词：微型客车 轰鸣声(booming) 后桥振动 动力减振器

1.前言

当前，在竞争激烈的汽车市场上，同档次车型在常规性能方面的综合“性价

比”越来越接近较高水平。因此，提高车辆的驾乘舒适性成为新的竞争焦点，而

其中NVH占据主要地位。NVH不仅是影响车辆舒适性的重要因素，而且也是评价

其质量品质的重要指标之一。涉及车辆的振动噪声问题已经成为汽车技术领域的一个研究热点[1~3] 对于早期的车型，多数情况下来源于发动机的噪声在车辆整体NVH品质中占

据主导地位， NVH控制的对象也较为明确和单一。近年来，随着发动机技术的

突飞猛进，发动机的振动、噪声水平有较大幅度的降低，相应地车内外噪声也大幅降低。从而导致发动机之外的其它振动、噪声来源对车辆整体NVH品质的影响

比重增大。由此而导致车辆NVH控制问题的复杂程度剧增，主要体现在NVH控制

对象的模糊性、广泛性，以及各类振动、噪声来源与车辆整体振动、噪声水平之

间的弱相关性。这里还需要指出的是，由车身壁板结构振动而辐射出的噪声，在车内空间建立声场并与车身结构振动相耦合，其噪声能量主要集中在低频。对于

这类噪声，特别是在20~200Hz的频段内，给人的主观感受是一种所谓的“轰鸣

声”，即通常所说的“Booming”，能造成司乘人员的强烈不适感。且在如此低的

频段内，常规的吸声降噪措施几乎无效。 动力减振器作为振动控制的一种有效型式广泛应用于各个领域【4,5】。本文利用动力减振器控制某微型车后桥的振动，使得后桥Z向2阶振动降低了10dB，

并最终解决了车内的低速轰鸣声，取得了良好的减振降噪效果。

2．噪声源辨识

某微型车在城市工况下，存在低速轰鸣声，造成司乘人员很不舒服，实测车

内驾驶员右耳噪声如图1所示。测点位置为驾驶员右耳，测试设备为LMS公司生2009年LMS中国用户大会论文集

- 2 - 产的SCM05系列40通道振动噪声测试设备。

由图1可以看出，低速轰鸣声主要是由二阶噪声引起。经过阶次噪声分析、

传递路径分析、相关性分析逐步排除了进气系统、排气系统、发动机以及发动机

悬置系统的影响，最后发现是由后桥2阶振动引起，后桥Z向振动如图2所示。

后桥的Z向二阶振动传至车身，引起底板强烈振动，从而导致低速轰鸣声。

100050002000300040001500250035004500rpm4090

50607080

4555657585

dB(A)Pa

0.001.00

Amplitude

2650.001700.0070.0080.00

FOverall level driver seat (A)FOrder 2.00 driver seat (A)FOrder 4.00 driver seat (A)

图1 低速轰鸣声的区域

100050002000300040001500250035004500rpm02

1

500e-32

Amplitudeg

0.001.00

Amplitude

1800.001.01

FOverall level axle front:-ZN200 basFOrder 2.00 axle front:-ZN200 bas

图2 2009年LMS中国用户大会论文集

- 3 - 为此，基于动力减振器原理，本文设计了动力减振器，如图3所示，并通

过优化确定了减振器的质量、阻尼、刚度等参数。该减振器的动态响应曲线如图

4所示。

该减振器的固有频率为62Hz，与后桥Z向二阶振动（发动机转速1700r/min）时振动频率基本一致。减振器安装于该微车后桥，再次进行了试验，测试路面为

普通水泥路面，测试工况为3档全油门加速。试验中，通过调整质量块的质量来

调整减振器固有频率，使得减振器的固有频率等于后桥Z向二阶振动频率（激励

频率）。试验结果如图5、图6所示。

图

3 图4

图6 后桥测点Z向振动

2009年LMS中国用户大会论文集

- 4 -

从图5、6可以看出：

1） 加装动力减振器后桥测点Z向振动峰值和二阶峰值大约有6~10dB的衰

减量，减振效果非常明显。 2） 增加动力减振器后，驾驶员右耳阶次噪声降低了5dB(A),降噪效果明显。

在充分验证的基础上，组织了相关人员试乘试驾进行主观测评。主观测评结

果表明：加装动力减振器后，低速轰鸣声消失，乘坐舒适性明显改善。该方案经

过调整后，应用于其它类似车型，均取得了良好的效果。

4．结论

本文针对某微型车存在低速轰鸣声的问题，经过阶次噪声分析、传递路径分

析、相关性分析等发现是由后桥Z向2阶振动引起。为此，基于动力减振器原理，

本文设计了动力减振器，并通过优化确定了减振器的质量、阻尼、刚度等参数。加装动力减振器后，驾驶员右耳阶次噪声降低了5dB(A)，取得了良好得减振降

噪效果。主观测评结果也表明：加装动力减振器后，低速轰鸣声消失，乘坐舒适

性明显改善。结果表明：只要设计恰当，可以用动力减振器对车辆某些低频振动

进行控制。

参考文献

[1] Jason March, Gareth Strong, Simon Gregory, Benny Rediers. Achieving Diesel 图6驾驶员右耳噪声 2009年LMS中国用户大会论文集

- 5 - Vehicle Appeal Part 1: Vehicle NVH Perspective. SAE 2005-01-2484 [2] Jason March, Andrew Ward, Colin Bennett, Craig Towalski. Achieving Diesel Vehicle Appeal Part 2: Powertrain NVH Perspective. SAE 2005-01-2489 [3] 王登峰 李俊明 陆小军.路面激励引起车内噪声的模拟和试验. 汽车工程，2000，22(2).

[4] 傅玉颖 洪泳平 何阳春. 应用动力减振器消除离心分离设备振动.食品工业科技，2000，

21（2）.

[5] 张海滨，陈光冶.动力减振器用于电机变速过程的振动控制.噪声与振动控制，2007,2 [6] 李新兴，孙海润. 动力减振器常用公式的补充. 固体力学学报,1988,9(3)

致 谢： 本文得到国家863计划重点项目（X121轿车集成开发先进技术）和中国汽车技术研究中心项目《基于CAE的汽车排气系统优化设计》的支持。

Application of Dynamic Vibration Absorber for Controlling Noise of

a Car

Li Hongliang , Cheng kuiyu, Gu Cansong, He Sendong (China Automotive Technology&Research Center，Tianjin300612) 【Abstract】NVH is not only an important effect on automotive comfort,but also a key guideline to appraise automotive quality. Based on studying NVH performance of a minibus,it is discovered

that a second order vibration of the rear axle in the Z direction resulted in a booming in this paper. A dynamic vibration absorber is developed and applied to the minibus. It is proved that the sound

prussure level measured at driver’s right ear is reduced by 5 dB , moreover, the order vibration

amplitude of rear axle is reduced by 10dB. The problem is solved by using a dynamic vibration

absorber. Key words: Minibus, Booming, Rear axle viration, A dynamic vibration absorber

合集下载

车辆主动降噪改造方案设计

车辆主动降噪改造方案设计

车辆主动降噪改造方案设计

背景

车辆噪声对于车内乘客的舒适度和健康都有很大的影响，而且也会对周围环境造成噪声污染。因此，车辆主动降噪成为了一个研究的热点，旨在改善车辆内外的环境质量。本文介绍一种车辆主动降噪改造方案设计。

方案设计

1. 系统整体设计

主动降噪方案主要由外部噪声采集系统、控制系统、音频处理系统和音响系统等组成。其中，外部噪声采集系统负责采集车辆内外的噪声信号并提供给音频处理系统，音频处理系统根据采集到的噪声信号和车辆内部音频信号进行处理，将处理后的信号提供给音响系统输出。

2. 外部噪声采集系统

外部噪声采集系统包括了声音传感器和信号调理电路两部分。声音传感器负责采集车辆内外的噪声信号，信号调理电路主要对传感器采集的信号进行滤波和放大，以提高采集的信号质量。

3. 音频处理系统

音频处理系统的主要任务是对采集到的噪声信号进行处理，使得处理后的信号与车辆内部的音频信号相加后可以最大限度地抵消噪声。具体来说，音频处理系统包括了数字信号处理器（DSP）和算法库，通过对采集到的噪声信号和车辆内部音频信号进行算法处理，生成抵消噪声所需的反向信号，最终提供给音响系统输出。

4. 音响系统

音响系统通过扩音器将处理后的反向信号输出到车辆内部，实现对车辆噪声的主动抵消。同时，为了避免反向信号对车厢内部产生二次噪声，需要对音响系统的输出进行精确的定向和衰减控制。

结论

车辆主动降噪方案不仅可以提高车内乘客的舒适感，还能减少对周围环境的噪声污染。该方案的实现需要依赖于高质量的声音传感器、先进的数字信号处理技术和精确的定向和衰减控制技术。 参考文献

• 刘伟等. 车辆主动降噪技术研究综述[J]. 机械工程师(机电工程师),

2014, 15(5): 47-50.

• 张三等. 高效的车辆主动降噪方案研究[J]. 电子与信息学报, 2013,

35(7): 1535-1542.

• 周五等. 基于DSP的车辆主动降噪系统设计[J]. 电子设计工程, 2012,

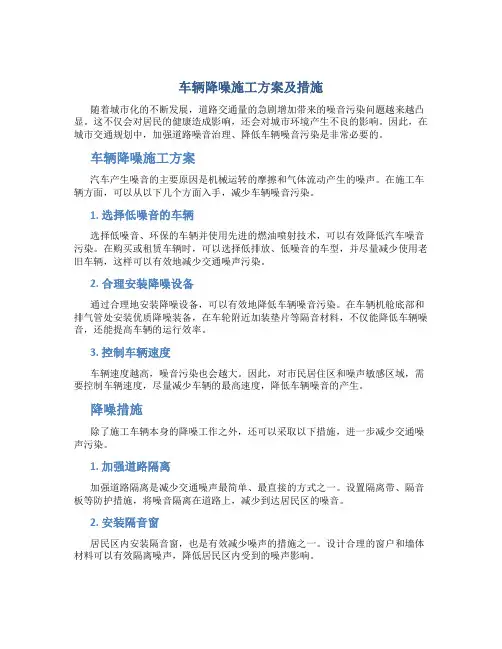

车辆降噪施工方案及措施
