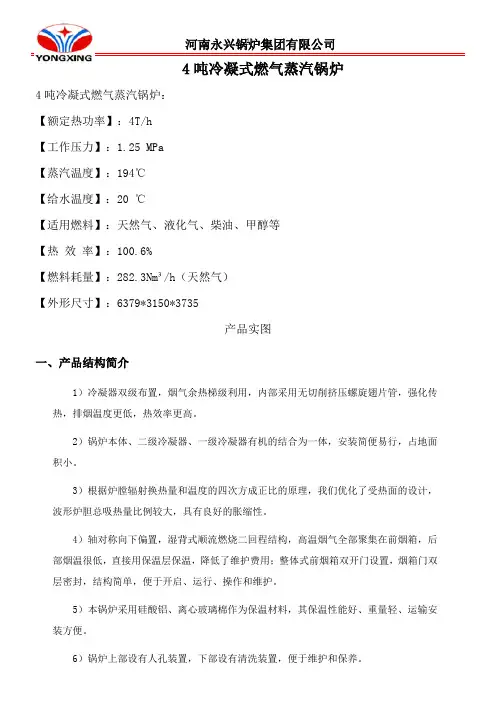

4吨冷凝式燃气蒸汽锅炉

4吨冷凝式燃气蒸汽锅炉：

【额定热功率】：4T/h

【工作压力】：1.25 MPa

【蒸汽温度】：194℃

【给水温度】：20 ℃

【适用燃料】：天然气、液化气、柴油、甲醇等

【热 效 率】：100.6%

【燃料耗量】：282.3Nm³/h（天然气）

【外形尺寸】：6379*3150*3735

产品实图

一、产品结构简介

1）冷凝器双级布置，烟气余热梯级利用，内部采用无切削挤压螺旋翅片管，强化传热，排烟温度更低，热效率更高。

2）锅炉本体、二级冷凝器、一级冷凝器有机的结合为一体，安装简便易行，占地面积小。

3）根据炉膛辐射换热量和温度的四次方成正比的原理，我们优化了受热面的设计，波形炉胆总吸热量比例较大，具有良好的胀缩性。

4）轴对称向下偏置，湿背式顺流燃烧二回程结构，高温烟气全部聚集在前烟箱，后部烟温很低，直接用保温层保温，降低了维护费用；整体式前烟箱双开门设置，烟箱门双层密封，结构简单，便于开启、运行、操作和维护。

5）本锅炉采用硅酸铝、离心玻璃棉作为保温材料，其保温性能好、重量轻、运输安装方便。

6）锅炉上部设有人孔装置，下部设有清洗装置，便于维护和保养。 河南永兴锅炉集团有限公司

2

7）本系列锅炉的制造按GB/T16508.4-2013《锅壳锅炉 第4部分：制造、检验与验收》的要求执行，完全符号国家标准。

二、配套辅机参数

1）燃烧器

根据烟风阻力计算，特选以下燃油燃气燃烧器，从燃烧器的“负荷图”性能曲线中得出背压数值，据此可知，该燃烧器能确保锅炉安全、有效地运行。

燃油 型 号 TBL350 功率（KW)

控制方式 比例调节 9

燃气 型 号 TBG360 功率（KW）

控制方式 比例调节 12

2）给水泵

依据本炉型的蒸发量、额定工作压力，选配的“利欧泵”，是目前工业发达国家普遍用于工业锅炉给水的优质产品，具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长的特点。

蒸汽锅炉计算蒸汽使用量方法

蒸汽锅炉是工业生产中常用的设备，它能将水加热转化为蒸汽并传递给其他设备使用。因此，我们需要了解如何计算蒸汽使用量，以便对蒸汽锅炉的运行进行控制和管理。

蒸汽使用量的含义

蒸汽使用量指的是生产过程中所需的蒸汽量。通常，蒸汽锅炉的输出量会超过实际消耗量，因此需要计算蒸汽使用量，以了解实际消耗量和节约蒸汽的可能性。

蒸汽使用量的计算

蒸汽使用量的计算需要以下几个参数：

1. 设备的蒸汽耗量

2. 每个设备的使用时间

3. 设备开启的频率

通过这些参数，可以计算出每个设备的消耗量和总消耗量，从而确定实际消耗量。

计算公式

设备蒸汽使用量的计算公式为：

设备蒸汽使用量=设备蒸汽耗量×设备使用时间×设备开启频率

总蒸汽使用量的计算公式为：

总蒸汽使用量=Σ设备蒸汽使用量

其中，Σ表示总和。

示例

假设某企业使用了三个设备，它们的蒸汽耗量分别为2T/h、3T/h和4T/h，使用时间分别为8h/d、6h/d和4h/d，开启频率分别为90%、80%和70%，那么每个设备的消耗量和总消耗量如下：

1. 设备1的消耗量为2T/h×8h/d×90%=14.4T/d

2. 设备2的消耗量为3T/h×6h/d×80%=14.4T/d

3. 设备3的消耗量为4T/h×4h/d×70%=11.2T/d

4. 总消耗量为14.4T/d+14.4T/d+11.2T/d=40T/d 以上仅为简单示例，实际计算需要更加详细的数据和精细的分析。

总结

通过计算蒸汽使用量，我们能够了解设备的实际消耗量，调整设备运行方案，降低能源消耗，提高生产效率。因此，对于企业来说，计算蒸汽使用量是非常重要的工作。

30吨燃油蒸汽{锅炉}参数

1、锅炉结构和技术参数

该锅炉采用水管式结构，主要技术参数如下:

（1）蒸发额定容量：30吨/小时

（2）额定工作压力：1.0~1.6MPa

（3）额定蒸汽温度：184~204℃

（4）炉膛燃烧介质：柴油或轻质燃油

（5）热效率：不小于88%

（6）外形尺寸：7m x 2.8m x 3.4m

（7）总重量：约18吨

2、燃烧系统

燃烧系统是锅炉中最重要的部分，其效率和性能取决于燃烧系统的设计参数。该锅炉采用“燃渣旋风式锅炉”燃烧系统，主要特点如下：

（1）燃油喷嘴：采用意大利进口燃油喷嘴，喷油粒子细，喷雾均匀，可以更好地保证燃料的充分燃烧。

（2）燃烧室：采用内置旋风板的燃烧室，使燃烧气流更为稳定，提高热效率。

（3）空气预热器：空气进入燃烧室前先经过空气预热器加热，可以减少供热费用和减少烟气排放。

（4）排烟管：排烟管采用多段式结构，以避免传统锅炉中常见的温度不均匀现象。

3、主要控制系统

该锅炉配备了先进的控制系统，主要包括以下几个部分：

（1）自动点火系统：通过预定时间启动点火机，控制燃烧器的开关，保证锅炉的正常启动。

（2）燃烧调节系统：根据锅炉运行需求，自动调节燃油和空气的混合比例，控制炉膛温度和工作压力。 （3）温度控制系统：配有高精度的温度控制器，实时监控锅炉的出口温度和燃烧室温度，保证锅炉的安全和稳定。

（4）安全保护系统：锅炉配备了多重保护系统，包括水位控制器、压力控制器、燃烧室压力和温度保护器等，确保锅炉的安全性能。

30吨燃油蒸汽锅炉是一种高效、稳定、安全、环保的锅炉设备，其参数和设计决定了其性能和效率，应用广泛于工业和商业领域。

4、性能特点

（1）高效能：燃油蒸汽锅炉对燃料的利用效率高，热损失小，能够保证高效的蒸汽产生。
