全站仪使用教程
文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
全站仪的使用方法培训教程
一、使用方法理论知识讲解
二、仪器与理论结合讲解
三、全站仪在施工现场主要使用方面讲解
四、全站仪仪器使用及保养方面讲解
一、使用方法理论知识讲解
1、测量前的准备工作。
1）.电池的安装(注意：测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。②按电池盒的顶部直至听到“咔嚓”响声。③向下按解锁钮，取出电池。
2）.仪器的安置。①在实验场地上选择一点，作为测站，另外两点作为观测点。②将全站仪安置于点，对中、整平。③在两点分别安置棱镜。
3）.竖直度盘和水平度盘指标的设置。①竖直度盘指标设置。松开竖直度盘制动钮，将望远镜纵转一周(望远镜处于盘左，当物镜穿过水平面时)，竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。②水平度盘指标设置。松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。
4）.调焦与照准目标。操作步骤与一般经纬仪相同，注意消除视差。
2、角度测量
1）.首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为角度模式。
2）.盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。
3）.同样方法可以进行盘右观测。
4）.如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。
3、距离测量
1）.首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为距离模式。
2）.照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。

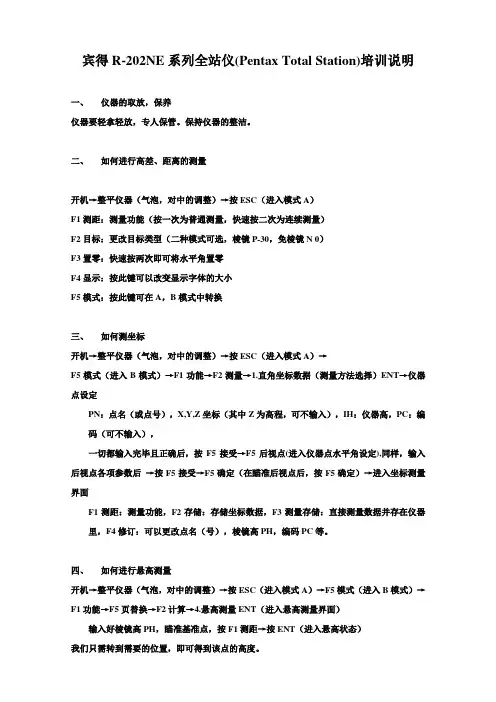

宾得R-202NE系列全站仪(Pentax Total Station)培训说明
一、 仪器的取放，保养
仪器要轻拿轻放，专人保管。保持仪器的整洁。
二、 如何进行高差、距离的测量
开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）
F1测距：测量功能（按一次为普通测量，快速按二次为连续测量）
F2目标：更改目标类型（二种模式可选，棱镜P-30，免棱镜N 0）
F3置零：快速按两次即可将水平角置零
F4显示：按此键可以改变显示字体的大小
F5模式：按此键可在A，B模式中转换
三、 如何测坐标
开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→
F5模式（进入B模式）→F1功能→F2测量→1.直角坐标数据（测量方法选择）ENT→仪器点设定
PN：点名（或点号），X,Y,Z坐标（其中Z为高程，可不输入），IH：仪器高，PC：编码（可不输入），
一切都输入完毕且正确后，按F5接受→F5后视点(进入仪器点水平角设定),同样，输入后视点各项参数后 →按F5接受→F5确定（在瞄准后视点后，按F5确定）→进入坐标测量界面
F1测距：测量功能，F2存储：存储坐标数据，F3测量存储：直接测量数据并存在仪器里，F4修订：可以更改点名（号），棱镜高PH，编码PC等。
四、 如何进行悬高测量
开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F5页替换→F2计算→4.悬高测量ENT（进入悬高测量界面）
输入好棱镜高PH，瞄准基准点，按F1测距→按ENT（进入悬高状态）
我们只需转到需要的位置，即可得到该点的高度。 五、 如何放样
开机→整平仪器（气泡，对中的调整）→按ESC（进入模式A）→F5模式（进入B模式）→F1功能→F5页替换→F1放样→1.放样（方样方法选定，按ENT）→仪器点设定（输入各项参数）→F5接受→仪器点水平角设定→后视点→后视点设定→照准后视点后，按F5确定→放样坐标设定（正确输入X,Y，PH后，按F5接受）
全站仪安全操作规程
全站仪安全操作规程
1. 操作前的准备
1.1 检查设备是否完好，包括各个部件的连接是否牢固、电源是否正常、测距仪是否精确等。
1.2 检查操作环境是否安全，包括地面是否平坦稳固、周围是否有危险物体等。
2. 穿戴个人防护装备
2.1 操作人员应穿戴符合要求的防护衣物、安全鞋、安全帽等个人防护装备，确保自身的安全。
2.2 确保视野清晰，不受任何防护装备的影响。
3. 操作前的预备知识
3.1 在进行全站仪操作之前，操作人员应具备一定的测量知识和仪器操作经验，熟悉全站仪的功能和使用方法。
3.2 了解全站仪的性能指标和测量误差，避免由于不了解仪器导致的误差累积。
4. 安全操作要点
4.1 遵循仪器的使用说明书进行操作，切勿随意更改相关设置。
4.2 操作时保持手部干燥，避免因汗水等导致的滑动或误触。 4.3 操作人员应站在稳固的地面上，避免移动或危险的位置进行测量。
4.4 在操作中保持警觉，避免发生其他人或物体的干扰。
4.5 注意保养仪器，定期进行清洁和维护，确保仪器的稳定性和精度。
5. 安全措施
5.1 不得擅自拆卸或修理全站仪，如有故障需及时向专业维修人员报告。
5.2 在操作中发现故障或异常情况时，应立即停止操作并联系维修人员进行检修。
5.3 使用完全站仪后，应将其放置在安全可靠的地方，避免摔落或损坏。
6. 紧急处理
6.1 如遇紧急情况，操作人员应立即停止操作并采取相应的应急措施，保护自己和他人的安全。
6.2 在遇到灾害、火灾等紧急情况时，务必迅速撤离现场，并按照相关规定的应急预案进行处置。
7. 监督和培训
7.1 全站仪的使用和操作应在经过专业培训后进行，培训内容应包括仪器的操作方法、安全知识和事故应急处理等。
7.2 监督人员应定期检查操作人员的工作状况，提供必要的指导和纠正。 总结：全站仪是一种精密仪器，使用时需要特别注意安全，遵守操作规程和使用说明书，定期进行维护和保养。操作人员应具备一定的专业知识和技能，遵循安全操作要点，做好安全防护工作，并且在紧急情况下能够迅速采取应急措施，确保人员和设备的安全。只有做到全面、细致的安全措施，才能确保全站仪的正常工作和测量结果的准确性。
徕卡TS30全站仪操作培训
TS30全站仪操作培训
2013年2月28日
徕卡TS30超高精度全站仪技术参数
角度测量
精度Hz V 0.5" (0.15mgon)
最小显示0.01"
绝对编码连续四重角度探测
原理绝对编码，连续，四重角度探测距离测量(棱镜)
圆棱镜(GPR1) 3500m
测程360? 棱镜(GRZ4) 1500m
反射贴片(60mm x 60mm)250m
精密0.6mm + 1ppm / 一般为7s
精度/测量时间（棱镜）标准1mm + 1ppm /一般为2.4s
精度/测量时间（反射片）1mm + 1ppm / 一般为7s
距离测量(无棱镜)
测程1000m
精度/测量时间2mm + 2ppm / 一般为3s
激光光斑大小30m 处/ 50m 处7mm x 10mm / 8mm x
20mm
驱动（压电陶瓷）
最大加速度360?（400gon ）/ s 2 最大加速度和转速转速180?（200gon ）/ s
倒镜时间 2.9s
旋转?23s
180（200gon ）定位时间
2.3s 自动目标识别（ATR ）
模模1000m /800m
ATR 模式/ LOCK 模式工作范围圆棱镜(GPR1)1000m / 800m 360?
(GRZ4, GRZ122)800m / 600m
精度ATR 定位精度±1mm
/测量时间（200m 处最小棱镜分辨率间距为30cm ）1000m 处定位精度±2mm
测量时间(GPR1) 3 –4s
超级搜索(PS)
测程360? 棱镜(GRZ4, GRZ122)
300m
一般5s
搜索时间般综合数据
望远镜放大倍数/ 调焦范围30x / 1.7m 至无穷远
/1/4VGA 键盘和显示屏显示/ 键盘1/4 VGA, 彩色触摸屏, 双
面/ 34键，带屏幕，键盘
照明
数据存储内存
/ 存储卡256M / CF 卡可配256M 或
1G
接口RS232, 无线蓝牙
