RC一阶电路的响应测量

一阶RC电路的暂态响应实验报告

本次实验的目的是研究一阶RC电路的暂态响应，了解RC电路在电路中的应用及其响应特性，并通过实验观察、测量一阶RC电路的电流和电压随时间变化的情况，掌握实验技能和数据处理方法。

实验器材：

- 万用表

- 脉冲信号发生器

- 电容

- 电阻

实验步骤：

1. 根据电路图连接电路，将电容和电阻连接成一阶RC电路，通过脉冲信号发生器产生一个方波信号，调节频率为50Hz、幅值为10V。

2. 用万用表测量R、C的阻值和电容器的标称电容。

3. 用示波器观察方波信号波形，调整脉冲信号发生器的输出幅值和偏置电压，确保方波的基准线为0V。

4. 连接万用表，分别测量电容器两端的电压、电阻上的电压和电流，记录每一次测量的时间，以及电流和电压的数值，根据实验数据绘制电流和电压随时间变化的波形图。

实验结果：

实验记录了电容器两端电压、电阻上的电压和电流随时间的变化情况，记录的数据如下：

| 时间（ms） | Uc（V） | UR（V） | I（mA） |

| ---------- | ------- | ------- | ------- |

| 0 | 0 | 10 | 0 |

| 1 | 3.95 | 6.05 | 3.55 |

| 2 | 6.3 | 3.7 | 2.72 |

| 3 | 7.87 | 2.13 | 2.05 | | 4 | 8.95 | 1.05 | 1.57 |

| 5 | 9.6 | 0.4 | 1.2 |

RC一阶电路地响应测试实验报告材料

实验报告：RC一阶电路的阶跃响应测试

一、实验目的：

1.了解RC一阶电路的结构和工作原理；

2.学习如何测量RC一阶电路的阶跃响应；

3.研究RC一阶电路的频率特性。

二、实验仪器与设备：

示波器、信号发生器、电阻箱、电容、电连接线等。

三、实验原理：

四、实验步骤：

1.将电容C和电阻R依次连接到电路板上；

2.将信号发生器的正弦波输出信号连接到电路的输入端，调节信号发生器的频率为100Hz；

3.用示波器的探头将示波器的CH1通道与电路的输入端相连，观察输入信号的示波图像；

4.用示波器的探头将示波器的CH2通道与电路的输出端相连，观察输出信号的示波图像；

5.记录信号发生器输出信号的幅度和频率；

6.调节信号发生器的频率为1kHz，重复步骤3-5； 7.调节信号发生器的频率为10kHz，重复步骤3-5；

8.记录不同频率下RC一阶电路的输入信号与输出信号的幅度变化。

五、实验数据处理与分析：

1.根据示波器上观察到的输入信号与输出信号的波形，计算输入信号的幅度；

2.根据示波器上观察到的输出信号的波形，计算输出信号的幅度；

3.绘制RC一阶电路的输入信号与输出信号的幅频特性曲线，并进行分析和讨论。

六、实验结论：

1.通过实验观察到的输入信号与输出信号的波形，可以验证RC一阶电路对于阶跃输入信号的响应；

2.RC一阶电路的阶跃响应曲线可以表示电路的时间特性；

3.RC一阶电路在不同频率下的幅频特性曲线可以表示电路的频率特性；

4.实验数据分析表明，RC一阶电路的截止频率与电阻值和电容值有关；

a 一阶动态电路的响应测试实验报告

1.实验摘要

1、研究RC电路的零输入响应和零状态响应。用示波器观察响应过程。电路参数：R=100K、C=10uF、Vi=5V

2.从响应波形图中测量 时间常数和电容的充放电时间

2.实验仪器

5V电源，100KΩ电阻，10uF电容，示波器，导线若干

2.实验原理

（1）RC电路的零输入响应和零状态响应

（i）电路中某时刻的电感电流和电容电压称为该时刻的电路状态。t=0时，电容电压uc（0）称为电路的初始状态。

（ii） 在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应，它取决于初始状态和电路特性（通过时间常数τ=RC来体现），这种响应时随时间按指数规律衰减的。

（iii）在零初始状态时仅由在t0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。

（iiii）线性动态电路的完全响应为零输入响应和零状态响应之

a 和动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的

2.时间常数τ的测定方法:

用示波器测量零输入响应的波形，根据一阶微分方程的求解得知uc＝Um*e-t/RC＝Um*e-t/τ,当t＝τ时，即t为电容放电时间，Uc(τ)＝0.368Um。

此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632Um所对应的时间测得，即电容充电的时间t.

学习必备 欢迎下载

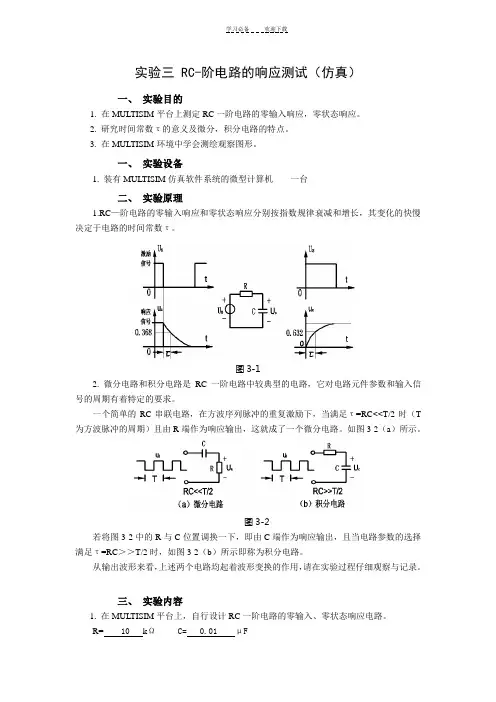

实验三 RC-阶电路的响应测试（仿真）

一、 实验目的

1. 在MULTISIM平台上测定RC一阶电路的零输入响应，零状态响应。

2. 研究时间常数τ的意义及微分，积分电路的特点。

3. 在MULTISIM环境中学会测绘观察图形。

一、 实验设备

1. 装有MULTISIM仿真软件系统的微型计算机 一台

二、 实验原理

1.RC—阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

图3-1

2. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的RC串联电路，在方波序列脉冲的重复激励下，当满足τ=RC<

图3-2

若将图3-2中的R与C位置调换一下，即由C端作为响应输出，且当电路参数的选择满足τ=RC＞＞T/2时，如图3-2（b）所示即称为积分电路。

从输出波形来看，上述两个电路均起着波形变换的作用，请在实验过程仔细观察与记录。

三、 实验内容

1. 在MULTISIM平台上，自行设计RC一阶电路的零输入、零状态响应电路。

R= 10 kΩ C= 0.01 μF 学习必备 欢迎下载

根据R、C参数计算时间常数τ，以20倍τ为信号发生器输出的方波周期，方波幅值10V，观测波形变化并将对应零输入和零状态1τ~5τ时刻的输出电压记录在表3-1中。

表3-1 输出电压uc不同时刻电压值

uc（V）

记录项 1τ 2τ 3τ 4τ 5τ

零输入 测量值 3.6768 1.3515 496.7663m 182.5977m

67.1179m

计算值

零状态 测量值 6.3233 8.6485 9.5032 9.8174 9.9329

计算值

2. 在MULTISIM平台上，自行设计微分、积分电路，并输入频率1kHZ、幅值2V的方波信号，按照以下表格的不同R、C参数，观测输出波形的变化并将输入输出波形记录在表格中。
