EN1092-1 法兰标准

Flanges PN 6 EN 1092-1

Dimensions of PN 6 Flanges EN 1092-1

NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.

NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1". Dimensions in mm

* Above DN 600 dimension C1 is to be specified by the purchaser.

** For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter.

NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The

p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.

Flanges PN 10 EN 1092-1

Dimensions of PN 10 Flanges EN 1092-1

NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.

NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1". Dimensions in mm

* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter, NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The

p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.

Flanges PN 16 EN 1092-1

Dimensions of PN 16 Flanges EN 1092-1

NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.

NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1". Dimensions in mm

* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter,

** 8 holes is preferred however 4 holes may be supplied upon special request by the purchaser.

NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The

p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser. Flanges PN 25 EN 1092-1

Dimensions of PN 25 Flanges EN 1092-1

NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.

NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1". Dimensions in mm

* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter.

NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The

p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.

Flanges PN 40 EN 1092-1

Dimensions of PN 40 Flanges EN 1092-1

NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.

NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1". Dimensions in mm

* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter, NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between

the manufacturer and the purchaser.

Flanges PN 63 EN 1092-1

Dimensions of PN 63 Flanges EN 1092-1

NOTE: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange. Dimensions in mm

* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter.

NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between

the manufacturer and the purchaser.

Flanges PN 100 EN1092-1

Dimensions of PN 100 Flanges EN 1092-1

NOTE: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.

Dimensions in mm

* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter,

合集下载

304不锈钢法兰执行标准

304不锈钢法兰执行标准

304不锈钢法兰执行标准

304不锈钢法兰的执行标准可以根据不同国家或地区的要求而有所差异。以下是一些常见的执行标准：

1. 国际标准：ASTM A182/A182M-19a - Standard Specification

for Forged or Rolled Alloy and Stainless Steel Pipe Flanges,

Forged Fittings, and Valves and Parts for High-Temperature

Service

2. 欧洲标准：EN 1092-1:2018 - Flanges and their joints - Circular

flanges for pipes, valves, fittings and accessories, PN designated -

Part 1: Steel flanges

3. 日本标准：JIS B 2220:2012 - Steel pipe flanges

4. 中国标准：GB/T 9112-2010 - 钢制法兰

这些标准规定了304不锈钢法兰的材料、尺寸、连接方式、密封要求、表面处理等技术要求和测试方法，以确保其质量和可靠性。选择合适的执行标准可以根据具体的应用需求和地区要求。

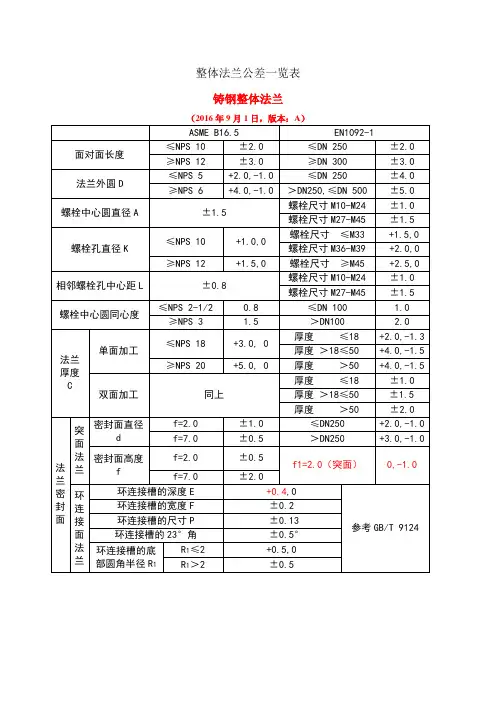

整体法兰公差一览表

整体法兰公差一览表

整体法兰公差一览表

铸钢整体法兰

（2016年9月1日，版本：A）

ASME B16.5 EN1092-1

面对面长度 ≤NPS 10 ±2.0 ≤DN 250 ±2.0

≥NPS 12 ±3.0 ≥DN 300 ±3.0

法兰外圆D ≤NPS 5 +2.0,-1.0 ≤DN 250 ±4.0

≥NPS 6 +4.0,-1.0 ＞DN250,≤DN 500 ±5.0

螺栓中心圆直径A ±1.5 螺栓尺寸M10-M24 ±1.0

螺栓尺寸M27-M45 ±1.5

螺栓孔直径K ≤NPS 10 +1.0,0 螺栓尺寸 ≤M33 +1.5,0

螺栓尺寸M36-M39 +2.0,0

≥NPS 12 +1.5,0 螺栓尺寸 ≥M45 +2.5,0

相邻螺栓孔中心距L ±0.8 螺栓尺寸M10-M24 ±1.0

螺栓尺寸M27-M45 ±1.5

螺栓中心圆同心度 ≤NPS 2-1/2 0.8 ≤DN 100 1.0

≥NPS 3 1.5 ＞DN100 2.0

法兰厚度

C 单面加工 ≤NPS 18 +3.0, 0 厚度 ≤18 +2.0,-1.3

厚度 ＞18≤50 +4.0,-1.5

≥NPS 20 +5.0, 0 厚度 ＞50 +4.0,-1.5

双面加工 同上 厚度 ≤18 ±1.0

厚度 ＞18≤50 ±1.5

厚度 ＞50 ±2.0

法兰密封面 突面法兰 密封面直径d f=2.0 ±1.0 ≤DN250 +2.0,-1.0

f=7.0 ±0.5 ＞DN250 +3.0,-1.0

密封面高度f f=2.0 ±0.5 f1=2.0（突面） 0,-1.0

f=7.0 ±2.0

环连接面法兰 环连接槽的深度E +0.4,0

参考GB/T 9124 环连接槽的宽度F ±0.2

环连接槽的尺寸P ±0.13

环连接槽的23°角 ±0.5°

环连接槽的底部圆角半径R1 R1≤2 +0.5,0

常见平焊法兰及螺栓的尺寸规格

常见平焊法兰及螺栓的尺寸规格

常见平焊法兰及螺栓的尺寸规格

平焊法兰是一种常用的管道连接法兰，它具有简单的结构和易于安装的特点，被广泛应用于各种工业领域。在选择和使用平焊法兰时，了解其尺寸规格非常重要。本文将介绍一些常见的平焊法兰及螺栓的尺寸规格。

1. 标准尺寸规格

平焊法兰的标准尺寸规格通常由各国标准化组织或行业标准制定，并根据管道直径和压力等级进行分类。以下是一些常见的平焊法兰的标准尺寸规格：

- 美国标准：ANSI/ASME B16.5

- 欧洲标准：EN 1092-1

- 德国标准：DIN 2631-2638

- 英国标准：BS 10

- 日本标准：JIS B 2220

这些标准规定了平焊法兰的外径、内径、螺孔尺寸、螺栓孔数等重要尺寸参数，以确保法兰的互换性和兼容性。

2. 尺寸选择注意事项

在选择平焊法兰的尺寸时，需要考虑以下几个重要因素：

- 管道直径：根据管道的直径确定需要使用的法兰尺寸。

- 压力等级：根据管道的工作压力等级选择适当的法兰尺寸。压力等级通常包括150#、300#、600#等。

- 螺栓孔数：根据法兰连接的需求选择适当的螺栓孔数，通常有4个、8个、16个等。

此外，还需要根据具体使用条件考虑法兰的材质、密封面形式等因素。

3. 螺栓尺寸规格

除了平焊法兰的尺寸规格外，螺栓的尺寸也是连接法兰的重要考虑因素。螺栓的尺寸规格通常包括螺纹类型、螺栓直径和螺栓长度等。

常见的螺栓尺寸规格有以下几种：

- 美国标准：ASTM A193 B7，ASTM A193 B8

- 欧洲标准：EN ISO 4014，EN ISO 4017

- 德国标准：DIN 931，DIN 933

根据具体的法兰尺寸和工作要求，选取合适的螺栓尺寸，确保连接的可靠性和安全性。

结论

本文简要介绍了常见平焊法兰及螺栓的尺寸规格。在选择和使用平焊法兰时，根据标准尺寸规格和具体要求进行合理选取，以确保连接的质量和安全性。同时，螺栓的尺寸也需要根据具体情况进行合理选择。

国内及国际管法兰标准介绍

国内及国际管法兰标准介绍

国内及国际管法兰标准介绍

管法兰是用于管道连接的重要部件，其标准的制定对于确保管道系统的安全、可靠运行至关重要。以下是国内及国际上常见的管法兰标准介绍：

国内标准：

1. GB/T 9112-2010：国家标准，规定了钢制管法兰的类型、尺寸、公差、材料、压力-温度额定值等要求。

2. HG/T 20592-2009：化工行业标准，适用于化工、石油化工等领域的钢制管法兰。

3. JB/T 81-1994：机械行业标准，适用于压力容器、换热器等设备的钢制管法兰。

国际标准：

1. ASME B16.5：美国机械工程师协会标准，涵盖了钢制管法兰的尺寸、公差、压力等级等要求。

2. EN 1092-1：欧洲标准，规定了钢制管法兰的类型、尺寸、公差、材料等要求。

3. DIN EN 1092-1：德国标准，与欧洲标准 EN 1092-1 基本一致。

这些标准在尺寸、压力等级、材料、密封面形式等方面可能存在差异，因此在选择管法兰时，需要根据具体的工程要求和使用环境来确定适合的标准。同时，不同国家和地区可能对管法兰的标准有不同的要求，因此在国际项目中，需要注意标准的一致性和兼容性。
