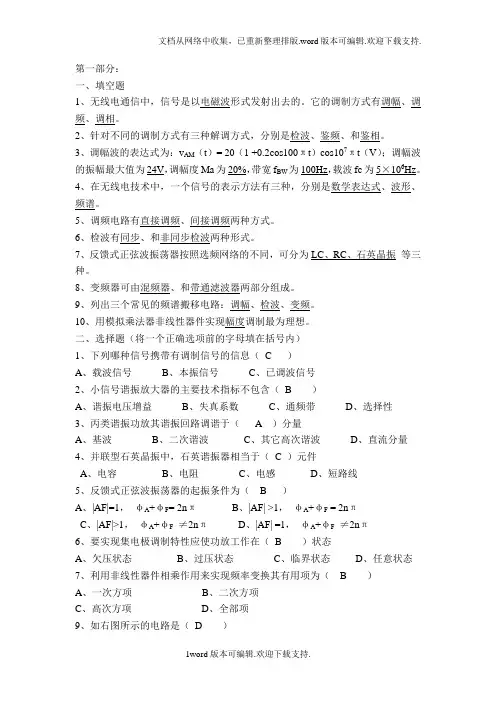

通信电子线路试卷与答案

1 标准答案(一)

一、填空题（每空1分，共30分）

1、无线电通信中，信号是以电磁波形式发射出去的。它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，

级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅

最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振 等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内

1、下列哪种信号携带有调制信号的信息（ C ）

A、载波信号 B、本振信号 C、已调波信号

2、小信号谐振放大器的主要技术指标不包含（ B ）

A、谐振电压增益 B、失真系数 C、通频带 D、选择性

3、丙类谐振功放其谐振回路调谐于（ A ）分量

A、基波 B、二次谐波 C、其它高次谐波 D、直流分量

4、并联型石英晶振中，石英谐振器相当于（ C ）元件

A、电容 B、电阻 C、电感 D、短路线

5、反馈式正弦波振荡器的起振条件为（ B ）

A、|AF|=1， φA+φF= 2nπ B、|AF| >1， φA+φF = 2nπ

C、|AF|>1， φA+φF ≠2nπ D、|AF| =1， φA+φF ≠2nπ

6、要实现集电极调制特性应使功放工作在（ B ）状态

A、欠压状态 B、过压状态 C、临界状态 D、任意状态

7、自动增益控制可简称为（ B ）

A、MGC B、AGC C、AFC D、PLL

8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）

A、一次方项 B、二次方项

C、高次方项 D、全部项

9、如右图所示的电路是（ D ）

A、普通调幅电路

B、双边带调幅电路

C、混频器

D、同步检波器

10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（ B ）

A、频率失真 B、惰性失真

C、负峰切割失真 D、截止失真

四、简答题（共20分）

1、什么叫调制？在无线通信系统中为什么要进行调制？(6分

)

2 答：把要传送的信号“装载”到高频振荡信号的过程，称为调制。(2分)

因为（1）无法制造合适尺寸的天线；(2分)

（2）接收者无法选择所要接收的信号。(2分)

2、在同步检波器中，为什么参考电压与输入载波同频同相？二者不同频将对检波有什么影

响？二者不同相又会对检波产生什么影响？（6分）

答：为了保证同步检波器不失真地解调出幅度尽可能大的信号。(2分)

若不同频，则检波时输出电压会失真。(2分)

若不同相，则检波时输出电压不会失真，但幅度会减小。(2分)

3、根据相位平衡条件，判断下面电路是否产生振荡，并说明理（4分）

答：不能振荡，因为不满足“射同基反”的原则。(4分)

4、某非线性器件的伏安特性为i=a1u+a3u3。试问该器件能否实现相乘作用？为什么？

（4分）

答：不能实现相乘作用，因为伏安表达式中没有二次方项。(4分)

计算题（共20分）

1、某谐振功率放大器，已知VCC=24V，PO=5W。

求：当η=60%时，管耗PT和IC0各为多少？(6分)

58.3360%OVPPW1、解：

8.3353.33TVOPPPW (3分)

8.3334724VCOCCPImAV

(3分)

2、写出下面电路的输出电压表达式（6分）

0i+根据“虚短”i

u+2、解：根据“虚短”u

(2分)

1i+-有u=u=u

Zu2-12R而u=R+R (2分)

2MoiKuuZu L C1

V

C2

3 2212MoiRKuuRR-u

2212MoiRKuuRRi1所以u

121

22i

MiuRR

RKuo即u

(2分)

3、若单频调幅波载波功率Pc=1000W，Ma=0.3，求两个边频功率之和Psb为多少？总功率

Pav为多少？(4分)

22110.310004522cmaPWsb3、解：P

(2分)

1000451045csbPPWavP (2分)

4、若某电压信号u（t）=5cosΩtcosωct（V）（ωc>>Ω）画出频谱图。（4分）

4、解：

(4分)

标准答案(二)

一、填空题（每空1分，共30分）

2、 扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。

3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、

声表面波滤波器等四种。

4、丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性

和放大特性来描述。

5、普通调幅波的数学表达式UAMt=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，

Ma一般 ≤1。

6、 实现AGC的方法主要有改变发射级电流IE和改变放大器的负载两种。

7、 根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换

电路。

8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产

生频率稳定度高的信号应采用石英晶体振荡器。

9、三点式振荡器有电容和电感三点式电路。

10、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。

11、反馈式正弦波振荡器由放大部分、选频网络、反馈网络 Um/V 5/2 5/2

0 ω ωc-Ω ωc+Ω ωc

4 三部分组成。

12、调频电路有直接、间接调频两种方式。

13、调幅测试中，根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。已知某普

通调幅波波形及其参数如图1-1所示，试求Ma =0.25%。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内

1、下列不属于小信号谐振放大器的技术指标是（ C ）

A、电压增益 B、通频带 C、非线性失真系数 D、选择性

2、某调幅广播电台的音频调制信号频率100Hz～8KHz ，则已调波的带宽为（ A ）

A、16KHz B、200KHz C、4KHz D、8KHz

3、对于同步检波器，同步电压与载波信号的关系是（C ）

A、同频不同相 B、同相不同频 C、同频同相 D、不同频不同相

4、串联型石英晶振中，石英谐振器相当于（ D ）元件

A、电容 B、电阻 C、电感 D、短路线

5、 图1-2所示电路为（ A ）电路

A、集电极串馈电路

B、集电极并馈电路

C、基极串馈电路

D、基极并馈电路

6、下列电路不属于频谱搬移电路的是（ B ）

A、调幅电路 B、调频电路 C、检波电路 D、变频电路

7、反馈式正弦波振荡器的平衡条件是（ A ）

A、AF=1，φA+φF = 2nπ B、AF>1，φA+φF = 2nπ

C、AF<1，φA+φF = 2nπ D、AF=1，φA+φF = nπ

8、影响丙类谐振功率放大器性能的主要参数不包括（ D ）

A、 VCC B、 VBB C、 Ubm D、Ri

9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ）

A、频率失真 B、惰性失真 C、负峰切割失真 D、截止失真

10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）

混频电路

A、基极输入，发射极注入 B、基极输入，基极注入

C、发射极输入，基极注入 D、发射极输入，发射极注入

三、判断题，对的打“√”,错的打“×”（每空1分，共10分）

1、谐振放大器处在谐振时其增益最大。（√ ）

2、小信号谐振放大器抑制比越大，其选择性越好。（√ ）

3、高频功放的动态线是一条直线。（ × ）

4、石英晶振可分为串联型和并联型。（ √ ）

5、LC正弦波振荡器的振荡频率由反馈网络决定。（× ）

6、利用非线性器件的相乘作用实现频谱搬移。（ √ ）

7、大信号包络检波器是利用二极管的单向导电性及检波负载电容的充放电过程来完成检波

的。（ √ ）

8、谐振放大器的Kr0.1愈接近于1，则放大器的选择性愈好。（√ ）

9、振荡器与放大器的主要区别之一是：放大器的输出信号与输入信号频率相同，而振荡器

一般不需要输入信号。（ √ ）

10、三极管实现的调幅电路属于高电平调幅电路。（√ ）

图1-2
