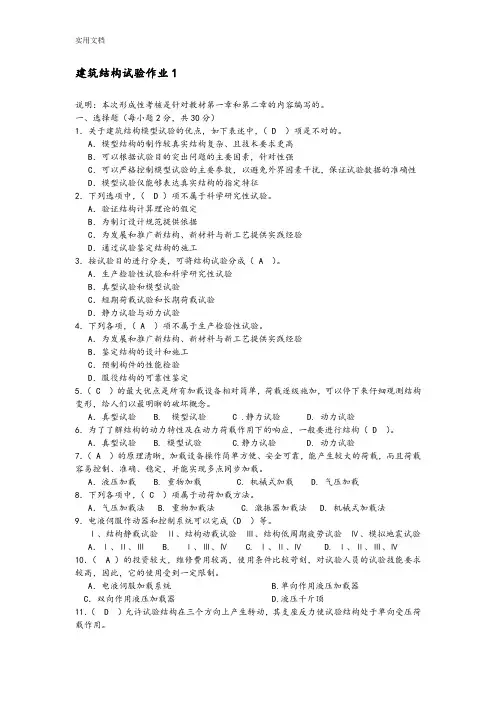

建筑结构试验作业1说明：本次形成性考核是针对教材第一章和第二章的内容编写的。

一、选择题（每小题2分，共30分）1．关于建筑结构模型试验的优点，如下表述中，（ D ）项是不对的。

A．模型结构的制作较真实结构复杂、且技术要求更高B．可以根据试验目的突出问题的主要因素，针对性强C．可以严格控制模型试验的主要参数，以避免外界因素干扰，保证试验数据的准确性 D．模型试验仅能够表达真实结构的指定特征2．下列选项中，（ D ）项不属于科学研究性试验。

A．验证结构计算理论的假定B．为制订设计规范提供依据C．为发展和推广新结构、新材料与新工艺提供实践经验D．通过试验鉴定结构的施工3．按试验目的进行分类，可将结构试验分成（ A ）。

A．生产检验性试验和科学研究性试验B．真型试验和模型试验C．短期荷载试验和长期荷载试验D．静力试验与动力试验4．下列各项，（ A ）项不属于生产检验性试验。

A．为发展和推广新结构、新材料与新工艺提供实践经验B．鉴定结构的设计和施工C．预制构件的性能检验D．服役结构的可靠性鉴定5．（ C ）的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人们以最明晰的破坏概念。

A．真型试验 B. 模型试验 C .静力试验 D. 动力试验6．为了了解结构的动力特性及在动力荷载作用下的响应，一般要进行结构（ D ）。

A．真型试验 B. 模型试验 C.静力试验 D. 动力试验7．（ A ）的原理清晰，加载设备操作简单方便、安全可靠，能产生较大的荷载，而且荷载容易控制、准确、稳定，并能实现多点同步加载。

A．液压加载 B. 重物加载 C. 机械式加载 D. 气压加载8．下列各项中，（ C ）项属于动荷加载方法。

A．气压加载法 B. 重物加载法 C. 激振器加载法 D. 机械式加载法9．电液伺服作动器和控制系统可以完成（D ）等。

Ⅰ、结构静载试验Ⅱ、结构动载试验Ⅲ、结构低周期疲劳试验Ⅳ、模拟地震试验 A．Ⅰ、Ⅱ、Ⅲ B. Ⅰ、Ⅲ、Ⅳ C. Ⅰ、Ⅱ、Ⅳ D. Ⅰ、Ⅱ、Ⅲ、Ⅳ10．（ A ）的投资较大，维修费用较高，使用条件比较苛刻，对试验人员的试验技能要求较高，因此，它的使用受到一定限制。

2″
2′(4′)
4″
4
3 1
2
58
答案：
59
九、根据形体的两面投影，补绘第三投影。 (1)
60
九、补绘平面图。(用线面分析法补视图：先补水平面)
61
答案：
62
(2)
空间分析：
63
(2)补俯视图先补体表面的水平面
64
答案：
65
(3) 空间分析：
66
(3)补左侧立面图先补体表面的侧平面
3.通过两条屋面交线的已知交点， 至少还有第三条屋面交线，其投影也是 如此。该交点称为同坡屋面的顶点，也 可简称顶点。
37
从平面图开始作图解题，补出俯视图和主视图:
30°
30°30°
38
补出同坡屋面的左视图：
39
答案：
40
五、已知四坡屋面的倾角α=30°及檐口线的H投 影，求屋面交线的V/H投影。 (见形考作业册P11)
75
图1—7 尺寸的组成
图1—8 尺寸界线
尺寸线应用细实线绘制，应与被注长度平行。图样本身 的任何图线均不得用作尺寸线。
76
2×φ15
R1 3
3 8
25 9
1
6
8 7
2×φ7
56
40
8
26
7
6
30
6 18
77
78
(2) (请见教材第128页)
79
空间形体分析 ：
80
答案：注尺寸1：1从图中量取，并取整数。
建筑制图基础 作业21 Nhomakorabea(1)求六棱柱表面A点和B点的三投影。
2
(1)求六棱柱表面A点、B点的三投影。

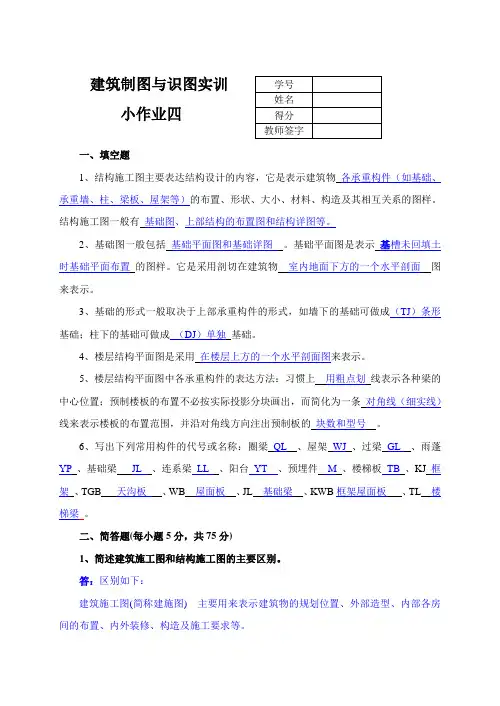

小作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件（如基础、承重墙、柱、梁板、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有基础图、上部结构的布置图和结构详图等。

2、基础图一般包括基础平面图和基础详图。

基础平面图是表示基槽未回填土时基础平面布置的图样。

它是采用剖切在建筑物室内地面下方的一个水平剖面图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成（TJ）条形基础；柱下的基础可做成（DJ）单独基础。

4、楼层结构平面图是采用在楼层上方的一个水平剖面图来表示。

5、楼层结构平面图中各承重构件的表达方法：习惯上用粗点划线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线（细实线）线来表示楼板的布置范围，并沿对角线方向注出预制板的块数和型号。

6、写出下列常用构件的代号或名称：圈梁QL、屋架WJ、过梁GL 、雨蓬YP、基础梁JL 、连系梁LL 、阳台YT、预埋件M、楼梯板TB、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB框架屋面板、TL 楼梯梁。

二、简答题(每小题5分，共75分)1、简述建筑施工图和结构施工图的主要区别。

答：区别如下：建筑施工图(简称建施图) 主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

结构施工图(简称结施图) 主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。

建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。

建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。

钢筋混凝土构件的布置图和结构详图。

2、什么是建筑平面图？答：建筑平面图主要包括楼层平面图（底层平面图、中间层平面图）和顶层平面图。

3、建筑平面图是怎么形成的？答：建筑平面图是房屋的水平剖面图（屋顶平面图除外），也就是假想用水平的剖切平面在窗台上方把整幢房屋剖开，移去上面部分后的正投影俯视图，习惯上称它为平面图。

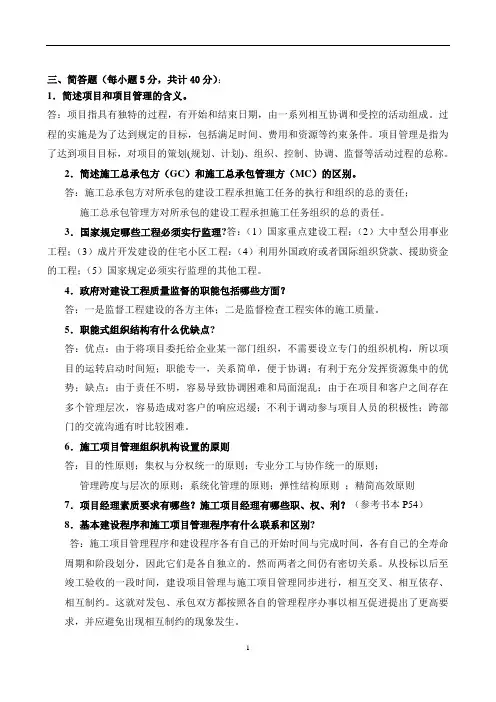

三、简答题（每小题5分，共计40分）：1．简述项目和项目管理的含义。

答：项目指具有独特的过程，有开始和结束日期，由一系列相互协调和受控的活动组成。

过程的实施是为了达到规定的目标，包括满足时间、费用和资源等约束条件。

项目管理是指为了达到项目目标，对项目的策划(规划、计划)、组织、控制、协调、监督等活动过程的总称。

2．简述施工总承包方（GC）和施工总承包管理方（MC）的区别。

答：施工总承包方对所承包的建设工程承担施工任务的执行和组织的总的责任；施工总承包管理方对所承包的建设工程承担施工任务组织的总的责任。

3．国家规定哪些工程必须实行监理?答：（1）国家重点建设工程；（2）大中型公用事业工程；（3）成片开发建设的住宅小区工程：（4）利用外国政府或者国际组织贷款、援助资金的工程；（5）国家规定必须实行监理的其他工程。

4．政府对建设工程质量监督的职能包括哪些方面？答：一是监督工程建设的各方主体；二是监督检查工程实体的施工质量。

5．职能式组织结构有什么优缺点?答：优点：由于将项目委托给企业某一部门组织，不需要设立专门的组织机构，所以项目的运转启动时间短；职能专一，关系简单，便于协调；有利于充分发挥资源集中的优势；缺点：由于责任不明，容易导致协调困难和局面混乱；由于在项目和客户之间存在多个管理层次，容易造成对客户的响应迟缓；不利于调动参与项目人员的积极性；跨部门的交流沟通有时比较困难。

6．施工项目管理组织机构设置的原则答：目的性原则；集权与分权统一的原则；专业分工与协作统一的原则；管理跨度与层次的原则；系统化管理的原则；弹性结构原则；精简高效原则7．项目经理素质要求有哪些？施工项目经理有哪些职、权、利？（参考书本P54）8．基本建设程序和施工项目管理程序有什么联系和区别?答：施工项目管理程序和建设程序各有自己的开始时间与完成时间，各有自己的全寿命周期和阶段划分，因此它们是各自独立的。

然而两者之间仍有密切关系。
