声光报警器的工作原理
声光报警器是一种常见的警报装置,它通过发出声音和光线信号来提醒人们注意警报信息。
声光报警器的工作原理如下:
1. 声音产生:声光报警器通常内置了一个或多个声音发生器,通常是蜂鸣器。
当发生警报事件时,电流会通过发生器,使得金属片震动产生响声。
2. 光线产生:声光报警器还内置了一个或多个高亮度的灯泡或LED灯。
当发生警报事件时,电流会通过灯泡或LED,使其发出强烈的闪光。
3. 控制部分:声光报警器中还有一个控制电路,它可以接收外部的警报信号,来激活声音发生器和光源。
控制电路可以采用常见的电路元件,如电阻、电容、硅二极管等。
当控制电路接收到警报信号时,会产生足够的电压和电流,使声光报警器工作。
4. 能量供应:声光报警器通常需要外部供电或使用电池供电。
外部供电方式可以是直流或交流电源,电池供电方式可以是常见的干电池或可充电电池。
这样可以确保声光报警器长时间稳定工作。
总结:声光报警器通过控制电路接收警报信号并产生足够的电压和电流,从而激活声音发生器和光源。
当警报信号到来时,声光报警器会发出响亮的声音和强烈的闪光,以提醒人们注意警报信息。
火灾自动报警实验心得体会总结引言:在现代社会中,火灾是一种不可避免的安全隐患,它给人们的生命和财产安全带来了巨大威胁。
为了提高火灾应急处理能力和减少人员伤亡,火灾自动报警系统成为必需品。
通过参与火灾自动报警实验,我深刻体会到这一技术的重要性和优势,并对其进行了总结和反思。
一、实验过程及结果1. 介绍实验设备:本次实验使用了先进的火灾自动报警系统,包括烟感器、温感器、声光报警器等各种探测装置。
2. 实验环境模拟:我们将房间设置成不同场景,如热源点附近、阴暗角落等,并逐一测试探测装置的敏感度和反应时间。
3. 火灾模拟方案:为了模拟真实情况,我们使用易燃物质进行有控制的小规模火灾。
同时,在没有启动报警系统之前需要确保每个检测设备正常工作。
4. 报警效果评估:根据观察和记录的数据,分析火灾探测装置的准确性、反应速度、警报声音是否清晰响亮等方面。
二、实验心得与体会1. 提高火灾防范意识:通过参与实验,我深刻认识到预防火灾是必不可少的。
无论在家庭还是工作场所,我们都应该时刻保持高度警惕,小心使用电器设备,并定期检查火灾报警系统。
2. 火灾自动报警的便利性:相比于手动报警,火灾自动报警系统具有更快的反应时间和更高的准确性。
一旦发生火情,系统能够及时发送信号并触发响铃或闪光灯,有效提醒人们注意逃生和求助。
3. 系统的可靠性和稳定性:经过实验验证,在正常环境下运行时,火灾自动报警系统表现出良好的可靠性和稳定性。
它可以自主地进行故障检测,并且在出现故障时能够及时通知相关部门进行修复。
4. 系统维护与管理:虽然自动报警系统带来了极大便利,但其维护与管理也是不可忽视的。
诸如保持探测器干净、定期检查和测试、更新设备等方面需要得到充分的重视。
5. 推广应用前景:通过实验体会,我认为火灾自动报警系统具有广泛的推广应用前景。
它可以在各种建筑场所如商场、公共建筑和住宅中大力推行,以提高火灾防范和应急处理能力。
结语:通过参与火灾自动报警实验,我对该技术有了更深入的理解,并从中获得了一些宝贵的心得体会。
天津电子信息职业技术学院综合实训报告课题名称电子报警器组装与调试姓名高云学号7班级电子S09-1专业应用电子专业所在系电子技术系指导教师陈树才、薛完成日期2010-12-2一、电子报警器产品介绍:1、技术参数:-工作电压:DC 9V (9V碱性电池)-报警声压:120dB-感应方式:振动报警-开机延时:15秒-报警延时:30秒-安装方式:背磁式也可悬挂-产品尺寸:90×55×27mm-包装尺寸:95×57×33mm2、使用方法:开关拨到"ON"位置,红色指示灯亮,15秒后指示灯灭,进入警戒状态,当报警器受到轻微的震动或者敲击时,会发出持续时间为15秒的强烈报警声音。
背面磁吸盘可以直接吸在金属物体上。
二、电路原理图原理图元器件实物图三、元件明细表四、工作原理:震动电子报警器是以探测入侵者进行各种破坏活动时所产生的振动信号作为报警依据,采用压电陶瓷片作为振动探测器,其原理是利用压电陶瓷片的压电效应。
压电晶体是一种特殊的晶体,它可以将施加于其上的机械作用力转变为相应大小的电信号,其电信号的频率及幅度与机械振动的频率及幅度成正比,当信号值达到设定值时就发出报警信号。
IC(HEF4013BP)为双D触发器,接成开关延时电路,当打开开关时,发光二极管(DF)发光,指示电源接通,同时对电容C2、C3充电,以保证IC4013双D触发器的正电源端(14)管脚为高电平,D输入端为高电平,同时发光二极管(DF)亮度随着充电变弱。
报警器延迟过程:电容C2通过电阻R2、R5给振动片及Q2(9014)的基极提供电压,保证电路工作,IC4013双D触发器的输出信号Q端为高电平对电容C4充电,C4通过电阻R1充放电,通过D1保证IC4013双D触发器的清“0”端R端,为高电平端S端长期接地,使D触发器的输出信号Q端为低电平清“0”。
Q非端为高电平,Q2处在延迟等待状态。
XXXX学校电气工程系电子课程设计报告设计题目:声光报警专业:电力系统及其自动化技术班级:电力102 班学号:100313203姓名:X X X指导教师:X X X题目:声光报警一、设计目的掌握单片机的通信,会用单片机通信的几种方式,同时学会矩阵键盘的应用,更进一步理解c51单片机的用途。
二、设计要求在Proteus中画出原理图或使用实物,编制程序,实现以下功能:1、理解报警器工作原理,不同频率声音的实现方案。
2、可设置报警声音的长短。
3、至少2种以上报警方案,每种方案至少由2种不同频率的声音合成。
发光的强弱跟随报警声音的频率高低变化。
三、方案设计与论证MCS-51单片机内部结构8051是MCS-51系列单片机的典型产品,我们以这一代表性的机型进行系统的讲解。
8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线,现在我们分别加以说明:·中央处理器:中央处理器(CPU)是整个单片机的核心部件,是8位数据宽度的处理器,能处理8位二进制数据或代码,CPU负责控制、指挥和调度整个单元系统协调的工作,完成运算和控制输入输出功能等操作。
.数据存储器(RAM)8051内部有128个8位用户数据存储单元和128个专用寄存器单元,它们是统一编址的,专用寄存器只能用于存放控制指令数据,用户只能访问,而不能用于存放用户数据,所以,用户能使用的RAM只有128个,可存放读写的数据,运算的中间结果或用户定义的字型表。
图1·程序存储器(ROM):8051共有4096个8位掩膜ROM,用于存放用户程序,原始数据或表格。
·定时/计数器(ROM):8051有两个16位的可编程定时/计数器,以实现定时或计数产生中断用于控制程序转向。
·并行输入输出(I/O)口:8051共有4组8位I/O口(P0、 P1、P2或P3),用于对外部数据的传输。

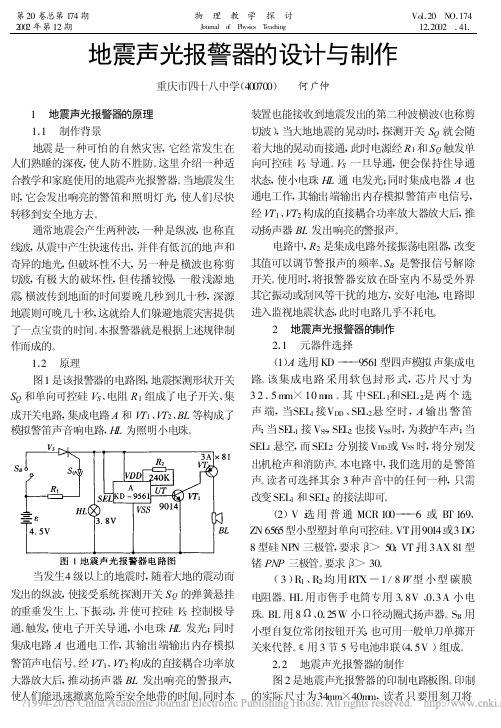

第20卷总第174期物 理 教 学 探 讨Vol .20 NO .1742002年第12期Journal o f P hysic s T eac hing12.2002 .41.地震声光报警器的设计与制作重庆市四十八中学(400700) 何广仲 1 地震声光报警器的原理1.1 制作背景地震是一种可怕的自然灾害,它经常发生在人们熟睡的深夜,使人防不胜防。
这里介绍一种适合教学和家庭使用的地震声光报警器。
当地震发生时,它会发出响亮的警笛和照明灯光,使人们尽快转移到安全地方去。
通常地震会产生两种波,一种是纵波,也称直线波,从震中产生快速传出,并伴有低沉的地声和奇异的地光,但破坏性不大,另一种是横波也称剪切波,有极大的破坏性,但传播较慢,一般浅源地震,横波传到地面的时间要晚几秒到几十秒,深源地震则可晚几十秒,这就给人们躲避地震灾害提供了一点宝贵的时间。
本报警器就是根据上述规律制作而成的。
1.2 原理图1是该报警器的电路图,地震探测形状开关S Q 和单向可控硅V S 、电阻R 1组成了电子开关、集成开关电路,集成电路A 和V T 1、V T 2、BL 等构成了模拟警笛声音响电路,H L 为照明小电珠。
当发生4级以上的地震时,随着大地的震动而发出的纵波,使接受系统探测开关S Q 的弹簧悬挂的重垂发生上、下振动,并使可控硅V S 控制极导通、触发,使电子开关导通,小电珠H L 发光;同时集成电路A 也通电工作,其输出端输出内存模拟警笛声电信号。
经VT 1、V T 2构成的直接耦合功率放大器放大后,推动扬声器BL 发出响亮的警报声,使人们能迅速撤离危险至安全地带的时间。
同时本装置也能接收到地震发出的第二种波横波(也称剪切波),当大地地震的晃动时,探测开关S Q 就会随着大地的晃动而接通,此时电源经R 1和S Q 触发单向可控硅V S 导通。
V S 一旦导通,便会保持住导通状态,使小电珠H L 通电发光;同时集成电器A 也通电工作,其输出端输出内存模拟警笛声电信号,经V T 1、VT 2构成的直接耦合功率放大器放大后,推动扬声器BL 发出响亮的警报声。
第1篇一、实验目的本次实验旨在验证烟气报警系统的功能,了解其工作原理,并通过实际操作掌握其安装、调试和使用方法。
实验内容主要包括烟气报警系统的组成、报警原理、性能测试以及实际应用操作。
二、实验原理烟气报警系统是一种能够实时监测环境中的烟雾浓度,并在浓度超过设定阈值时发出警报的设备。
系统主要由传感器、控制器、报警装置和电源等组成。
当烟雾浓度超过设定阈值时,传感器将信号传输至控制器,控制器分析信号后触发报警装置,发出声光报警信号。
三、实验器材1. 烟气报警器:包括烟雾传感器、控制器、报警装置等。
2. 电源:为报警系统提供电力。
3. 烟雾发生器:模拟实际烟雾环境。
4. 数据采集仪:用于采集报警系统的数据。
四、实验步骤1. 安装与接线:将烟气报警器按照说明书要求进行安装,连接好电源和传感器。
2. 调试:调整报警器的灵敏度,确保在设定浓度下能够准确报警。
3. 性能测试:使用烟雾发生器模拟烟雾环境,观察报警器是否能够及时发出警报。
4. 实际应用操作:在实验室内模拟实际环境,观察报警器在实际应用中的表现。
五、实验结果与分析1. 安装与接线:按照说明书要求完成报警器的安装与接线,连接正常。
2. 调试:调整报警器灵敏度至适中,确保在设定浓度下能够准确报警。
3. 性能测试:使用烟雾发生器模拟烟雾环境,报警器在浓度达到设定阈值时能够及时发出警报。
4. 实际应用操作:在实验室内模拟实际环境,报警器能够准确报警,报警信号清晰。
六、实验结论1. 烟气报警系统在实际应用中能够有效监测环境中的烟雾浓度,并在浓度超过设定阈值时及时发出警报。
2. 报警系统的安装、调试和使用方法简单易懂,便于操作。
3. 报警系统具有较高的可靠性和稳定性,能够满足实际应用需求。
七、实验心得通过本次实验,我对烟气报警系统的原理、组成和实际应用有了更深入的了解。
实验过程中,我掌握了报警器的安装、调试和使用方法,提高了自己的实践操作能力。
同时,我认识到在日常生活中,关注消防安全,提高安全意识的重要性。
第1篇一、实验目的1. 理解发光二极管(LED)的工作原理。
2. 掌握限流电阻的选择和计算方法。
3. 学习蜂鸣器的工作原理及其在报警电路中的应用。
4. 设计并搭建一个简单的发光报警电路。
5. 验证电路的工作性能,分析电路的响应特性。
二、实验原理发光二极管(LED)是一种半导体发光器件,当电流通过时,LED会发出光。
在报警电路中,LED可以用来指示报警状态。
限流电阻用于限制通过LED的电流,防止LED因电流过大而损坏。
蜂鸣器在电路中用于发出声音报警信号。
三、实验器材1. 发光二极管(LED)1个2. 限流电阻(200~510Ω)1个3. 蜂鸣器1个4. 三极管(如2N3904)1个5. 电源(9V)1个6. 电路板或面包板1块7. 电线若干8. 万用表1个四、实验步骤1. 搭建电路:- 在电路板上按照图1所示连接电路。
- 将LED的正极连接到电源的正极,负极连接到限流电阻的一端。
- 限流电阻的另一端连接到三极管的集电极。
- 三极管的发射极连接到蜂鸣器的一端,蜂鸣器的另一端连接到电源的负极。
- 确保所有连接牢固,无短路或接触不良。
2. 测试电路:- 使用万用表测量限流电阻的阻值,确保符合设计要求。
- 打开电源,观察LED是否发光。
- 使用万用表测量三极管各极的电压,确保电路正常工作。
3. 功能测试:- 检查电路在正常工作状态下的发光和蜂鸣情况。
- 断开限流电阻,观察LED和蜂鸣器是否停止工作。
- 逐步减小限流电阻的阻值,观察LED亮度变化和蜂鸣器音量变化。
4. 数据记录:- 记录不同限流电阻值下LED的亮度、蜂鸣器的音量和三极管各极的电压。
五、实验结果与分析1. LED发光:- 当电源打开后,LED开始发光,说明电路连接正确。
2. 蜂鸣器工作:- 当LED发光时,蜂鸣器发出声音,表明电路能够驱动蜂鸣器工作。
3. 限流电阻对电路的影响:- 通过改变限流电阻的阻值,可以观察到LED亮度和蜂鸣器音量的变化。
一、摘要本实验旨在设计和实现一款基于光电式烟雾传感器的烟雾报警器。
通过分析烟雾报警器的原理,设计电路图,并选用合适的电子元件,完成了烟雾报警器的制作。
实验过程中,对电路进行了测试和调试,验证了报警器的功能。
最终,该烟雾报警器能够有效检测到烟雾并发出声光报警,为火灾预防提供了技术支持。
二、引言烟雾报警器作为一种重要的消防设备,能够及时检测到火灾发生时的烟雾,发出警报,为人员疏散和消防扑救提供宝贵的时间。
随着科技的不断发展,烟雾报警器的种类和功能也在不断丰富。
本实验旨在通过设计和制作一款基于光电式烟雾传感器的烟雾报警器,了解烟雾报警器的原理和制作方法,提高对火灾预防的认识。
三、实验原理烟雾报警器的工作原理是利用光电传感器检测烟雾对光的散射或吸收,从而判断烟雾的存在。
当烟雾进入报警器内部时,光电传感器会检测到光线的减弱或散射,进而触发报警电路,发出声光报警。
四、实验器材1. 光电式烟雾传感器2. 单片机3. 声光报警模块4. 电阻、电容等电子元件5. 电源6. 调试工具五、实验步骤1. 电路设计:根据烟雾报警器的原理,设计电路图。
电路主要由光电传感器、单片机、声光报警模块、电阻、电容等元件组成。
2. 元件选型:根据电路图,选择合适的电子元件。
光电传感器选用光电式烟雾传感器,单片机选用STC89C51,声光报警模块选用普通声光报警模块。
3. 电路制作:按照电路图,将元件焊接在面包板上。
4. 电路调试:接通电源,观察报警器是否能够正常工作。
如果报警器不能正常工作,检查电路连接是否正确,元件是否损坏,并进行相应的调整。
5. 功能测试:将烟雾引入报警器内部,观察报警器是否能够及时发出声光报警。
六、实验结果与分析1. 电路测试:经过多次调试,电路连接正确,元件无损坏,报警器能够正常工作。
2. 功能测试:将烟雾引入报警器内部,报警器能够及时发出声光报警,达到预期效果。
七、结论本实验成功设计并制作了一款基于光电式烟雾传感器的烟雾报警器。
声光控实验报告范文篇一:声光控灯实验报告(1)课题名称:声光控制路灯设计(2)内容摘要:本次设计的小组成员有徐海龙、秦应昌,在思考、设计、焊制、调试阶段,我们一直共同努力。
此次我们组需要设计的电路是声光控制路灯电路,在此电路中,我们希望达到的目的是,使电路能根据声音和光线的作用自动发光,并且自动熄灭。
在白天强光照射时,电路中灯泡不发光;而晚上无灯光或被遮光,并且有声响时灯泡发光,且延续约10秒后熄灭。
此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关,只有在天黑以后,当有人走过楼梯通道,发出脚步声或其它声音时,楼道灯会自动点亮,提供照明,当人们进入家门或走出公寓,楼道灯延时几分钟后会自动熄灭。
在白天,即使有声音,楼道灯也不会亮,可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道,而且也适用于工厂、办公楼、教学楼等公共场所,用途非常广泛。
课题分析它主要由3部分组成:话筒,光敏电阻,555延时。
能够通过调节电阻和电容的大小来改变灯亮的时间长短,如果,时间过长就应该减小电阻或电容的值,反之,则增大。
光敏电阻和话筒的高度也会使灯的时间受到影响。
声光控节电开关,在白天或光线较亮时,555触发器呈关闭状态,灯不亮;夜间或光线较暗时,555触发器呈预备工作状态,当有人经过该开关附近时,脚步声、说话声、拍手声等都能开启节电开关。
灯亮后经过10秒左右的延时节电开关自动关闭,灯灭。
该开关扩展型适用于楼道、走廊、洗涮间、厕所等公共场合,能节电并延长灯泡使用寿命。
给人们的生活带来了很多的方便,受到了广泛的应用。
本电路是采用分分离元件的声控延时电路,其电路原理图如下图所示方框原理图说明:(3)设计指标(要求);设计一个声光控制开关,用声音和光照同时控制,当光线很暗的时候有声音触发就打开开关(控制一个6v/100mA小灯泡负载),开关延迟时间在10秒左右。
当光线较强的时候声控不起作用。
(4)系统框图与方案选择;方案一:本方案中MIC捕捉到声音信号时,产生出交流信号经过Q1的阻容耦合放大电路放大,然后经过C3的隔直耦合电容给Q2的基极一个偏置电压使Q2导通,Q2导通前555触发器2脚电压等于VCC等于5V当Q2导通后2脚电压低于1/3VCC使555触发器进入工作状态LED亮当T=RC时555通过7,6脚放电完毕LED自动熄灭。
声光检测电路实验报告引言声光检测电路是一种常见的电子设计电路,它广泛应用于各种声音和光线强度的检测和测量。
本实验旨在学习声光传感器的工作原理,了解其电路组成和使用方法,并通过实验验证其性能和可靠性。
实验原理声光检测电路主要由声音传感器、光敏电阻、运放等元件组成。
声音传感器负责将声音信号转化为电信号,光敏电阻负责将光信号转化为电信号,运放则负责信号放大和处理。
实验中,声音传感器将接收到的声音信号转化为电压信号,电压大小与声音的强度成正比。
光敏电阻则接收环境中的光信号,并将其转化为电阻值的变化。
运放将接收到的电压信号进行放大,并输出到发光二极管(LED)上。
实验材料- 声音传感器- 光敏电阻- 运放芯片- 电阻- 电容- 发光二极管(LED)- 面包板- 示波器- 多用途线缆1. 将声音传感器和光敏电阻连接到面包板上,并根据电路图连接电阻、电容和运放芯片。
2. 将发光二极管连接到运放芯片的输出端。
3. 使用示波器检测电路的工作情况,并调整电阻和电容的取值,使得电路能够对声音和光线的变化敏感。
实验结果经过调试,实验结果如下:1. 当有声音信号输入时,声音传感器将其转化为电信号,并经过运放放大后,输出到发光二极管上,LED将会发出光亮。
2. 当有光信号照射到光敏电阻上时,光敏电阻会产生电阻值的变化,经过运放放大后,输出到发光二极管上,LED将会发出光亮。
实验分析与讨论通过本次实验,我们深入了解了声光检测电路的工作原理和组成结构。
我们发现,在实际应用中,声光检测电路能够广泛应用于安防系统、环境监测和智能家居等领域。
例如,在安防系统中,声光检测电路可以用来检测窃贼的入侵,当有人试图破门而入时,声音传感器会将声音信号转化为电信号,并通过运放放大后,触发警报系统。
然而,我们也发现声光检测电路存在一些局限性。
首先,由于声音传感器和光敏电阻的设计限制,对于低频和低光强度的检测效果不佳。
其次,由于信号放大过程中的误差积累,电路的稳定性和准确性可能受到影响。
火灾报警器实验总结报告背景介绍火灾是一种常见且具有严重危害性的灾难,及时发现和报警对于防止火灾事故的扩大具有至关重要的意义。
而火灾报警器作为一种被广泛使用的智能设备,可以在火灾初期即刻发出声光信号,提醒人们注意并采取措施以减少损失。
本文将围绕着火灾报警器进行实验,并总结相关结果与经验。
实验目的1. 了解火灾报警器的工作原理;2. 掌握如何正确使用火灾报警器;3. 验证火灾报警器对不同类型烟雾、温度变化等情况的反应能力;4. 分析并总结撤销虚假报警机制。
实验装置本次实验所用到的装置包括:- 火焰模拟装置:用于产生真实的火焰效果,以模拟真实火灾环境;- 烟雾生成仪:用于产生不同浓度和持续时间的烟雾,测试不同烟雾对于火灾报警器触发响应时间的影响;- 温度控制器:用于调节环境温度,测试火灾报警器对温度变化的敏感程度。
实验步骤1. 阅读并熟悉各类火灾报警器的使用说明书;2. 安装并设置火焰模拟装置,确保安全;3. 启动烟雾生成仪,在不同浓度和时间条件下检测火灾报警器的触发情况,并记录数据;4. 通过温度控制器模拟温度变化,观察火灾报警器在不同温度条件下的反应情况,并进行记录;5. 提出撤销虚假报警机制的设想,并结合实验结果进行分析和讨论。
实验结果与讨论1. 火灾报警器工作原理通过本次实验,我们对于火灾报警器的工作原理有了更深入的了解。
一般而言,火灾报警器主要通过感应烟雾、温度等信号来判断是否处于火灾状态。
当传感器感知到异常气体或显著升温时,会触发声光信号以提醒人们避险。
2. 火灾报警器对烟雾的反应能力根据实验结果,我们发现火灾报警器对于不同浓度和时间条件下的烟雾均有很好的触发响应能力。
当浓度较高或持续时间较长时,火灾报警器会更快地触发报警信号,以确保及早提醒人们。
3. 火灾报警器对温度变化的敏感程度在实验中,我们发现火灾报警器对于温度变化具有较高的敏感性。
无论是较小范围内温度上升还是急剧上升,火灾报警器都可以迅速做出反应并发出声光信号。
简易报警器一、本次根据单片机课程设计题目与要求,我选择的是设计一个简易报警器。
二、课程设计要求:自制一个单片机最小系统,包括串口下载、复位电路,采用两路外部中断输入门禁和红外探测两路信号(釆用两个小按键模拟),中断信号输入后能将报警信息在四位一体数码管上显示,并输出声光报警信号。
三、设计所需的硬件:的无极性电容五个;10uF的极性电容两个;发光二极管两个;三极管9013四个;千欧的排阻一个;100, lk, 10k的电阻若干;芯片插座若干;的晶振一个;单片机STC89C54RD芯片一块;MAX232 串口芯片一块;导线若干;四、课程设计要求是用按键红外探测和输入门禁。
但是由于实验室设备的条件,我采用的是红绿两个二极管代替红外探测的发光显示和输入门禁的报警装置。
五、总体设计思想决定了数字钟计时的准确程度,通常选用石英晶体构成振荡器电路。
石英晶体振荡器的作用是产生时间标准信号。
因此,一般采用石英晶体振荡器经过分频得到这一时间脉冲信号。
七、按键模块鉴于使用中断电路会增加硬件电路的复杂度,本电路采用独立按键的 方法,只需在程序中加入扫描程序即可。
其中接按键光标移位,接按键时 间加数,接按键时间减数,接按键模拟红外探测,接按键模拟输入门禁,。
九、SPEAKER 电路P3.5/T1P3.6/WRP3.7/RD报警器装置的原理就是利用出来的高低电平交换使得扬声器发出声音。
但是由于实验室的器材有限,所以我们改用了发光二极管来代替SPEAKER电路。
17十、实验仿真程序如下:#include <>★include <>★define uchar unsigned charSdefine uint unsigned intuchar code table_data [] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f,0x6f ,0x00};uchar code table_select [] = {Oxfe, Oxfd, Oxfb, Oxf7, Oxef, Oxdf, Oxbf, 0x7f};uchar table_buffer[J = {0,0};uchar countO, count 1;sbit LEDREDCON二P(T0;sbit LEDGREENCON二POJ;sbit spe二P0 2;sbit KintO二P3"2;sbit Kintl二P3 3;sbit RS二P3"7;sbit RW=P3"6;sbit E二P3"5;uchar FRQ二0x00;void delay(uint ms){uchar i;while(ms--){for(i=0;i<120;i++);}}void check_busy() 〃判断LCD忙,要不停的检测,所以需要有个大循环{while (1){E二0; 〃当RS二0和RW二1时,可以读忙信号。
课程设计题目声光报警器的设计学院计算机科学与技术专业计算机科学与技术班级0703姓名杨柳指导教师唐建雄2010 年7 月9 日接口课程设计任务书学生姓名杨柳专业班级计算机0703指导老师唐建雄工作单位计算机科学与技术学院题目:声光报警器的设计一、目的熟悉可编程并行接口芯片8255的使用,学习开关、扬声器、LED等I/O设备的控制方法,并进一步掌握简单的微机接口应用系统的设计。
二.内容:设计一个声光报警器的硬件电路和控制程序。
一旦按下SW3按钮开关,发光二级管按规律闪烁,同时扬声器发出声音;当按下SW2按钮开关,发光二级管停止闪烁,声音停止。
硬件设备包括一台微机、一个MIFID微机实验箱、插线若干。
控制程序采用Intel8088宏汇编语言编写。
三.要求:1.针对设计内容,提出两种设计方案,要求分别采用查询方式和中断方式接受SW3的开关信号。
(采用中断方式时,使用IRQ10接受中断信号。
)2.针对每种设计方案进行硬件设计和软件设计:画出每种设计方案的硬件连接图;并按照硬件连接设计相应的控制程序。
3.在MIFID微机实验箱上调试,并通过验收。
4.撰写课程设计报告,报告中应该包括以下内容:设计中使用的关键技术和方法,设计方案说明(包括硬件设计和软件设计),调试及评估,遇到的问题及思考以及改进的设想。
四.进度安排:指导教师签名:年月日系主任(责任教师)签名:年月日声光报警器的设计一、系统描述:1.课程设计的目的熟悉可编程并行接口芯片8255的使用,学习开关、扬声器、LED等I/O设备的控制方法,并进一步掌握简单的微机接口应用系统的设计。
2.问题域描述[1]课程设计内容设计一个声光报警器的硬件电路和控制程序。
一旦按下SW3按钮开关,发光二级管按规律闪烁,同时扬声器发出声音;当按下SW2按钮开关,发光二级管停止闪烁,声音停止。
硬件设备包括一台微机、一个MIFID微机实验箱、插线若干。
控制程序采用Intel8088宏汇编语言编写。
消防联动实验报告总结1. 引言消防联动是指消防系统与其他设备或系统进行互动,通过信息共享和联动行动来提高火灾应急处置的效率和准确性。
消防联动技术的发展对提升火灾救援能力具有重要意义。
本实验旨在通过模拟火灾场景,测试消防联动系统在应急情况下的响应速度、准确性和稳定性。
2. 实验设计2.1 实验场景实验场景选择了一个办公楼内部的房间,房间内设置了烟雾和火焰感应器、温度感应器、声光报警器、灭火装置和联动控制器等设备。
2.2 实验过程首先,通过设置适当的参数和监测阈值来模拟火灾发生。
当感应器检测到烟雾、火焰或高温时,将触发联动控制器发出联动信号;联动信号将触发声光报警器发出警报,并启动灭火装置进行灭火。
实验过程中记录了各设备响应时间、警报准确性和联动稳定性等指标。
3. 实验结果与分析3.1 响应时间实验结果显示,消防联动系统的响应时间为XX秒,即从感应器触发到声光报警器及灭火装置启动的时间间隔。
与单独使用声光报警器和灭火装置相比,联动系统的响应时间明显缩短,提高了火灾应急的速度,有助于减少火势的扩散。
3.2 警报准确性在实验中,所有的烟雾、火焰和高温情况均能被感应器准确地检测到,并通过联动控制器发出警报信号。
声光报警器的声音响亮、报警灯闪烁频率与声音保持同步,能够吸引人们的注意,提醒他们有火灾事件发生。
灭火装置在联动信号触发后立即开始喷水,对火源进行有效控制。
3.3 联动稳定性实验进行的多次重复结果表明,消防联动系统具有良好的稳定性。
无论是否在相同的设备使用情况下,系统都能够稳定地进行联动行动,并保持一致的效果。
这证明了联动系统具备良好的抗干扰能力和稳定性。
4. 结论与展望通过实验,我们验证了消防联动系统在火灾应急中的重要性和有效性。
联动系统能够提高火灾应急处置的速度和准确性,并具备稳定的性能表现。
未来可以进一步优化联动系统的参数设置和设备配备,提升其对不同火灾情况的适应能力和灵活性,以进一步提高火灾救援工作的效率和安全性。
火灾探测与报警系统实验步骤实验目的:了解火灾探测与报警系统的工作原理,学习如何正确使用和维护火灾探测与报警系统。
实验材料:-火灾探测器:烟雾传感器、温度传感器、红外热传感器等。
-报警器:声光报警器、手持式报警器等。
-监控设备:中央控制器、监视器等。
实验步骤:1.实验前准备:-检查所需要的材料是否齐全,并确保其正常工作状态。
-确认实验场地的安全性,保证实验过程中没有其他火灾隐患。
-分配实验小组,明确各小组的任务和责任。
2.搭建火灾探测与报警系统:-根据现场情况,布置合适的探测器和报警器设备。
-通过电路连接各个探测器和报警器,并接通电源。
-将各个设备连接到中央控制器,并确认其正常通信。
3.检测环境监测系统:-开启中央控制器,确保所有探测器和报警器正常工作。
-检查各个传感器的灵敏度和响应速度,调节合适的参数。
-利用手持式报警器进行测试,确保系统能够准确发出报警信号。
4.评估火灾报警系统的性能:-在实验场地中设置模拟火灾情况,例如点燃一小块纸或模拟烟雾。
-观察火灾探测器的响应速度和准确性,确保能够及时报警。
-检查报警器的声音和光效是否足够明显,能够迅速吸引注意力。
5.分析和修复故障:-如果实验中出现故障,首先排除两个可能的原因:设备故障和电路问题。
-检查设备是否连接正确,重新插拔接线确保连接牢固。
-对于设备故障,可以使用备用设备替换,或者将故障设备送修。
6.总结和讨论实验结果:-对整个实验过程进行总结,讨论火灾探测与报警系统的优点和不足。
-分析实际使用中可能出现的问题,并提出改进建议。
-强调火灾探测与报警系统在实际生活和工作中的重要性和必要性。
7.安全措施:-在实验过程中,确保人员的安全意识和紧急撤离演习。
-使用防护设备,如手套和面罩,以防触电或有害气体。
-灭火器材必须随时准备好并保持放置在易于取用的位置。
通过以上步骤的实验,我们可以更加深入地了解火灾探测与报警系统的工作原理和使用方法,增强我们对火灾安全的认识和意识,提高了我们在火灾发生时的应对能力。
温度检测超限声光报警
温度检测超限声光报警是一种用于监测温度超过设定阈值的报
警系统。
它通常由温度传感器、报警器和控制器组成。
以下是温度检测超限声光报警的详细工作流程:
1. 安装温度传感器:将温度传感器安装在需要监测温度的位置,例如温度控制室、实验室、温室等。
传感器通常采用数字或模拟信
号输出,可以根据具体需求选择合适的传感器类型。
2. 设置温度阈值:在控制器上设置温度阈值,根据实际需求设
定温度上限和下限。
一旦温度超过或低于设定的阈值,报警系统将
触发报警。
3. 监测温度:温度传感器会实时监测温度,并将温度数据传输
给控制器。
4. 判断温度是否超限:控制器会根据传感器传来的温度数据判
断当前温度是否超过设定的阈值。
如果超过,系统将进入报警状态。
5. 触发声光报警:一旦温度超过设定阈值,控制器将触发报警器,发出声音和光线信号,提醒操作人员温度已超过正常范围。
6. 停止报警:当温度恢复到正常范围内时,控制器将停止触发
报警器,报警状态解除。
需要注意的是,温度检测超限声光报警系统的具体设置和功能
可能会根据不同的应用场景和需求而有所差异。
有些系统还可以通
过网络或手机应用程序发送报警信息给相关人员,以便及时采取措施。
因此,在实际应用中,需要根据具体情况进行定制和调整。
555救护车声响报警器一、实验目的1、掌握555构成电路的实际应用。
2、熟悉555时基电路控制端的功能和作用。
二、实验仪器及元器件仪器:示波器、万用表、电烙铁.元器件:NE555芯片两片,10KΩ电阻一个,100KΩ电阻两个,33KΩ电阻一个,10μF电容一个,100μF电容一个,0.01μF电容两个个,小功率电动式扬声器一个。
三、实验内容及实验原理图如下图所示为两个555电路组成的报警电路,IC1:5脚为控制端,片内接比较器的反相输入端,电位为2/3VCC。
一般555组成自激多谐振荡器时,将5脚通过一个小电容(0.01μF-0.1μF)接地,以防止外界干扰对阀值电压的影响,当需要把它变成可控多谐振荡器时,可以在电路的5脚外加一个控制电压,这个电压将改变芯片内比较电平,从而改变振荡频率,当控制电压升高(降低)时,振荡频率降低(升高),这就是控制电压对振荡信号频率的调制。
利用这种调制方法,可组成两种不同频率的报警器,即和救护车报警器铃声一样。
IC1输出的方波信号,通过R5控制IC2的5脚电平。
当IC1输出高电平时,IC2的振荡频率低,当IC1输出低电平时,IC2的振荡频率高。
因此IC2的振荡频率被IC1的输出电压调试为两种音频,使扬声器发出“滴、嘟、滴、嘟………”的双音声响。
实验原理图:四、实验步骤1、按照实验原理图寻找相应的元器件,测量各元器件参数。
2、按照实验原理图连接电路。
3、调试电路并用示波器观察输出波形频率的变化。
4、如报警电路发出动画声音与实际生活中不同,可调整R1、C1、R3、R4和C3元器件解决。
5、写出实验分析报告。
五、实验分析报告整个电路由两个555定时器1IC 、2IC 组成。
中间加有R5以连接1IC 的3脚与2IC 的5脚。
通过R5的方波的低频加至2IC 的控制电压端5脚,对第二级2IC 进行调制。
当方波为高电平时,2IC 的频率较低;而当方波为低电平时,2IC 的振荡频率高,则扬声器会发出高低连续变化的双音。
8255A 并行实验(一)选做
一、实验目的
进一步熟悉可编程并行接口芯片8255的使用和学习开关量接口电路及其控制程序的设计方法。
二、实验内容
编写程序控制音乐发生器和LED 工作使他们组成声光报警装置,自己设置按键来控制音乐发生器启停。
三、实验要求
利用MFID 实验平台和声-光报警器模块进行硬件电路连接,利用MF2KI 集成开发环境进行声光报警器软件控制程序设计、调试,直到报警器正常工作。
四、实验原理
1.声-光报警器模块板电路原理如图4.1所示。
模块板上包括4种简单的I/O 外设:扬声器、8个LED 彩灯、8位DIP 开关及按钮开关SW3。
它们都是并行接口的对象,虽然功能单一,结构简单,但都必须通过接口电路才能进入微机系统,接受CPU 的控制,发挥相应的作用。
2.声-光报警器接口的设计原理与方法,参考计算机接口技术相关参考书。
图4.1 声-光报警器模块板电路原理框图
五、实验步骤:
1.准备工作
将实验平台的电源开关拔到“内”的位置。
启动“MF2KI ”集成环境,对8255芯片进行测试,确保工作正常。
2.硬件连线:
(1)跳线设置:如果采用单线连接,则将模块电源L 区JP7和JP8跳接;如果采用排线连接,则将模块电源L 区JP8跳接。
26 芯 并 行 口 插 座
50 芯 扩 展 总 线
(2)单线连法如右图:
(3)排线接法如右图:
3.程序设计、编译、连接、运行
在“虚拟课堂”——“参考程序”页面中,下载8255并行实验(一):soundl.asm程序到本地机器的E盘目录下,对照实验原理和程序流程图把相应空格处的代码填写好,然后对程序进行调试、运行。
4.实验观察
记录实验现象,对照实验现象分析参考程序,得出结论。
附:
(1)程序流程图:
(2)参考程序:stack1 segment
dw200dup (?)
stack1 ends
data segment para public 'data'
message db 'press SW3 to start !',0ah,0dh;系统提示
db 'if you want to quit, please hit Any Key!',0ah,0dh,'$'
t dw0;初始化延时变量为0 num dw0;初始化数字变量为0
data7 db81h,42h,24h,18h,81h,42h,24h,18h
data ends
code segment para public 'code'
assume ss:stack1,cs:code,ds:data
sl proc far
start: mov ax,stack1
mov ss,ax
mov ax,data
mov ds,ax
mov ah,09h;显示系统提示
mov dx,seg message
mov ds,dx
mov dx,offset message
int21h
mov dx,303h;初始化8255
mov al,083h
out dx,al
mov dx,300h;LED全灭
mov al,00h
out dx,al
mov dx,303h;关闭SPK
mov al,0ch
out dx,al
wait1: mov dx,302h;查SW3按下?
in al,dx;(PC2=0?)
and al,04h
jnz wait1 ;未按下,等待
begin: call ledflash ;已按下,调用LED发光子程mov bx,200
mov t,0ffffh
hison: call outspk ;调用喇叭发声子程(高频)dec bx
jnz hison
mov dx,300h;LED全灭
mov al,00h
out dx,al
mov bx,200
mov t,0afh
loson: call outspk ;调用喇叭发声子程(低频)
jnz loson
call delay2
mov ah,0bh;查任意键按下?
int21h
cmp al,0ffh
je quit ;有任意键按下,退出
jmp begin ;无任意键按下,继续quit: mov dx,300h;LED全灭
mov al,00h
out dx,al
mov dx,303h;关闭SPK
mov al,0ch
out dx,al
mov ah,4ch
int21h;返回DOS
sl endp
delay1 proc;延时子程1
push bx
mov bx,t
jnz dl1
pop bx
ret
delay1 endp
delay2 proc;延时子程2 push cx
push bx
mov cx,04ffh
dl4: mov bx,0ffffh
dl3: dec bx
jnz dl3
dec cx
jnz dl4
pop bx
pop cx
ret
delay2 endp
outspk proc;喇叭发声子程
mov dx,303h;从PC6输出方波
mov al,0dh;置PC6=1;
out dx,al
call delay1
mov dx,303h
mov al,0ch;置PC6=0;
out dx,al
call delay1
ret
outspk endp
ledflash proc;LED发光子程序
mov si,offset data7 ;LED的点亮代码
add si,num mov al,[si]
mov dx,300h;从8255的A口输出LED点亮代码
out dx,al
inc num
cmp num,08h
jne next
mov num,00h
next: ret ledflash endp
code ends
end start。
