电流互感器PPT

套管式LH 多油断路器、电力变压器和线路引出端的套管绝缘子上， 35kV以上较多。绝缘子内载流柱作原绕组
结构简单，价格低，不需要占用其它空间。
缺点：容量小、准确度低
电流互感器全型号的表示和含义如下：
二、 电流互感器接线
单相式接线——仅反映三相电流平衡系统的运行状态，作 一般恻量和过负荷保护。 不完全星形接线——常用于6～10kV中性点不接地三相三 线制系统中，可供功率表或电能表使用，仅取A相和c相电 流。公用回线中流通的电流即为B相电流。节省了一个电 流互感器。
几十伏安或几百伏安 （3）二次绕组所接负荷均为高阻抗的电压表及电压继电器，故正常运行 时二次绕组接近于空载状态（开路）且多数情况下它的负荷是恒定的。 电压互感器的一次电压U1与其二次电压U2之间有下列关系： U1≈(N1/N2)U2KUU2 式中，N1、N2——为电压互感器一次和二次绕组匝数； KU—— 为电压互感器的变压比，一般表示为 其额定一、二次电压比， 即KU=U1N/U2N，例如 10000V/100V。
电容分压器（电磁式）
电压等级越高－绝缘要求高、体积越庞大。 原理图,忽略流经小型一次 绕组的电流，经电容分压后:U2＝U1C1/(C1+C2)
回路中补偿电抗器L,减小
误差；阻尼电阻r防止铁磁谐 振引起的过电压,放电间隙J 是防止过电压对一次绕组及 补偿电抗器绝缘的威胁。闸 刀开关闭合或打开仅影响通 信设备的工作，不影响互感
第三节 电压互 感 器
一、电压互感器的技术参数和 型号 电压互感器是利用电磁感应 原理工作的，类似一台降压变 压器。互感器的高压绕组与被 测电路并联，低压绕组与测量 仪表电压线圈并联。由于电压 线圈的内阻抗很大，所以电压 互感器运行时，相当于一台空 载运行的变压器。故二次侧不 能短路，否则绕组将被烧毁。 电压互感器的容量是指其 二次绕组允许接人的负载功率 （以VA值表示），分额定容量 和最大容量。

3、电流互感器的极性
电流互感器的极性一般采用减极性原则标注，即：一、二次绕组中 的电流在铁芯中产生的磁通方向相反。如图所示，则L1与K1为一对同极 性端子。
电流互感器在电路中的符号如下图所示，用“TA”来表示,一次绕 组 一般用一根直线表示，一次绕组和二次绕组分别标记 “●”的两个端子 为 同名端或同极性端。极性端子关系到二次电流的方向，非常重要。
(3)按安装方式，可分为支持式、装入式和 按安装方式，可分为支持式、 按安装方式 穿墙式等。 穿墙式等。 支持式安装在平面和支柱上，装入式(套管 支持式安装在平面和支柱上，装入式 套管 式)可以节省套管绝缘子而套装在变压器导 可以节省套管绝缘子而套装在变压器导 体引出线穿出外壳处的油箱上； 体引出线穿出外壳处的油箱上；穿墙式主 要用于室外的墙体上， 要用于室外的墙体上，可兼作导体绝缘和 固定设施。 固定设施。
如图（a）所示。两相星形接线又称不完全星形接线，这种接线只 用两只电流互感器，统一装设在A、C相上。一般测量两相的电流，但通过 公共导线，也可测第三相的电流。主要适用于小接地电流的三相三线制系 统，在发电厂、变电所6~10kv馈线回路中，也常用来测量和监视三相系统 的运行状况。
3．三相星形接线
如图（c）所示。三相星形接线又称完全星形接线，它是由三只完 全相同的电流互感器构成。由于每相都有电流流过，当三相负载不平衡 时，公共线中就有电流流过，此时,公共线是不能断开的，否则就会产生 计量误差。该种接线方式适用于高压大接地电流系统、发电机和变压器二 次回路、低压三相四线制电路 .
五、电流互感器的选择
1、额定电压的选择 电流互感器的额定电压UN应略高于或等于其安装 处的工作电压UX UN ≥ UX 2、额定电流的选择 电流互感器的一次额定电流I1N应大于或等于长期 通过电流互感器的最大工作电流Im,力求使电流互感 器运行于额定电流附近，以保证测量的准确性。 3、准确度等级的选择 测量时应根据被测对象对测量准确度的要求合理选 择准确度等级。一、二类电能计量应选0.2级电流 互感器。 4、额定容量的选择 选择时互感器二次侧容量S应满足0.25SN≤ S≤ SN

将电流互感器的二次侧接 入电能表，注意极性不要 接反。
将三相四线电源接入电能 表，注意区分相序，不可 接错。
使用绝缘胶带将接线端子 固定牢固，保持整洁。
接线后的检查与测试
01
02
03
04
使用万用表检查接线是否正确 ，电压和电流是否正常。
观察电能表运行是否正常，有 无异常声音或发热现象。
进行负载试验，在不同负载下 观察电能表是否准确计量。
带电流互感器的三相四线有功电能表广泛应用于工业、商业和居民用电 领域。
在工业领域中，由于用电设备多为高压大电流设备，因此需要使用电流 互感器将大电流转换为小电流，以便于测量和管理。
在商业和居民用电领域中，带电流互感器的三相四线有功电能表能够为 各种用电设备和电器提供准确的电能计量和管理，保障用电安全和稳定 。
三相四线有功电能表的特性
三相四线有功电能表是一种用于测量三相交流电能的仪表，它具有三个电压和四个 电流的输入输出接线端子。
该电能表采用电子技术实现电能的精确测量，具有高精度、低误差、稳定性好等优 点。
三相四线有功电能表还具有防窃电功能，能够有效地防止非法用电和窃电行为。
带电流互感器的三相四线有功电能表的应用场景
谢谢观看
作用
用于监测和计量用电量，为电力 公司提供收费依据，同时也有助 于用户合理安排用电计划，节约 能源。
电能表的分类与原理
分类
按照工作原理，电能表可分为感应式 和电子式两类。感应式电能表基于电 磁感应原理，电子式电能表则采用电 子技术和集成电路。
原理
无论是感应式还是电子式电能表，其 基本原理都是基于法拉第电磁感应定 律，即通过测量电压和电流的乘积来 计算消耗的电能。
带电流互感器的三相四线有功电能 表的接线课件

结构特点
电磁式电流互感器工作原理与变压器相同 。
I1N 1 I2 N 2 I0 N 1
KI
I1N I 2N
N2 N1
I1 KI I2
.
I0
Nபைடு நூலகம்1
—合成磁动势
I1N 1 I2 N 2 I0 N 1
为什么二次侧要接地
• 1、是固定互感器二次 • 2、是防止电流互感器 侧电压，不是处于悬 一次绝缘不好而使其 空状态，因为电流互 击穿，特别是高压电 感器的作用是将高电 流互感器，当绝缘击 压下的大电流按变比 穿后，高压会直接加 变换成小电流，利用 到二次设备上，烧毁 的是电流，而非电压， 设备，伤及人员，而 但电压悬空容易烧坏 二次接地后，就解决 仪表设备，也容易电 了这个问题。 击人，所以将二次进 行接地；
电流互感器 及其绕组接地

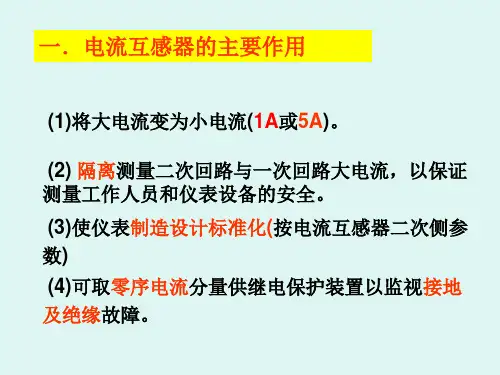

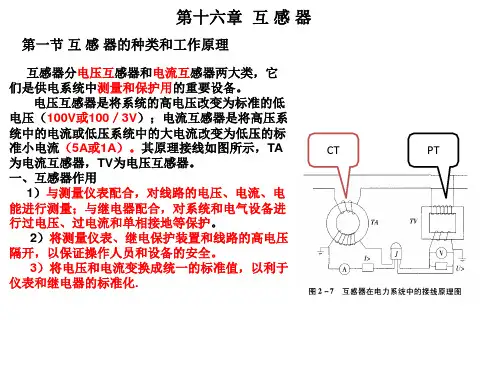

电流互感器的 作用
• 将一次回路大电流变为二次回路 标准的小电流（5A或1A），从而 使测量仪表和保护装置标准化， 小型化，并使其结构轻巧，价格 便宜，便于屏内安装；并可采用 小截面电缆进行远距离测量。
工作特点
1、电流I1、I2（类似于变压器） 2、二次侧近似于短路（与变压器主要区别）
为什么只能一端接地
• 因为一个变电所的接地网并非实际的等电位面，因而在不同点会 出现电位差。当大的接地电流注入电网时，各点间可能有较大的 电位差。如果一个电连通的回路在变电所的不同点同时接地，地 网上的电位差将窜入这个连通的回路，有时还造成不应有的分流。 在有的情况下，可能将这个在一次系统中不存在的电压引入继电 保护的检测回路中，使测量电压数据不正确，波形畸变，导致阻 抗元件和方向元件的不正确动作。
关于电流互感器一次侧接地
• 电流互感器一次回路不能接地，电流互感器的一次回路就是被测 线路的主回路，电流互感器的一次侧是不能接地的，否则会造成 严重的短路事故
