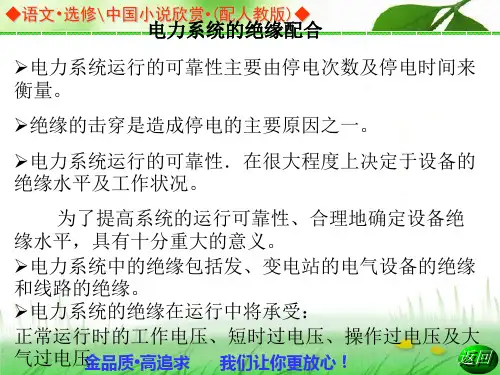

电力系统的绝缘配合

缘的击穿点，在线路出口开关动作之前烧断导线。配电线路绝缘导线
断线发生较多的是2相、3相同时断线，单相断线不多见。原因是配电
系统雷电感应过电压占雷电过电压的80%以上，直击雷最后也要发
展成感应过电压。
16:20:50
9
3.3 绝缘导线的绝缘强度 目前使用的绝缘导线，绝缘强度交流可达到30kV，折算至直流， 可耐受42kV。 如果外过电压不超过42kV，绝缘导线可承受这一电压，但应该 是新导线。超过这一电压数值，在距离支持绝缘子较近的地方，绝缘 导线会出现多处瞬间击穿，发展为沿面放电过程。 在电力系统的配电网中，外过电压按目前的控制能力，如架设全 线路的避雷线，可以达到80kV左右，这说明即使我们采取了最为理 想的、完备的外过电压控制措施，线路也会经常出现高于普通绝缘导 线绝缘强度的外过电压机率。 配电系统的绝缘强度相对较低，配电网的外过电压绝缘事故 80%以上是感应过电压。
16:20:50
6
实践证明，配电架空导线的绝缘化，在防止配电某些事故上起到 了积极作用，如鸟害、树木影响、风害、大部分的外力破坏、原因不 明事故等占配电事故接近于50%的事故的防护上效果明显，但占配 电系统35%的雷害事故却没有降低，特别是绝缘导线断线呈急骤上 升趋势，问题十分突出。
2. 线路的雷击闪络研究与计算 目前10kV架空线路普遍采用的P15、P20绝缘子，其P20的 50％雷电放电电压为U＋50％=220kV，U-50％=310kV；P15的U ＋50％=175kV，U-50％=200kV。 架空配电线路分布广、绝缘水平低，雷电感应过电压是引起线路 绝缘闪络乃至绝缘导线断线的主要原因。
配电线路
防雷和绝缘配合
2008.11.20
16:20:50

DL_T6201997交流电气装置的过电压保护和绝缘配合DL/T 6201997《交流电气装置的过电压保护和绝缘配合》是中国电力行业的一项重要技术标准，旨在规范交流电气装置的过电压保护和绝缘配合设计，确保电力系统的安全、稳定运行。

一、过电压的类型及危害1.1 过电压的定义过电压是指在电力系统中，电压瞬间升高超过正常运行电压的现象。

根据其产生的原因和特性，过电压可分为内部过电压和外部过电压两大类。

1.2 内部过电压内部过电压是由系统内部操作或故障引起的，主要包括操作过电压和暂时过电压。

1.2.1 操作过电压操作过电压是由于开关操作、故障切除等引起的电压瞬变。

常见的操作过电压有：开断空载线路过电压合闸空载线路过电压切除空载变压器过电压1.2.2 暂时过电压暂时过电压是由于系统不对称故障或谐振引起的持续时间较长的过电压。

常见的暂时过电压有：单相接地故障引起的过电压谐振过电压1.3 外部过电压外部过电压主要由雷电引起，包括直击雷过电压和感应雷过电压。

1.3.1 直击雷过电压直击雷过电压是雷电直接击中电力设备或线路时产生的过电压。

1.3.2 感应雷过电压感应雷过电压是雷电放电时在附近线路或设备上感应产生的过电压。

1.4 过电压的危害过电压会对电力系统的设备和绝缘造成严重危害，主要包括：绝缘击穿设备损坏系统停电人身安全威胁二、过电压保护措施为了防止过电压对电力系统造成危害，DL/T 6201997标准提出了多种过电压保护措施。

2.1 防雷保护2.1.1 避雷针和避雷线避雷针和避雷线是防止直击雷过电压的主要措施。

避雷针通过引雷作用，将雷电引导至地面，保护设备和线路免受直击雷的侵害。

避雷线则广泛应用于输电线路，形成屏蔽效应，减少雷电直接击中线路的概率。

2.1.2 避雷器避雷器是限制过电压幅值的重要设备，通过非线性电阻特性，将过电压泄放到大地，保护系统绝缘。

常见的避雷器有：氧化锌避雷器碳化硅避雷器2.2 操作过电压保护2.2.1 合闸电阻在高压开关设备中加装合闸电阻，可以有效降低合闸空载线路时的过电压幅值。

DL_T6201997交流电气装置的过电压保护和绝缘配合(3篇)文章一：过电压保护的基本原理与分类一、过电压的基本概念过电压是指电气设备在正常运行过程中，由于各种原因导致电压瞬间升高，超过设备额定电压的现象。

过电压会对电气设备造成损害，甚至引发火灾等安全事故。

因此，在交流电气装置中，过电压保护至关重要。

二、过电压保护的分类1. 按照产生原因分类：（1）外部过电压：如雷击、电力系统故障等。

（2）内部过电压：如操作过电压、弧光接地过电压、谐振过电压等。

2. 按照保护原理分类：（1）阻抗保护：利用保护元件的阻抗特性，将过电压限制在设备允许范围内。

（2）电压限制：通过限制电压幅值，保护设备免受过电压损害。

（3）能量转移：将过电压能量转移至其他设备或介质，达到保护目的。

三、过电压保护装置1. 阻容吸收器：利用电容和电阻的阻抗特性，对过电压进行限制。

2. 氧化锌避雷器：具有非线性伏安特性，能在短时间内承受高电压，将过电压限制在设备允许范围内。

3. 检测与控制装置：对系统电压进行实时监测，发现过电压时及时采取措施。

四、过电压保护的应用实例以某电力系统为例，当发生雷击时，系统电压瞬间升高。

此时，氧化锌避雷器动作，将过电压限制在设备允许范围内，保护了电气设备的安全运行。

文章二：绝缘配合的原则与方法一、绝缘配合的基本概念绝缘配合是指在交流电气装置中，根据设备的工作电压、环境条件、可靠性要求等因素，合理选择和配置绝缘材料及结构，以确保设备在正常运行和过电压条件下都能保持良好的绝缘性能。

二、绝缘配合的原则1. 确保安全：在满足设备正常运行的前提下，确保设备在过电压条件下不会发生绝缘击穿。

2. 经济合理：在满足绝缘性能要求的前提下，尽量降低成本，提高经济效益。

3. 可靠性：绝缘配合应具有较高的可靠性，以保证设备长期稳定运行。

三、绝缘配合的方法1. 选择合适的绝缘材料：根据设备的工作电压、环境条件等因素，选择具有良好绝缘性能的材料。

最新交流电气装置的过电压保护和绝缘配合设计规范过电压保护和绝缘配合设计规范对于电气装置的安全运行至关重要。

随着电气设备的智能化和自动化程度的不断提高，电气装置的过电压保护和绝缘配合设计也需要不断进步。

本文将从以下几个方面对最新交流电气装置的过电压保护和绝缘配合设计规范进行阐述。

其次，绝缘配合设计是电气设备的重要组成部分。

绝缘配合设计涉及到绝缘材料的性能选择、绝缘配合的设计和绝缘系统的监测等方面。

在过电压保护和绝缘配合设计中，首先需要进行有效的绝缘材料选择。

绝缘材料的选择要兼顾耐电压、耐老化、耐温度、耐石化等性能要求，并符合国内外相关标准的要求。

其次，绝缘配合的设计应符合设备的电气分类和绝缘韧性要求，对于高电压设备，更应注重防止绝缘击穿和放电现象的发生。

同时，绝缘系统的监测也是确保电气装置安全运行的重要环节。

通过周期性的绝缘耐压试验和绝缘电阻测量等手段，可以及时发现绝缘系统存在的隐患，并采取相应的措施进行修复。

最后，电气装置的过电压保护和绝缘配合设计应与电气设备的智能化和自动化相结合。

随着电力系统的智能化发展，电气装置的过电压保护和绝缘配合设计也需要与之相适应。

例如，采用智能保护装置，能够实时监测电气设备的工作状态，通过远程通信传输数据，实现对电气设备的智能管理和故障诊断。

此外，在绝缘配合设计中，应考虑到电气设备的自动化控制系统，合理设计绝缘配合的界面和接口，确保设备之间的信号传递和控制不受绝缘故障的影响。

综上所述，最新交流电气装置的过电压保护和绝缘配合设计规范应从过电压保护的原理、设备选型、安装要求等方面进行规定，并与电气设备的智能化和自动化相结合。

这将有助于提高电气装置的运行安全性和可靠性，为实现电力系统的可持续发展提供技术支持。
