超声波加工课件

气压 表 压力调 解器 音波调整,模具变频
下降速度调整 负载表 电流表,测模具频率所震动的电流 电源开 过载灯,模具频率过载指示 关 模式转换自动/手动/音波检查 计数器 熔接时间 固化时间 延迟时间
灵高超声波使用机构介绍
下降速度调解阀
气压表 气压调解阀
工作位置
灵高超声波使用机构介绍
过载灯,出现故障后会闪光 超声波正常工作发波时,次灯会亮 输出阀启动后闪光 设定状态,次灯亮表示进入设定状态 显示屏
重新调节熔接时间
重新调节延时时间 重新调节固化时间 手动调节气缸行程，确保在0～ 1MM范围内 更换焊头 更换增幅器1.1:5更换为1.1:2 修塑胶模具 气压不稳定时不可操作 联络注塑车间，改善生产工艺
超声波塑胶熔接机简单异常的处理
气压调节不当 熔接时间不当 第一 步 封焊参数调节不 合理 重新调节气压 重新调节熔接时间
1、摇动升降手柄，用油壶给导轨面加入50#机油 1、查看锁紧手柄是否有裂缝，松紧力度感觉是否合适，用手动能进行松紧工作是最 佳效果 1、用干净软布擦拭工作台面，确保无油污杂物 1、用扳手或螺丝刀对机器各紧固部件进行检查（包括电箱锁紧螺丝） 1、打开过滤器，放尽里面的水，查看玻璃杯，放水开关是否破损 1、查看各气管接口有无破损，听，听气管接口处有无漏气声音 查看开关按钮有无破损，通电后，操作开关和按钮看各功能是否有执行 1、用手动检查下电箱后面各个插接口的锁紧螺丝是否有锁紧，查看接口、电线有 无破损
超声波塑胶熔接机安全注意事项
操作时必须 垫PE薄膜
操作时必须 垫PE薄膜
操作时必须 垫PE薄膜(不合格)
操作时必须 垫PE薄膜
超声波塑胶熔接机安全注意事项
产品未放平整
安全操作

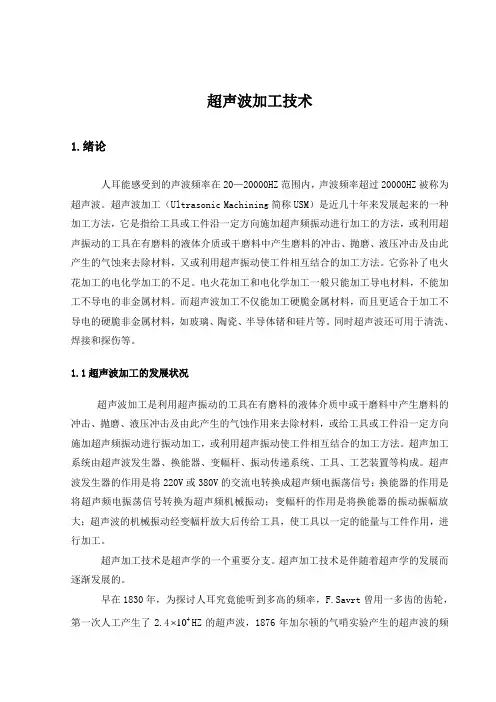

超声波加工技术1.绪论人耳能感受到的声波频率在20—20000HZ范围内，声波频率超过20000HZ被称为超声波。

超声波加工（Ultrasonic Machining简称USM）是近几十年来发展起来的一种加工方法，它是指给工具或工件沿一定方向施加超声频振动进行加工的方法，或利用超声振动的工具在有磨料的液体介质或干磨料中产生磨料的冲击、抛磨、液压冲击及由此产生的气蚀来去除材料，又或利用超声振动使工件相互结合的加工方法。

它弥补了电火花加工的电化学加工的不足。

电火花加工和电化学加工一般只能加工导电材料，不能加工不导电的非金属材料。

而超声波加工不仅能加工硬脆金属材料，而且更适合于加工不导电的硬脆非金属材料，如玻璃、陶瓷、半导体锗和硅片等。

同时超声波还可用于清洗、焊接和探伤等。

1.1超声波加工的发展状况超声波加工是利用超声振动的工具在有磨料的液体介质中或干磨料中产生磨料的冲击、抛磨、液压冲击及由此产生的气蚀作用来去除材料，或给工具或工件沿一定方向施加超声频振动进行振动加工，或利用超声振动使工件相互结合的加工方法。

超声加工系统由超声波发生器、换能器、变幅杆、振动传递系统、工具、工艺装置等构成。

超声波发生器的作用是将220V或380V的交流电转换成超声频电振荡信号；换能器的作用是将超声频电振荡信号转换为超声频机械振动；变幅杆的作用是将换能器的振动振幅放大；超声波的机械振动经变幅杆放大后传给工具，使工具以一定的能量与工件作用，进行加工。

超声加工技术是超声学的一个重要分支。

超声加工技术是伴随着超声学的发展而逐渐发展的。

早在1830年，为探讨人耳究竟能听到多高的频率，F.Savrt曾用一多齿的齿轮，第一次人工产生了2.44HZ的超声波，1876年加尔顿的气哨实验产生的超声波的频10率达到了34⨯HZ.这些实验使人们开始对超10⨯HZ，后改用氢气时，其频率达到了8410声波的性质有了一定的认识。

对超声波的诞生起重大推进作用的是1912年豪华客轮泰坦尼克号在首航中碰撞冰山后沉没，这个当时震惊世界的悲剧促使科学家提出用声学方法来探测冰山。

例如：钟摆振动。
谐振方程
• y=Acon(ωt+φ)
y—质点的位移 A—振幅 ω—角频率 φ—初相位
阻尼振动： 在阻力作用下的简谐运动。
振动过程中受到阻力的振动，振幅逐渐减小，直至振动停止。
机械波：
机械振动在弹性介质中的传播过程 • 产生机械波必须具备的两个条件： • （1）作机械振动的波源 • （2）能传播机械振动的弹性介质
超声波的衰减
• 扩散衰减 超声波的扩散衰减仅取决于波阵面的形状，与介质的
性质无关。 • 散射衰减
散射衰减与材质的晶粒密切相关，当材质晶粒粗大时， 散射衰减严重，被散射的超声波沿着复杂的路径传播到 探头，在屏上引起林状回波（又叫草波），使信噪比下 降，严重时噪声会湮没缺陷波。 • 吸收衰减
由于介质中质点间内磨擦（即粘滞性）和热传导引起 超声波的衰减 • 通常所说的介质衰减是指吸收衰减与散射衰减，不包括 扩散衰减。以线衰减系数μ表示。
体中传播)
•
(三)表面波R：沿介质表面传播，质点作椭圆运动，椭圆长轴垂直于波的传播方向，
椭圆短轴平行于波的传播方向，可视为纵波和横波的合成。(又称瑞利波)
•
(四)板波： 在板厚与波长相当的薄板中传播的波。可分为SH波和兰姆波。
波的类型
超声波的传播特性
• 波长与声速
C= λ f
CL > Ct >CR
y= A cosω(t-x/c) X
y=
A X
cosω(t-x/c)
超声波的波动特性
• 波的叠加 • 波的干涉 • 驻波
.振动频率、振幅和传播速度相同而传播方向相反的两列波叠加时，就产生驻
波。比如水波碰到岸边反射回来时，前进和反射波的叠合就产生驻波。

圆柱体的调幅器其放大倍数等于输入 端面积与输出端面积之比。 现场A5超焊使用的调幅器就有G=1.3 和G=1.7两种。
第10页
超声波焊头
超声波焊头从材质主要由钛合金、铝合 金、钢质等等组成，负责将超声波震动 传至待焊工件的焊点上，焊头的谐振频 率必须调整至与换能器和调幅器相匹配 ，通过高强度螺钉将其连接在换能器总 成的调幅器上。
２.“Error message, Converter voltage = 增幅器 错误”
出现原因：当焊头, 换能器, 增幅器或超声波连接 线出现缺陷时, 便出现此情况. ３.“Error message, Frequency max. = 频率过大 ”
出现原因：当焊头未固定好或出现缺陷时, 便出 现此情况.
换能器的主要组成部件是压 电陶瓷晶体。在高频高压作 用下，压电陶瓷晶体引起高 速振动，实现将电能转为机 械能的过程。 我厂主要使用20KHZ、 30KHZ、35KHZ、40KHZ、 四种型号换能器。
第9页
超声波调幅器
调幅器也叫做增幅器，调幅器是将换能 器的输出振幅放大至合适范围以供焊头 使用，增幅器比例的选择，是在试焊时 分析哪一个比例为焊接效果最佳。
超声波焊机培训资料
1
工作原理
电控箱里的超声波发生器发出高频波，经换 能增幅器、声极（焊头）施加于焊接工作， 在一定的压力下，要连接的焊件在超声波作 用下其表面产生快速的磨擦，产生热能，从 而促使两连接面同时熔化，当超声波发生器 停止发波后，焊件连接面在保压下，冷却凝 固成一体，达到焊接的目的。
第2页
超声波的物理特性
P =∫（f×A×F） 或 P =k×f×a×f W = P×T
式中P =功率（可设定为超声波机在当时 的输出功率或胶件吸收的功率）
