《Y系列三相异步电动机》型号选择表

  • 格式：doc
  • 大小：196.00 KB
  • 文档页数：3

1
使用方法：根据计算需要的转速和功率确定电动机型号。
例：所需电机功率为2.6 kW，转速=1500(r/min),查下表得电机型号
应为Y100L2-4,而其满载转速1 420(r/min),由第二表 Y系列电动机
的安装及外形尺寸查得电机轴径D=28mm,长度E=60mm，

Y系列三相异步电动机
Y系列电动机（摘自JB/T8680.1—1998）为全封闭自扇冷式笼型三相异步电动机，是
按照国际电工委员会（IEC）标准设计的，具有国际互换性的特点。用于空气中不含易燃、
易炸或腐蚀性气体的场所。适用于电源电压为380V无特殊要求的机械上，如机床、泵、
风机、运输机、搅拌机、农业机械等。也用于某些需要高起动转矩的机器上，如压缩机。
表 Y系列三相异步电动机的技术数据
电动机 型号 额定功率/kW 满载转速/(r/min) 额定转矩堵转转矩 额定转矩最大转矩 电动机 型号 额定功率/kW 满载转速
/(r/min)
额定转矩
堵转转矩

额定转矩
最大转矩

同步转速3 000r/min, 2极 同步转速1 500r/min，4极
Y801-2 0.75 2 825 2.2 2.2 Y801-4 0.55 1 390 2.2 2.2
Y802-2 1.1 2.825 2.2 2.2 Y802-4 0.75 1 390 2.2 2.2
Y90S-2 1.5 2 840 2.2 2.2 Y90S-4 1.1 1 400 2.2 2.2
Y90L-2 2.2 2 840 2.2 2.2 Y90L-4 1.5 1 400 2.2 2.2
Y100L-2 3 2 880 2.2 2.2 Y100L1-4 2.2 1 420 2.2 2.2
Y112M-2 4 2 890 2.2 2.2 Y100L2-4 3 1 420 2.2 2.2
Y132S1-2 5.5 2 900 2.0 2.2 Y112M-4 4 1 440 2.2 2.2
Y132S2-2 7.5 2 900 2.0 2.2 Y132S-4 5.5 1 440 2.2 2.2
Y160M1-2 11 2 930 2.0 2.2 Y132M-4 7.5 1 440 2.2 2.2
Y160M2-2 15 2 930 2.0 2.2 Y160M-4 11 1 460 2.2 2.2
Y160L-2 18.5 2 930 2.0 2.2 Y160L-4 15 1 460 2.2 2.2
Y180M-2 22 2 940 2.0 2.2 Y180M-4 18.5 1 470 2.0 2.2
Y200L1-2 30 2 950 2.0 2.2 Y180L-4 22 1 470 2.0 2.2
同步转速1 000r/min，6极 Y200L-4 30 1 470 2.0 2.2
Y90S--6 0.75 910 2.0 2.0 同步转速750r/min,8极
Y90L-6 1.1 910 2.0 2.0 Y132S-8 2.2 710 2.0 2.0
2

Y100L-6 1.5 940 2.0 2.0 Y132M-8 3 710 2.0 2.0
Y112M-6 2.2 940 2.0 2.0 Y160M1-8 4 720 2.0 2.0
Y132S-6 3 960 2.0 2.0 Y160M2-8 5.5 720 2.0 2.0
Y132M1-6 4 960 2.0 2.0 Y160L-8 7.5 720 2.0 2.0
Y132M2-6 5.5 960 2.0 2.0 Y180L-8 11 730 1.7 2.0
Y160M-6 7.5 970 2.0 2.0 Y200L-8 15 730 1.8 2.0
Y160L-6 11 970 2.0 2.0 Y225S-8 18.5 730 1.7 2.0
Y180L-6 15 970 1.8 2.0 Y225M-8 22 730 1.8 2.0
Y200L1-6 18.5 970 1.8 2.0 Y250M-8 30 730 1.8 2.0
Y200L2-6 22 970 1.8 2.0
Y225M-6 30 980 1.7 2.0
注：电动机型号意义：以Y132S2-2-B3为例，Y表示系列代号，132表示机座中心高，S2表示短机座和
第二种铁心长度（M表示中机座，L表示长机座），2表示电动机的极数，B3表示安装形式。

表 机座带底脚、端盖无凸缘Y系列电动机的安装及外形尺寸 mm
机座
号
极数 A B C D E F G H K AB AC AD HD BB L

80 2,4 125 100 50 19 +0.009 -0.004 40 6 15.5 80 10 165 165 150 170 130 285
90S 2,4,6 140 56 24 50 8 20 90 180 175 155 190 310
90L 125 155 335
100L 160 140 63 28 60 24 100 12 205 205 180 245 170 380
112M 190 70 112 245 230 190 265 180 400
132S 2,4,6,8 216 89 38 +0.018 +0.002 80 10 33 132 280 270 210 315 200 475
132M 178 238 515
160M 254 210 108 42 110 12 37 160 15 330 325 255 385 270 600
160L 254 314 645
180M 279 241 121 48 14 42.5 180 355 360 285 430 311 670
180L 279 349 710
200L 318 305 133 55 +0.030 0.011 16 49 200 19 395 400 310 475 379 775
225S 4,8 356 286 149 60 140 18 53 225 435 450 345 530 368 820
3

225M 2 311 55 110 16 49 393
815
4,6,8 60 140 18 53 845

250M 2 406 349 168 250 24 490 495 385 575 455 930
4,6,8 65 58

合集下载

Y系列三相异步电动机的技术参数

Y系列三相异步电动机的技术参数

195
445
225
Y250S-4
75
141
1470
185
445
300
Ф75
Y250M-4
90
168
1470
215
445
300
Y250S-6
45
87
980
165
445
325
Y250M-6
55
106
980
195
445
325
Y250S-8
37
78
740
165
445
325
Y250M-8
45
94
740
195
445
Y160M-8
5.5
14
720
95
290
205
Y160L-8
7.5
18
720
125
290
205
Y180M-2
30
57
2940
135
327
182
Y180L-2
72
70
2940
160
327
182
Y180M-4
22
43
1460
135
327
210
Y180L-4
30
58
1460
175
327
210
Y180M-6
155
368
245
Y200L-4
45
86
1470
185
368
245
Y200M-6
22
44
970
135
368
260
Y200L-6
Y系列Y2系列电动机主要全参数表

Y系列Y2系列电动机主要全参数表

Y系列，Y2系列电动机主要参数表Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW 及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

它是我国九十年代最新产品，其整体水平已达到国外同类产品九十年代初的水平。

该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。

采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。

Y2系列电动机额定电压为380V，额定频率为50Hz。

功率3kwt以下为Y接法，其他功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

Y系列三相异步电动机的技术参数

Y系列三相异步电动机的技术参数

Y
1、Y系列（IP44）三相异步电动机：
Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电
动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。
2、Y系列（IP23）三相异步电动机：
Y系列（IP23）三相异步电动机，机座号为160 - 315,其防护结构形式 不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44）分别减少20%和15%。
125
327
230
Y180L-6
18.5
38
970
155
327
230
Y180M-8
11
26
720
125
327
230
Y180L-8
15
34
720
155
327
230
Y200M-2
45
84
2940
155
368
210
Y200L-2
55
103
2950
185
368
210
Y200M-4
37
71
1470
155
368

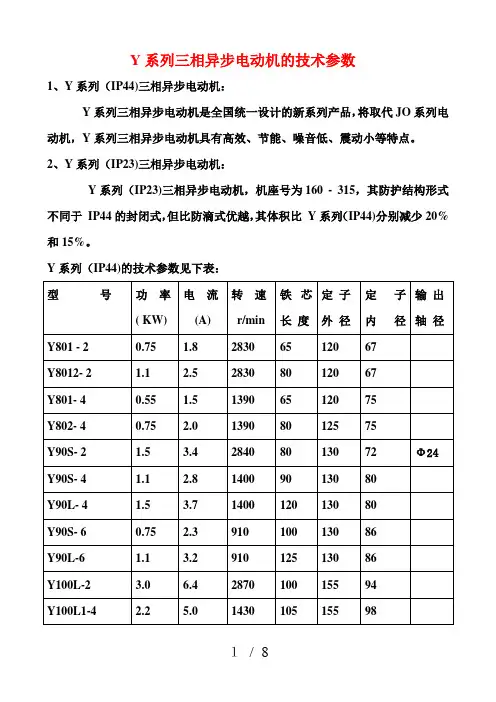

Y系列（IP44）的技术参数见下表：
型号
功率
(KW)
电流
（A）
转速
r/min
铁芯
长度
定子
外径
定 子
内径
输出
轴径
Y801 - 2
0.75
1.8
2830
65
120
67
Y8012-2
1.1
2.5
2830
80
120
67
Y801-4
0.55
1.5
Y系列Y2系列电动机主要全参数表

Y系列Y2系列电动机主要全参数表

实用标准文案Y系列，Y2系列电动机主要参数表Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

精彩文档．实用标准文案实用标准文案精彩文档．实用标准文案系列电机的更新换代产品，是一般用途的全封闭YY2系列电动机是其整它是我国九十年代最新产品，自扇冷式鼠笼型三相异步电动机。

该产品应用于国民经体水平已达到国外同类产品九十年代初的水平。

搅拌、压缩机，也可适用于运输、风机、济各个领域，如机床、水泵、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

标准，与德国IEC Y2系列电机的安装尺寸和功率等级符合，其外壳防护等级为IP54YDIN42673标准一致，也与系列电机一样，级BFS1IC41l冷却方法为，连续工作制（）。

采用级绝缘，温升按精彩文档．实用标准文案考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。

Y2系列电动机额定电压为380V，额定频率为50Hz。

功率3kwt以下为Y接法，其他功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
