舵机控制原理

舵机工作原理舵机是一种常用于控制机械装置角度的电子元件。

它通常用于模型制作、机器人技术、遥控器系统以及其他需要精确控制角度的应用中。

舵机能够根据输入的电信号来控制输出轴的位置，并能够维持在指定的位置上。

舵机的工作原理可以简单描述为电信号控制旋转角度。

舵机通常由一个直流电动机、一对齿轮和一个反馈控制系统组成。

当输入一个控制信号给舵机时，舵机会根据信号的波形来调整输出轴的位置。

具体来说，舵机的工作原理是通过PWM（脉冲宽度调制）信号来控制。

PWM信号是一种周期性的方波信号，其占空比（脉冲宽度与周期之比）决定了舵机的转动角度。

通常，舵机的控制信号周期为20ms，其中高电平持续时间（通常0.5-2.5ms）决定了舵机的角度。

舵机内部的直流电动机通过齿轮系统将旋转运动转化为线性运动。

舵机的输出轴上有一个凸轮，连接着一个反馈系统。

当输入控制信号时，舵机电路板会根据信号的占空比对电动机进行驱动。

电动机会旋转齿轮并移动凸轮，同时反馈传感器监测输出轴的位置，将信息回传给电路板。

电路板会根据反馈信息调整控制信号以使输出轴保持在指定角度。

舵机的工作原理还包括一个关键的概念：舵机的控制范围。

舵机通常有一个工作范围，即可以控制的角度范围。

舵机的控制范围由舵机的设计以及输入的控制信号决定。

一般而言，舵机的控制范围在0到180度之间，但也有一些舵机可以实现360度的连续旋转。

需要注意的是，舵机通常需要与外部电源和控制器相连才能正常工作。

外部电源提供电力，控制器提供PWM信号控制舵机的角度。

总结而言，舵机是一种通过电信号控制旋转角度的电子元件。

它的工作原理基于PWM信号控制电动机的转动，通过齿轮系统和反馈控制来实现精确的角度控制。

舵机的控制范围通常在0到180度之间，但也有一些舵机可以实现连续360度的旋转。

因此，舵机是许多机械装置和控制系统中不可或缺的重要组件。

舵机的工作原理舵机是一种常见的控制设备，广泛应用于机械、电子、航空航天等领域。

它的工作原理基于电机和反馈系统的协同作用，能够将电信号转化为机械运动，实现精确的角度控制。

一、舵机的构成和工作原理舵机主要由电机、减速器、位置反馈元件和控制电路组成。

1. 电机：舵机通常采用直流电机作为驱动源。

电机的转动方向和速度由控制电路中的PWM信号控制，通过调节PWM信号的占空比，可以控制舵机的转动角度。

2. 减速器：舵机的电机通常采用高速低扭矩的设计，为了增加扭矩并减小转速，舵机内部通常会采用减速器来实现。

减速器可以将电机的高速低扭矩转换为低速高扭矩输出。

3. 位置反馈元件：为了实现精确的角度控制，舵机内部通常会搭载位置反馈元件。

常见的位置反馈元件有光电编码器、霍尔传感器等。

位置反馈元件可以实时检测舵机的转动角度，并将反馈信号传输给控制电路。

4. 控制电路：控制电路是舵机的核心部分，它接收来自外部的控制信号，并根据信号的变化来控制电机的转动。

控制电路通常由微控制器或专用的控制芯片组成，它会根据接收到的控制信号和位置反馈信号进行比较，计算出误差，并通过驱动电路控制电机的转动，使得舵机的转动角度与控制信号一致。

二、舵机的工作过程舵机的工作过程可以分为三个阶段：信号输入、误差计算和输出控制。

1. 信号输入：舵机通过信号线接收来自外部的控制信号。

通常情况下，舵机的控制信号采用PWM（脉宽调制）信号，信号的周期通常为20ms，脉宽范围为1ms到2ms。

其中，1ms对应舵机的最小角度，2ms对应舵机的最大角度。

2. 误差计算：控制电路会根据接收到的控制信号和位置反馈信号计算出误差。

误差通常通过将控制信号与位置反馈信号相减得出，如果误差为正，则电机需要顺时针转动；如果误差为负，则电机需要逆时针转动。

3. 输出控制：控制电路会根据计算得出的误差信号，通过驱动电路控制电机的转动。

驱动电路会根据误差信号的大小和方向，输出适当的电流给电机，使得舵机的转动角度逐渐接近控制信号指定的角度。

引言概述：舵机是一种常用于机械控制系统中的装置，主要用于控制运动装置的旋转或线性运动。

它在航空、机械工程、汽车、无人机等领域中都有广泛的应用。

本文将详细介绍舵机的工作原理，包括其结构、原理、控制信号等方面的内容。

正文：一、舵机的基本结构舵机通常由电机、减速器、位置传感器和电子控制电路等组成。

1. 电机：舵机一般采用直流电机，包括转子和定子。

电机通过转动来控制舵机的位置。

2. 减速器：舵机中的减速器用于减小电机的转速，并通过齿轮和齿条等机械传动装置将转动转化为线性或旋转运动。

3. 位置传感器：舵机常用的位置传感器有光电传感器和磁性传感器等，用于测量舵机的位置并反馈给电子控制电路。

4. 电子控制电路：舵机的电子控制电路负责接收控制信号，并根据控制信号控制电机和减速器的运转。

二、舵机的工作原理1. 控制信号输入：舵机的工作由控制信号决定，控制信号一般为脉冲宽度调制（PWM）信号。

信号的脉宽决定了舵机的位置。

2. 位置控制：控制信号被电子控制电路接收后，经过一定的处理，电子控制电路会根据控制信号的脉宽决定舵机的位置。

3. 反馈控制：舵机的位置传感器会不断测量舵机的位置，并将测量结果反馈给电子控制电路。

电子控制电路通过与目标位置的比较，调整电机和减速器的运转，以实现舵机的稳定控制。

4. 输出控制：根据电子控制电路的控制信号，舵机的电机和减速器会运转，从而实现位置的控制。

三、舵机的控制信号1. 脉宽范围：舵机的控制信号通常具有一个特定的脉宽范围，一般为1ms到2ms之间。

脉宽的最小值和最大值对应舵机的最左和最右位置。

2. 中立位置：控制信号的脉宽为舵机的中立位置。

舵机通过将控制信号设置为中立位置，可以保持在中间位置不动。

3. 工作速度：舵机的工作速度受控制信号的脉宽变化速度影响，脉宽变化越快，舵机的响应速度越快。

4. 工作精度：舵机的工作精度由控制信号和位置传感器的精度共同决定，控制信号的精度越高，舵机的工作精度越高。

舵机工作原理舵机是一种常用于控制机械装置运动的设备，被广泛应用于无人机、机器人、车辆航模等领域。

它通过接收来自控制器的信号，控制舵机的位置和角度，从而实现对机械装置的精确控制。

本文将详细介绍舵机的工作原理和操作方式。

一、舵机的组成舵机由电机、减速器、控制电路和反馈机构组成。

1. 电机：舵机通常采用DC有刷电机作为驱动源。

直流电机的特点是转速高、响应快。

2. 减速器：舵机中的减速器主要用来减小电机输出轴的转速，增加扭矩输出。

常见的舵机减速器有齿轮减速器、行星减速器等。

3. 控制电路：舵机的控制电路是用来控制电机的转动方向和角度的关键部分。

控制电路通常采用H桥驱动电路来控制电机的正反转。

4. 反馈机构：舵机中的反馈机构用来实时检测舵机的位置和角度信息，并将其反馈给控制电路。

通常采用位置传感器（如光电编码器）或角度传感器（如霍尔效应传感器）来实现。

二、舵机的工作原理舵机通过控制电路接收外部信号，并通过电机和减速器转动输出轴来改变机械装置的位置或角度。

舵机工作原理的核心是控制电路中的位置控制回路和PID控制算法。

1. 位置控制回路：位置控制回路是舵机工作的基础。

它的主要任务是接收外部信号，将其转化为控制信号，并控制电机转动到相应的位置。

位置控制回路主要由控制芯片和位置传感器组成。

控制芯片负责解析控制信号，并将其转化为电机驱动信号。

位置传感器则实时监测舵机输出轴的位置，并将其反馈给反馈机构。

控制芯片根据反馈信号和目标位置信号的比较结果，调整电机的转动方向和速度，使得输出轴转动到目标位置。

2. PID控制算法：舵机的PID控制算法用于精确控制舵机输出轴的位置。

PID控制算法通过比较目标位置和实际位置的差异，产生一个误差信号，然后根据误差信号计算出控制信号。

PID控制器包括三个部分：比例（P）控制器、积分（I）控制器和微分（D）控制器。

比例控制器根据误差信号的大小来调整输出信号的大小；积分控制器根据误差信号的累积值来调整输出信号的积累量；微分控制器根据误差信号的变化速率来调整输出信号的变化速率。

舵机工作原理
舵机是一种常见的电机装置，它通过收到控制信号来精确控制输出轴的位置。

舵机是一种闭环控制系统，它由电机、位置反馈装置、控制电路和输出轴组成。

下面将详细介绍舵机的工作原理。

首先，舵机内部的电源供电，将电能转化为机械能。

电源通电后，控制电路将控制信号转换为相应的电流控制电机工作。

舵机内部的电机是一种直流电机，通常是核心式或无心式电机。

电流经过电机，产生磁场作用于电机的定子和转子。

位置反馈装置是舵机的一个重要组成部分，其作用是实时感应输出轴的位置，并将这一信息反馈给控制电路。

位置反馈装置通常采用旋转变阻器或光电编码器等传感器。

当输出轴发生偏离时，位置反馈装置将感知到并将偏差信息传递给控制电路。

控制电路根据接收到的控制信号和位置反馈信息，进行逻辑计算和补偿控制。

控制电路将根据偏差信息，调节电流的大小和方向，使输出轴恢复到期望的位置。

通过控制电路输出的电流调节电机的转动力矩，以实现输出轴的准确位置控制。

当输出轴达到期望位置后，位置反馈装置将停止向控制电路发送偏差信息，控制电路也停止调节电流，保持输出轴的稳定位置。

总之，舵机的工作原理是通过电源供电，控制信号经过控制电
路转换为控制电流，作用于电机产生力矩，通过位置反馈装置感知输出轴的位置，并根据偏差信息进行控制电流的调节，最终实现输出轴的精确位置控制。

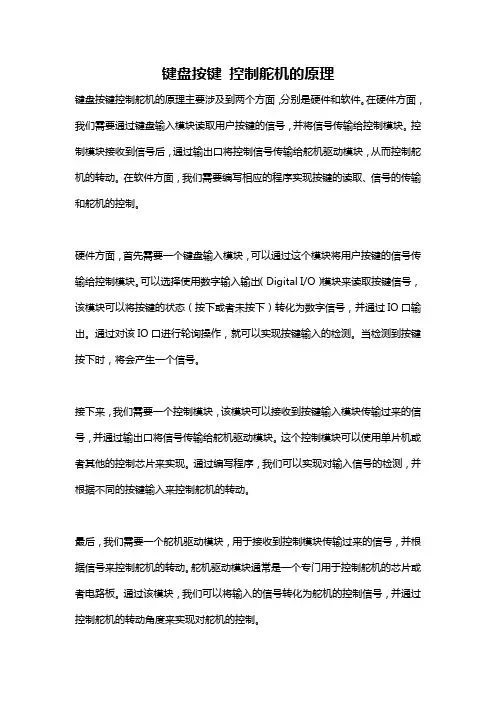

键盘按键控制舵机的原理键盘按键控制舵机的原理主要涉及到两个方面，分别是硬件和软件。

在硬件方面，我们需要通过键盘输入模块读取用户按键的信号，并将信号传输给控制模块。

控制模块接收到信号后，通过输出口将控制信号传输给舵机驱动模块，从而控制舵机的转动。

在软件方面，我们需要编写相应的程序实现按键的读取、信号的传输和舵机的控制。

硬件方面，首先需要一个键盘输入模块，可以通过这个模块将用户按键的信号传输给控制模块。

可以选择使用数字输入输出（Digital I/O）模块来读取按键信号，该模块可以将按键的状态（按下或者未按下）转化为数字信号，并通过IO口输出。

通过对该IO口进行轮询操作，就可以实现按键输入的检测。

当检测到按键按下时，将会产生一个信号。

接下来，我们需要一个控制模块，该模块可以接收到按键输入模块传输过来的信号，并通过输出口将信号传输给舵机驱动模块。

这个控制模块可以使用单片机或者其他的控制芯片来实现。

通过编写程序，我们可以实现对输入信号的检测，并根据不同的按键输入来控制舵机的转动。

最后，我们需要一个舵机驱动模块，用于接收到控制模块传输过来的信号，并根据信号来控制舵机的转动。

舵机驱动模块通常是一个专门用于控制舵机的芯片或者电路板。

通过该模块，我们可以将输入的信号转化为舵机的控制信号，并通过控制舵机的转动角度来实现对舵机的控制。

在软件方面，我们首先需要编写程序来实现对按键输入的读取。

通过轮询某个IO 口，我们可以检测到按键是否按下，并将按键的状态保存下来。

在检测到按键按下的同时，程序需要对按键进行去抖动处理，以避免可能出现的按键抖动。

当检测到按键按下时，程序应该将相应的信号传输给控制模块。

接下来，我们需要编写程序来实现对舵机的控制。

根据信号的传输方式和舵机的控制方式，我们需要根据接收到的信号值来计算出相应的舵机控制角度。

通过控制模块和舵机驱动模块的协同工作，我们可以通过程序将控制信号传输给舵机驱动模块，并控制舵机的转动角度。

舵机的控制
舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部 分一般为0.5ms~2.5ms范围内的角度控制脉冲部分。以180度角度伺 服为例，那么对应的控制关系是这样的：
单片机控制舵机
单片机作为舵机的控制单元，使PWM信号的脉冲宽度实现微秒
级的变化，从而提高舵机的转角精度。单片机完成控制算法，再将计
算结果转化为PWM信号输出到舵机。
单片机系统实现对舵机输出转角的控制，必须首先完成两个任务：
首先是产生基本的PWM周期信号，既产生20ms的周期信号；其次是 脉宽的调整，即单片机模拟PWM信号的输出，并且调整占空比。
当系统中只需要实现一个舵机的控制，采用的控制方式是改变单
片机的一个定时器中断的初值，将20ms分为两次中断执行，一次短 定时中断和一次长定时中断。
舵机的控制方式和工作原理介绍
侏罗纪工作室
什么是舵机
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断 变化并可以保持的控制系统。舵机是一种俗称，其实是一种伺服马达。
伺服马达内部包括了一个小型直流马达；一组变速齿轮组；一个反馈 可调电位器；及一块电子控制板。
舵机的工作原理
控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它 内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号， 将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后， 电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一 定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停 止转动。当然我们可以不用去了解它的具体工作原理，知道它的控制 原理就够了。就象我们使用晶体管一样，知道可以拿它来做开关管或 放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑 的。
多个

舵机的工作原理舵机是一种常见的电动执行器，广泛应用于机器人、遥控模型、自动导航系统等领域。

舵机的工作原理是基于一个控制信号来控制其转动角度和位置。

舵机由电机、控制电路和反馈机制组成。

其中，电机是舵机的核心部件，它负责产生转动力和运动。

控制电路接收来自控制信号源的输入，并将其转换为适合驱动电机的电压或电流信号。

反馈机制则用于测量舵机当前的位置和角度，并将信息反馈给控制电路，以实现精确的位置控制。

舵机通常采用直流无刷电机（BLDC）作为驱动电机，因为无刷电机具有较高的效率和响应速度。

在舵机中，电机通常与一组齿轮机构相连，以增加转动力和减小输出的转速。

齿轮机构同时还可以减小电机的负载，保护舵机免受过大的扭矩或外部干扰。

控制电路是舵机的大脑，负责接收来自控制信号源（如遥控器或微控制器）的信号，并将其转换为电机驱动所需的电压或电流信号。

控制信号通常是一个脉冲宽度调制（PWM）信号，通过改变脉冲的宽度来控制舵机的转动角度。

舵机通常的工作范围为0到180度，其中90度为中立位置。

通过改变PWM信号的脉冲宽度，可以控制舵机在不同角度位置的停留时间。

反馈机制在舵机中起到至关重要的作用。

常见的反馈机制包括电位器、光电编码器和磁编码器。

反馈机制用于测量舵机当前的位置和角度，并将这些信息反馈给控制电路。

控制电路可以通过与期望位置进行比较，自动调整控制信号，使舵机保持在期望的位置上。

这种闭环控制系统可以实现舵机的高精度位置控制。

除了基本的工作原理，舵机还具有一些特殊功能，如增量式控制和角度锁定。

增量式控制允许舵机按照一定的步进角度转动，以实现更精确的控制。

角度锁定则可以使舵机在达到特定位置后，锁定在该位置上，以防止外部干扰或偏移。

总结起来，舵机的工作原理是通过电机、控制电路和反馈机制共同协作，实现精确的位置控制。

舵机广泛应用于多个领域，如机器人、遥控模型和自动导航系统，为这些系统的运动和控制提供了可靠的解决方案。

舵机最早出现在航模运动中。

在航空模型中，飞行机的飞行姿态是通过调节发动机和各个控制舵面来实现的。

举个简单的四通飞机来说，飞机上有以下几个地方需要控制：1) 发动机进气量，来控制发动机的拉力（或推力）；2) 副翼舵面（安装在飞机机翼后缘），用来控制飞机的横滚运动；3) 水平尾舵面，用来控制飞机的俯仰角；4) 垂直尾舵面，用来控制飞机的偏航角；不仅在航模飞机中，在其他的模型运动中都可以看到它的应用：船模上用来控制尾舵，车模中用来转向等等。

由此可见，凡是需要操作性动作时都可以用舵机来实现。

2、结构和控制一般来讲，舵机主要由以下几个部分组成，舵盘、减速齿轮组、位置反馈电位计5k、直流电机、控制电路板等。

工作原理：控制电路板接受来自信号线的控制信号，控制电机转动，电机带动一系列齿轮组，减速后传动至输出舵盘。

舵机的输出轴和位置反馈电位计是相连的，舵盘转动的同时，带动位置反馈电位计，电位计将输出一个电压信号到控制电路板，进行反馈，然后控制电路板根据所在位置决定电机的转动方向和速度，从而达到目标停止。

舵机的基本结构是这样，但实现起来有很多种。

例如电机就有有刷和无刷之分，齿轮有塑料和金属之分，输出轴有滑动和滚动之分，壳体有塑料和铝合金之分，速度有快速和慢速之分，体积有大中小三种之分等等，组合不同，价格也千差万别。

例如，其中小舵机一般称作微舵，同种材料的条件下是中型的一倍多，金属齿轮是塑料齿轮的一倍多。

需要根据需要选用不同类型。

舵机的输入线共有三条，红色中间，是电源线，一边黑色的是地线，这辆根线给舵机提供最基本的能源保证，主要是电机的转动消耗。

电源有两种规格，一是4.8V，一是6.0V，分别对应不同的转矩标准，即输出力矩不同，6.0V对应的要大一些，具体看应用条件；另外一根线是控制信号线，Futaba的一般为白色，JR的一般为桔黄色。

另外要注意一点，SANW A的某些型号的舵机引线电源线在边上而不是中间，需要辨认。

舵机的工作原理引言概述：舵机是一种常见的电子设备，广泛应用于机器人、遥控模型等领域。

它能够实现精确的角度控制，具有较高的工作精度和可靠性。

本文将详细介绍舵机的工作原理，包括电机原理、反馈控制原理、位置控制原理、信号控制原理和工作模式。

一、电机原理：1.1 电机类型：舵机通常采用直流电机作为驱动源，常见的有核心式电机和无核心式电机两种类型。

1.2 电机结构：核心式电机由电枢、永磁体和电刷组成，无核心式电机则是通过电磁感应原理实现转动。

1.3 电机工作原理：舵机的电机通过电流控制实现转动，电流的方向和大小决定了舵机的转动方向和角度。

二、反馈控制原理：2.1 反馈装置：舵机内置了一个反馈装置，通常是一个旋转电位器或光电编码器，用于检测舵机的角度。

2.2 反馈信号：反馈装置会输出一个反馈信号，表示当前舵机的角度位置。

2.3 反馈控制：通过比较反馈信号和目标角度信号，舵机可以根据误差进行调整，实现精确的角度控制。

三、位置控制原理：3.1 控制信号：舵机接收一个控制信号，通常是一个脉冲宽度调制（PWM）信号。

3.2 脉宽解读：舵机通过解读控制信号的脉冲宽度来确定目标角度。

3.3 控制算法：舵机根据控制信号的脉冲宽度和反馈信号的角度，采用控制算法计算出驱动电机的电流，从而实现位置控制。

四、信号控制原理：4.1 控制信号范围：舵机的控制信号通常在0.5ms到2.5ms的脉宽范围内变化。

4.2 脉宽对应角度：脉宽的变化对应着舵机的角度变化，通常0.5ms对应最小角度，2.5ms对应最大角度。

4.3 中立位置：控制信号的脉宽为1.5ms时，舵机处于中立位置，即角度为0度。

五、工作模式：5.1 位置模式：舵机可以在位置模式下工作，根据控制信号的脉宽来实现精确的角度控制。

5.2 速度模式：舵机还可以在速度模式下工作，根据控制信号的脉宽来实现转速的控制。

5.3 扭矩模式：舵机在扭矩模式下工作时，根据控制信号的脉宽来实现扭矩的控制，可以用于对外力的响应。

舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、航模等领域。

它的主要功能是控制机械装置的角度或位置，使其按照预定的路径运动。

本文将详细介绍舵机的工作原理，包括舵机的构造、工作原理、控制信号以及常见问题解决方法。

一、舵机的构造舵机主要由电机、减速器、位置反馈装置和控制电路组成。

1. 电机：舵机采用直流电机或无刷电机作为驱动力源。

直流电机通常由电刷和电枢组成，通过电流和磁场相互作用产生转矩。

无刷电机则通过电子控制器控制电流和磁场来产生转矩。

2. 减速器：舵机的电机输出轴通过减速器与舵机的输出轴相连，减速器主要用于降低电机的转速并增加输出的扭矩。

常见的减速器类型有齿轮减速器和行星减速器。

3. 位置反馈装置：舵机的位置反馈装置用于测量舵机输出轴的角度或位置，并将其反馈给控制电路。

常见的位置反馈装置有旋转电位器、霍尔传感器和光电编码器等。

4. 控制电路：舵机的控制电路根据输入的控制信号，通过控制电机的电流和方向来控制舵机输出轴的角度或位置。

控制电路通常由微控制器或专用的舵机控制芯片组成。

二、舵机的工作原理舵机的工作原理可以简单分为两个阶段：位置检测和位置控制。

1. 位置检测：舵机的位置检测是通过位置反馈装置实现的。

当舵机接收到控制信号后，控制电路会将电流传递给电机，驱动电机旋转。

同时，位置反馈装置会不断监测输出轴的角度或位置，并将其反馈给控制电路。

2. 位置控制：控制电路根据位置反馈装置的反馈信号，与输入的控制信号进行比较，计算出误差值。

然后，控制电路会根据误差值调整电机的电流和方向，使输出轴逐渐接近目标位置。

当输出轴达到目标位置时，控制电路会停止调整电流，舵机保持在目标位置。

三、舵机的控制信号舵机的控制信号通常是一个脉冲宽度调制（PWM）信号。

PWM信号的周期一般为20毫秒，其中高电平的脉冲宽度决定了舵机的角度或位置。

舵机的控制信号一般具有以下特点：1. 脉冲周期：舵机的控制信号周期一般为20毫秒，即每个脉冲的时间间隔为20毫秒。

船舶舵机工作原理与控制方法
船舶舵机是一种用于控制船舶舵面的机械装置,其工作原理和控制方法与其它机械装置有所不同。

船舶舵机通常由两个主要部分组成:驱动系统和控制系统。

驱动系统是由一组齿轮组成的,这些齿轮通过油缸驱动舵面旋转。

控制系统则是通过按钮、操纵杆和仪表等控制驱动系统的油缸运动,从而实现舵面的位置和角度控制。

船舶舵机的工作原理可以概括为以下几个步骤:
1. 船舶靠岸时,舵机启动,将舵面的旋转方向设置为负角度,使得船体向岸边倾斜。

2. 当船体倾斜到一定角度时,舵机会将舵面的旋转方向设置为正角度,使得船体向岸边修正方向航行。

3. 如果需要船舶进一步向某个方向航行,舵机会根据需要调整舵面的角度,控制船向该方向航行。

4. 如果船舶需要停止,舵机会将舵面的旋转方向设置为负角度,使得船体向停止方向倾斜,从而实现停泊。

船舶舵机的控制方法通常采用操纵杆、按钮和仪表等控制元件,通过接收这些数据,船舶舵机来实现对舵面的位置和角度的控制。

在船舶航行中,驾驶员可以通过操纵舵面来调整船舶的方向和航速,而船舶舵机则根据驾驶员的控制指令,调整舵面的位置和角度,从而实现船舶的运动控制。

舵机控制原理
舵机控制原理，是一种常见的精密电机的控制，是控制机器人各部件运动及方
向弯曲的重要手段。

它是一种精密的旋转电机设计，可能包括一个电动机，一个和电机相联的驱动器以及一个将输入的信号转换成电流路径的控制器。

一般而言，舵机系统使用交流电机以及特殊电流驱动器，能够实现舵机的高
精度控制，可以根据用户输入的指令，连续旋转到指定位置，以控制机器人的方向和灵敏度，以达到用户需求的控制效果。

舵机系统中，电机和驱动器之间具有反馈关系，驱动器发送输出，电机发送转
角变化数据，信号经系统控制终端传输至控制器，控制器对位置数据进行计算处理，通过PID控制算法和负反馈模式，将变化后的数据送回到驱动器，从而实现舵机的高精度控制及转动角度的持续稳定态。

由此可见，舵机控制系统在工业自动化控制和机器人控制等方面都发挥着十分
重要的作用，能实现高精度、高性能及多功能的控制效果。

舵机控制原理舵机控制原理的论文摘要：本论文主要探讨舵机控制原理。

舵机是一种常见的电机装置，常被用于模型飞机、汽车等机电设备中，用于控制其方向和位置。

本文将从舵机的结构和工作原理、舵机控制的基本原理、舵机的优化及发展前景等方面进行详细介绍。

1.引言舵机是一种用于控制机电设备的重要组件。

舵机可以通过接收外部信号来控制其输出角度或位置，从而实现对机电设备运动的精确控制。

本章将介绍舵机的组成部分和工作原理。

2.舵机的结构和工作原理舵机主要由电动机、减速器、反馈电路和控制电路组成。

电动机通过减速器传动机械部分，进而改变舵机的输出角度或位置。

反馈电路可以实时监测舵机的输出情况，并将信号反馈给控制电路。

控制电路根据接收的信号，通过调节电流或脉宽来控制舵机的运动。

舵机的工作原理是根据控制电路输出的信号来调节电动机的转动角度，从而实现对机电设备运动的控制。

3.舵机控制的基本原理舵机控制的基本原理可以分为位置控制和角度控制两种。

位置控制是指通过发送特定的脉冲信号，使舵机达到特定的位置。

角度控制是指通过发送特定的脉冲信号，使舵机达到特定的角度。

舵机的控制原理是基于PWM信号的脉宽来控制舵机的转动，当脉宽的周期改变时，舵机会根据脉冲的宽度来调整输出角度或位置。

4.舵机的优化及发展前景舵机的优化主要包括提高精度、降低噪音、增加扭矩等方面。

近年来，随着数字技术的发展，数字舵机逐渐取代了传统的模拟舵机，提供更高的控制精度和可靠性。

此外，一些新型舵机还具有快速响应、长寿命等优点。

舵机在科技发展的推动下，将有更加广阔的应用前景。

结论：本文首先介绍了舵机的结构和工作原理，然后详细讨论了舵机控制的基本原理。

最后，探讨了舵机的优化以及其未来的发展前景。

舵机作为一种重要的控制装置，在机电设备中广泛应用，对于提高设备的精确控制、性能和可靠性起到了重要作用。

导论：舵机是一种常见的电机装置，广泛应用于模型飞机、汽车、机器人等机电设备中，用于精确控制其方向和位置。

舵机的使用方法代码舵机是机器人、无人机等电子设备中常用的执行器，它能精确控制角度，实现设备的灵活转向。

本文将详细介绍如何编写舵机的使用方法代码，帮助您更好地控制舵机，实现各种功能。

一、舵机的基本原理舵机的工作原理是基于PWM（脉冲宽度调制）信号，通过改变信号的占空比来控制舵机的转动角度。

一般来说，舵机的控制信号周期为20ms，其中高电平的持续时间（即占空比）决定了舵机的转动角度。

二、硬件连接1.将舵机的棕色线（地线）连接到开发板的GND引脚；2.将舵机的红色线（电源线）连接到开发板的5V或3.3V引脚；3.将舵机的黄色线（信号线）连接到开发板的一个PWM输出引脚。

三、编写代码以下是一个简单的舵机控制代码示例，使用Arduino开发板进行控制。

```cpp#include <Servo.h>Servo myServo; // 创建Servo对象void setup() {myServo.attach(9); // 将舵机连接到开发板的PWM引脚9}void loop() {// 舵机转到90度位置myServo.write(90);delay(1000);// 舵机转到180度位置myServo.write(180);delay(1000);// 舵机转到0度位置myServo.write(0);delay(1000);}```四、代码解释1.引入Servo库：使用Arduino的Servo库可以方便地控制舵机。

2.创建Servo对象：创建一个Servo对象，用于控制舵机。

3.myServo.attach(9)：将舵机连接到开发板的PWM引脚9。

4.myServo.write(角度)：设置舵机转动到指定的角度。

五、注意事项1.在编写代码时，确保舵机的转动角度在0度到180度之间，超出这个范围可能导致舵机损坏。

2.如果需要控制多个舵机，可以为每个舵机创建一个Servo对象，并分别设置它们的PWM引脚。

舵机原理舵机的控制信号为周期是20ms的脉宽调制（PWM）信号，其中脉冲宽度从0.5ms-2.5ms，相对应舵盘的位置为0－180度，呈线性变化。

也就是说，给它提供一定的脉宽，它的输出轴就会保持在一个相对应的角度上，无论外界转矩怎样改变，直到给它提供一个另外宽度的脉冲信号，它才会改变输出角度到新的对应的位置上。

舵机内部有一个基准电路，产生周期20ms，宽度1.5ms的基准信号，有一个比较器，将外加信号与基准信号相比较，判断出方向和大小，从而产生电机的转动信号。

由此可见，舵机是一种位置伺服的驱动器，转动范围不能超过180度，适用于那些需要角度不断变化并可以保持的驱动当中。

舵机的控制舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms 范围内的角度控制脉冲部分。

以180度角度伺服为例，那么对应的控制关系是这样的：0.5ms--------------0度；1.0ms------------45度；1.5ms------------90度；2.0ms-----------135度；2.5ms-----------180度；重要说明1：上面部分还是成线形关系的，Y=90X-45（X单位是ms,Y单位是度数：）2：上面所说的0度45度等是指度45度位置（什么意思呢：我说明一下就知道了，就45度位置来说，若舵机停在0度位置，下载45度位置程序后则舵机停在45度，即顺时针走了45度，若当时舵机在135度位置，则反转90度到45度位置。

所以舵机不存在正转反转问题。

这点非常重要。

3:若想转动到45度位置，要一直产生 1.0ms的高电平（即PA0=1；Delay(1ms);PA0=0;Delay((20-1)ms)；要不停的产生这个高低电平，产生PWM脉冲。

舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、航模、机械臂等领域。

它通过接收电信号来控制输出轴的位置，从而实现精确的角度调节。

本文将详细介绍舵机的工作原理，包括内部结构、信号控制和工作过程。

一、内部结构舵机的内部结构主要包括电机、减速装置、位置反馈装置和控制电路。

电机负责提供动力，减速装置用于减小输出轴的转速并增加扭矩，位置反馈装置用于检测输出轴的位置，控制电路则根据输入信号来控制电机的运转。

1. 电机：舵机通常采用直流电机，其转子通过电流产生转矩。

电机的转速和扭矩与输入电流成正比，因此控制电路可以通过控制电流来控制舵机的运动。

2. 减速装置：为了增加舵机的扭矩并减小转速，舵机通常会使用减速装置。

减速装置一般采用齿轮传动或行星齿轮传动，通过减小电机输出轴的转速来提供足够的扭矩。

3. 位置反馈装置：为了实现精确的角度调节，舵机通常配备位置反馈装置。

位置反馈装置可以是电位器、光电编码器或磁编码器等，用于检测输出轴的位置并将信号反馈给控制电路。

4. 控制电路：控制电路是舵机的核心部分，它接收输入信号并根据信号的大小和方向来控制电机的运动。

控制电路通常由微控制器、驱动电路和反馈电路组成。

二、信号控制舵机的工作原理基于接收到的控制信号，通常使用PWM（脉宽调制）信号来控制舵机的位置。

PWM信号是一种周期性的方波信号，通过调整方波的高电平时间来控制舵机的角度。

1. 脉宽范围：舵机通常接收的PWM信号脉宽范围为0.5ms到2.5ms，其中1.5ms为中间位置。

较小的脉宽会使舵机转到最小角度，较大的脉宽会使舵机转到最大角度。

2. 控制精度：舵机的控制精度取决于PWM信号的分辨率，即方波周期内脉宽的划分数量。

通常，舵机的控制精度在10比特（1024个划分）到16比特（65536个划分）之间。

3. 控制频率：舵机的控制频率是指PWM信号的重复频率，通常为50Hz或者更高。

较高的控制频率可以提供更平滑的运动，但也会增加系统的计算和通信负担。
