高中物理学习材料 （精心收集**整理制作）

【两年高考真题】 1.（2013·新课标Ⅰ卷）如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、 b、d三个点，a和b、b和c、 c和d间的距离均为R，在a点处有一电荷量为q（q>0）的固定点电荷。已知b点处的场强为零，则d点处场强的大小为（k为静电力常量）

A.23Rqk B. 2910Rqk C. 2RqQk D.299RqQk 【答案】 B 【解析】 设Q在b点产生的场强大小为E，由对称性可知Q在d点产生的场强大小也为E，方向相

反，水平向右，由于b点的场强为零，得2RqkE，所以q、Q在d点产生的场强为

222291033RqkR

qkRqkERqkEd，所以B选项正确。

2.（2013·山东卷）如图所示，在x轴相距为L的两点固定两个等量异种点电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称。下列判断正确的是（ ） A．b、d两点处的电势相同 B．四点中c点处的电势最低 C．b、d两点处的电场强度相同 D．将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小 【答案】 ABD 【解析】 由等量异种点电荷的电场分布规律结合场强的叠加原理可知b、d两点处的电势相同，电场强度大小相等、方向不同，故A正确，C错误；由电荷的独立作用原理可知正电荷在+Q产生的电场中由a运动至c，电场力不做功，正电荷在-Q产生的电场中由a运动至c，电场力做正功，故正电荷在两点电荷的电场中由a至c电场力做正功，电势能减小，选项D正确；沿电场线的方向电势逐渐降

低，故b、d点的电势高于c点的电势，由D项的分析结合pEq，可知a点电势高于c点的电势，故B正确。本题选ABD。 3.（2013·新课标Ⅰ卷）一水平放置的平行板电容器的两极板间距为d，极板分别与电池两极相连，

上极板中心有一小孔（小孔对电场的影响可忽略不计）。小孔正上方2d处的P点有一带电粒子，该粒子从静止开始下落，经过小孔进入电容器，并在下极板处（未与极板接触）返回。若将下极板向上平移3d，则从P点开始下落的相同粒子将 A.打到下极板上 B.在下极板处返回 C.在距上极板2d处返回 D.在距上极板52d处返回

【命题意图猜想】 从近两年的高考试题来看，高考对本专题内容的考查主要为①电场强度、电场线；②电势、电势能、电势差及等势面③电场力做功④场强与电势的关系⑤电容器等相关知识，考点比较稳定，因此预测2014年高考仍会涉及电场的一道题目，而且这道题一般出现在选择题中，难度适中，要求同学们必须得分！ 【最新考纲解读】 1. 了解点电荷 2．掌握库仑定律 3．理解电场强度、点电荷的场强、电场线、电势能、电势、电势差 4．理解匀强电场中电势差与电场强度的关系。 5．掌握电容器的电压、电荷量和电容的关系 【回归课本整合】 1． 对电场强度的三个公式的理解

(1)E＝Fq是电场强度的定义式，适用于任何电场．电场中某点的场强是确定值，其大小和方向与试探电荷q无关．试探电荷q充当“测量工具”的作用． (2)E＝kQr2是真空中点电荷所形成的电场的决定式．E由场源电荷Q和场源电荷到某点的距离r决定． (3)E＝Ud是场强与电势差的关系式，只适用于匀强电场，注意：式中d为两点间沿电场方向的距离． 2． 电场能的性质

(1)电势与电势能：φ＝Epq.

(2)电势差与电场力做功：UAB＝WABq＝φA－φB. (3)电场力做功与电势能的变化：W＝－ΔEp. 3． 等势面与电场线的关系 (1)电场线总是与等势面垂直，且从高电势的等势面指向低电势的等势面． (2)电场线越密的地方，等差等势面也越密． (3)沿等势面移动电荷，电场力不做功，沿电场线移动电荷，电场力一定做功． 【方法技巧提炼】 1．本部分内容的主要研究方法有：(1)理想化模型．如点电荷、电场线、等势面；(2)比值定义法．电场强度、电势的定义方法是定义物理量的一种重要方法；(3)类比的方法．电场和重力场的比较；电场力做功与重力做功的比较；带电粒子在匀强电场中的运动和平抛运动的类比． 2． 静电力做功的求解方法：(1)由功的定义式W＝Flcos α来求；(2)利用结论“电场力做功等于电荷电势能增量的负值”来求，即W＝－ΔE；(3)利用WAB＝qUAB来求． 【考场经验分享】 1.目标要求：电场的基本概念、电场的基本性质是近几年高考的热点，考查的内容主要有电场强度与电场力的计算、电势、电势能的比较、电场力做功与电势能变化的关系等，高考中主要以选择题的形式出现，题目难度适中．预计2014年高考仍将对这些知识进行考查，复习中应注意以下几个知识点：电场强度的叠加、电势、等势面与电场线的关系、电场力做功与电荷电势能的变化等． 2.注意问题：电场是矢量在进行叠加时一定要注意应用平行四边形定测，而电势能是标量，但有正负之说；注意两个等量同种电荷形成的电场和两个等量的异种电荷形成的电场中场强、电势，变化。 3.经验分享： 电场强度：(1)根据电场线的疏密程度判断，电场线越密，场强越大；(2)根据等差等势面的疏密程度

判断，等差等势面越密，场强越大；(3)根据a＝qEm判断，a越大，场强越大； 电势：(1)沿电场线方向电势降低，电场线由电势高的等势面指向电势低的等势面，且电场线垂直于等势面；(2)根据UAB＝φA－φB比较正负，判断φA、φB的大小； 电势能：(1)根据Ep＝qφ，判断Ep的大小；(2)根据电场力做功与电势能的关系判断：无论正电荷还是负电荷，电场力做正功，电势能减小；电场力做负功，电势能增加．

【新题演练】 1.【2014·陕西长安一中等五校高三二模】两点电荷形成电场的电场线分布如图所示，若图中A、B两点处的场强大小分别为EA、EB，电势分别为A、B，则( )

A．ABABEE， B．ABABEE， C． D．

2. 【2014·湖北孝感高三第二次统考】如图所示，真空空间中四点Ｏ、Ａ、Ｂ、Ｃ恰为一棱长为Ｌ的正四面体的四个顶点，其中Ａ、Ｂ、Ｃ三点在水平面内，Ｏ′为三角形ＡＢＣ的几何中心．已知静电力常量为ｋ，重力加速度为ｇ，下列说法正确的是 Ａ．若Ａ、Ｂ、Ｃ三点各固定一电荷量为Ｑ的正点电荷，则Ｏ点电势比Ｏ′点电势高 Ｂ．若Ａ、Ｂ、Ｃ三点各固定一电荷量为Ｑ的正点电荷，将另一质量为ｍ的带正电的小球（可视为点

电荷）放置在Ｏ点恰静止，则小球所带的电荷量为 Ｃ．若Ａ、Ｂ、Ｃ三点各固定一电荷量为Ｑ的负点电荷，则Ｏ点与ＡＢ、ＢＣ、ＡＣ三边中点的电势差相等 Ｄ．若Ａ、Ｂ、Ｃ三点各固定一电荷量为Ｑ的负点电荷，则Ｏ点的场强比Ｏ′点的场强大 【答案】BCD 【解析】 试题分析：由于将一正电荷由O′点移动到O点时，电场力做正功，故正电荷的电势能会减小，故Ｏ点电势

3.【2014·湖北八市高三3月联考】如图M和N是两个带有异种电荷的带电体，（M在N的正上方，图示平面为竖直平面）P和Q是M表面上的两点，S是N表面上的一点。在M和N之间的电场中画有三条等势线。现有一个带正电的液滴从E点射入电场，它经过了F点和W点，已知油滴在F点时的机械能大于在W点的机械能。(E、W两点在同一等势面上，不计油滴对原电场的影响，不计空气阻力)则以下说法正确的是

A. P和Q两点的电势不相等 W F E S

N

Q P M B. P点的电势高于S点的电势 C. 油滴在F点的电势能高于在E点的电势能 D. 油滴在E、F、W三点的“机械能和电势能总和”没有改变

4.【山东省德州市2014届高三3月模拟检测理科综合试题】如图所示，分别在M、N两点固定放置两个点电荷+Q和-q(Q>q)，以MN连线的中点O为圆心的圆周上有A、B、C、D四点。下列说法正确的是

A．A点电势低于B点电势 B．A点场强大于B点场强 C．将某正电荷从C点移到O点，电场力做负功 D．将某正电荷从O点移到D点，电势能增加

5．【山东省烟台市2014届高三3月模拟考试理科综合试题】等量异号点电荷+Q和Q处在真空中，O为两点电荷连线上偏向+Q方向的一点，以O点为圆心画一圆，圆平面与两点电荷的连线垂直，P点为圆上一点，则下列说法正确的是 A．圆上各点的电场强度相同 B．圆上各点的电势相等 C．将试探电荷+q由P点移至O点电场力做正功 D．将试探电荷+q由P点移至O点，它的电势能变大 6.【2014·河南焦作高三一模】真空中有一静电场，其在x轴正半轴的电势随x变化的关系如图所示，则根据图象可知

A．R处的电场强度E＝0 B．若试探电荷从x1处移到x2处，电场力不一定做正功 C．x1处与x2处的电场强度方向相反 D．该电场有可能是处在O点的正的点电荷激发产生的 7．【山东省青岛市2014届高三3月自评考试理综试题】如图所示，有一块无限大的原来不带电的金属平板MN，现将一个带电量为+Q的点电荷放置于板右侧，并使金属板接地；金属平板与电量为+Q的点电荷之间的空间电场分布与等量异种电荷之间的电场分布类似，则金属板MN为等势面且电势为零．已知BCDE在以电荷+Q为圆心的圆上，电荷+Q离金属板MN的距离AQ为d， B点为AQ的中点，则下列说法正确的是

A．C点和E点的场强相同 B．B点的场强大于D点的场强 C．D点电势低于零电势 D．带负电点电荷在B点的电势能大于在D点电势能

8. 【2014·贵州省六校联盟高三第二次联考】如图所示，一个电荷量为-Q的点电荷甲，固定在粗糙绝缘水平面上O点的另一个电荷量为+q、质量为m的点电荷乙，从A点以初速度v0沿它们的连线向甲

合集下载

2021届高考物理三轮冲刺重难点训练： 电场(解析版)

2021届高考物理三轮冲刺重难点训练： 电场(解析版)

电场【原卷】1．（2021届重庆市第一中学高三月考）绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为−q（q>0）的滑块（可看作点电荷）从a点以初速度v0，沿水平面向Q运动，到达b点时速度减为零，已知a、b间距离为s，滑块与水平面间的动摩擦因数为μ，重力加速度为g，以下判断正确的是（）A．滑块在运动过程中所受Q的库仑力有可能大于滑动摩擦力B．滑块在运动过程的中间时刻，速度的大小等于C．此过程中产生的内能小于D．Q产生的电场中，a，b两点间的电势差为222abm v gs Uqμ-=（）2．（2021届重庆市第一中学高三月考）反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似。

已知静电场的方向平行于x轴，其电势φ随x的分布如图所示。

一质量m=4.0×10-20kg，电荷量q=-4.0×10-9C的带负电的粒子从（-1，0）点由静止开始，仅在电场力作用下在x轴上往返运动。

则（）A．x轴左侧电场强度E1和右侧电场强度E2的大小之比B．粒子在-1cm～0.5cm区间运动过程中的电势能先增加后减小C．该粒子运动过程中电势能变化量的最大值为6.0×10-8JD．该粒子运动的周期T=3.0×10-6s3．（2021届江苏省盐城中学高三质量检测）在某种电场中沿x方向上，电势与x方向的距离关系如图所示，假想有一个电子在其中仅受电场力作用下移动，则下列关于电场和电子能量说法正确的是（）A．x3到x4区域内沿x方向存在匀强电场B．x6到x7区域内沿x方向场强不为零C．若电子从电势为2V的x1位置向右到电势为2V的x7位置，因为电子电势能不变，电场力不做功，则电子初动能大于零即可满足要求D．若电子从电势为2V的x1位置向右到电势为2V的x7位置，为了通过x4处电势3V的位置，电子至少具有初动能1eV4．（2021届江苏省盐城中学高三质量检测）图中的平行直线是匀强电场的电场线（电场方向未画出），曲线是电子（只受电场力）在该电场中的运动轨迹，a、b是轨迹上的两点，电子从a运动到b，则下列说法正确的是A．a点的电势高于b点的电势B．电子在a点的电势能大于b点的电势能C．电子在a点的动能大于在b点的动能D．电子在a点的加速度大于在b点的加速度5．（2021届江苏省扬州中学高三月考）如图所示，彼此绝缘的同轴金属圆管和圆柱分别带上等量的异种电荷Q后，两导体间的电势差为U，若两导体分别带上+2Q和-2Q的电荷，则它们间的电势差为（）A．2U B．4UC．8U D．16U6．（2021届江苏省扬州中学高三月考）在一静止点电荷的电场中，任一点的电势与该点到点电荷的距离r的关系如图所示。

2021届高考物理三轮冲刺重难点训练：电场(解析版)

2021届高考物理三轮冲刺重难点训练：电场(解析版)

电场【原卷】1．（2020届安徽省宣城市高三第二次调研）在光滑的水平面内有一沿x 轴的静电场，其电势ϕ随x 坐标值的变化图线如图所示。

一质量为m ，带电量为q 的带正电小球（可视为质点）从O 点以初速度0v 沿x 轴正向移动。

下列叙述正确的是（ ）A ．若小球能运动到1x 处，则该过程小球所受电场力逐渐增大B ．带电小球从1x 运动到3x 的过程中，电势能先减小后增大C ．若该小球能运动到4x 处，则初速度0v 至少为02q m ϕ D ．若00q v m ϕ=06m q v mϕ=2．（2020届东北三省四市教研联合体高三模拟）如图所示，竖直方向上固定一光滑绝缘细杆，两电荷量相等的正点电荷M 、N 关于细杆对称固定。

两电荷连线中点为O ，带正电的小球套在细杆上，从距中点O 高为1h 处的P 点静止释放，经过时间1t 运动到O 点。

此过程中小球速度的大小v 、加速度的大小a 、动能E k 、电势能E p （无穷远处电势为0）随时间t 或下降距离h 的变化图像可能正确的有（ ）A ．B ．C ．D ．3．（2020届福建泉州市普通高中高三第一次质量检测）半径为R 、均匀带正电荷的球体在空间产生球对称的电场，场强E 沿半径r 的变化规律如图所示，图中E 0已知，E -r 曲线下方与r 轴围成的面积中，R ~∞部分的面积等于O ~R 部分面积的2倍。

一质量为m 、电荷量为e 的电子在该球体表面附近绕球心做匀速圆周运动。

静电力常量为k ，取无穷远电势为零，则（ ）A ．E-r 曲线下面积所表示的物理量单位为焦耳B ．球心与球表面间的电势差为02E RC 02eE R mD ．若该电子的速率增大到02eE R m，就可以挣脱球体电场的束缚4．（2020届福建省漳州市高三第一次教学质量检测）如图，边长为1cm 的立方体abdc -fgih 处于匀强电场中，d 、c 两点间电势差3dc U =V ，d 、b 两点间电势差3db U =V 。

【精品试卷】专题11带电粒子在电磁场中的运动-高考物理三轮复习精品资料(原卷版)复习专用试卷

【精品试卷】专题11带电粒子在电磁场中的运动-高考物理三轮复习精品资料(原卷版)复习专用试卷

高中物理学习材料（精心收集**整理制作）【两年高考真题】1.（2013·天津卷）一圆筒的横截面如图所示，其圆心为O。

筒内有垂直于纸面向里的匀强磁场，磁感应强度为B。

圆筒下面有相距为d的平行金属板M、N，其中M板带正电荷，N板带等量负电荷。

质量为m、电荷量为q的带正电粒子自M板边缘的P处由静止释放，经N板的小孔S以速度v沿半径SO方向射入磁场中。

粒子与圆筒发生两次碰撞后仍从S孔射出，设粒子与圆筒碰撞过程中没有动能损失，且电荷量保持2.（2013·山东卷）如图所示，在坐标系xoy的第一、第三象限内存在相同的匀强磁场，磁场方向垂直于xoy面向里；第四象限内有沿y轴正方向的匀强电场，电场强度大小为E. 一质量为m、带电量为q的粒子自y 轴的P 点沿x 轴正方向射入第四象限，经x 轴上的Q 点进入第一象限，随即撤去电场，以后仅保留磁场。

已知OP =d ，OQ =2d ，不计粒子重力。

（1）求粒子过Q 点时速度的大小和方向。

（2）若磁感应强度的大小为一定值B 0，粒子将以垂直y 轴的方向进入第二象限，求B 0；（3）若磁感应强度的大小为另一确定值，经过一段时间后粒子将再次经过Q 点，且速度与第一次过Q 点时相同，求该粒子相邻两次经过Q 点所用的时间。

3.（2013·江苏卷）在科学研究中，可以通过施加适当的电场和磁场来实现对带电粒子运动的控制。

如图所示的xOy 平面处于匀强电场和匀强磁场中，电场强度E 和磁感应强度B 随时间t 做周期性变化的图象如图所示。

x 轴正方向为E 的正方向，垂直纸面向里为B 的正方向。

在坐标原点O 有一粒子P ，其质量和电荷量分别为m 和+q .不计重力。

在t=2时刻释放P ，它恰能沿一定轨道做往复运动。

（1）求P 在磁场中运动时速度的大小v 0； （2）求B 0应满足的关系；【回归课本整合】1． 带电粒子在电场中加速和偏转问题的分析方法 （1）带电粒子的加速以初速度v 0射入电场中的带电粒子，经电场力做功加速（或减速）至v ，由qU =12mv 2－12mv 20得v = v 20＋2qU m. 当v 0很小或v 0=0时，上式简化为v =2qUm. （2）带电粒子的偏转以初速度v 0垂直场强方向射入匀强电场中的带电粒子，受恒定电场力作用，做类似平抛的匀变速曲线运动（如图1所示）．图1加速度a =qE m 运动时间t =lv 0侧移量2220122qEl y at mv ==偏转角200tan y xv at qElv v mv ϕ=== 图14． 电磁流量计如图2所示，一圆形导管直径为d ，用非磁性材料制成，其中有可以导电的液体向左流动，导电流体中的自由电荷（正、负离子）在洛伦兹力作用下发生偏转，a 、b 间出现电势差．当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定．图2由q v B ＝qE ＝q U d ，可得v ＝UBd流量Q ＝S v ＝πd 24·U Bd ＝πdU4B .5． 磁流体发电机如图3是磁流体发电机，等离子气体喷入磁场，正、负离子在洛伦兹力作用下发生上下偏转而聚集到A 、B 板上，产生电势差，设A 、B 平行金属板的面积为S ，相距为L ，等离子气体的电阻率为ρ，喷入气体速度为v ，板间磁场的磁感应强度为B ，板外电阻为R ，当等离子气体匀速通过A 、B 板间时，板间电势差最大，离子受力平衡：qE 场=qvB ，E 场=vB ，电动势E =E 场L =BLv ，电源内电阻r =ρLS ，故R中的电流I =ER ＋r=BL v R ＋ρL S=BL v S RS ＋ρL .图3（4）粒子飞出加速器时的动能为E k =m v 22=B 2R 2q 22m 。

7 电场图像之φ-x图像问题—高中物理三轮复习重点题型考前突破

7 电场图像之φ-x图像问题—高中物理三轮复习重点题型考前突破

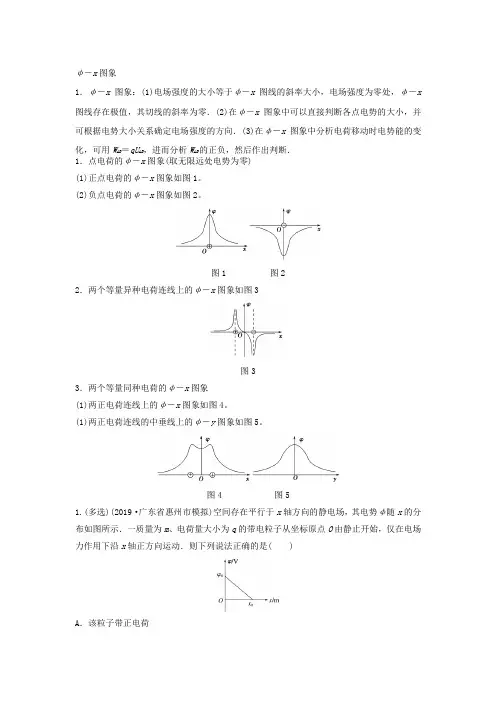

φ－x图象1．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x 图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．1．点电荷的φ－x图象(取无限远处电势为零)(1)正点电荷的φ－x图象如图1。

(2)负点电荷的φ－x图象如图2。

图1 图22．两个等量异种电荷连线上的φ－x图象如图3图33．两个等量同种电荷的φ－x图象(1)两正电荷连线上的φ－x图象如图4。

(1)两正电荷连线的中垂线上的φ－y图象如图5。

图4 图51.(多选)(2019·广东省惠州市模拟)空间存在平行于x轴方向的静电场，其电势φ随x的分布如图所示．一质量为m、电荷量大小为q的带电粒子从坐标原点O由静止开始，仅在电场力作用下沿x轴正方向运动．则下列说法正确的是( )A．该粒子带正电荷B ．空间存在的静电场场强E 是沿x 轴正方向均匀减小的C ．该粒子从原点O 运动到x 0过程中电势能是减小的D ．该粒子运动到x 0处的速度是q φ02m答案：AC 解析 沿电场线方向电势降低，由题图可知电场方向沿x 正方向，带电粒子仅在电场力作用下由静止开始沿x 轴正方向运动，受力方向与电场方向一致，带电粒子带正电，A 正确；沿x 轴正方向电势均匀降低，电场为匀强电场，B 错误；沿x 轴正方向运动，电场力做正功，电势能减小，C 正确；根据动能定理得q φ0＝12mv 2，v ＝2q φ0m ，D 错误． 变式训练1. (2019·保定调研)某静电场中的一条电场线与x 轴重合，其电势的变化规律如图所示．在O 点由静止释放一个负点电荷，该负点电荷仅受电场力的作用，则在－x 0～x 0区间内( )A ．该静电场是匀强电场B ．该静电场是非匀强电场C ．负点电荷将沿x 轴正方向运动，加速度不变D ．负点电荷将沿x 轴负方向运动，加速度逐渐减小答案：AC 解析：.图线的斜率大小等于电场中电场强度的大小，故该条电场线上各点场强一样，该静电场为匀强电场，A 正确，B 错误；沿着电场线的方向电势降低，可知静电场方向沿x 轴负方向，故负点电荷沿x 轴正方向运动，其受到的电场力为恒力，由牛顿第二定律可知其加速度不变，C 正确，D 错误．变式训练2．有一静电场，其电势随x 坐标的改变而改变，变化的图线如图所示．若将一带负电的粒子(重力不计)从坐标原点O 由静止释放，电场中P 、Q 两点的横坐标分别为1 mm 、4 mm.则下列说法正确的是( )A ．粒子将沿x 轴正方向一直向前运动B ．粒子经过P 点与Q 点时，加速度大小相等、方向相反C ．粒子经过P 点与Q 点时，动能相等D ．粒子经过P 点与Q 点时，电场力做功的功率相等答案：C 解析 根据题中的φ－x 图象，画出电场强度E 随x 的变化图象及粒子的v －t 图象，如图所示，由图可知A 错误；由牛顿第二定律知，粒子在P 、Q 两点时的加速度满足a P ＝2a Q ，则B 错误；由v －t 图象知，粒子在P 、Q 两点时对应的时间分别是22t 0和(3－2)t 0，其速度相等，则C 正确；粒子在P 、Q 两点时的功率P ＝Eqv ，因电场强度不相同，故功率不同，则D 错误．2. (2019·长春调研)如题图 (a)所示，AB 是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力的作用下，沿AB 由点A 运动到点B ，所经位置的电势随距A 点的距离变化的规律如图 (b)所示．以下说法正确的是( )A ．A 、B 两点的电场强度E A ＞E BB ．电子在A 、B 两点的速度v A ＜v BC ．A 、B 两点的电势φA ＜φBD ．电子在A 、B 两点的电势能E p A ＞E p B答案：A 解析根据电场强度与电势差的关系E ＝ΔφΔx，图(b)切线的斜率代表场强大小，由图可看出E A ＞E B ，选项A 正确；由于沿电场线方向电势降低，所以电场线方向由A 指向B ，φA ＞φB ，电子受力方向与电场线方向相反，从A 至B ，电子做减速运动，v A ＞v B ，选项B 、C 错误；电子从A 到B 电场力做负功，电势能增大，选项D 错误．3.(多选)两个等量点电荷位于x 轴上，它们的静电场的电势φ随位置x 变化规律如图所示(只画出了部分区域内的电势)，x 轴上有两点M 、N ，且OM >ON ，由图可知( )A ．N 点的电势低于M 点的电势B ．M 、N 两点的电场方向相同且M 点的场强大小大于N 点的场强大小C ．仅在电场力作用下，正电荷可以在x 轴上M 、N 之间的某两点做往复运动D ．负电荷沿x 轴从M 点移到N 点的过程中电场力一直做正功答案：BD 解析：由题图知，N 点的电势高于M 点的电势，故A 错误； 由E ＝U d可知，图像的斜率绝对值等于场强大小，可以看出M 点的场强大小大于N 点的场强大小，斜率都为正值，说明M 、N 点的电场方向相同，故B 正确； 根据顺着电场线方向电势降低，可知电场线的方向从N指向M，正电荷在x轴上M、N之间所受的电场力始终由N指向M，正电荷做单向直线运动，故C错误；负电荷沿x轴从M移到N的过程中，电场力方向从M指向N，电场力方向与位移相同，电场力一直做正功，故D正确。
