《建筑制图与识图试卷》

建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。

2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。

二、（12分）根据轴测图，画出三画投影图。

三、（10分）根据主观视图和左视图，画出俯视图。

四、（18分）画出1—1、2—2剖面图。

五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。

六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。

（2）（2）注出大放脚的高度。

（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。

七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。

要求完成：（1）补全平面图中的尺寸数字和轴线编号。

（2）补全南立面图中的标高数字。

（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。

（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。

三、本题10分。

四、本题18分。

1—1—1剖面图，10分；2—2剖面图8分。

五、本题8分。

六、本题12分。

其中：（1）6分；（2）3分；（3）3分。

七、本题30分。

如图所示，每处1分，共30分。

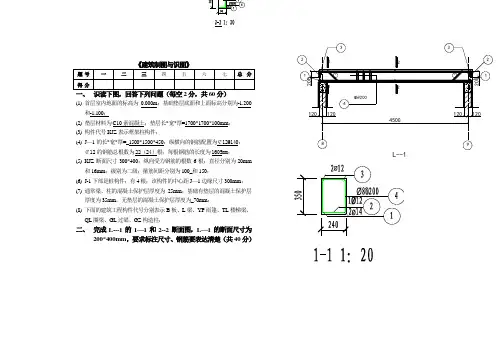

《建筑制图与识图》
一、 识读下图，回答下列问题（每空2分，共60分）
(1) 首层室内地面的标高为0.000m ；基础垫层底面和上面标高分别为-1.200和-1.100；
(2) 垫层材料为C10素混凝土；垫层长*宽*厚=1700*1700*100mm ； (3) 构件代号KJZ 表示框架柱构件；
(4) J —1的长*宽*厚=_1500*1500*450；纵横向的钢筋配置为￠12@140； ￠12的钢筋总根数为22（24）根；每根钢筋的长度为1605mm ； (5) KJZ 断面尺寸300*400；纵向受力钢筋的根数6根；直径分别为20mm 和16mm ；级别为二级；箍筋间距分别为100_和150；
(6) J-1下部是桩构件；有4根；该构件的中心距J —1边缘尺寸300mm ； (7) 通常梁、柱的混凝土保护层厚度为25mm ；基础有垫层的混凝土保护层厚度为35mm ，无垫层的混凝土保护层厚度为_70mm ；
(8) 下面的建筑工程构件代号分别表示B 板、L 梁、YP 雨篷、TL 楼梯梁、QL 圈梁、GL 过梁、GZ 构造柱；
二、 完成L---1的1—1和2--2断面图，L —1的断面尺寸为
200*400mm ，要求标注尺寸、钢筋要表达清楚（共40分）
L--1。

建筑制图与识图测试试题与答案1、关于标高，下面（）说法是错误的。

A、负标高应注“-”B、正标高必须注“+”C、正标高可不应注“+”D、零标高应注“±”答案：B2、尺寸线用来表示（）。

A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小答案：C3、标高一般注到小数点以后第（）位为止。

A、一B、二C、三D、随意答案：C4、在建筑平面图上不能看到（）。

A、地坪标高B、内墙位置C、门洞宽度D、门窗的高度答案：D5、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、多层C、高层D、墙面答案：A6、（）是最常用的正投影制图工具。

A、丁字尺与三角板B、排笔C、图纸架D、卷式图柜答案：A7、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。

A、4—6mmB、8—10mmC、6—8mmD、6—10mm答案：D8、正等轴测图适用于绘制（）。

A、正面形状复杂的形体B、上下穿孔的形体C、前后穿孔的形体D、以上三者答案：B9、在A号轴线之后附加的第二根轴线时，正确的是（）。

A、A/2B、2/AC、B/2D、2/B答案：B10、平面图、剖面图、立面图在建筑工程图比例选用中常用（）。

A、1∶100B、1∶1000C、1∶50D、1∶50答案：A11、在图纸中平立面图的剖切符号应用（）来表示。

A、细实线B、粗实线C、细虚线D、粗虚线答案：B12、定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、5B、8答案：B13、尺寸界线及尺寸线应用（）绘制。

A、中粗实线B、细实线C、细单点长画线D、粗实线答案：B14、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。

A、机械图B、正立投影图C、家具图D、水电图答案：B15、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.4B、0.5C、0.7D、0.9答案：C16、我们一般绘制室内顶棚平面图是采用（）投影绘制的，这样是为了便于反应顶棚的实际情况。

建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。

通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。

而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。

本文将介绍一些常见的建筑制图试题，并给出相应的答案。

一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。

答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。

2. 请根据提供的平面图，计算建筑物的总面积。

答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。

最后将各个区域的面积相加，即可得到建筑物的总面积。

二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。

答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。

因此，可以判断建筑物中存在楼梯。

2. 请根据提供的剖面图，计算建筑物的总高度。

答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。

最后将各个区域的高度相加，即可得到建筑物的总高度。

三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。

答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。

2. 请根据提供的立面图，计算建筑物的立面面积。

答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。

最后将各个区域的面积相加，即可得到建筑物的立面面积。

通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。
