转底炉工艺关键技术分析转底炉还原一般包括原料混合、球团制备、直接还原、直接还原铁进一步处理等主要环节,目前转底炉直接还原技术的关键点如下。
1.符合生产的高强度球团的制备转底炉一般以冷固结含碳球团为处理对象,由于处理对象广泛,原料的粒度、强度、亲水性有很大差异,因此在球团的制备过程中对粘结剂的品种与使用量上也有不同的要求。
冶金中常用的球团制备方式有两种,圆盘造球和压球。
圆盘造球在设备成本与生产技术上相对比较成熟,但是生产的球团含水量高,后续工艺烘干要消耗很大的能量,一般使用膨润土做粘结剂,直接还原后膨润土成分大部分留在直接还原球团中,降低产品品质。
冷固结成型的方式设备造价与维护成本高,使用粘结剂量较多,粘结剂消耗占成本很大比例,但制得球团可以直接入炉,使用有机粘结剂燃烧过程中可以供应部分热量,且燃烧产物少,不会影响到直接还原后产品品质。
2.转底炉布料、出料方式以年处理力量20万吨转底炉为例,转底炉中径有21m,炉床内外半径差有5m,转底炉工作时内外环的线速度差值在0.5~1m/min。
将球团匀称散布在这样连续移动且各点位移速度并不相同的料台上是布料技术的难点,假如不能实现匀称布料必定使物料在炉膛内受热程度不一,从而影响物料的还原品质,导致生产率低下。
同时,假如布料装置安装的位置假如过高,布料过程中球团自由落下会产生肯定的冲击力,过大的冲击一方面会使球团的破损率增加,影响产品质量,长期对炉床进行冲击造成炉床的使用寿命降低。
假如安装位置较低位于炉膛口四周,工作环境的温度较高,布料装置在高温下稳定运行对装置有很高的要求。
转底炉的出料装置处理物料的方式与布料类似,要求更高的使用温度环境和连续使用的较强耐磨性能。
3.处理对象的冶金性能不同的处理对象铁氧化物以不同的结合形式存在,品位、杂质成分、还原性等影响因素对直接还原都有很大的影响。
在确定转底炉处理对象后,需要对原料的冶金性能进行具体的讨论,做好充分的技术预备,确定转底炉工艺适合用于处理,能够获得预期直接还原铁、除尘灰与熔炼渣产品后方能进行转底炉的建设。

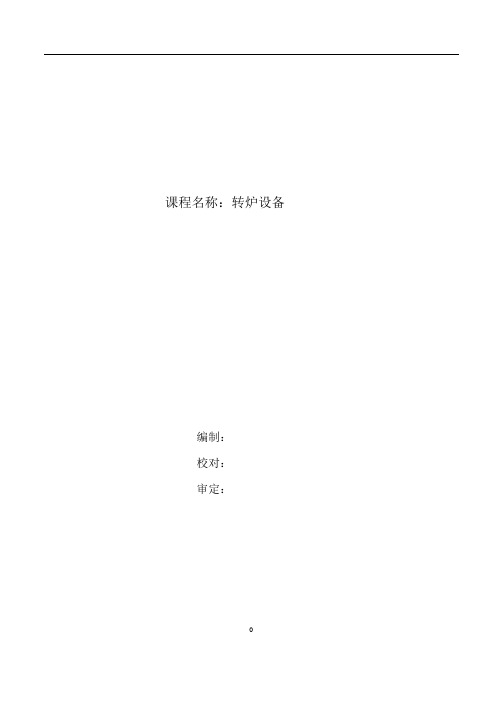

课程名称：转炉设备编制：校对：审定：目录：前言2页第一章：培训目的第一节基本知识目标2页第二节能力目标2页第二章：转炉设备第一节转炉炼钢设备组成方框图- 4页第二节顶底复吹转炉炼钢设备特点 5页第三节转炉生产工艺流程图 6页第四节转炉设备的组成 5页第四章转炉设备安装、试车第一节制作单位预装 15-16页第二节现场设备安装 16-17页第三节空载荷试运转 17-18页第四节转炉试运转应满足的条件和技术要求 18页第五章转炉开新炉和冶炼第一节转炉开新炉需要具备的条件 18页第二节冶炼过程中的操作要求 18-19页第三节设备动行中故障的排除方法 19页第四节操作过程中紧急状态下的处理方法 20页第五节设备交接班规定 21页第六章转炉设备常见问题和解决办法 21--23页1前言根据分厂培训计划编写了这本教材,以便我们一起共同掌握转炉炼钢主要工艺设备和机械设备的相关知识和主要工艺操作技能、解决常见的故障处理方法,通过培训能够更进一步的提高使用和维护转炉炼钢设备的能力，并使我们的操作工人和点检员分析和排除故障的能力有所提高。
同时，通过学习，进一步让点检人员了解如何更好的与一线员工的沟通。
2第一章培训目标第一节基本知识目标1.1.1了解氧气顶吹转炉设备组成和配套设备的构造。
1.1.2熟悉和掌握转炉设备结构、工艺参数、设备操作和维护。
第二节能力目标1.2.1了解转炉设备选型依据、设备结构特点等方面的能力。
1.2.2对转炉设备发生故障的问题点有准确判断能力。
1.2.3提高杜绝转炉设备故障、减少故障、处理故障的能力。
第二章转炉设备第一节转炉炼钢设备组成方框图3第二节顶底复吹转炉炼钢设备特点1、冶炼时间短，生产效率高，一般20—40分钟吹氧即可完成一炉钢水的冶炼。
而平炉则需要5—6小时才能完成一炉钢的冶炼。
2、投资少、成本低、施工速度快。
一座顶底复吹转炉的投资只有平炉的70%左右。
冶炼的品种也比平炉广。
3、顶底复吹可以有效的改变熔池的搅拌力，可以减少喷溅，提高收得率。
转底炉脱锌原理转底炉脱锌是一种常用的工艺方法，用于从废弃电池、废旧电线等废弃物中去除锌。
它基于锌的物理和化学特性，通过加热和冷却等过程，将锌从废弃物中分离出来。
下面将详细介绍转底炉脱锌的原理和过程。
一、转底炉脱锌的原理转底炉脱锌的原理主要基于锌的挥发性。
在高温条件下，锌会发生挥发，而其他物质则会留在固态中。
利用这一特性，转底炉可以将废弃物中的锌分离出来。
二、转底炉脱锌的过程1. 加热：首先将废弃物加入转底炉中，炉内温度逐渐升高。
当温度达到锌的挥发温度时，锌开始发生挥发，进入气相。
2. 冷却：锌蒸汽进入冷却系统，通过冷却管道中的冷却介质，使锌蒸汽迅速冷却为固态，形成锌粉或锌块。
3. 分离：冷却后的物质经过分离装置，将锌粉或锌块与其他物质进行分离。
4. 收集：将分离出的锌粉或锌块进行收集，作为再利用的资源。
三、转底炉脱锌的优势1. 高效：转底炉脱锌是一种高效的脱锌方法，可以在较短的时间内完成脱锌过程。
2. 环保：转底炉脱锌过程中不使用化学药剂，减少了对环境的污染。
3. 资源回收：通过转底炉脱锌可以将废弃物中的锌资源回收利用，减少了对自然资源的消耗。
4. 经济效益：转底炉脱锌可以将脱除的锌作为再利用的资源，降低了生产成本，提高了经济效益。
四、转底炉脱锌的应用领域转底炉脱锌广泛应用于废弃电池、废旧电线、废旧电路板等废弃物的处理过程中。
这些废弃物中含有大量的有用金属，如锌、铅等，通过转底炉脱锌可以将这些金属分离出来，以便进一步进行资源回收和再利用。
五、转底炉脱锌的发展趋势随着环保意识的提高和资源回收的重要性日益凸显，转底炉脱锌技术也在不断发展壮大。
目前，研究人员正致力于提高转底炉脱锌的效率和节能性，以及减少对环境的影响。
未来，转底炉脱锌技术有望在废弃物处理领域发挥更大的作用。
六、总结转底炉脱锌是一种常用的废弃物处理技术，通过利用锌的挥发性质，将废弃物中的锌分离出来，并进行资源回收和再利用。
转底炉脱锌具有高效、环保、经济等优势，广泛应用于废弃电池、废旧电线等领域。

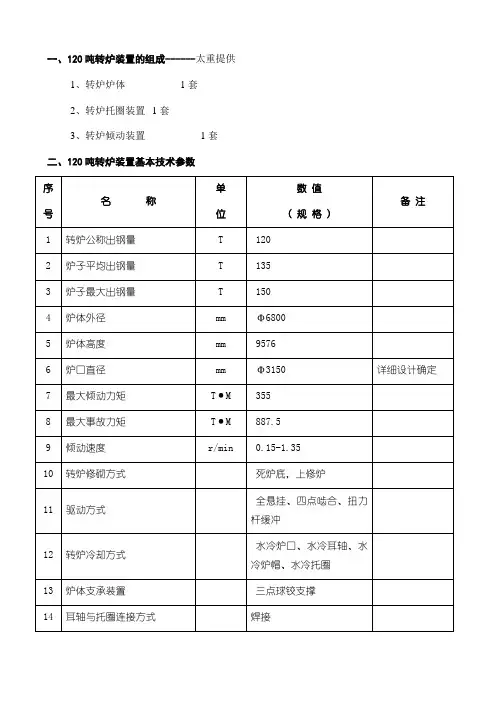

一、120吨转炉装置的组成------太重提供1、转炉炉体1套2、转炉托圈装置1套3、转炉倾动装置1套二、120吨转炉装置基本技术参数托圈耳轴轴向总长：13905 mm托圈断面宽度：850 mm托圈断面高度：2100 mm托圈内径：φ7250±8 mm转炉倾动角度：±360°水冷却系统：通过水气套八路进水，通过驱动侧旋转接头回水底吹配管：通过水气套八路进气三、120吨转炉成套设备技术说明1、转炉炉壳转炉炉壳为全焊接式固定炉底结构，采用16MnR、厚度75mm钢板焊接而成，炉体直径为Ø6800mm，炉壳高度为9196mm。
主要由炉口法兰、上下部圆锥段、圆柱炉身段以及锥柱间、锥球间均匀过渡用的圆环段和球形炉底等部分组成，炉口段和炉底段材料下料不准超过三块。
炉壳上部、中部、下部焊接后应进行消除应力退火；退火后，应保证尺寸和公差，圆柱度≤10mm，然后对这几个部件进行组装检查，最大错边量≤3mm。
炉口法兰用钢板拼焊而成。
上部圆锥段顶部焊接有加筋法兰，供固定炉口用。
上部圆锥段外表面有半割钢管及角钢焊接而成的冷却水循环通道。
在出钢口上部、下部焊有两圈法兰，上部法兰厚度为90mm，下部法兰厚度为140mm，材质为：16MnR，中间联以立筋，形成开放式箱形结构，用于安装炉体支承结构。
筋板及人孔材质为Q235。
炉壳分为四段八块运输，到安装现场后进行现场组焊，并进行超声波探伤检查，合格后采用加热方式进行退火处理以消除内应力。
水冷炉口分六块，材质为耐热球墨铸铁，采购厂家为宝钢铸造有限公司。
2、托圈、耳轴装配2.1托圈托圈的作用是托住炉体并在倾动装置的驱动下带动炉体旋转，是转炉设备的关键件。
托圈的主要尺寸为Ø8950 / Ø 7250×2100，托圈采用16MnR钢板焊接而成。
内弧板、外弧板厚度为60mm，上盖板、下盖板厚度为120mm。
转炉托圈为焊接箱形结构，其内通循环水冷却，两侧耳轴为空心结构，以容纳托圈冷却水、水冷炉口冷却水和炉壳上部圆锥段冷却水及转炉底吹供气管的通道。
课程名称：转炉设备校对：审定：目录：前言2页第一章：培训目的第一节底子常识目标2页第二节能力目标2页第二章：转炉设备第一节转炉炼钢设备组成方框图- 4页第二节顶底复吹转炉炼钢设备特点 5页第三节转炉出产工艺流程图 6页第四节转炉设备的组成 5页第四章转炉设备安装、试车第一节制作单元预装 15-16页第二节现场设备安装 16-17页第三节空载荷试运转 17-18页第四节转炉试运转应满足的条件和技术要求 18页第五章转炉开新炉和冶炼第一节转炉开新炉需要具备的条件 18页第二节冶炼过程中的操作要求 18-19页第三节设备动行中故障的排除方法 19页第四节操作过程中紧急状态下的处置方法 20页第五节设备交接班规定 21页第六章转炉设备常见问题和解决方法 21--23页1前言按照分厂培训方案编写了这本教材,以便我们一起共同掌握转炉炼钢主要工艺设备和机械设备的相关常识和主要工艺操作技能、解决常见的故障处置方法,通过培训能够更进一步的提高使用和维护转炉炼钢设备的能力，并使我们的操作工人和点检员阐发和排除故障的能力有所提高。
同时，通过学习，进一步让点检人员了解如何更好的与一线员工的沟通。
2第一章培训目标第一节底子常识目标1了解氧气顶吹转炉设备组成和配套设备的构造。
1熟悉和掌握转炉设备布局、工艺参数、设备操作和维护。
第二节能力目标1了解转炉设备选型依据、设备布局特点等方面的能力。
1对转炉设备发生故障的问题点有准确判断能力。
1提高杜绝转炉设备故障、减少故障、处置故障的能力。
第二章转炉设备第一节转炉炼钢设备组成方框图3第二节顶底复吹转炉炼钢设备特点1、冶炼时间短，出产效率高，一般20—40分钟吹氧即可完成一炉钢水的冶炼。
而平炉那么需要5—6小时才能完成一炉钢的冶炼。
2、投资少、成本低、施工速度快。
一座顶底复吹转炉的投资只有平炉的70%摆布。
冶炼的品种也比平炉广。
3、顶底复吹可以有效的改变熔池的搅拌力，可以减少喷溅，提高收得率。

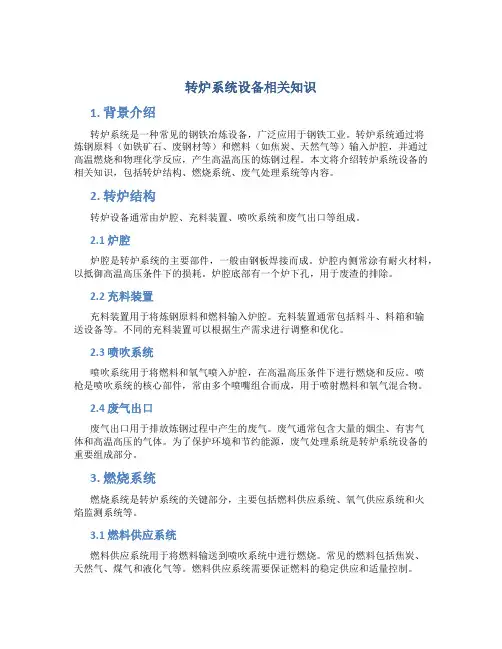

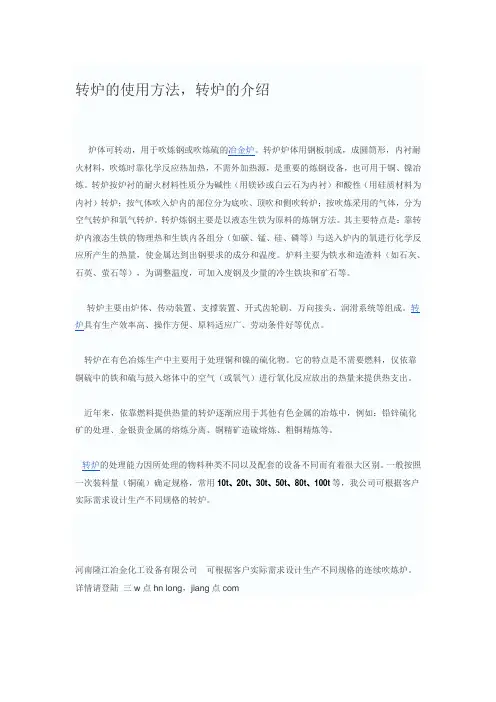

转炉系统设备相关知识1. 背景介绍转炉系统是一种常见的钢铁冶炼设备，广泛应用于钢铁工业。
转炉系统通过将炼钢原料（如铁矿石、废钢材等）和燃料（如焦炭、天然气等）输入炉腔，并通过高温燃烧和物理化学反应，产生高温高压的炼钢过程。
本文将介绍转炉系统设备的相关知识，包括转炉结构、燃烧系统、废气处理系统等内容。
2. 转炉结构转炉设备通常由炉腔、充料装置、喷吹系统和废气出口等组成。
2.1 炉腔炉腔是转炉系统的主要部件，一般由钢板焊接而成。
炉腔内侧常涂有耐火材料，以抵御高温高压条件下的损耗。
炉腔底部有一个炉下孔，用于废渣的排除。
2.2 充料装置充料装置用于将炼钢原料和燃料输入炉腔。
充料装置通常包括料斗、料箱和输送设备等。
不同的充料装置可以根据生产需求进行调整和优化。
2.3 喷吹系统喷吹系统用于将燃料和氧气喷入炉腔，在高温高压条件下进行燃烧和反应。
喷枪是喷吹系统的核心部件，常由多个喷嘴组合而成，用于喷射燃料和氧气混合物。
2.4 废气出口废气出口用于排放炼钢过程中产生的废气。
废气通常包含大量的烟尘、有害气体和高温高压的气体。
为了保护环境和节约能源，废气处理系统是转炉系统设备的重要组成部分。
3. 燃烧系统燃烧系统是转炉系统的关键部分，主要包括燃料供应系统、氧气供应系统和火焰监测系统等。
3.1 燃料供应系统燃料供应系统用于将燃料输送到喷吹系统中进行燃烧。
常见的燃料包括焦炭、天然气、煤气和液化气等。
燃料供应系统需要保证燃料的稳定供应和适量控制。
3.2 氧气供应系统氧气供应系统是转炉系统的重要组成部分，用于向喷吹系统中提供所需的氧气。
氧气供应系统需要保证氧气的稳定供应和压力控制，以确保燃烧过程的正常进行。
3.3 火焰监测系统火焰监测系统用于监测和控制炉腔内的火焰状态。
通过监测火焰温度、颜色和形态等参数，可以判断燃烧过程的稳定性和效果，并及时进行调整和优化。
4. 废气处理系统废气处理系统是转炉系统设备的重要组成部分，主要用于处理和净化炼钢过程中产生的废气。

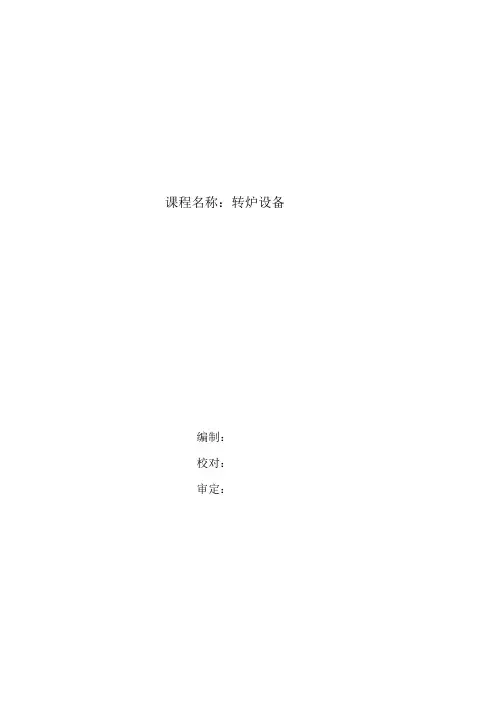

课程名称：转炉设备编制：校对：审定：目录：前言2页第一章：培训目的第一节基本知识目标2页第二节能力目标2页第二章：转炉设备第一节转炉炼钢设备组成方框图- 4页第二节顶底复吹转炉炼钢设备特点 5页第三节转炉生产工艺流程图 6页第四节转炉设备的组成 5页第四章转炉设备安装、试车第一节制作单位预装 15-16页第二节现场设备安装 16-17页第三节空载荷试运转 17-18页第四节转炉试运转应满足的条件和技术要求 18页第五章转炉开新炉和冶炼第一节转炉开新炉需要具备的条件 18页第二节冶炼过程中的操作要求 18-19页第三节设备动行中故障的排除方法 19页第四节操作过程中紧急状态下的处理方法 20页第五节设备交接班规定 21页第六章转炉设备常见问题和解决办法 21--23页前言根据分厂培训计划编写了这本教材,以便我们一起共同掌握转炉炼钢主要工艺设备和机械设备的相关知识和主要工艺操作技能、解决常见的故障处理方法,通过培训能够更进一步的提高使用和维护转炉炼钢设备的能力，并使我们的操作工人和点检员分析和排除故障的能力有所提高。
同时，通过学习，进一步让点检人员了解如何更好的与一线员工的沟通。
第一章培训目标第一节基本知识目标1.1.1了解氧气顶吹转炉设备组成和配套设备的构造。
1.1.2熟悉和掌握转炉设备结构、工艺参数、设备操作和维护。
第二节能力目标1.2.1了解转炉设备选型依据、设备结构特点等方面的能力。
1.2.2对转炉设备发生故障的问题点有准确判断能力。
1.2.3提高杜绝转炉设备故障、减少故障、处理故障的能力。
第二章转炉设备第一节转炉炼钢设备组成方框图第二节顶底复吹转炉炼钢设备特点1、冶炼时间短，生产效率高，一般20—40分钟吹氧即可完成一炉钢水的冶炼。
而平炉则需要5—6小时才能完成一炉钢的冶炼。
2、投资少、成本低、施工速度快。
一座顶底复吹转炉的投资只有平炉的70%左右。
冶炼的品种也比平炉广。
3、顶底复吹可以有效的改变熔池的搅拌力，可以减少喷溅，提高收得率。

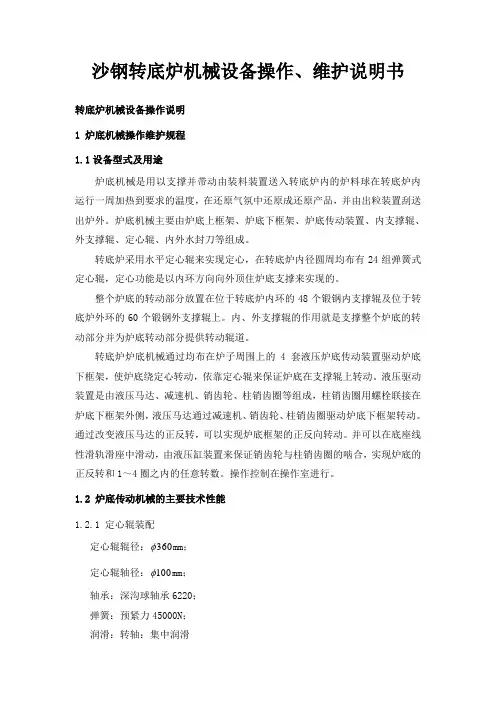

沙钢转底炉机械设备操作、维护说明书转底炉机械设备操作说明1 炉底机械操作维护规程1.1设备型式及用途炉底机械是用以支撑并带动由装料装置送入转底炉内的炉料球在转底炉内运行一周加热到要求的温度，在还原气氛中还原成还原产品，并由出粒装置刮送出炉外。
