电弧炉炼钢车间设计PPT课件

  • 格式：ppt
  • 大小：1.35 MB
  • 文档页数：23

下载文档原格式

  / 23

合集下载

电弧炉炼钢课件PPT

电弧炉炼钢课件PPT

五、电炉工艺流程图
第一章．电弧炉的电器设备 §1—1 电弧概念与交流电弧特性
一.电弧基础 电弧炉热源—电弧：决定炉内热工状况和 设备的电器特性。
1.电弧是一种气体放电现象。在两电极间加 上一定的电压，就能自行放电。放电时两 电极间的气体被电离，出现大量带电质 点—自由电子和正离子，电极间出现导电 通道，电流密度达KA∕cm2，气体达几千摄 氏度。
⑶ 石墨的电阻系数和温度变动的相依关系较复杂。 在1400℃下的电阻系数和室温下的相同，而金属 的电阻系数却总是随温度升高而增大的。
⑷ 石墨的导热性能好而热膨胀系数较低，使石墨抗 热震性能较好，降低了电极中的热应力。
⑸ 在石墨表面温度大于400℃后会和氧气结合。氧 化量与气体中的氧含量、气体流速和暴露时间有 关。在温度大于600℃后，氧化过程激烈。

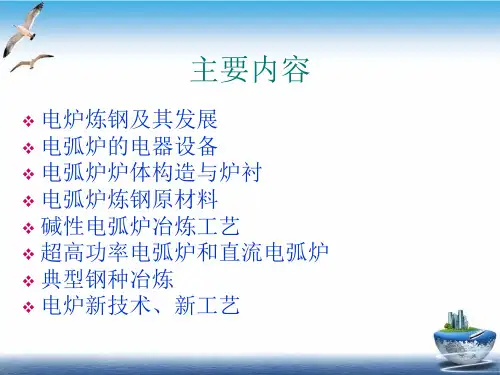

主要内容
❖ 电炉炼钢及其发展 ❖ 电弧炉的电器设备 ❖ 电弧炉炉体构造与炉衬 ❖ 电弧炉炼钢原材料 ❖ 碱性电弧炉冶炼工艺 ❖ 超高功率电弧炉和直流电弧炉 ❖ 典型钢种冶炼 ❖ 电炉新技术、新工艺
绪论：电弧炉炼钢及其发展
一、电弧炉
目前，世界上电炉钢产量的95%以上都是由电弧炉生 产的，因此电炉炼钢主要指电弧炉。
P1—单位时间的热损失，即熔化期内的平均电能损失。 采用钢渣混出的方法，或先出大部分渣再出钢。
(FeO)+ Ca = (CaO) + [Fe]
二.装料 由炉底、炉壁和炉盖三部分组成。
5～4ml∕100g，氮降低到0. （2）停泵、破空，软吹氩大于3分钟；
1.装料前的炉料计算 由于自动功率调节器的作用，电极始终要与炉料保持一定距离，所以电极随着炉料的熔化而不断下降。
⑵ 当有炉渣形成后，电弧增长并变得稳定些，电弧 被炉渣包围的部分越大时，电弧电压和电流的波 形越接近于正弦形。

电弧炉炼钢车间设计方案教学课件

电弧炉炼钢车间设计方案教学课件
成本分析
分析电弧炉炼钢车间的运营成本，如 原材料采购、能源消耗、维护费用等 ，为后续经济效益预测提供基础数据 。
生产效益预测与评估
生产能力预测
根据设备参数和工艺流程，预测电弧炉炼钢车间的年产量和生产能力，评估其在 钢铁行业中的市场竞争力。
产品品质评估
分析电弧炉炼钢车间的产品品质和性能，与市场上的同类产品进行对比，评估其 市场接受度和潜在价值。
治理措施
采取有效的废气处理、废水处理和固废处理措施，降低对环境的影 响。例如，采用高效除尘器、废水处理设施和固废资源化利用技术 等。
环境监测
建立环境监测系统，对车间内的空气质量、废水水质和固废成分进行 实时监测，确保各项指标达标。
事故应急预案与演练
预案制定
根据电弧炉炼钢车间的特点和可能发生的事故类型，制定 详细的事故应急预案，明确应急组织、救援程序和资源调 配方案。
高效生产
优化工艺流程，提高生产 效率，降低生产成本。
安全第一
确保工人的安全和健康， 遵循国家和行业安全标准 。
车间布局与功能划分
区域划分
根据工艺流程，合理划分 原料区、熔炼区、精炼区 、出钢区等。
物流设计
优化物料流动，减少运输 距离和交叉污染。
空间利用
合理布置设备和管道，提 高空间利用率。
工艺流程与设备选型
演练实施
定期组织员工进行事故应急演练，提高员工应对突发事件 的反应速度和协同作战能力。
预案评估与改进
对应急预案进行定期评估和修订，不断完善预案的针对性 和可操作性。同时，结合演练中发现的问题，及时调整和 改进应急救援措施。
05
经济效益分析
投资估算与成本分析
投资估算
根据设计方案，对电弧炉炼钢车间的 投资进行详细估算，包括设备购置、 厂房建设、人力成本等方面的投入。

电弧炉炼钢ppt课件

电弧炉炼钢ppt课件

第1章 电弧炉炼钢
5.1机构及人员组成
5.1.1车间人员：总共约330余人，协议工约70人，其中技术 人员约20人。正高工1人，高级工程师2人，工程师5人， 其余为助理工程师（公司有铸造方面高级工程师2人， 工程师3人）
5.1.2组织机构：有4个职能组：行政经营组，计调组，化验 室，技术组。八个工段：冶炼工段、浇注工段、冶浇工 段、造型工段、清理工段、造清工段、天车工段、老车 间天车工段。
.
6
3.碱性及酸性电弧炉
第1章 电弧炉炼钢
碱性电弧炉
酸性电弧炉
炉衬材料 MgO、CaCO3
SiO2
造渣材料 以石灰为主
以石英砂为主
特点
可有效去除有害杂质 元素P、S等，可冶炼 高级优质钢
无法去除P、S等有害杂 质，造长渣，不易散热， 保温效果好，钢水流动性 好，夹杂为酸性渣，对钢 性能有优良作用。故一般 铸造厂选酸性渣
5.4生产品种
5.4.1钢种：见《钢号手册》 5.4.2常用钢种 ① 铸钢：ZG230-450, ZG270-500, ZG20SiMn,
ZG35CrMo,ZG06Cr13Ni4Mo，ZG0Cr18Ni9Ti。 ② 碳素及优质合金结构钢：Q195，Q235，35，45 ③ 合金钢：35CrMo，42CrMo，17Cr2Ni2Mo，16Mn，
② 装料：大小中料
③ 熔化期：穿井 大电压，小电流；熔化 大电压，大电流；末期 小电压，大电 流加吹氧。
④ 氧化期：操作加矿或吹氧或矿氧结合 目标：终点C满足要求，P低于规格一 半，温度高于出钢温度20℃，任务去气 体夹杂。
⑤ 还原期：任务调成分，S高于规格一半， 温度满足出钢要求，目标去[O]。
⑥ 优缺点：优点是炼钢质量良好，可用 廉价废钢；缺点是炉料中合金元素因 氧化而损失

钢铁冶金概论(之五)电炉炼钢.pptx

钢铁冶金概论(之五)电炉炼钢.pptx
4
2.直流电炉的发展
交流电弧炉的缺点： 1）稳定性差、噪音大、功率因素低、引起电
网闪烁； 2）三相负荷不均匀，形成热点，造成耐火材
料损失严重。 因此，随着大功率闸管技术发展，重新
开始直流电弧炉的研究。
5
2.直流电炉的发展
••第交直一流流阶电电段弧弧：炉炉的的缺优点点：： •• 11））稳实对定验电性直网差流冲、电击噪弧小音炉，大的无、建需功造动率（态因7补0素~充8低0装年、置代引；）起； •第电2二）网阶石闪段墨烁：电；极消耗低，是交流的1/2； ••••第2材 新3耗 4回）三））料开低收大三中阶耐冶损始5周型相小段因0材炼失直期工%负型：此与严流周；短业荷电，金重电期。支不弧随。弧属短流均炉着炉消，电匀的大的耗熔弧，建功研低化炉形造率究，时的成（闸。环间建热8管境0短造点年技污1（，代术0染9~造中发02小年成0期展，%代耐），，投）火；重电资
结构与操作：
钢板焊接成圆桶形， 以蛤式最广泛。料罐无料 和开门钢绳放松时底门自 行关闭。料罐靠炉料重量 将底门自动关闭，开门钢 绳拉动后底门打开。
36
⑵高位料仓
电炉及其炉后处 理的辅助材料主要由 地下受料仓、皮带运 输机、炉顶料仓及其 振动给料机、称量斗、 投料斗组成。
炉顶料仓20~25 个,装入CaO、CaF2、 C等。上料通过液位计 发出指令由地下料仓 输送。
加料冶炼时靠机 械设备维持炉子在水 平位置；
出钢和流渣时实现 炉体倾动。
28
⑶炉 盖
水冷炉盖：
用于关闭电炉， 由钢结构框架和管式 冷却盘组成；
炉盖提升：
通过四点连接件 与提升炉盖的悬臂梁 相连，通过电动卷扬 或液压缸带动连杆机 构提升卢盖。
29
⑷电极升降装置

电炉炼钢-PPT课件

电炉炼钢-PPT课件

/01:02:29
15
4.4.1 补炉
影响炉衬寿命的主要因素：有炉衬的种类、性质 和质量；高温电弧辐射和熔渣的化学侵蚀；吹氧 与钢液、炉渣等的机械冲刷以及装料的冲击。 补炉部位： 炉衬损坏的主要部位是炉壁渣线，出 钢口，炉门两侧。 补炉方法：补炉方法可分为人工投补和机械喷补 补炉的原则是：高温、快补、薄补。 补炉材料：碱性电炉机械喷补材料主要用镁砂、 白云石或两者的混合物，并掺入磷酸盐或硅酸盐 等粘结剂。
/01:02:29
8
水冷炉盖
主要用来关闭电炉。水冷炉盖由钢结构框架和 管式冷却盘组成，此结构同时支撑管式抽气弯 管，冷却盘由位于外径的供水管供水。炉盖中 心孔设一个锥形套环用来放置带孔的耐火材料 圈，电极穿过此孔做升降运动。 炉盖提升通过四点连接件与提升炉盖的悬梁相 连，通过电动卷扬机或液压缸带动连杆机构提 升炉盖。
21
4.4.5 还原
还原期的主要任务
脱氧至要求（wO为0.003-0.008%）； 脱硫至一定值； 调整钢液成分，进行合金化； 调整钢液温度。
其中：脱氧是核心，温度是条件，造渣是保证。
/01:02:29
22
还原操作
电炉常用综合脱氧法，其还原操作以脱氧为核心。 当钢液的温度、磷和碳含量符合要求，扒渣量超 过95％； 加Fe-Mn、Fe-Si块等预脱氧（沉淀脱氧）； 加石灰、萤石、火砖块，造稀薄渣； 还原，加碳粉、Fe-Si粉等脱氧（扩散脱氧）， 分3～5批，7～10min／批； 搅拌，取样、测温； 调整成分，加Al或Ca-Si块等终脱氧（沉淀脱 氧）； 出钢
/01:02:29
9
水冷炉盖
/01:02:29
10
电极横臂升降装置

电炉炼钢课件(典型钢种冶炼)

电炉炼钢课件(典型钢种冶炼)

（5）采用”EAF+LF+VD“三联式炼钢工艺时，须继 续电极加热，当温度在1600－1620℃，即可以吊 包至真空位；
LF取的第二个成品样 表（1-6）
元素
C
Mn
Si
Cr
P
S
Ni
Cu
0.00 GCr15Si 0.97 0.96 0.46 1.35 Mn 8
0.013
0.03
0.02
5.VD真空
3.4 氧化期
（1）氧化温度在1580℃以上，不准带料氧化； （2）采用氧气、矿石综合脱氧； （3） 保证脱碳量在0.30-0.45%，脱碳速度 ≥0.01%/min； （4）从加矿脱碳到化渣时间不少于30分钟，确保在 高温下氧化脱碳沸腾激烈、持续，在熔池各部位 均匀进行； （5）纯沸腾时间保持7-10min，并调节锰至0.25%； （6）扒渣条件：[c]在0.80%左右，[p]≤0.010%，温 度：1580-1600℃。
3.轴承钢冶炼工艺
（以GCr15SiMn为例，总钢水量以32t计）
GCr15SiMn钢中化学成分（%）
表（1-3）
项目
C
Mn
Si
0.450.65
Cr
1.30/ 1.65
S
≤0.02
P
≤0.027
Ni
≤0.30
Cu
≤0.25
GCr15Si 0.95/1. 0.90/ Mn 05 1.20
3.1 冶炼前准备。
第二篇 电弧炉炼钢
加渣料 、 吹氧、流渣
流渣
吹氧脱碳
测温
扒渣
插铝
加还原剂1
加还原剂2
取 样 分 析
1）炉料熔化过程及供电

课题：电弧炉炼钢的工作原理及基本结构ppt课件

课题：电弧炉炼钢的工作原理及基本结构ppt课件

任务1.1电弧炉炼钢的工作原 理
• 电弧炉炼钢是铸钢生产中应用最广 泛的炼钢方法。这种方法是利用电极与 金属炉料之间放电产生的电弧所发出的 热量来熔化固体炉料，使钢液过热，从 而实现冶炼目标。
任务1.2 三相电弧炉的基本结构
• 1.2.1电弧炉的
• 构造概述
• 1—升降电极液 压缸；2—提升 炉盖支承臂； 3—电缆；4— 升降电极立柱； 5—电极支承横 臂；6—提升炉 盖液压缸；7— 电极夹持器；
• 炉壳在工作中，除了承受炉衬与炉料的重量外， 还要承受装料时冲击。并且，还要承受炉衬被 烘烤所产生的热应力等。在正常情况下，炉壳 外表面温度一般为100～150℃，但当炉衬比 较薄时，会产生局部过热，温度会升高，这都 要求炉壳具有足够的强度和刚度。同时，还要 准备备用炉壳，可在热状态下调换炉壳，以提 高炉子的作业率。
形断面梁，梁上设有加强筋。横臂上安置与夹头相连的
导电铜管，铜管内通水冷却。横臂作为支持用的机械结
构部分，应与电极夹头、导电铜管之间有很好的绝缘。
导电铜管与支持的机械结构之间应有足够的距离。大型
电弧炉的横臂是用无磁性钢做成的，避免了横臂机械结
构产生涡流发热。同时，横臂的结构还应保证电极和夹 头的位置在水平方向能做一定的调整。
1.2.2 电弧炉的各个构件的具 体结构
• 1.2.2.1 炉体的 金属构件
• ① 炉壳
• 炉体的外壳称为 炉壳，包括炉身 壳、炉壳底和上 部的加固圈三部 分组成。炉壳结 构如图1-2所示。 大多数炉壳用钢 板焊制而成。
图1-2 炉壳 1—炉壳底；2—炉身壳；3—加固圈
1.2.2.1 炉体的金属构件 ① 炉壳
• 为了防止变形和增加炉 盖的使用寿命，常采用 水冷炉盖圈如图1-8所 示。这是通常采用的垂 直型和倾斜型水冷炉盖 圈 。倾斜型内壁的倾 角约22.5°，砌筑不 用采用拱脚砖。

电弧炉熔炼技术ppt课件

电弧炉熔炼技术ppt课件

精选课件
18
5、出钢样合金成分低于生产规范下限时，补加合金 ，搅拌取样分析合格后才能出钢。 6、还原末期出钢前5分钟之内，白渣条件下加硅铁 ，如遇特殊情况，加硅铁后5分钟内不能出钢，必须 多看勤动保持白渣、保持还原气氛，并取样分析。 如果还原气氛被破坏20分钟不能出钢，必须重新还 原或重新增碳氧化还原。
4、操作流程：加料 助熔 静沸腾并预脱氧
取样测温
通电熔化 进入氧化期
取样测温扒
吹氧
渣
进入还原期
微调化学成分出钢
测温取样
精选课件
2
电弧炉设备简介：
主要包括： 水循环
1、配电系统：变压器、控制柜 2、液压系统：液压装置、倾炉装置 3、炉体：炉体、炉盖、电极夹持装置 4、冷却水系统：电器系统、炉体、炉盖
精选课件
14
序号 1
2 3
氧化法
说明
矿石氧化法 分批加矿，加入量根据碳、磷含量而定，一般不
少于25kg/t钢
氧气氧化法 氧压0.4～0.8MPa
综合氧化法 氧压0.4～0.8MPa，加矿一般不少于15kg/t钢
3、氧化期应及时补加矿石、石灰，保证渣量2%～3%
左右，厚度约为40mm～60mm，并且保证熔渣碱度为
下图为炉体内炉料的摆放位置：
中块料、生铁等易导电料
大块料
小块料
增碳球、生石灰
精选课件
10
二、熔化期（任务熔化原材料、初期脱磷）： 1、通电起弧，电压选用最小功率供电，当电极穿井 后，开启最大功率供电，炉料红热（950℃）时可进 行推料助熔或吹氧助熔。 2 、吹氧助熔时，要注意控制好熔清碳，主要根据 熔清成分要求确定吹氧部位和方位。开始吹氧时氧 压不易过大，大约0.4MPa，吹氧要注意防止吹坏炉 墙，防止炉料搭桥、喷溅。控制好炉料坍塌方向，
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2021/3/7
4
2、原料系统的功能 原料跨间的任务：储存冶炼所需物料，并且有一定的储
存量，确保电弧炉生产的连续性。 在原料供应系统中，除应有符合储存量需求的场所和容
器外，还须设置按工艺要求的加工、称量与烘烤设备。 原料储量计算式：
储存量(t)＝材料单耗(t/t)×日产钢量(t/d)×计划储存天数(d) 炼钢原料的计划储存天数见下表：
L5电极把持器顶端降至最低位置时与炉门坎平面距离；
L6炉门坎平面距离车间处距离，㎜；
2021/3/7
21
三、出钢、浇注(连铸)跨间 1、出钢浇注设计根据生产能力，工艺流程等来确定，当设有炉外精炼设 备时，一般设单独出钢跨间，在此设置炉外精炼设备。浇铸方式根据产 品大纲确定，当冶炼的品种不适宜采用连铸时，采用模铸，还需要设置 单独的模铸作业区。连铸与模铸并举； 2、凡新建电炉或改建电炉应该尽量考虑采用连铸。除了满足主要设备布 置以外，还需要设置钢包与中间包烘烤、砌筑、修砌区、连铸机设备维 修或模铸铸模的烘烤、帽头的准备、备件暂存等工序； 3、布置上出钢浇注与电炉同跨的纵向布置场地拥挤、劳动条件差，因此 大中型转炉应尽量采用横向布置。出钢和浇注分别在相邻平行的跨间或 相邻但垂直的跨间较适合连铸布置方式； 4、在跨间尺寸上，在中小型模铸跨间跨度可以参考资料，但具体设计时 还要按设备布置需要而定，一般出钢跨横向布置时跨度为18m,浇铸跨为
(2)同意主厂房将原料跨分为废钢跨和散装料储备、供应跨， 如下图所示，该布置适用于原材料用量大的现代大、中型 电弧炉车间。
(3)废钢储存与配料跨间单独建立，独立于炼钢、浇注(连铸) 主厂房之外。这个独立的跨间距离主厂房不远，有轨道连 同，方便物料的转运。
2021/3/7
7
合金料、散装料单独在一跨间的布置剖面图
24m;
2021/3/7
22
素材和资料部分来自 网络，如有帮助请下载!
2021/3/7
8
二、炉子跨
1、电弧炉在跨间的平面布置分为纵向布置和横向布置 当选用炉子较小或年产量＜10万吨/年的车间可以采用纵向布
置，浇铸场地布置在同一跨内；
当容量>20吨或台数大于2台以上时，则多采用横向布置；电 炉位于炉子跨与出钢浇铸跨间交界处为典型布置形式；
容量30吨以上，只有单台电炉，且没有发展产量的计划时， 也可以考虑纵向布置；
2021/3/7
11
2021/3/7
图a1
12
2021/3/7
图a2
13
2021/3/7
14
图a3
2021/3/7
图b1
15
2021/3/7
图b2
16
3、炉子压器室与控制室 4、出渣与炉渣处理 5、炉子跨间的长度、跨度与高度
见图c及表
2021/3/7
17
耐火材料存放区
散状料堆放区
合金库
电弧炉炼钢车间设计
冶金工程学院：王 超 时间：2009.4
2021/3/7
1
12.4 电弧炉车间各部分工艺布置
一、原料跨 二、炉子跨 三、出钢、浇注跨
2021/3/7
2
根据车间的生产规模、车间的组成、各
项作业系统的工艺流程、车间的布置、厂房尺
寸、各跨间设备的数量及布置、合理的运输方
式等。
➢ 原则：
而定，如50吨炉子电极长度一般要在电极把持器降至最低点
时与炉门坎距离基础上加900㎜；由此吊车的轨面标高：
h≥L1+ L2+ L3+ L4+ L5 +L6;
式中：
L1起重机吊钩极限尺寸， ㎜ ；
L2调换电极用吊具长度㎜，700-1000 ㎜ ；
L3需吊电极的长度，㎜ ；见表12－5；
L4余量300㎜；
中间包烘烤
中间包烘烤
中间包烘烤
中间包维修区
拉矫机及切割机 结晶器及二冷段维
维修区
修区
休息室
拉矫区 切割区
连铸操作室 连铸操作室
拉矫区 切割区
休息室
休息室
连铸机维修区
推坯机
出坯操作室 出坯操作室
推坯机
180000
铸坯堆放区
至轧钢厂
18
2021/3/7
炉 子 间 厂 房 高 度 计 算 图
19
炉子跨间尺寸
– 各工艺互不干扰；
– 物料流向顺行；
– 运输路线畅通；
– 满足生产需要，留有发展余地。
2021/3/7
3
一、原料跨
1、原料供应特点 电弧炉炼钢原料主要包括废钢、DRI、HBI、生铁、合金 材料、造渣材料、脱氧剂及电极等。电弧炉车间原料供应特 点： (1)主要原料为固体冷料； (2)合金料种类较多； (3)废钢的种类也比较杂； (4)造渣材料质量要求严格。 因而，电弧炉车间供料工作比转炉车间复杂。
重型废钢
中型废钢 轻型废钢 返回废钢
精炼操 作室
合金料烘烤室
散装料烘烤室
精炼炉变 压器室
供气室
精炼设备维修区
铸坯堆放区
铸坯堆放区
2021/3/7
电弧炉操作室
电 弧 炉 变 压 器 室
电弧炉操作室
电 弧 炉 变 压 器 室
精炼操 作室
精炼炉变 压器室
供气室
钢包烘烤区 钢包维修区
炉体炉盖修砌区
中间包烘烤
公称容量，t 跨度，m 吊车轨面标高，m 平台高度，m
5 10 20 30 50
2021/3/7
18~21 21~24 18~21
21 24
9 9 14 14～16 17～18
纵向布置 地坑式
4 4~5
7
横向布置 高架式
20
横向或纵向布置的跨间，桥式起重机吊起的最高工作点
是电炉接装电极时吊起的高度。电极的长度由电炉炉体结构
2021/3/7
5
序号 1 2 3 4 5 6 7 8
2021/3/7
原料名称 生铁
外购废钢 本厂返回废钢
铁合金 铁矿石 石灰 萤石 镁砂
储存天数 5~7 5
15~20 5~7 5~7 ≤2 5~7 5~7
6
3、原料跨间工艺布置
按生产规模的大小，电弧炉车间的原料跨间有不同的不知
形式：
(1)车间主厂房内设原料跨、炉子跨、浇注(连铸)跨和精整(储 坯)跨，构成平行的跨间，适用于生产能力较小的车间；
原则上无论是哪种布置，炉子应尽量靠近变压器房，以缩短 二次导线长度，降低功率损耗；
2021/3/7
9
电弧炉操作室
电 弧 炉 变 压 器 室
电弧炉操作室
电 弧 炉 变 压 器 室
精炼操 作室
精炼炉变 压器室
供气室
中间包烘烤
2021/3/7
中间包烘烤
中间包烘烤
中间包烘
10
2、炉子在车间内垂直方向的布置 A地坑式(见图a1、a2、a3) B高架式(见图b1、b2)
