输电线路属地化管理系统 1 / 48 冀北唐山供电公司 输电线路属地化管理系统

用户使用手册 1、 系统配置 输电线路属地化管理系统

2 / 48 1.1、 打开浏览器在地址栏输入 然后按下回车键，打开如下界面：

1.2、 查看操作说明操作，单击“客户端在线配置”出现如下图提示： 单击运行，直接运行配置文件即可。 1.3、 系统配置中……. 如图：

1.4、 注意： 系统配置速度快慢与机子配置高低和网络信号好坏有关，请不要强行关闭，耐心等待，经过测试大约需要20-40秒左右。

单击退出即可。 1.5、 弹出如下提示，单击即可。 输电线路属地化管理系统 3 / 48 系统自动创建了桌面快捷方式。回到桌面可看到图标。 1.6、 注意：如果出现 按钮，说明有些文件配置失败，单击“重新更新“，直到不出现重新更新按钮。 1.7、 系统注册 系统配置成功后会自动注册文件

1.8、 系统更新 当打开系统时，系统自动检测版本，系统版本低时会弹出更新提示框，单击输电线路属地化管理系统

4 / 48 确定即可完成系统更新。

1.9、 重新打开显示系统登录界面，系统配置成功。 2、 系统登录

(1）、在单位下拉框选择本单位，也可切换到“中文输入法”状态，输入本单位的第一个字，系统能够自动检索并选择。 (2）、输入用户名和密码后，按下回车键，系统自动分析判断登录信息，是否已选择本单位所管辖的线路，如果是首次登录系统提示您选择线路，再次以同单位名称登录不再提示选择线路，按记忆线路自动登录。如图选择线路： （3）、选择线路功能。 输电线路属地化管理系统

5 / 48 a）左则是本单位所管辖的所有线路，在线路名称上单击可以选中线路，双击线路名称会在右侧显示，为选择了要加载的线路，按钮等同于双击一条线b） 按钮是选择父节点以及它的所有子节点，单击左侧父节点（如500线路、220线路、110线路）选中它，然后单击此按钮，则选中父节点及所有子节点线路。 c） 按钮是代表选择所有线路。 d） 按钮代表取消已选择的某一条线路，单击右侧某一条线路，然后单击此按钮即可。 e） 按钮是取消所有已选择的线路。

f）按钮等同于页面关闭按钮，是关闭页面功能。选择完毕，单击关闭按钮，系统自动分析登录信息是否输入完整，如果完整则自动登录。如果没有选择线路，会弹出如下提示：单击取消，重新选择线路，否则系统不能登录。 输电线路属地化管理系统 6 / 48 (4）、此功能是用来记忆登录用户名和密码的，在下次登录时自动填上，直接单击登录即可。 注：用户所在的单位名称要填写正确，才能正确登录。如：张三属于输电运检工区一班，登录单位名称填写的是“输电运检工区”是错误的，应该选择“输电运检工区一班”才是正确的。 3、 地图展示功能 3.1、系统主界面展示

3.2、地图整体功能介绍 当前看到的带有自己信息的地理图我们称它为“输电线路通道隐患和缺陷专业地理图”以下简称“专业地图”，它是由多个图层组成的，分为地表图（即地理图）、线路图层、杆塔图层、隐患图层（分为违章植树图层、违章施工作业图层、违章建筑物图层、重大隐患闪烁图层）、缺陷图层（分为金器具缺陷输电线路属地化管理系统 7 / 48 图层、杆塔本体缺陷图层、导地线缺陷图层、基础设施缺陷图层、绝缘子缺陷图层、附属设施缺陷图层、其他缺陷图层、重大缺陷闪烁图层）、临时图层等组成。整个隐患通道内的所有信息，从设备基础参数，杆塔实景照片，巡视记录状态，隐患档案、缺陷档案等等，都囊括在地图内部，我们可以通过操作地图来快速查看、统计、监督管理所有信息，实现可视化管理。 3.3、地图快捷操作功能介绍

1）“保存”，此功能是用来保存地图信息的，它可以保存你自定义的地图属性以及当前显示状态等等。单击保存，提示是否保存地图，保存成功后需要重新登录系统。 2）“刷新”，初始化地图状态。当我们在地图上生成临时图标或其他操作，使地图凌乱或显示不正常时，可单击刷新返回初始化状态。 3）“选择”，此功能是“单选”功能，单击选择功能，在地图上单击某条线路，

可以选中。右边的小箭头，里面有“方选择”，“圆选择”，“多边形选择”，是用来多选用的。单击小箭头，显示出选择工具，鼠标移动上去，单击即可选择使用工具。 4）、“漫游”，选择漫游工具，在地图上出现“小手”的图标，在地图上按下鼠标左键，移动鼠标，可以拖动地图。前后滚动鼠标滚轮，可以放大、缩小地图。注：当鼠标状态在地图上时，按下空格键可快速切换到漫游状态，进行快捷操作。 5）、“放大”，“缩小”，是用来对地图快速放大和缩小的功能，单击“放大”按钮，在地图上单击，地图会按着缩放比例放大一倍，按下鼠标左键，然后拖动，在地图上会出现一个矩形框，然后松开鼠标，地图会快速放大到你拖动的矩形框范围。“缩小”工具类似。 6）、“距离”，是用来测量地图上距离工具，单击“距离”工具，在地图上单击，开始测量，在左下角会弹出测量距离结果信息，移动鼠标到某一点，单击，距离测量完毕。再双击地图，距离结果显示框自动关闭。“面积”工具类似。 7）、“筛选”，是用来快速检索地图上的隐患和缺陷图层信息的。因隐患和缺输电线路属地化管理系统 8 / 48 陷信息量庞大，致使系统响应迟缓，为加快系统速度，只显示重点的或必要的信息，以加快系统运行速度。单击筛选按钮，如下图：

（1）多条件组合筛选功能。分为隐患和缺陷两部分筛选条件，隐患条件又分为两种情况，一是选择全部隐患，二是选择其他条件，其他条件是可以组合查询的。缺陷条件等同于隐患条件。（2）筛选条件记忆功能。当勾选上复选

框时，如图，系统每次进入主界面时自动按您勾选的条件显示地图隐患和缺陷标注，此功能加快了系统运行速度。当取消勾选，不进行记忆，每次进去系统加载全部隐患和缺陷标注。（3）选择好条件，单击确定即可。如下图：只显示危急隐患和缺陷。

8）、“设备参数”，是用来查看线路和杆塔参数的功能。单击“设备参数”按输电线路属地化管理系统

9 / 48 钮，在地图上单击某条线路，如图1，单击某一基杆塔，如图2.

单击杆塔的按钮可以查看它的实景图片信息。 9）、“图层管理”，这个功能是用来设置个性化地图使用的。单击“图层管理”，弹出如下图1， 输电线路属地化管理系统

10 / 48 可以设置图层属性来改变自己想要的地图效果，如我们选择县局图层，如图

“可见”是该图层是显示状态。 “可选”是可以选中该图层上的元素。 “自动标注”是在地图上看到的显示的标签。 “可编辑”是可以对元素进行编辑。 “显示”，打开如图：

如：显示模式 单击弹出如图： 输电线路属地化管理系统

11 / 48 选择颜色为红色，宽度选择像素的第二个选项，稍微粗一些，单击确定 设置之前的地图1和设置之后的地图2比较，如下图

图1（县边界不明显） 输电线路属地化管理系统

12 / 48 图2（县边界突出显示，而且可以选中某一个县） 另外图层其他属性还有很多设置个性化显示，不再一一赘述。 10）、“地理图”，是用来显示和关闭地表图的功能。默认是显示地表图层的，单击可关闭，只显示线路和杆塔图层（如图1），再此单击显示地标图。

11）、“机构图”，是用来显示组织机构图的快捷方式功能。单击即可显示。如图 输电线路属地化管理系统

13 / 48 3.4、系统常用功能介绍 共四大部分常用功能，如图1，图2，图3，图4。

图1 图2 图3 图4 3.4.1、图1线路 （1）显示您登录时选择的所有线路。 （2）在线路后面自动统计了本线路的待办隐患和缺陷数量，如图，，0代表隐患数量，1代表缺陷数量，说明本条线路存在一个输电线路属地化管理系统 14 / 48 待处理缺陷。 （3）单击线路名称，在右侧顶端显示线路隐患和缺陷统计信息，如图

， 在统计信息处单击，显示统计图注信息，如图：

在下端显示线路参数统计信息，如图。 （4）双击线路名称，在右侧地图能够自动定位。如图高亮显示的线路220安苗二线。

（5）右键显示快捷操作栏，可直接跳转到响应窗口快捷操作。如图： 输电线路属地化管理系统

15 / 48 3.4.2、图2属地 此功能对于市局是可用的，因县局只是一个属地，所以不可用，没有显示出来。 （1） 显示所有属地信息。 （2） 在属地单位后面自动统计本属地待办的的隐患和缺陷信息。（0/5）0代表待办的隐患信息，5代表待办的缺陷信息。 （3） 单击属地单位，在右侧顶端显示隐患和缺陷统计信息。再单击统计信息处，显示统计图注，同上3.4.1所介绍的。 （4） 双击属地单位，在地图上自动定位并高亮显示本属地。 （5） 在属地单位右键显示快捷操作栏。 3.4.3、图3图层 （1） 显示当前地图的所有图层。 （2） 主要分为两大类别的图层，地理图层和专业图层（图1）。

（3） 可单击选框，关闭和开启某一图是否在地图上显示。

当不选中某一图层时，改图层的所有元素在地图上是不可见的。 （4） 重大隐患和缺陷图层标注在地理图上闪烁提醒显示。 3.4.4、图4：待办 （1） 显示并统计所有待办信息，包括巡视待办、隐患待办，外力隐患待办，缺陷待办等。 （2） 自动统计待办信息条数，如图。 （3） 双击待办信息行自动跳转到待办页面。 （4） 本栏在打开时自动提取当前最新的待办信息，如一直打开着需要刷新一下，看是否有待办信息。单击下面的刷新按钮，如图：

3.4.5、线路查询

合集下载

工程属地管理办法(行文稿)

工程属地管理办法(行文稿)

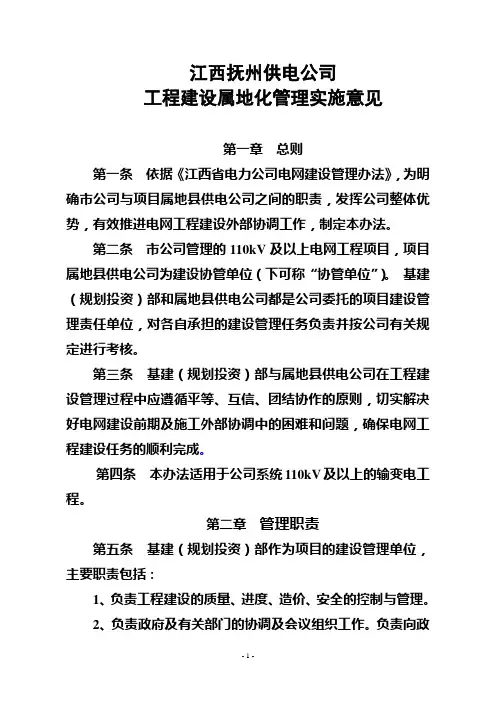

江西抚州供电公司工程建设属地化管理实施意见第一章总则第一条依据《江西省电力公司电网建设管理办法》，为明确市公司与项目属地县供电公司之间的职责，发挥公司整体优势，有效推进电网工程建设外部协调工作，制定本办法。

第二条市公司管理的110kV及以上电网工程项目，项目属地县供电公司为建设协管单位（下可称“协管单位”）。

基建（规划投资）部和属地县供电公司都是公司委托的项目建设管理责任单位，对各自承担的建设管理任务负责并按公司有关规定进行考核。

第三条基建（规划投资）部与属地县供电公司在工程建设管理过程中应遵循平等、互信、团结协作的原则，切实解决好电网建设前期及施工外部协调中的困难和问题，确保电网工程建设任务的顺利完成。

第四条本办法适用于公司系统110kV及以上的输变电工程。

第二章管理职责第五条基建（规划投资）部作为项目的建设管理单位，主要职责包括：1、负责工程建设的质量、进度、造价、安全的控制与管理。

2、负责政府及有关部门的协调及会议组织工作。

负责向政府相关部门报批电网工程建设赔偿标准工作，负责输电线路跨越高速公路、铁路、省际航道的协调工作。

3、负责开工典礼的具体组织协调工作，负责与地调的联系工作。

负责协调工程验收与投运，组织投产达标和评优创优工作。

4、负责外部协调工作的总体进度控制与协调，对具体协调工作提出明确要求并提供支持。

5、指导、协助属地县供电公司做好工程项目前期及建设过程的外部协调等工作。

第六条属地县供电公司作为建设协管单位，承担工程项目前期及建设过程的外部协调等工作，主要包括:1、项目前期管理协调工作。

2、负责征地并办理有关手续并取得土地使用证交付抚州供电公司；负责落实地方政府承诺的“三通一平”工作；新建输变电工程项目贴息资金的催缴工作，确保贴息资金按时、按量上缴省公司，负责线路路径的协调和迁移补偿等建设场地清理；负责配合市公司做好新建输变电工程项目的环评和水保工作。

3、协调输变电工程的塔基占地、房屋拆迁补偿、林木与青苗赔偿并协调地方阻工、辖区施工停电等工作。

浅谈35kV及以上输电线路跳闸

浅谈35kV及以上输电线路跳闸

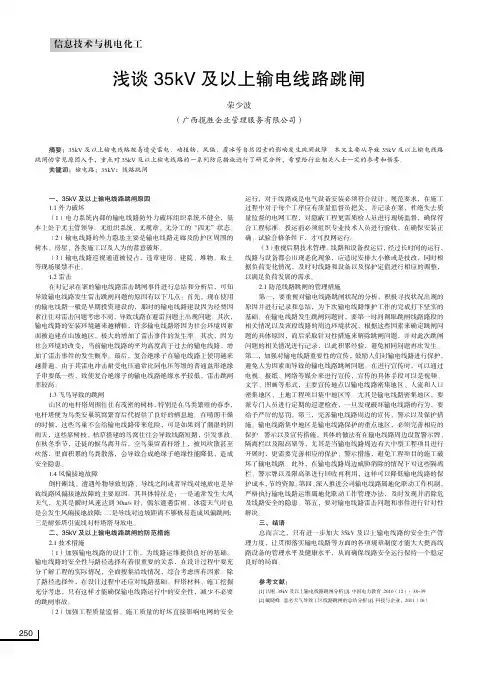

250信息技术与机电化工一、35kV 及以上输电线路跳闸原因1.1外力破坏（1）电力系统内部的输电线路防外力破坏组织系统不健全，基本上处于无主管领导、无组织系统、无规章、无分工的“四无”状态。
