LDM-40手持式激光测距仪

杜克LS-P激光测距仪说明书1、产品概述11 杜克 LSP 激光测距仪是一款高精度、易于操作的测量工具，适用于多种测量场景。

12 其采用先进的激光技术，能够快速、准确地测量距离。

2、技术规格21 测量范围：005 米至 200 米。

22 测量精度：±15 毫米。

23 激光类型：635nm 可见激光。

24 显示单位：米、英尺、英寸。

25 电源：两节 AAA 电池。

3、产品部件31 激光发射窗口：用于发射测量激光。

32 显示屏：显示测量结果及相关信息。

33 操作按键：包括测量键、单位切换键、清零键等。

34 电池仓：用于安装电池。

4、操作方法41 安装电池：打开电池仓，按照正负极标识装入两节 AAA 电池。

42 开机：按下电源键，测距仪开机，显示屏亮起。

43 测量距离：将激光发射窗口对准测量目标，按下测量键，测量结果将显示在显示屏上。

44 单位切换：通过单位切换键可在米、英尺、英寸之间切换显示单位。

45 清零操作：在需要重新测量时，按下清零键将之前的测量结果清零。

5、测量模式51 单点测量模式：适用于测量单个目标点的距离。

52 连续测量模式：可连续测量并实时更新测量结果。

6、注意事项61 避免在强光环境下使用，以免影响测量精度。

62 测量时保持测距仪稳定，避免晃动。

63 不要直视激光发射窗口，以免损伤眼睛。

64 长时间不使用时，请取出电池。

65 请勿将测距仪暴露在高温、潮湿或腐蚀性环境中。

7、维护与保养71 定期清洁激光发射窗口和显示屏，使用干净的软布擦拭。

72 避免碰撞和摔落，以免损坏内部元件。

73 如发现测量精度异常，可进行校准或联系售后服务。

8、故障排除81 显示屏无显示：检查电池是否安装正确，电量是否充足。

82 测量结果不准确：可能是测量环境干扰或仪器需要校准。

83 按键无反应：检查是否有异物卡住按键或仪器是否死机，可尝试关机后重新开机。

9、售后服务91 本产品提供一定期限的质量保证，具体期限请参考产品包装或相关说明。

沈达威测距仪说明书
1、打开手持激光测距仪，首先需要进行校准，这款手持激光测距仪可以自主设置是以仪器前端为基准还是后端为基准，使用前先设置好基准位置，并用自助校准功能进行校准。

2、按下“MODE莫式键约3秒钟，切换选择距离单位M米制或Y 码制。

具有动态数据切换功能，即测回某一数据后，按住模式”键，切换单位并自动转换数据并实时显示出来。

3、对准目标，按下电源”执行键，即可开始测距，右上角有模拟激励机制光发射的标志在循环闪烁，表示正在发射激光，测回的数据显示在正下方，显示的数值就是测得的距离。

4、按住电源”执行键不松开，则立即开始进行扫描连续测距，测量数据不断地刷新显示，直到松开为止。

5、当电池快用完时会在左上角显示一个电池符号，表示应该更换电池了。

6、测量开始时，点击机器操作面板上的红色Read按钮，机器会射出一道激光，对准需要测量的物体，在屏幕上就会显示当前距离的数据;
7、如果想要计算物体的高度，可以使用勾股定理，通过测量出斜边距离和水平距离，也可以通过测量出两条斜边和水平距离，从而计算出垂直距离。

8、根据测出的距离，多次点击左边中间的矩形按钮，比如点击7次可以通过斜边和水平距离完成勾股测量，最后计算的数据可以在显示屏中显示。

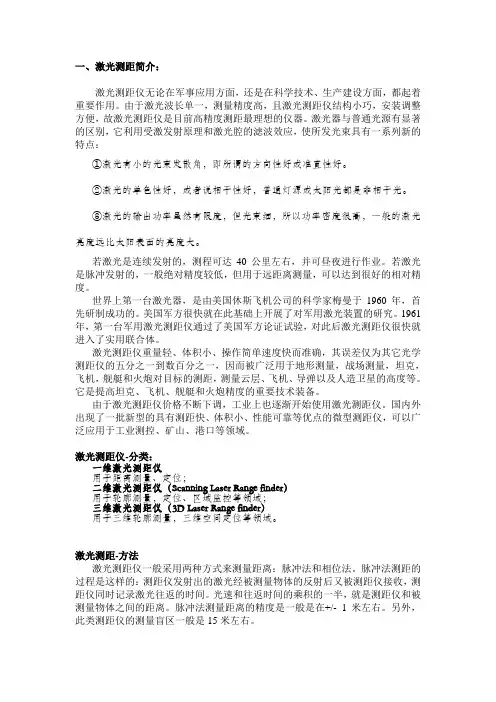

一、激光测距简介：激光测距仪无论在军事应用方面，还是在科学技术、生产建设方面，都起着重要作用。

由于激光波长单一，测量精度高，且激光测距仪结构小巧，安装调整方便，故激光测距仪是目前高精度测距最理想的仪器。

激光器与普通光源有显著的区别，它利用受激发射原理和激光腔的滤波效应，使所发光束具有一系列新的特点：①激光有小的光束发散角，即所谓的方向性好或准直性好。

②激光的单色性好，或者说相干性好，普通灯源或太阳光都是非相干光。

③激光的输出功率虽然有限度，但光束细，所以功率密度很高，一般的激光亮度远比太阳表面的亮度大。

若激光是连续发射的，测程可达40公里左右，并可昼夜进行作业。

若激光是脉冲发射的，一般绝对精度较低，但用于远距离测量，可以达到很好的相对精度。

世界上第一台激光器，是由美国休斯飞机公司的科学家梅曼于1960年，首先研制成功的。

美国军方很快就在此基础上开展了对军用激光装置的研究。

1961年，第一台军用激光测距仪通过了美国军方论证试验，对此后激光测距仪很快就进入了实用联合体。

激光测距仪重量轻、体积小、操作简单速度快而准确，其误差仅为其它光学测距仪的五分之一到数百分之一，因而被广泛用于地形测量，战场测量，坦克，飞机，舰艇和火炮对目标的测距，测量云层、飞机、导弹以及人造卫星的高度等。

它是提高坦克、飞机、舰艇和火炮精度的重要技术装备。

由于激光测距仪价格不断下调，工业上也逐渐开始使用激光测距仪。

国内外出现了一批新型的具有测距快、体积小、性能可靠等优点的微型测距仪，可以广泛应用于工业测控、矿山、港口等领域。

激光测距仪-分类：一维激光测距仪用于距离测量、定位；二维激光测距仪（Scanning Laser Range finder）用于轮廓测量，定位、区域监控等领域；三维激光测距仪（3D Laser Range finder）用于三维轮廓测量，三维空间定位等领域。

激光测距-方法激光测距仪一般采用两种方式来测量距离：脉冲法和相位法。

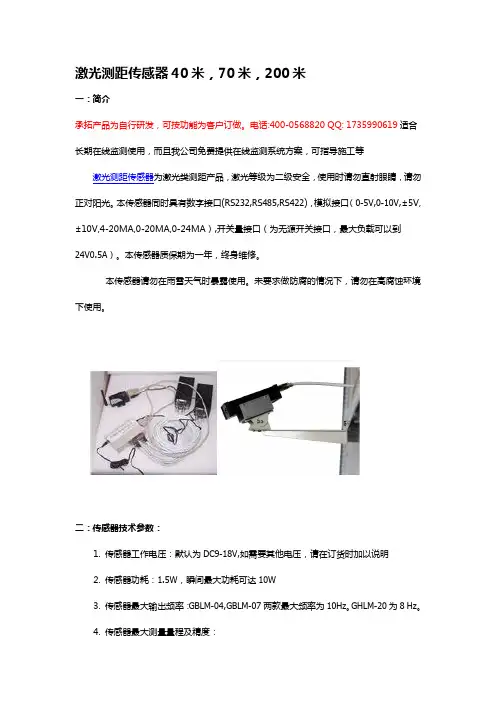

激光测距传感器40米，70米，200米一：简介承拓产品为自行研发，可按功能为客户订做。

电话:400-0568820 QQ: 1735990619适合长期在线监测使用，而且我公司免费提供在线监测系统方案，可指导施工等激光测距传感器为激光类测距产品，激光等级为二级安全，使用时请勿直射眼睛，请勿正对阳光。

本传感器同时具有数字接口(RS232,RS485,RS422)，模拟接口（0-5V,0-10V,±5V,±10V,4-20MA,0-20MA,0-24MA ）,开关量接口（为无源开关接口，最大负载可以到24V0.5A ）。

本传感器质保期为一年，终身维修。

本传感器请勿在雨雪天气时暴露使用。

未要求做防腐的情况下，请勿在高腐蚀环境下使用。

二：传感器技术参数：1. 传感器工作电压：默认为DC9-18V,如需要其他电压，请在订货时加以说明2. 传感器功耗：1.5W ，瞬间最大功耗可达10W3. 传感器最大输出频率：GBLM-04,GBLM-07两款最大频率为10Hz 。

GHLM-20为8 Hz 。

4. 传感器最大测量量程及精度：6. 传感器数字接口形式有RS232,RS422,RS485可以任意切换。

7. 传感器有外部触发（外部触发使能时，自动进入连续测量状态），和命令测量（上电后，进入待机状态，等待命令进行相应操作）两种状态。

方便用户在不同的情况下使用。

8. 传感器连续测量状态下，数据返回时间间隔可以调整，其调整范围为0.1S – 105S。

9. 传感器可加自动恒温装置，此时传感器工作温度可以扩展到-40度到60度（如需要更大的温度范围，请在订货时加以说明）。

10. 传感器测距起始点可以设置为前端和尾端，方便用户安装需要。

11. 每个传感器都有唯一的序列号，可通过命令读取。

如与标签，保修卡不一致，请及时致电我们，否则可能影响您的保修权益。

四：传感器接口及接线说明1：传感器标准接口。

标准接口中含有RS485,RS232,RS422等数字接口，含有电流，电压等七种输出模式的模拟输出接口。
