GB50395—2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395—2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准,编号为GB 50395—-2007，自2007年8月1日起实施.其中，第3.0。

3、5.0。

4（3)、5.0.5、5.0。

7（3)条(款)为强制性条文，必须严格执行。

本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标（2001］87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见,制定本规范.本规范是《安全防范工程技术规范》GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一,是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。

本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性,监控中心。

本规范中黑体字标志的条文为强制性条文,必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。

本规范由全国安全防范报警系统标准化技术委员会（SAC／TC 100）负责具体技术内容的解释工作.在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：************，传真：************，E—mail：****************）以供修订时参考.本规范主编单位、参编单位和主要起草人：主编单位：全国安全防范报警系统标准化技术委员会参编单位:公安部第一研究所北京联视神盾安防技术有限公司北京蓝盾世安信息咨询有限公司主要起草人:李加洪杨国胜施巨岭陈朝武周群刘希清目次1总则 (1)2术语 (2)3基本规定 (5)4系统构成 (6)5系统功能、性能设计 (9)6设备选型与设置…………………………………………(1 2）7传输方式、线缆选型与布线………………………………(1 8）8供电、防雷与接地…………………………………………（1 9)9系统安全性、可靠性、电磁兼容性、环境适应性............（2 0）10监控中心 (21)附录A设计流程与深度……………………………………（2 2）本规范用词说明………………………………………………(2 8)附：条文说明…………………………………………………（2 9)1总则1。

第1篇随着社会的发展和科技的进步，人们对安全的需求日益增强，安防工程在各行各业中的应用也越来越广泛。

为确保安防系统的稳定性和可靠性，以下为安防工程施工的基本要求：一、设计规范1. 设计师需充分了解客户需求，根据现场实际情况进行合理规划，选择合适的安防设备和系统。

2. 设计方案应充分考虑系统的可扩展性和易维护性，以满足未来可能出现的需求变化。

3. 设计规范应遵循国家有关部门颁发的相关法规和标准。

二、施工流程1. 施工前准备（1）确保施工队伍具备相应的资质和经验。

（2）对施工人员进行必要的培训和考核。

（3）备齐施工所需材料和设备。

2. 施工过程（1）遵循设计图纸和技术要求，确保每一道工序都符合规范标准。

（2）对关键部位施工进行严格把关，确保施工质量。

（3）施工过程中，注意安全，防止意外事故发生。

三、设备安装1. 安装前，检查设备是否符合国家标准和设计要求。

2. 安装过程中，确保设备固定牢固，连接可靠。

3. 对于涉及电源、信号线等线路，遵循以下要求：（1）使用导线，其额定电压应大于线路的工作电压。

（2）导线的绝缘应符合线路的安装方式和敷设的环境条件。

（3）导线的截面积应能满足供电和机械强度的要求。

（4）尽量避免导线有接头，如需接头，必须采用压线或焊接。

（5）导线连接和分支处不应受机械力的作用。

（6）布线在建筑物内安装要保持水平或垂直，并加套管保护。

（7）信号线不能与大功率电力线平行，更不能穿在同一管内。

四、调试与验收1. 施工完成后，进行系统调试，确保各设备正常运行。

2. 验收时，对照设计图纸和规范要求，检查施工质量。

3. 验收合格后，向客户交付使用。

五、后期维护1. 定期对安防系统进行检查和维护，确保系统正常运行。

2. 及时修复系统故障，确保安全防范措施的有效性。

总之，安防工程施工要求严格，旨在确保系统的稳定性和可靠性，为人们的生命财产安全提供有力保障。

施工过程中，各方应严格按照规范要求进行，共同打造安全、可靠的安防系统。

巡更点打印机管理计算机数据变送器数据采集器保安值班室设计说明：10、多芯电缆的弯曲半径，不应小于其外径的6倍。三、智能化系统简要说明：11、 其他相关行业的规定及规范1、《智能建筑设计标准》(GB/T50314-2000)2、《民用建筑电气设计规范》(JGJ/T16-92)3、《安全防范系统通用图形符号》（GA/T74-1994）4、《安全防范工程程序与要求》（GA/T75-1994）5、《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)6、 《建筑与建筑群综合布线系统工程验收规范》(GB/T50312-2000)7、 《民用闭路监视电视系统工程技术规范》(GB50198-94)8、 《居住小区智能化技术示范工程建设要点与技术导则》9、 《住宅社区安全技术防范综合报警服务系统设计导则》一、智能化系统图纸设计依据：二、智能化系统图纸设计范围：(一)安全防范子系统：1、闭路电视监控系统2、电子巡更管理系统3、可视对讲门禁系统智能化系统图纸设计说明(5)设备必须做接地。(4)检测设备供电是否满足规范和设计要求。(3)安装在室外的设备箱应有防水、防潮、防晒、防锈等措施。(2)安装在楼道的设备箱应避免阳光直射。(1)根据设备安装的位置注意环境、安全、供电、防锈、防潮、防水、强度、屏蔽、接地等。12、施工中室外设备安装应注意以下几点：(5)金属管槽必须接地。(4)有屏蔽要求的保护管应选用金属管。(3)保护管接口处应做防水处理。(2)保护管穿越道路时，考虑保护管的承载能力。(1)管网、线缆的防潮、防水、强度、防腐、屏蔽、接地等。用PVC管，架空钢管采用薄壁镀锌钢管。施工中室外管网、线缆敷设应注意以下几点：11、 室外管网采用薄壁镀锌钢管,埋地敷设，敷设路线按室外管网平面图施工。室内管网采5、电缆线芯和所配的导线的端均应标明编号，编号标识应与设计图纸一致，字迹清晰，不易褪色。智能化系统施

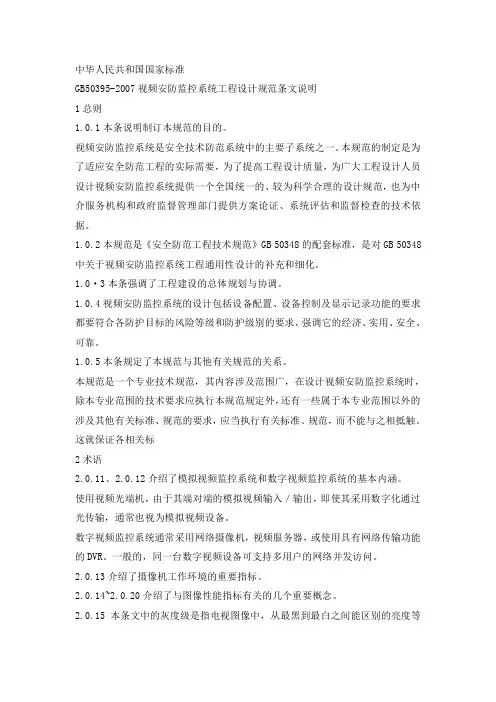

中华人民共和国国家标准GB50395-2007视频安防监控系统工程设计规范条文说明1总则1.0.1本条说明制订本规范的目的。
