ITEM TOP LED DEVICE MODEL SSC-MBT722

[Contents] 1. Features ------------------------------------------------------------- 2 2. Application ------------------------------------------------------------- 2 3. Absolute Maximum Ratings ------------------------------------------ 2 4. Electro-optical Characteristics ---------------------------------------- 3 5. Rank of MBT722 ------------------------------------------ 4 6. Soldering Profile ---------------------------------------------------- 5 7. Outline Dimension ----------------------------------------------- 6 8. Packing ------------------------------------------------------------- 6 9. Reel Packing Structure ------------------------------------------------- 7 10. Precaution for Use --------------------------------------------------- 8 11. Characteristic Diagram ---------------------------------------- 9

CUSTOMER Checked by Approved by

SUPPLIER Drawn by Checked by Approved by

SEOUL SEMICONDUCTOR CO., LTD. 148-29 Kasan-Dong, Keumchun-Gu, Seoul, 153-023, Korea Phone : 82-2-2106-7305~6 - 1/9 -

SSC-MBT722SSC-QP-7-03-08(REV.00)

元器件交易网www.cecb2b.com1. Features 󰂅 Pb-free Reflow Soldering application 󰂅 RoHS Compliant 󰂅 Material : InGaN 󰂅 Suitable for all SMT assembly methods ; Suitable for all soldering methods 󰂅 White colored SMT package and colorless clear window 󰂅 Encapsulating Resin : Epoxy Resin

2. Application 󰂅 Indoor and outdoor displays 󰂅 LCD Backlights etc. 󰂅 Blue – displays 󰂅 Automotive 󰂅 Indicator

3. Absolute Maximum Ratings *1 (Ta=25ºC)

Parameter Symbol Value Unit

Power Dissipation Pd 360 mW Forward Current IF 90 mA Forward Peak Surge Current (per die) IFM *2 100 mA Reverse Voltage (per die) VR 5 V Operating Temperature Topr -30 ~ +85 ºC Storage Temperature Tstg -40 ~ +100 ºC *1 Care is to be taken that power dissipation does not exceed the absolute maximum rating of the product. *2 IFM was measured at TW ≤ 1msec of pulse width and D ≤ 1/10 of duty ratio.

SEOUL SEMICONDUCTOR CO., LTD. 148-29 Kasan-Dong, Keumchun-Gu, Seoul, 153-023, Korea Phone : 82-2-2106-7305~6 - 2/9 -

SSC-MBT722SSC-QP-7-03-08(REV.00)

元器件交易网www.cecb2b.com4. Electro-Optical Characteristics (Ta=25ºC)

Parameter SymbolCondition Min Typ Max Unit

Forward Voltage (per die) VF IF =20 mA 2.7 3.3 4.0 V Reverse Current (per die) IR VR=5V - - 10 µA

Luminance Intensity *1 IV IF =60 mA 300 580 860 mcd Luminance Flux ΦV IF =60 mA - 1.8 - lm Dominant Wavelength λd IF =60 mA 465 470 477 nm Peak Wavelength λP IF =60mA - 463 - nm Spectral Bandwidth ∆λ IF =60 mA - 27 - nm Viewing Angle *2 2θ½ IF =60 mA - 120 - deg Optical Efficiency ηopt IF =60 mA - 9 - lm/W

*1 The luminous intensity IV was measured at the peak of the spatial pattern which may not be aligned with the mechanical axis of the LED package. Luminous Intensity Measurement allowance is ±10%.

*2 2θ½ is the off-axis where the luminous intensity is 1/2 of the peak intensity.

[Note] All measurements were made under the standardized environment of SSC.

SEOUL SEMICONDUCTOR CO., LTD. 148-29 Kasan-Dong, Keumchun-Gu, Seoul, 153-023, Korea Phone : 82-2-2106-7305~6 - 3/9 -

SSC-MBT722SSC-QP-7-03-08(REV.00)

元器件交易网www.cecb2b.com5. Rank of MBT722 SEOUL SEMICONDUCTOR CO., LTD. 148-29 Kasan-Dong, Keumchun-Gu, Seoul, 153-023, Korea Phone : 82-2-2106-7305~6 - 4/9 -

SSC-MBT722SSC-QP-7-03-08(REV.00)

▣ Rank Name TableX1X2X3

IvλdVf

▣ Luminous Intensity [Iv]MINMAXN300400O400510P510650Q650860

▣ Dominant Wavelength [λd]MINMAXA465469B469473C473477

▣ Forward VoltageMINMAX12.73.123.13.633.64.0

RankNameIv (mcd)

RankNameλd (nm)

RankNameVf (V)

元器件交易网www.cecb2b.com6.Soldering Profile (1) Reflow Soldering Conditions / Profile (Lead Free Solder)

(2) Hand Soldering conditions Do not exceed 4 seconds at maximum 315ºC under soldering iron.

Note : In case that the soldered products are reused in soldering process, we don’t guarantee the products. SEOUL SEMICONDUCTOR CO., LTD. 148-29 Kasan-Dong, Keumchun-Gu, Seoul, 153-023, Korea Phone : 82-2-2106-7305~6 - 5/9 -

SSC-MBT722SSC-QP-7-03-08(REV.00)

Pre-heating200180150~

0

Temp[°C]

220240260

Rising5 °C/sec

Tm : Reflow machine setting temp (max 30 sec.)Ts : Surface temp of PCB (min)Ts : Surface temp of PCB (max)Ts : Surface temp of PCB (recommend)

Cooling-5 °C/sec

Time[Hr]

元器件交易网www.cecb2b.com

合集下载

2SC4331中文资料(renesas)中文数据手册「EasyDatasheet - 矽搜」

2SC4331中文资料(renesas)中文数据手册「EasyDatasheet - 矽搜」

请一定要采取安全措施以防止它们之间物理损伤一个故障情况下所造成火灾可能性和伤害或损害瑞萨电子产品如安全设计硬件和软件包括但不限于冗余度防火和防故障老化退化或其他任何适当措施适当治疗
芯片中文手册,看全文,戳
为我们客户,
旧公司名称产品目录等资料
接手两者所有业务
因此,尽管旧公司名称防护留这个文件中,它是一个有效 电子文档.我们感谢您理解.
3. 7.5厘米 × 0.7毫米,陶瓷电路板装
封装图（单位： mm）
6.5 ±0.2 5.0 ±0.2 1.5
4
2.3 ±0.2 0.5 ±0.1
1.6 ±0.2 1
2
3
5.5 ±0.2
1.1 ±0.2
13.7最小. 7.0最低
0.5
0.5
2.3 2.3
0.75
TO-251 (MP-3)
6.5 ±0.2 5.0 ±0.2 4.4 ±0.2
8. 你应该使用由瑞萨电子所指定范围内本文档中描述瑞萨电子产品,特别是相对于所述最大额定值,操作电源电压范围,移 动电源电压范围,热辐射特性,安装和其它产品特性.瑞萨电子有权对因使用瑞萨电子产品除这些特定范围故障或损坏 不承担任何责任.
9. 本公司一直致力于提高产品质量和可靠性,半导体产品有 具体特点,如故障以一定速率和故障某些使用条件下发生.进一步, 瑞萨电子产品不受辐射性设计.请一定要采取安全措施,以
芯片中文手册,看全文,戳
注意
1. 本文档中所有信息为发出这份文件日期.这样信息,但是,如有更改恕不另行通知.购买或使用本文中列出任何瑞萨电 子产品前,请确认与瑞萨电子营业部最新产品信息.另外,请大家定期和仔细额外和不同信息由瑞萨电子披露,例如,通 过我们网站披露.
PEX8311中文手册

PEX8311中文手册

PEX8311中文手册
特点
1.PEX8311主要特点
PCI Express以通用本地总线桥
根联合体和结束点的操作模式
本地总线模式：
- 32位地址和32位数据C模式
- 复用的32位地址/数据J模式
本地总线时钟速率为66MHz
零等待状态阵阵264 MB /秒
1排PCI Express端口
2个DMA通道
集成SerDes
21mmx21毫米，337针PBGA封装
3.3V的I / O和5V宽容本地总线
电源：1.0瓦
2.PEX8311的附加功能
集成PCI Express接口
- 符合PCIe规范，r1.0a
- x1链路，对偶单纯形，2.5 Gbps的/ DIRECTIO的- 自动极性反转
- 128字节的有效载荷最大
- 链接支持CRC
- 链路/设备电源管理
- 流量控制缓冲
- PCIE转队列
优秀的TLP
VGA/ ISA使能寄存器
在飞尾段转换
多DMA操作模式
- 块和分散/收集传输
- DMA描述符环管理
- 需求模式和EOT的H/ W控制
直接主数据传输
- 预读和可编程读预取逆流?
- 生成任何PCIe
直接从数据传输
- 8 - ，16 - ，和32位本地总线访问
- 写入，读取头，张贴写道，可编程读预取逆流?控制- 8个邮箱和两门LL寄存器
- 根联合体或终点模式
重置/ interru PT
- 串行EEPROM间面对
- DC JTAG边界扫描
- 四个GPIO管脚GPI，GPO，1 - I2O消息单元。

蒂森电梯

蒂森电梯

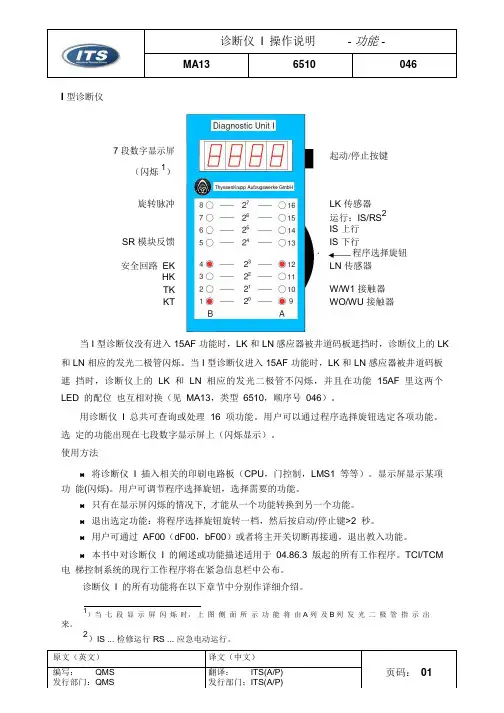

诊断仪I操作说明- 功能 -MA136510046I 型诊断仪7 段数字显示屏起动/停止按键（闪烁1）旋转脉冲LK 传感器运行：IS/RS2IS 上行SR 模块反馈IS 下行程序选择旋钮安全回路EK LN 传感器HKTK W/W1 接触器KT WO/WU 接触器当I 型诊断仪没有进入 15AF 功能时，LK 和 LN 感应器被井道码板遮挡时，诊断仪上的 LK 和LN 相应的发光二极管闪烁。
