实验一 单极晶体管共射放大电路

  • 格式：doc
  • 大小：106.50 KB
  • 文档页数：6

实验报告

一、实验名称

单极晶体管共射放大电路

二、电路图

三、实验步骤及数据处理

1.按上图所示的实验电路在面包板上装接放大电路。

检测需要的电子元器件，准确判断三极管的三个电极，各仪器的公共端必须连在一起。

2.调试静态工作点

接通+12v电源、调节Rw，使UEQ=2.0V,用万用表的直流电压档测量UBQ、UCQ和UEQ,记入表1.1 表1.1 UEQ=2.0V

测量值 计算值

UBQ(V) UCQ(V) UEQ(V) UBEQ(V) UCEQ(V) ICQ(mA)

2.6 5.9 2.1 0.5 3.8 1.9

计算值：UBEQ=UBQ-UEQ=2.6-2.1=0.5V

UCEQ=UCQ-UEQ=5.9-2.1=3.8V

ICQ≈IEQ=EEQRU=2.1/1.1=1.9mA

理论值：I'CQ≈I'EQ=EEQRU'=2.0/1.1=1.82mA

U'CEQ=VCC-I'CQ(RC+RE)=12-1.82*(3.3+1.1)=3.99V

I'BQ=βCQ'I=1.82/110=16.53μA

误差计算：α=CQCQCQ'I'I_I*100%=(1.9-1.82)/1.82*100%=4.40%

β=CEQCEQCEQ'UU_'U*100%=(3.99-3.8)/3.99*100%=4.76%

3.测量电压放大倍数

在放大电路输入端加入频率为1KHZ,有效值为5mV的正弦信号ui，同时用示波器观察放大电路输出电压uo的波形。在uo波形不是真的条件下，分别测量当RL=3.3KΩ和开路时的Ui和UO值，并填入表1.2，计算电压放大倍数Au。

表1.2 UE=2.0V Ui ≈5mV

RL(KΩ) 测量值 计算值

Ui（mV） Uo（mV） Au 3.3 4.919 -527.5

-107.24

∞

4.919 -1029.7

-208.65

计算值：AU1=iOUU=-527.5/4.919=-107.24

AU2=iOUU=-1029.7/4.935=-208.65

理论值：rbe=r'bb+（1+β）mAImV26EQ=300+111*26/1.82=1886Ω

R'L1=3.3/2=1.65Ω R'L2=3.3Ω

A'U1=-βbeLr'R=-110*3.3/（2*1.886）=-96.23

A'U2=-110*3.3/1.886=-192.47

误差计算:

α1=1'A'A_AU1U1U*100%=(-107.24+96.23)/(-96.23)*100%=11.44%

α2=2U2U2U'A'A_A*100%=(-208.65+192.47)/(-192.47)*100%=8.41%

4.测量最大不失真电压

置RC=3.3KΩ,RL=3.3KΩ,调节输入信号的幅度，用示波器观察波形，使Uo最大且不失真，用交流毫伏表测量Uo max值，记入表1.4。

表1.4

Ui（mV） Uo max（V）

19 2.5865

理论值：U'o max=2UiAui=2*19*96.23=2.5857V

误差计算：

α=maxomaxomaxo'U'U_U*100%=(2.5865-2.5857)/2.5857*100%=0.03%

4.观察静态工作点对输出波形失真的影响

置RC=3.3KΩ,RL=3.3KΩ,ui=0，逐步加大输入信号，使输出电压uo足够大但不失真，然后保持输入信号ui不变，分别增大和减小Rw，使波形出现饱和失真和截止失真，绘出uo的波形，并测出失真情况下的UCEQ值，解释观察到的失真波形是饱和失真还

是截止失真?记入表1.3中。

表1.3

UEQ(V) UCQ(V) UCEQ(V) Uo的波形 失真情况 管子工作状态

2.4 4.4 2.0 饱和失真 Q点在饱和区附近

2.0 6.0 4.0 不失真 Q点在放大区

UCEQ=UCQ-UEQ

Q点在放大区时不失真，当UCEQ减小，Q'偏高，使波形出现下削波，产生饱和失真，截止失真实验中没有测得。

四、结果与误差分析

1、结论

（1）增大RC和RL可以增大放大电路的电压放大倍数。

（2）影响Q点的因素：VCC,RC,RW的变化均可改变Q点的位置。增大VCC使直流负载线向右平移Q点垂直平移;RC增大使直流负载线变缓，使ICQ、UCEQ均有减小;RC改变使IBQ改变。

（3）失真波形种类及原因：

A、饱和失真：Q点偏高，靠近饱和区。

B、截止失真：Q点偏低，靠近截止区。

2、误差分析

（1）人为原因

a、在万用表上读数时不准确，产生很大误差。

b、操作过程中有失误，比如在面包板上将很多元件插在同一个孔内，或调节示波器时观察不到波形。

c、连接电路时将线互相缠绕，对实验结果产生干扰。

（2）元器件误差

a、电阻电容值与实验规定值不相符，达不到规定值或比规定值大，使结果与理论值偏差很大。

b、电阻及三极管等元件受温度影响较大，产生误差。

c、滑动变阻器不精确，调试静态工作点时达不到精确的UEQ值。

（3）仪器误差

a、万用表，示波器以及交流毫伏表由于老化使用时间过长以及自身内部结构的原因产生误差。

b、仪器接触不良时误读错数，使实验结果与理论值相差很大。

3、静态工作点变化对放大电路输出波形的影响 当Q点在线性放大区时，得到不失真的uce与ic波形；当Q'点设在靠近饱和区时，ube波形出现下削波，对应的电流ic出现上削波，产生饱和失真：当Q'点靠近截止区时，uce波形出现上削波，对应的电流ib出现下削波，产生截止失真。

4、总结RC、RL对放大电路电压放大倍数的影响。

RC、RL增大使电压放大倍数增大，原因是RC和RL增大使RL'增大，而AU=-βbeLr'R，从而放大倍数增大。

五、收获与体会

通过本次试验，我学习到了很多在课堂上学不到的知识，更加熟悉了万用表、示波器、信号发生器以及交流毫伏表的使用方法，也认识了很多元器件，学会处理实验过程中一些意外情况的发生，另外，在实验中最重要的是将书本上的知识与实践相结合，自己动手验证实验结果，印象更加深刻了。在学习之余，也收获了很多意想不到的快乐，学到了很多知识。

合集下载

晶体管共射极单管交流放大电路实验报告

晶体管共射极单管交流放大电路实验报告

注：文档可能无法思考全面，请浏览后下载，供参考。 晶体管共射极单管交流放大电路

班别： 学号：

姓名： 成绩：

一、实验目的

1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；

2、 掌握放大器电压放大倍数的测试方法；

3、 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验内容及步骤

1．实验电路

实验电路如图1所示。各电子仪器连接时，为防止干扰，各仪器的公共端必须连在一起，同时信号源、交流毫伏表和示波器的引线应采用专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。

图1 共射极单管放大器实验电路

2．调试静态工作点 （20分）

（1） 暂不接入交流信号，把一直流电源调到12V；

（2） 将RW调至最大，接入12V直流电源；

（3） 调节RW，使IC＝2.0mA后， 用直流电压表测量三极管B极、E极和C极对地电压UB、UE、UC值，记入表1。

表1 实验数据表一 （条件： IC＝2mA ）

测 量 值 计 算 值

UB（V） UE（V） UC（V） UBE（V） UCE（V） IC（mA）

3．测量电压放大倍数 （20分）

(1) 调节函数信号发生器，使其输出有效值为10mV，频率为1KHz的正弦信号；

(2) 把上述调节好的的正弦信号加在放大器输入端（B与地），作为ui；

注：文档可能无法思考全面，请浏览后下载，供参考。 (3) 用示波器观察放大器输出电压uO波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的UO值，并用双踪示波器观察uO和ui的相位关系，记入表2，并计算电路的相应电压放大倍数AV 。

表2 实验数据表二 （条件：Ic＝2.0mA Ui＝10mV ）

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告

晶体管共射极单管放大器实验报告

一、实验目的：

1.掌握晶体管共射极单管放大器的工作原理；

2.通过实验验证晶体管共射极单管放大器的放大特性。

二、实验仪器与器件：

1.功能发生器；

2.直流稳压电源；

3.2N3904NPN型晶体管；

4.脉冲发生电路；

5.负载电阻；

6.示波器等。

三、实验原理：

四、实验步骤与过程：

1.搭建晶体管共射极单管放大器电路，根据实验原理连接好各个器件与仪器；

2.将直流稳压电源的正极接入收集端，负极接入基极，并合理调节稳压电源的电压和电流；

3.通过功能发生器向基极注入正弦信号，调节发生器频率和幅值；

4.同时连接示波器，观察输入信号与输出信号的波形； 5.改变输入信号的频率和幅值，记录输出信号的变化；

6.对比输入信号与输出信号，确定放大倍数。

五、实验数据记录与分析：

1.在不同频率下，记录输入信号与输出信号的幅值，并计算放大倍数；

2.提取数据，绘制频率与放大倍数的关系曲线；

3.分析曲线特点，讨论晶体管放大器的工作频率范围；

4.对比不同输入信号幅值下的输出信号，分析并解释放大器的失真情况。

六、实验结果与结论：

1.经过实验数据的分析和计算，可以得出晶体管共射极单管放大器在一定频率范围内具有较好的放大效果；

2.放大倍数随频率的增加而下降，且存在失真现象；

3.实验结果与理论相符，验证了晶体管共射极单管放大器的放大特性。

七、实验心得与体会：

通过本次实验，我深入了解了晶体管共射极单管放大器的工作原理和特性，并且掌握了实验操作技巧。实验中遇到了一些问题，如输出信号失真、调节电源电压等，但通过耐心地调试和思考，最终取得了满意的实验结果。通过这次实验，我不仅提高了对电路放大器的理解，还锻炼了实验操作和数据分析能力。

模电实验_单极共射放大器静态工作点

模电实验_单极共射放大器静态工作点

实验一——单极共射放大器的静态工作点实验报告

一、实验目的

（1）掌握用Multisim 13仿真软件分析单极放大电路主要性能指标的方法。

（2）熟悉常用电子仪器的使用方法，熟悉基本电子元器件的使用。

（3）学会并熟悉“先静态后动态”的电子线路的基本调试方法。

（4）分析静态工作点对放大器性能的影响。

二、实验原理

基本电路；

晶体管单极放大电路是常见的低频小信号放大电路，用于实现利用小信号来控制大信号。其电路如图3.1.1所示：

电路在接通直流电源而未加输入信号时，电路中产生的电流，电压为直流量，记为VBEQ，VCEQ，IBQ，ICQ，由它们确定了电路的一个工作点，称为静态工作点Q。三极管的静态工作点可由下士近似估算：

VBEQ=（0.6~0.7）V硅管； （0.2~0.3）V锗管

VCEQ=VCC-ICQ（Rc+Re）

VBQ=R2VCC/（RP+R1+R2）

ICQ≈IEQ=（VBQ-VBEQ）/Re

IBQ=ICQ/β

（2）最佳静态工作点的调整和测量；

放大器静态工作点的选择是指对三极管集电极电流IC或VCE的调整与测试。

实际工作中往往通过调节基极偏置电阻的大小，观察输出波形的变化，来调节静态工作点。当输入电压逐渐增大时，若输出波形正负同时出现削波现象，即表明此时放大电路的静态工作点选择合适，此时放大电路动态范围最大。如图3.1.2所示：

三、实验内容

最佳静态工作点的调整和测量；

四、实验仪表及元器件

（1）双路直流稳压电源一台；

（2）函数信号发生器一台；

（3）示波器一台；

（4）毫伏表一台；

（5）万用表一台；

（6）三极管一个；

（7）电阻1kΩ一个，2kΩ两个，5.1kΩ两个，47kΩ电位器一个；

（8）电解电容10μF两个，100μF一个；

（9）模拟电路试验箱一台。

五、实验过程

最佳静态工作点的调整和测量；

1按照实验原理图3.1.1在Multisim仿真软件面板上连接电路，检查无误后接通12V直流电源。

单级晶体管共射放大电路静态工作点的调整及测量

单级晶体管共射放大电路静态工作点的调整及测量

单级晶体管共射放大电路静态工作点的调整及测量一：实验目的

1. 掌握放大电路静态工作点的调试方法及其对放大器性能的影响

2. 熟悉ZX-3型电子学综合实验装置。3.掌握常用电子仪器仪表的用法。

一、实验仪器及设备

1. ZX-3型电子学综合实验装置2.单级晶体管共射放大电路实验板

二、实验原理

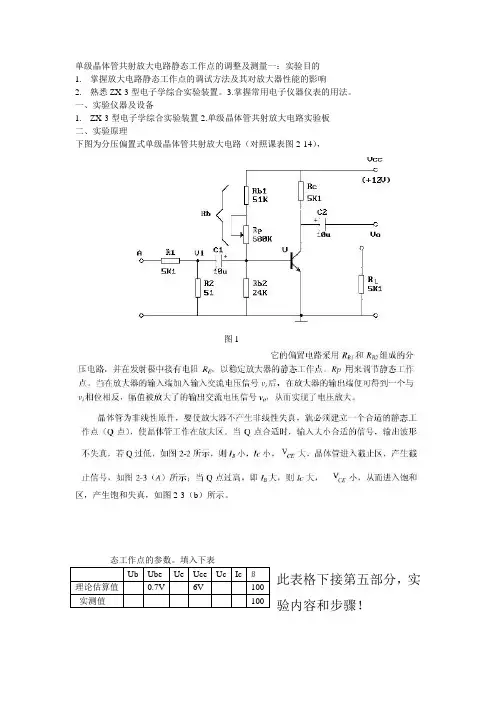

下图为分压偏置式单级晶体管共射放大电路（对照课表图2-14），
