H3C设备通过Console口登录设备的配置方法介绍

H3C设备通过Console口登录设备的配置方法介绍

???做网络配置交换机时一般都是通过Console口进行连接配置，但我们可能会如果有人随意修改设备配置是一件很麻烦的事了，那么我们有些时候需要在登录Console口时通过一些验证然后才能登录设备进行操作，那么下面我就介绍一下这些操作方法。

通过Console口进行本地登录是登录设备的最基本的方式，也是配置通过其他方式登录设备的基础。如图所示

通过在Console口用户界面下配置认证方式，可以对使用Console口登录的用户进行限制，以提高设备的安全性。Console口支持的认证方式有none、password和scheme三种。

???认证方式为none：表示下次使用Console口本地登录设备时，不需要进行用户名和密码认证、任何人都可以通过Console口登录到设备上，这种情况可能会带来安全隐患。

???认证方式为password：表示下次使用Console口本地登录设备时，需要进行密码认证、只有密码认证成功、用户才能登录到设备上

???认证方式为scheme：表示下次使用Console口登录设备时需要进行用户名和密码认证，用户名或密码错误，均会导致登录失败。用户认证又分为本地认证和远程认证，如果采用本地认证，则需要配置本地用户及相应参数；如果采用远程认证，则需要在远程认证服务器上配置用户名和密码。不同的认证方式下，Console口登录方式需要进行的配置不同。

1.?配置通过Console口登录设备时无需认证（None）

system-view?//进入系统视图

[H3C]user-interfaceconsole0?//进入Console口用户界面视图

[H3C-ui-console0]authentication-modenone?//设置登录用户的认证方式为不认证

用户通过Console口登录设备时无需认证登录界面 精心整理

2.配置通过Console口登录设备时采用密码认证（Password）

system-view?//进入系统视图

[H3C]user-interfaceconsole0?//进入Console口用户界面视图

[H3C-ui-console0]authentication-modepassword??//设置登录用户的认证方式为本地密码认证

[H3C-ui-console0]setauthenticationpassword{cipher|simple}password??//设置本地验证的密码(cipher密文，simple明文)

口登录设备时采用密码认证登录界面

3.配置通过Console口登录设备时采用AAA认证（Scheme）

system-view??//进入系统视图

[H3C-ui-console0]user-interfaceconsole0??//进入Console口用户界面视图

[H3C-ui-console0]authentication-modescheme??//设置登录用户的认证方式为通过认证方案认证

[H3C]quit

[H3C]local-useraaa?//建立并进入本地用户

[H3C-ui-console0]password{cipher|simple}password?//设置本地验证的密码(cipher密文，simple明文)

[H3C-ui-console0]?authorization-attributelevel3?//设置本地用户的命令级别

[H3C-ui-console0]?service-typeterminal?//设置本地用户的服务类型

口登录设备时AAA认证登录界面?

PS:?改变Console口属性后会立即生效，所以通过Console口登录来配置Console口属性可能在配置过程中发生连接中断，建议通过其他登录方式来配置Console口属性。若用户需要通过Console口再次登录设备，需要改变PC机上运行的终端仿真程序的相应配置，使之与设备上配置的Console口属性保持一致。

合集下载

h3c路由器命令

h3c路由器命令

H3C路由器命令

本文旨在介绍H3C路由器的常用命令及其用法，以帮助用户更好地管理和配置路由器。

登录路由器

H3C路由器提供两种登录方式：console与Telnet/SSH。

使用Console登录

要使用Console登录路由器，您需要通过串口线将计算机与路由器连接。然后，在终端模拟器（如SecureCRT）中，设置波特率为9600、数据位为8位、校验位为无、流控为无。连接成功后，您可以通过以下步骤登录路由器：

1. 打开终端模拟器，创建一个新的串口连接。

2. 在连接配置中，选择正确的串口。

3. 设置波特率为9600。

4. 单击连接按钮，开始与路由器建立连接。

5. 在终端中输入用户名和密码进行登录。

使用Telnet/SSH登录

要使用Telnet或SSH登录路由器，您首先需要确定您的计算机与路由器在同一网络中。然后，按照以下步骤进行登录：

1. 打开命令提示符或终端窗口。

2. 输入telnet 以使用Telnet登录，或输入ssh 以使用SSH登录。

3. 输入用户名和密码进行登录。

常用命令

下面列举了H3C路由器的一些常用命令及其用法。

显示命令

• display interface：显示接口信息，包括接口状态、速率、IP地址等。

• display routing-table：显示路由表信息，包括所有路由条目和对应的下一跳IP地址。

• display arp：显示ARP表，包括IP地址和对应的物理地址。

• display version：显示路由器版本信息。

• display current-configuration：显示当前的配置信息。 配置命令

• system-view：进入系统视图模式，用于对路由器进行全局配置。

• interface ：进入指定接口的接口视图模式。

• ip address ：配置接口的IP地址。

• quit：退出当前视图模式。

核心交换机初级配置教程

核心交换机初级配置教程

核心交换机初级配置教程

核心交换机初级配置教程

本教程以H3C交换机为例进行说明，实际应用中若遇到其他品牌的交换机，大体的配置流程都一样，细节处会有不同，届时请向供货商索取相关用户手册或请供货商提供技术支持。

一、设备登陆方法

交换机通常有通过Console口登陆设备、通过Telnet登陆设备、通过SSH登陆设备，以及通过Web登陆设备等登陆方式，缺省情况下只支持Console口登陆设备，其余登陆方式均需要另外配置。因此，在此只介绍通过Console口的登陆方式和配置方式。

通过Console登陆设备时，请按照以下步骤进行操作：

1、PC断电，因为PC串口不支持热拔插，请在断电情况下完成串口的拔插；

2、使用设备附带的配置口电缆连接PC和设备。将DB9插头连接PC，RJ45插头接入设备的Console口；

3、PC上电，在PC上运行PuTTY、SecureCRT等终端仿真程序与设备建立连接。打开终端仿真程序后，按如下要求设置终端参数：

●波特率：9600

●数据位：8

●停止位：1

●奇偶校验：无

●流量控制：无

4、设备上电，终端上显示设备启动自检信息，自检结束后提示用户键入回车，出现命令行提示符后即可键入命令来配置设备或查看设备状态。

二、常用指令

此处只介绍几种常用的指令，所有指令均可在设备的命令参考文档中查到。

1、system-view 用来从用户视图进入系统视图

2、display current-configuration

查看设备当前配置信息

3、vlan

vlan vlan-id 命令用来创建VLAN，并进入VLAN 视图。如果指定的VLAN 已存在，则直接进入该

VLAN 的视图。

vlan vlan-id-list 命令用来批量创建VLAN，保留VLAN 除外。

vlan all 命令用来批量创建VLAN 1～4094。

undo vlan 命令用来删除VLAN。

该指令在系统视图下使用。系统有一个缺省VLAN(VLAN1)，用户不能删除该缺省VLAN。

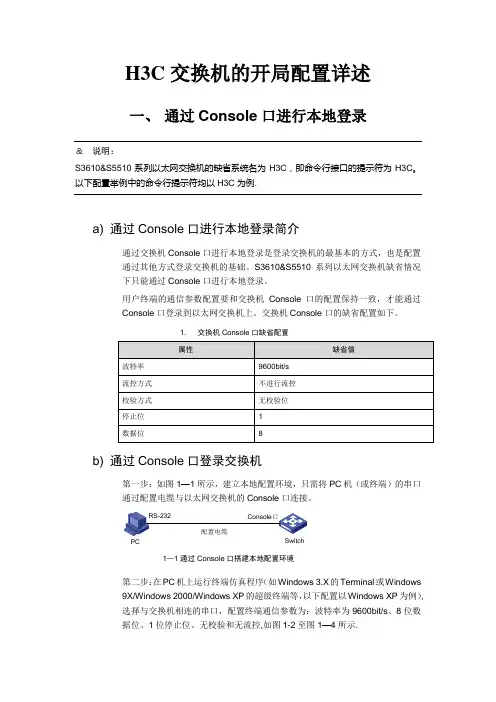

H3C交换机开局配置

H3C交换机开局配置

H3C交换机的开局配置详述

一、 通过Console口进行本地登录

＆ 说明：

S3610&S5510系列以太网交换机的缺省系统名为H3C，即命令行接口的提示符为H3C。以下配置举例中的命令行提示符均以H3C为例.

a) 通过Console口进行本地登录简介

通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。S3610&S5510系列以太网交换机缺省情况下只能通过Console口进行本地登录。

用户终端的通信参数配置要和交换机Console口的配置保持一致，才能通过Console口登录到以太网交换机上。交换机Console口的缺省配置如下。

1. 交换机Console口缺省配置

属性 缺省值

波特率 9600bit/s

流控方式 不进行流控

校验方式 无校验位

停止位 1

数据位

8

b) 通过Console口登录交换机

第一步：如图1—1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

PCSwitchRS-232配置电缆Console口

1—1通过Console口搭建本地配置环境

第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows

9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例）,选择与交换机相连的串口，配置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控,如图1-2至图1—4所示.

1—2新建连接

1-3连接端口配置

1—4端口通信参数配置

第三步:以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如）.

第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。需要帮助可以随时键入“？”，具体的配置命令请参考本手册中相关模块的内容。

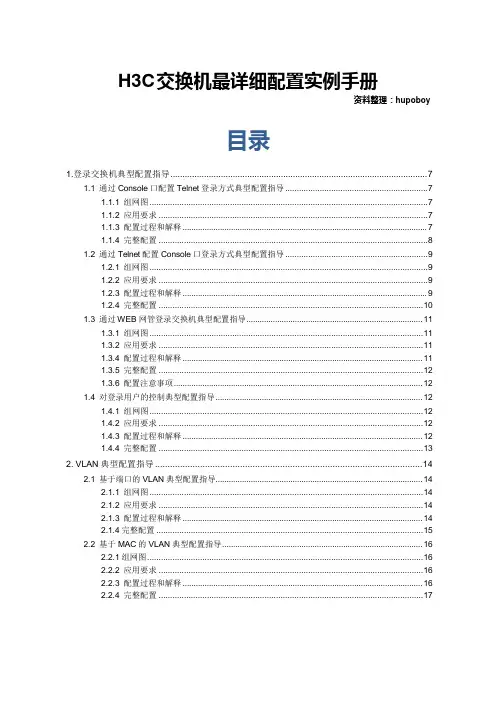

H3C交换机最详细配置实例手册
