辽湾水库除险加固后大坝渗流观测分析

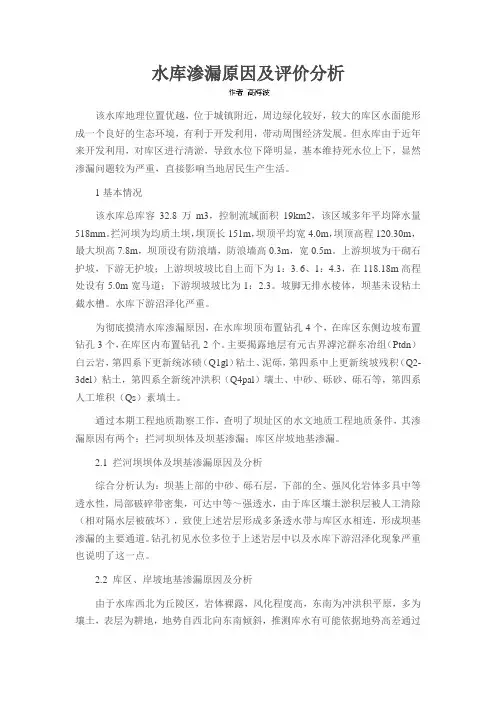

水库渗漏原因及评价分析该水库地理位置优越，位于城镇附近，周边绿化较好，较大的库区水面能形成一个良好的生态环境，有利于开发利用，带动周围经济发展。

但水库由于近年来开发利用，对库区进行清淤，导致水位下降明显，基本维持死水位上下，显然渗漏问题较为严重，直接影响当地居民生产生活。

1基本情况该水库总库容32.8万m3，控制流域面积19km2，该区域多年平均降水量518mm。

拦河坝为均质土坝，坝顶长151m，坝顶平均宽4.0m，坝顶高程120.30m，最大坝高7.8m，坝顶设有防浪墙，防浪墙高0.3m，宽0.5m。

上游坝坡为干砌石护坡，下游无护坡；上游坝坡坡比自上而下为1：3. 6、1：4.3，在118.18m高程处设有5.0m宽马道；下游坝坡坡比为1：2.3。

坡脚无排水棱体，坝基未设粘土截水槽。

水库下游沼泽化严重。

为彻底摸清水库渗漏原因，在水库坝顶布置钻孔4个，在库区东侧边坡布置钻孔3个，在库区内布置钻孔2个。

主要揭露地层有元古界滹沱群东冶组（Ptdn）白云岩，第四系下更新统冰碛（Q1gl）粘土、泥砾，第四系中上更新统坡残积（Q2-3del）粘土，第四系全新统冲洪积（Q4pal）壤土、中砂、砾砂、砾石等，第四系人工堆积（Qs）素填土。

通过本期工程地质勘察工作，查明了坝址区的水文地质工程地质条件，其渗漏原因有两个：拦河坝坝体及坝基渗漏；库区岸坡地基渗漏。

2.1 拦河坝坝体及坝基渗漏原因及分析综合分析认为：坝基上部的中砂、砾石层，下部的全、强风化岩体多具中等透水性，局部破碎带密集，可达中等～强透水，由于库区壤土淤积层被人工清除（相对隔水层被破坏），致使上述岩层形成多条透水带与库区水相连，形成坝基渗漏的主要通道。

钻孔初见水位多位于上述岩层中以及水库下游沼泽化现象严重也说明了这一点。

2.2 库区、岸坡地基渗漏原因及分析由于水库西北为丘陵区，岩体裸露，风化程度高，东南为冲洪积平原，多为壤土，表层为耕地，地势自西北向东南倾斜，推测库水有可能依据地势高差通过渗漏通道流失。

水库大坝加固技术及防渗措施问题探讨1. 引言水库是重要的水利工程，起着调节水量、蓄水、发电等重要作用。

由于大坝长期受到水压力和地下水位压力等因素的影响，会导致大坝发生裂缝、渗漏等问题，威胁到大坝的安全性和稳定性。

对水库大坝进行加固和防渗措施的研究具有重要意义。

本文将就水库大坝加固技术和防渗措施的问题进行探讨。

2. 水库大坝加固技术2.1 坝顶检查和修复进行大坝坝顶的检查。

通过对大坝坝顶的检查，可以找出和修复坝顶的问题，确保大坝的整体安全性。

可能的问题包括裂缝、腐蚀、结构不稳定等。

2.2 桩基加固对于存在桩基松动或变形的大坝，可以采取桩基加固的措施。

桩基加固的方法主要有加固桩的增设、桩基的加固增大以及桩内充填材料的加固等。

2.3 混凝土喷射加固混凝土喷射加固是一种常用的水库大坝加固技术。

通过将混凝土以高压喷射的方式注入到裂缝中，填充裂缝并增加大坝的整体强度。

混凝土喷射加固还可以提高大坝的防渗性能。

钢筋混凝土带加固是一种常用的水库大坝加固技术，主要用于加固裂缝较大的大坝。

通过在大坝表面加固带，并与大坝结构中的钢筋融合，增加大坝的整体强度。

3. 水库大坝防渗措施3.1 地下水位控制地下水位是影响大坝渗漏的重要因素之一。

通过对地下水位的控制，可以减少大坝的渗漏量。

一种常用的方法是通过建设排水系统，将地下水排出，降低地下水位。

3.2 渗漏裂缝修复水库大坝渗漏裂缝的修复可以采用多种方法，如注浆、喷射灌浆和填筑等。

注浆是指将注浆料注入到渗漏裂缝中，填充裂缝并阻止渗漏。

喷射灌浆是指将灌浆材料通过高压喷射的方式喷射到渗漏裂缝中，填充裂缝并阻止渗漏。

填筑是指将填充材料填充到渗漏裂缝中，阻止渗漏发生。

3.3 防渗材料的选择在进行大坝防渗措施时，要正确选择防渗材料。

常用的防渗材料有聚合物、沥青、乳胶等。

聚合物具有粘结力强、抗渗性好的特点；沥青具有耐渗性强的特点；乳胶具有粘结性好、抗渗性能强的特点。

4. 结论水库大坝加固技术和防渗措施是确保水库大坝安全的重要手段。

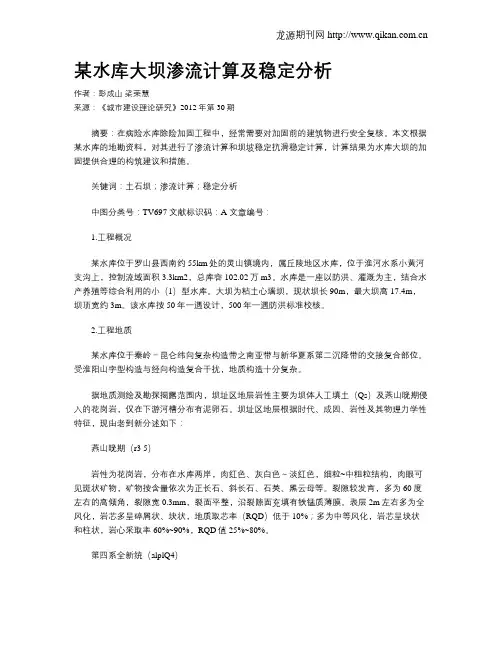

某水库大坝渗流计算及稳定分析作者：彭成山梁荣慧来源：《城市建设理论研究》2012年第30期摘要：在病险水库除险加固工程中，经常需要对加固前的建筑物进行安全复核。

本文根据某水库的地勘资料，对其进行了渗流计算和坝坡稳定抗滑稳定计算，计算结果为水库大坝的加固提供合理的构筑建议和措施。

关键词：土石坝；渗流计算；稳定分析中图分类号：TV697 文献标识码：A 文章编号：1.工程概况某水库位于罗山县西南约55km处的灵山镇境内，属丘陵地区水库，位于淮河水系小黄河支沟上，控制流域面积3.3km2，总库容102.02万m3。

水库是一座以防洪、灌溉为主，结合水产养殖等综合利用的小（1）型水库。

大坝为粘土心墙坝，现状坝长90m，最大坝高17.4m，坝顶宽约3m。

该水库按50年一遇设计，500年一遇防洪标准校核。

2.工程地质某水库位于秦岭－昆仑纬向复杂构造带之南亚带与新华夏系第二沉降带的交接复合部位。

受淮阳山字型构造与经向构造复合干扰，地质构造十分复杂。

据地质测绘及勘探揭露范围内，坝址区地层岩性主要为坝体人工填土（Qs）及燕山晚期侵入的花岗岩，仅在下游河槽分布有泥卵石。

坝址区地层根据时代、成因、岩性及其物理力学性特征，现由老到新分述如下：燕山晚期（r3 5）岩性为花岗岩，分布在水库两岸，肉红色、灰白色～淡红色，细粒~中粗粒结构，肉眼可见斑状矿物，矿物按含量依次为正长石、斜长石、石英、黑云母等。

裂隙较发育，多为60度左右的高倾角，裂隙宽0.3mm，裂面平整，沿裂隙面充填有铁锰质薄膜。

表层2m左右多为全风化，岩芯多呈碎屑状、块状，地质取芯率（RQD）低于10%；多为中等风化，岩芯呈块状和柱状，岩心采取率60%~90%，RQD值25%~80%。

第四系全新统（alplQ4）岩性为泥卵石，分布在下游河槽内，卵石成分主要为安山岩、花岗岩，灰绿色，灰黄色，多呈次圆状，粒径一般3~5cm，最大10cm左右，含量50%左右，泥质充填，结构较松散。

水库大坝渗流监测中水位（渗流量）迟后时间计算1 说明水库大坝渗流监测中测压管水位或渗流量相对与库水位来说，一般都存在迟后时间，在实际分析中大多由库水位与渗压水位或渗流量的过程线图采用直观观测法确定，本程序（VB6.0）采用逐步回归分析方法计算测压管迟后时间，减少了认为判断中的主观性，同时精度也得到较大提高。

在分析计算前应首先对观测数据中粗差以及错误测值进行修正以提高计算精度。

2 使用时间单位为：天，设定最长时长为1000天（可修改）。

2.1建立数据文件在E盘根目录下建立如下数据文本文件：“E:\测压管数据.TXT”2.1 运行打开EXE程序，点“读取TXT数据”运行程序：运行结果为：3 结果分析观测图中库水位与观测数据二者的相关系数曲线：看计算成果是否合理，人工决定采用与否。

附源程序代码vb6.0：（供大家参考）Private Sub Command1_Click()Dim RIQI(1000), KUSHUIWEI(1000), GUANSHUIWEI(1000), X(1000), H(1000), G(1000), n%, j%Open "E:\测压管数据.txt" For Input As #1Picture1.Print "日期:";While RIQI(n) <> "END" 'Not EOF(1)n = n + 1Input #1, RIQI(n)Picture1.Print RIQI(n);WendPicture1.PrintPicture1.Print "库水位:";n = 0While KUSHUIWEI(n) <> "END"n = n + 1Input #1, KUSHUIWEI(n)Picture1.Print KUSHUIWEI(n);WendPicture1.PrintPicture1.Print "管水位:";n = 0While GUANSHUIWEI(n) <> "END"n = n + 1Input #1, GUANSHUIWEI(n)Picture1.Print GUANSHUIWEI(n);WendClose #1X(0) = X(1)For i = 1 To n - 1X(i) = 1 + RIQI(i) - RIQI(1)Picture2.Print X(i);Next i'以上为赋值内容------------------------------For i = 1 To n - 2For j = X(i) To X(i + 1)H(j) = (KUSHUIWEI((i + 1)) - KUSHUIWEI((i))) / (X(i + 1) - X(i)) * (j - X(i)) + KUSHUIWEI(i)G(j) = (GUANSHUIWEI((i + 1)) - GUANSHUIWEI((i))) / (X(i + 1) - X(i)) * (j - X(i)) + GUANSHUIWEI(i)Next iPicture5.Scale (-0.05 * X(n - 1), H(n - 1) * 1.1)-(X(n - 1) * 1.1, G(n - 1) * 0.85) '定义左上角-右下角坐标DrawWidth = 3For i = 2 To X(n - 1)Picture5.Line (i - 1, H(i - 1))-(i, H(i)), vbBluePicture5.Line (i - 1, G(i - 1))-(i, G(i)), vbRedNext iPicture5.Line (-X(n - 1) * 0.05, Int(G(n - 1) * 0.9))-(X(n - 1) * 1.015, Int(G(n- 1) * 0.9)), , BF '画X轴Picture4.Print "时间：天"Picture5.Line (0, Int(H(n - 1) * 1.05))-(-0.1, Int(G(n - 1) * 0.85)), , BF '画Y轴Picture4.Print "高程：M"'以上对不连续观测值进行插值计算---------------Picture4.Scale (-0.05 * X(n - 1), 1.2)-(X(n - 1) * 1.2, -1.3) '定义左上角-右下角坐标DrawWidth = 3For i = -1 To 1 Step 0.1Picture4.Line (X(n - 1), i)-(-0.03 * X(n - 1), i), vbGreenPicture4.Print Format(i, "0.0")Next iIf X(n - 1) < 1000 Then JJ = 50If X(n - 1) < 500 Then JJ = 20If X(n - 1) < 100 Then JJ = 5If X(n - 1) < 50 Then JJ = 5If X(n - 1) < 10 Then JJ = 1For j = 0 To (X(n - 1)) Step JJPicture4.Line (j + 1, 1)-(j + 1, -1), vbGreenPicture4.Print jNext jPicture4.Print " 迟后时间：天"Picture4.Line (-2, 0)-(X(n - 1), -0.001), , BF '画X轴Picture4.Line (0, -1.2)-(-0.001, 1.2), , BF '画Y轴Picture4.Print "相关系数r"'以下开始计算R=----------For j = 0 To X(n - 1) * 0.75XE = 0YE = 0X2 = 0XY = 0For i = 1 To X(n - 1) - jXE = XE + G(i + j)YE = YE + H(i)X2 = X2 + G(i + j) * G(i + j)Y2 = Y2 + H(i) * H(i)XY = XY + G(i + j) * H(i)Next iDim LXX!, LYY!LXY = XY - XE * YE / (X(n - 1) - j)LXX = X2 - XE * XE / (X(n - 1) - j)LYY = Y2 - YE * YE / (X(n - 1) - j)R = LXY / (LXX * LYY) ^ 0.5If j > 0 Then Picture4.Line (j - 1, R1)-(j, R) R1 = RIf R > RMAX ThenRMAX = RCHSJ = jEnd IfNext jPicture4.Circle (CHSJ, RMAX), 2.5, vbRedPicture4.Print "TIME="; CHSJText1.Text = CHSJEnd Sub‘窗口设计如下图所示：。
