二氧化氯发生器操作注意事项

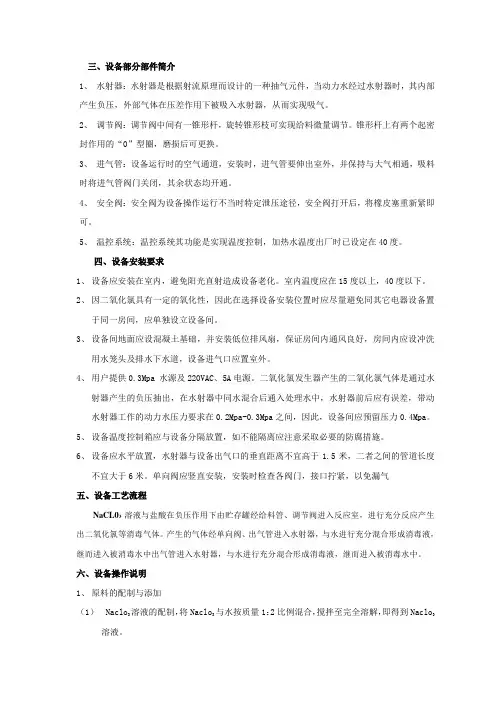

三、设备部分部件简介

1、 水射器：水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。

2、 调节阀：调节阀中间有一锥形杆，旋转锥形枝可实现给料微量调节。锥形杆上有两个起密封作用的“0”型圈，磨损后可更换。

3、 进气管：设备运行时的空气通道，安装时，进气管要伸出室外，并保持与大气相通，吸料时将进气管阀门关闭，其余状态均开通。

4、 安全阀：安全阀为设备操作运行不当时特定泄压途径，安全阀打开后，将橡皮塞重新紧即可。

5、 温控系统：温控系统其功能是实现温度控制，加热水温度出厂时已设定在40度。

四、设备安装要求

1、 设备应安装在室内，避免阳光直射造成设备老化。室内温度应在15度以上，40度以下。

2、 因二氧化氯具有一定的氧化性，因此在选择设备安装位置时应尽量避免同其它电器设备置于同一房间，应单独设立设备间。

3、 设备间地面应设混凝土基础，并安装低位排风扇，保证房间内通风良好，房间内应设冲洗用水笼头及排水下水道，设备进气口应置室外。

4、 用户提供0.3Mpa 水源及220VAC、5A电源。二氧化氯发生器产生的二氧化氯气体是通过水射器产生的负压抽出，在水射器中同水混合后通入处理水中，水射器前后应有误差，带动水射器工作的动力水压力要求在0.2Mpa-0.3Mpa之间，因此，设备间应预留压力0.4Mpa。

5、 设备温度控制箱应与设备分隔放置，如不能隔离应注意采取必要的防腐措施。

6、 设备应水平放置，水射器与设备出气口的垂直距离不宜高于1.5米，二者之间的管道长度不宜大于6米。单向阀应竖直安装，安装时检查各阀门，接口拧紧，以免漏气

五、设备工艺流程

NaCL03溶液与盐酸在负压作用下由贮存罐经给料管、调节阀进入反应室，进行充分反应产生出二氧化氯等消毒气体。产生的气体经单向阀、出气管进入水射器，与水进行充分混合形成消毒液，继而进入被消毒水中出气管进入水射器，与水进行充分混合形成消毒液，继而进入被消毒水中。

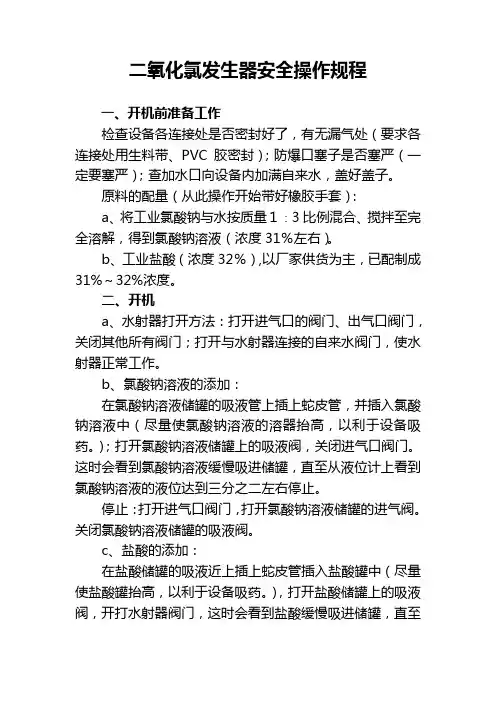

二氧化氯发生器安全操作规程

一、开机前准备工作

检查设备各连接处是否密封好了，有无漏气处（要求各连接处用生料带、PVC胶密封）；防爆口塞子是否塞严（一定要塞严）；查加水口向设备内加满自来水，盖好盖子。

原料的配量（从此操作开始带好橡胶手套）：

a、将工业氯酸钠与水按质量１∶3比例混合、搅拌至完全溶解，得到氯酸钠溶液（浓度31％左右）。

b、工业盐酸（浓度32％）,以厂家供货为主，已配制成31%～32%浓度。

二、开机

a、水射器打开方法：打开进气口的阀门、出气口阀门，关闭其他所有阀门；打开与水射器连接的自来水阀门，使水射器正常工作。

b、氯酸钠溶液的添加：

在氯酸钠溶液储罐的吸液管上插上蛇皮管，并插入氯酸钠溶液中（尽量使氯酸钠溶液的溶器抬高，以利于设备吸药。）；打开氯酸钠溶液储罐上的吸液阀，关闭进气口阀门。这时会看到氯酸钠溶液缓慢吸进储罐，直至从液位计上看到氯酸钠溶液的液位达到三分之二左右停止。

停止：打开进气口阀门，打开氯酸钠溶液储罐的进气阀。关闭氯酸钠溶液储罐的吸液阀。

c、盐酸的添加：

在盐酸储罐的吸液近上插上蛇皮管插入盐酸罐中（尽量使盐酸罐抬高，以利于设备吸药。），打开盐酸储罐上的吸液阀，开打水射器阀门，这时会看到盐酸缓慢吸进储罐，直至从液位计上看到盐酸液位到三分之二左右停止。

停止：打开进气口阀门，打开盐酸储罐的进气阀，关闭盐酸储罐的吸液阀。

d、泵的使用：

接通电源，打开电源开关，这时电源指示灯亮起，温控仪开始工作，设定温度40度，拨回测量即可。设备开始自动加温（以后不再设定温度）；打开氯酸钠溶液阀、盐酸阀（在设备储罐后面）；把两台计量泵上的流量调节阀都调到100％，拧开两台计量泵排气阀。

氯酸钠泵运行：在控制面板上按氯酸钠泵运行，这时计量泵开始加药，看到计量泵的排气管只有药而无气泡时，关闭计量泵排气管阀门，然后把计量泵流量阀慢慢调到30％左右。

====Word行业资料分享--可编辑版本--双击可删====

源-于-网-络-收-集 二氧化氯发生器操作规程

（一）使用前的准备和检查

1、使用前应检查的事项

（1）将所有排污阀关闭，将排水口也关闭

（2）打开安全阀（橡胶塞），从安全阀口向设备加大约10升自来水，加完水后将安全阀复位（即将橡胶塞塞紧）。

注意：只是新机第一次开机时才有此项操作。

（3）从加水口给设备加满自来水。

2、原料的配制与添加：

（1）氯酸钠溶液的配制：将氯酸钠与水按1：2（重量比）比例混合，

（例如：1公斤氯酸钠加2公斤水）搅拌至完全溶解即可。

（2）氯酸钠溶液的添加；打开动力水，将水压调至0.3MPa，使水射器正常工作。将塑料软管的一端与氯酸钠吸料口相连，另一端放入氯酸钠溶液中，打开氯酸钠联通阀，关闭消毒液出口阀门，设备即开始自动吸料。从原料箱液位管观察液位，当原料加满时，先关闭氯酸钠联通阀，打开消毒液出口阀门，把软管从氯酸钠溶液中提起，软管中不要残留液体，也不要使软管折叠，应使氯酸钠原料箱与大气相通。

（3）盐酸的添加：

设备要求盐酸浓度为31%。在水射器正常工作情况下，将塑料软管的一端与盐酸吸料口相连，将另一端插入盐酸中，打开盐酸联====Word行业资料分享--可编辑版本--双击可删====

源-于-网-络-收-集 通阀，关闭消毒液出口阀门，设备即开始吸盐酸。从盐酸液位计观察液位，当原料加满时，先关闭盐酸联通阀，打开消毒液出口阀门，把软管从盐酸中提起，软管中不要残留液体，也不要使软管折叠，应使盐酸原料箱与大气相通。

注意：两个原料箱不能混用，即盐酸箱只能装盐酸，氯酸钠箱只能装氯酸钠，否则会出现严重事故。两根吸料塑料软管也不能混用。

（二）设备运行

1、启动

打开设备电源开关（第一次开机正常现象是：只有电源指示灯和加热指示灯亮）

—0.4MPa）使水射器正常工作。确认消毒液出口阀门是开启状态后（这时设备内应有鼓泡声），分别打开氯酸钠滴加阀和盐酸滴加阀下面的球阀，再分别调节氯酸钠滴加阀和盐酸滴加阀顶上的调节旋钮，使原料呈滴状投加，滴加的快慢可任意调节，过一段时间后，可以看到水射器里呈黄绿色，则设备运行正常。

二氧化氯发生器操作规程

二氧化氯发生器操作规程

一．使用原料要求

氯酸钠：应符合国家标准《GB1618-1995 工业用氯酸钠》一等品的要求。

盐酸：应符合国家标准《GB320-2006 工业合成盐酸》的要求。

严禁使用废酸，尤其是内含有机物、油脂及氢氟酸的工业副产酸。浓度≥31%；密度1160kg/m3.

配置的氯酸钠溶液：浓度:33%；密度：1260g/L（20℃）；清澈液体，无固体残渣。

二.设备型号及运行参数

1、发生器型号：HTF2000-5000(HTF指华特复合二氧化氯发生器；2000指采用华特2000控制器；5000为额定每小时有效氯产量5000g)

2、二氧化氯发生器原料投加比例：盐酸（31%）：氯酸钠溶液（33%）=1:1

3、二氧化氯发生器运行成本：产生1g有效氯需99%的氯酸钠0.63g,31%盐酸

1.76g.

4、二氧化氯发生器运行参数：动力水压力≥0.20MPa；反应温度：78℃；

5、化料器规格型号：HLQ-100(HLQ指化料器代号；100指化料器指定刻度线处可装水200kg,溶解氯酸钠为100kg).

三.发生器的组成及原理

1.发生器组成：发生器由供料系统、反应系统、吸收系统、加热系统、安全系统、控制系统等系统。

注：发生器液位管的名称：左水右反应即面对设备左边是设备水套的液位管，右边是设备反应室的液位，设备后面有排污阀2只（下面为反应器排污阀；上部为夹套排水阀） 2.工作原理：该设备使用的原料是33%的氯酸钠溶液和31%的工业合成盐酸，通过供料系统计量泵输送到反应室内，在一定的温度下充分反应，再通过吸收系统水射器把产生的气体抽走，混合在动力水中形成消毒液至待消毒的水中。

3.二氧化氯发生器化学反应方程式

2NaCLO3+4HCl＝2Clo2+2NaCl+2H2O+CL2

4.二氧化氯发生器发生器结构示意图

四.操作规程

（一）开车前检查

开车前，应对二氧化氯发生器的水射器压力水管线、化学原料输送管线、二氧化氯投加管线、化料器及阀门、电器、仪表、液位计等方面全面检查，检查范围如下：
