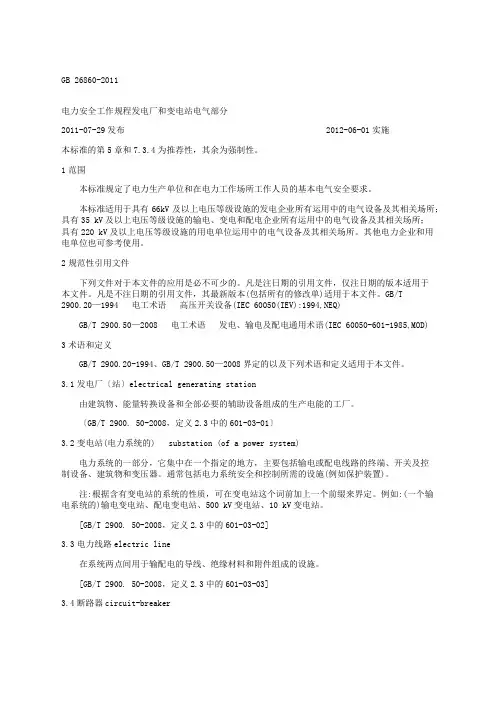

GB 26860-2011
电力安全工作规程发电厂和变电站电气部分
2011-07-29发布 2012-06-01实施
本标准的第5章和7.3.4为推荐性，其余为强制性。
1范围
本标准规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。
本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35 kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220 kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。其他电力企业和用电单位也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T
2900.20—1994 电工术语 高压开关设备(IEC 60050(IEV):1994,NEQ)
GB/T 2900.50—2008 电工术语 发电、输电及配电通用术语(IEC 60050-601-1985,MOD)
3术语和定义
GB/T 2900.20-1994、GB/T 2900.50—2008界定的以及下列术语和定义适用于本文件。
3.1发电厂〔站〕electrical generating station
由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。
〔GB/T 2900. 50-2008，定义2.3中的601-03-01〕
3.2变电站(电力系统的) substation (of a power system)
电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施(例如保护装置)。
1 范围
2 规范性引用文件
3 术语和定义
3.1 发电厂[站]由建筑、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。
3.2 变电站（电力系统的）
电力系统的一部分，它集中在一人指定的地方，主要包括输电和配电线路的终端、开头及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如保护装置）。
3.3电力线路：在系统两点间用于输配电的导线、绝缘材料和附件组成的设施。
3.4断路器：能关合、承载、开断运行回路正常电流、也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备，也称开关。
3.5隔离开关：在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
3.6低［电］压
用于配电的交流电力系统中1000V及其以下的电压等级。
3.7高［电］压
① 通常指超过低压的电压等级。
② 特定情况下，指电力系统中输电的电压等级。
3.8运用中的电气设备 全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
4 作业要求
4.1 工作人员
4.1.1 经医师鉴定，无妨碍工作的病症（体格检查至少每两年一次）。
4.1.2 具备必要的安全生产知识和技能，从事电气作业的人员应掌握触电急救等救护法。
4.1.3 具备必要的电气知识和业务技能，熟悉电气设备及其系统。
4.2 作业现场
4.2.1 作业现场的生产条件、安全设施、作业机具和安全工器具等应符合国家或行业标准规定的要求，安全工器具和劳动防护用品在使用前应确认合格、齐备。
4.2.2 经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应指定专人经常检查、补充或更换。
4.3 作业措施
4.3.1 在电气设备上工作应有保证安全的制度措施，可包含工作申请、工作布置、书面安全要求、工作许可、工作监护，以及工作间断、转移和终结等工作程序。

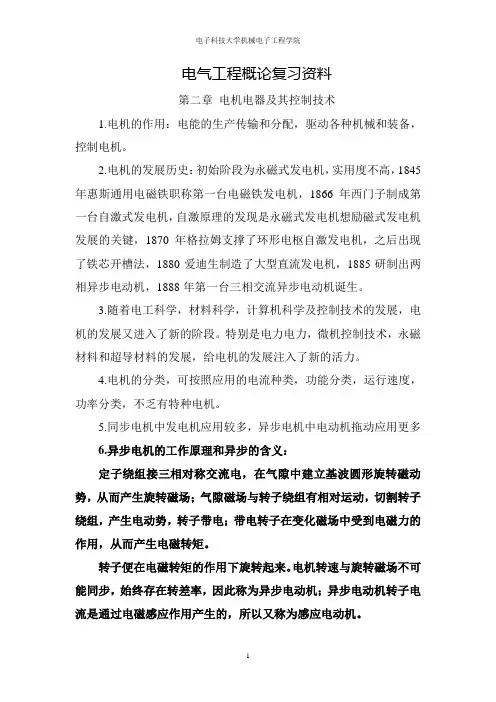

电子科技大学机械电子工程学院
1 电气工程概论复习资料
第二章 电机电器及其控制技术
1.电机的作用：电能的生产传输和分配，驱动各种机械和装备，控制电机。
2.电机的发展历史：初始阶段为永磁式发电机，实用度不高，1845年惠斯通用电磁铁职称第一台电磁铁发电机，1866年西门子制成第一台自激式发电机，自激原理的发现是永磁式发电机想励磁式发电机发展的关键，1870年格拉姆支撑了环形电枢自激发电机，之后出现了铁芯开槽法，1880爱迪生制造了大型直流发电机，1885研制出两相异步电动机，1888年第一台三相交流异步电动机诞生。
3.随着电工科学，材料科学，计算机科学及控制技术的发展，电机的发展又进入了新的阶段。特别是电力电力，微机控制技术，永磁材料和超导材料的发展，给电机的发展注入了新的活力。
4.电机的分类，可按照应用的电流种类，功能分类，运行速度，功率分类，不乏有特种电机。
5.同步电机中发电机应用较多，异步电机中电动机拖动应用更多
6.异步电机的工作原理和异步的含义：
定子绕组接三相对称交流电，在气隙中建立基波圆形旋转磁动势，从而产生旋转磁场；气隙磁场与转子绕组有相对运动，切割转子绕组，产生电动势，转子带电；带电转子在变化磁场中受到电磁力的作用，从而产生电磁转矩。
转子便在电磁转矩的作用下旋转起来。电机转速与旋转磁场不可能同步，始终存在转差率，因此称为异步电动机；异步电动机转子电流是通过电磁感应作用产生的，所以又称为感应电动机。 电子科技大学机械电子工程学院
2 7.同步电机选取：转子强度和固定转子绕组考虑，用隐极同步电机（气隙均匀，转子圆柱形），当转子速度和离心力较小时，采用凸极同步电机（不均匀，极弧范围气隙小，极间部分气隙大）。
8.永磁无刷电动机分为方波驱动和正弦波驱动，随着稀土永磁材料技术，电力电子技术，计算机控制技术，和微电机制造工艺的提升，使得该电机发展及性能不断提高。
9.对起动、调速及制动没有特殊要求时（水泵、通风机、输送机、传送带），选用笼型电机；对重载起动的机械（起重机、卷扬机、锻压机及重型机械），选用绕线转子电机。对功率较大且连续工作的机械，当在技术经济上合理时，选用同步电机。

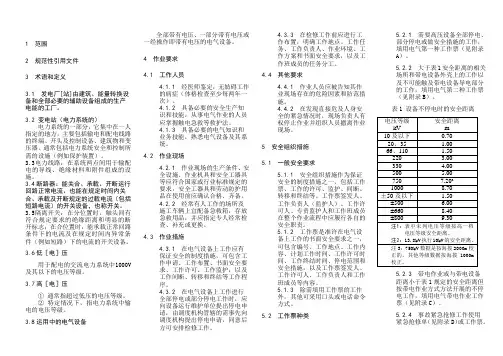

电力安全工作规程 发电厂和变电站电气部分
GB 26860-2011
1 范围
本标准规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。
本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。其他电力企业和用电单位也可参考使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.20-1994 电工术语高压开关设备（IEC 60050(IEV):1994,NEQ）
GB/T 2900.50-2008 电工术语 发电、输电及配电 通用术语（IEC
60050-601-1985,MOD）
3 术语和定义
GB/T 2900.2O—1994、GB/T 2900.50—2008界定的以及下列术语和定义适用于本文件。 3.1 发电厂[站] electrical generating station
由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。
[GB/T 2900.50-2008,定义2.3中的601-03-01]
3.2 变电站（电力系统的） substation（of a power system）
电力系统的一部分,它集中在一个指定的地方,主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如保护装置）。
注:根据含有变电站的系统的性质,可在变电站这个词前加上一个前缀来界定。例如:（一个输电系统的）输电变电站、配电变电站、500kV变电站、10kV变电站。
[GB/T 2900.50—2008,定义2.3中的601-03-02]
