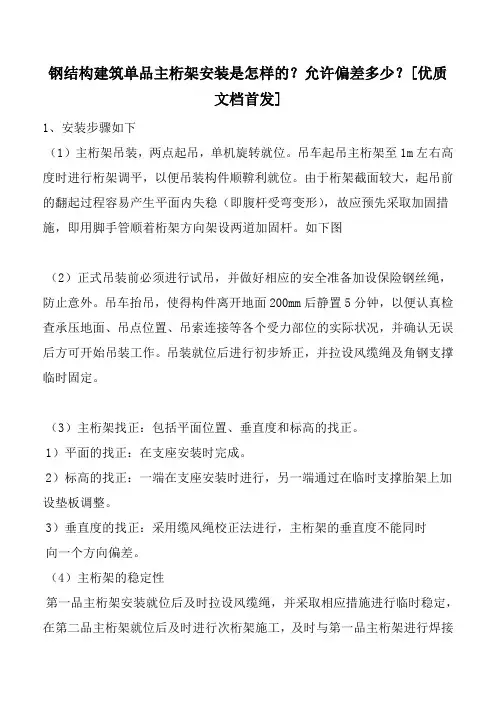

钢结构建筑单品主桁架安装是怎样的？允许偏差多少？[优质文档首发]1、安装步骤如下（1）主桁架吊装，两点起吊，单机旋转就位。
吊车起吊主桁架至1m左右高度时进行桁架调平，以便吊装构件顺鞥利就位。
由于桁架截面较大，起吊前的翻起过程容易产生平面内失稳（即腹杆受弯变形），故应预先采取加固措施，即用脚手管顺着桁架方向架设两道加固杆。
如下图（2）正式吊装前必须进行试吊，并做好相应的安全准备加设保险钢丝绳，防止意外。
吊车抬吊，使得构件离开地面200mm后静置5分钟，以便认真检查承压地面、吊点位置、吊索连接等各个受力部位的实际状况，并确认无误后方可开始吊装工作。
吊装就位后进行初步矫正，并拉设风缆绳及角钢支撑临时固定。
（3）主桁架找正：包括平面位置、垂直度和标高的找正。
1）平面的找正：在支座安装时完成。
2）标高的找正：一端在支座安装时进行，另一端通过在临时支撑胎架上加设垫板调整。
3）垂直度的找正：采用缆风绳校正法进行，主桁架的垂直度不能同时向一个方向偏差。
（4）主桁架的稳定性第一品主桁架安装就位后及时拉设风缆绳，并采取相应措施进行临时稳定，在第二品主桁架就位后及时进行次桁架施工，及时与第一品主桁架进行焊接固定。
（5）按照第一品顺序安装相邻桁架（6）次桁架的安装需在相邻两榀主桁架焊接完成后进行（7）依次完成施工区域内主次桁架的安装，直至完成单区域内主次桁架安装、焊接工作并进行全面检查，符合设计规范要求。
内部节点展示2、钢桁架安装的允许偏差见表注：项目中的尺寸以㎜为单位。
3、焊缝外观检验允许偏差或质量标准见表注：焊缝无损检测，设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求：（1）一级焊缝应进行100%的检查，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》（GB 11345）B级检验的Ⅱ级及Ⅱ以上；（2）二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》（GB 11345）B级检验的Ⅲ级及Ⅲ以上；结语：任何一个人，都要必须养成自学的习惯，即使是今天在学校的学生，也要养成自学的习惯，因为迟早总要离开学校的！自学，就是一种独立学习，独立思考的能力。
目录1. 编制依据 ....................................................................................... - 3 -2. 工程概况 ....................................................................................... - 3 -3. 本方案适用范围 ........................................................................... - 4 -4. 总体施工方案 ............................................................................... - 5 -4.1. 施工计划 ........................................................................... - 5 -4.2. 施工方案 ........................................................................... - 5 -4.3. 人员及机具配置................................................................ - 5 -5. 施工步骤及工艺流程.................................................................... - 7 -5.1. 施工步骤 ........................................................................... - 7 -5.2. 工艺流程 ........................................................................... - 8 -6. 施工方法 ....................................................................................... - 8 -6.1. 临时拼装平台及支撑安装 ................................................ - 8 -6.2. 桁架拼装 ......................................................................... - 10 -6.3. 桁架吊装及安装.............................................................. - 13 -6.4. 钢桁架安装测量.............................................................. - 17 -6.5. 吊车选型 ......................................................................... - 18 -7. 安全控制措施 ............................................................................. - 22 -8. 安全生产应急预案...................................................................... - 24 -9. 质量控制措施 ............................................................................. - 28 -9.1. 构件连接与固定.............................................................. - 28 -9.2. 检查验收 ......................................................................... - 29 -9.3. 保证项目 ......................................................................... - 33 -9.4. 基本项目 ......................................................................... - 33 -10. 进度保证措施 ........................................................................... - 33 -11. 环境保护措施 ........................................................................... - 34 -钢结构桁架施工专项施工方案1.编制依据1.施工图纸2.《建筑结构荷载规范》（GB 50009-2012）3.《钢结构工程施工规范》（GB50755-2012）4.《钢结构工程施工质量验收标准》（GB50205-2020）5.《钢结构焊接规范》（GB 50661-2011）6.《高层民用建筑钢结构技术规程》（JGJ 99-2015）7.《建筑工程施工质量验收统一标准》（GB50300-2013）8.《气焊、手工电弧焊及气体保护焊焊接坡口的基本形式与尺寸》（GB/T985.1-2008）2.工程概况本工程桁架为悬挑式钢结构桁架，桁架杆件采用箱型截面。
钢结构错列桁架体系结构分析与设计方法钢结构错列桁架体系结构分析与设计方法一、引言随着城市化的不断推进和建筑技术的不断发展，高层建筑、桥梁、工业厂房等大跨度结构的需求日益增长。
而钢结构由于其高强度、轻质、施工速度快等特点，逐渐成为这些大跨度结构的首选材料。
在钢结构设计中，错列桁架体系作为一种常用且有效的结构形式，广泛应用于各类工程项目中。
本文旨在介绍钢结构错列桁架体系的结构分析与设计方法。
二、错列桁架体系的结构特点与组成原理错列桁架体系是由水平、纵向两种方向错列布置的桁架组成的结构系统。
其主要结构特点如下：1. 桁架的错位布置可以提高结构整体刚度和强度，增强结构的稳定性和承载能力。
2. 由于错列桁架体系中的桁架构件呈交叉布置，可以提高结构的空间利用率，减少投影面积，从而降低风载和地震作用对结构的影响。
3. 错列桁架体系的组成原理是将主桁架和副桁架错开布置，主副桁架之间通过铰链连接。
主副桁架的布置位置和比例可以根据具体工程要求进行设计，以满足结构的刚度和稳定性要求。
三、错列桁架体系的结构分析方法1. 初始条件及假设：在进行错列桁架体系的结构分析时，需要先确定一些初始条件和假设。
如结构的载荷情况、材料性能、节点连接方式等。
同时，还需根据具体工程要求做出一些简化假设，如桁架构件的轴心线可视为直线等。
2. 结构整体的静力平衡方程：根据结构整体的静力平衡条件，可以得到错列桁架体系的受力平衡方程，进而求解结构的受力状态。
其中，包括主桁架和副桁架的轴力、弯矩以及节点的位移等。
3. 结构的刚度计算：对于错列桁架体系，其刚度主要包括整体刚度和局部刚度两部分。
整体刚度可以通过受力平衡方程计算得到，而局部刚度则需要分析各桁架构件的刚度特性。
在计算局部刚度时，可采用基本静力学原理，例如应变能原理等。
4. 结构的稳定性分析：由于错列桁架体系中的桁架构件呈交叉布置，使得结构在承受荷载时容易出现局部屈曲和整体失稳的情况。
因此，需要对结构的稳定性进行分析。
钢结构交错桁架体系的高等分析屋面板楼面板楼面板柱 柱柱H H H HH H H H HR=2HD/L R R R 2R2R V=2H V=6H V=2H V=4H V=4H V=6HV=2H V=2HLD钢结构交错桁架体系的应用美国纽约的Clayton停车场公寓总层数为11层，桁架跨度为60英尺（18.28米），楼板采用10英寸（254毫米）厚的混凝土楼板；美国康涅狄格州Marriott旅馆总层数为24层，楼板采用8英寸（203.2毫米）厚的预应力混凝土楼板；美国拉斯维加斯Aladdin饭店总层数为38层，桁架高度为9英尺，跨度为63英尺4英寸，桁架空腹节间的长度为9英尺7英寸，楼板采用8英寸厚的混凝土预制板；加拿大的虹谷旅馆，建筑平面为52米×17米，地上24层采用钢结构，桁架跨度为16.52米，层高为2.8米；韩国Shangrila旅馆，地上41层，桁架跨度为20.6米；另外，美国加利福尼亚的Sierra Point旅馆，纽约的Tower on the Park，新泽西州的Riverview Senior Housing等建筑中均采用了交错桁架结构体系。
周绪红教授带领的课题组对1个14层交错桁架结构的缩尺模型（缩尺比例为1:8）进行试验，以考察交错桁架结构的荷载－位移曲线、极限承载力、应变分布、延性以及结构的最终破坏形态。
由兰州大学主编的《交错桁架钢结构体系技术规程》即将完稿。
钢结构交错桁架体系的高等分析方法影响结构性能的主要因素可分为两类：1.几何非线性；2.材料非线性。
几何非线性影响主要有：二阶效应和几何缺陷。
材料非线性影响主要有：构件截面的塑性发展和残余应力。
高等分析方法是一种比较精确的结构整体二阶弹塑性全过程分析方法。
它充分考虑了几何非线性、材料非线性和几何缺陷等影响结构稳定性和极限承载力的重要因素，直接考虑构件之间的相互作用，能够描述结构系统的非弹性内力重分布，能够比较真实地反映结构在荷载作用下的内力和变形状态，准确评估结构的极限承载力和破坏模式算例１：某混合交错桁架结构建筑，层数为六层，层高为3m，房屋总长度为42m，柱距为6m，跨度为12.5m，柱子采用HW300×300×10×15的H型钢，弦杆采用HM300×200×8×12的H型钢，竖腹杆采用工字钢I25a，斜腹杆采用角钢2L125×8，楼层荷载设计值为7.2KN/m2，从结构中取一榀横向框架，分别运用本文介绍的改进塑性铰法和ANSYS计算的轴力如下图所示，图中括号内为运用ANSYS分析的结果，轴力单位为KN结论：由图可知，运用本文介绍的改进塑性铰法计算的交错桁架结构体系的轴力与ANASYS计算的轴力二者相差很小。
《钢结构》自学进度表-----2014级水工专业课程名称：钢结构学年第学期教材版本：中国电力出版社（第三版）自学学时学时1、测验卷做好后务必于集中上课时直接交给函授站班主任,由函授站统一集中寄给河海大学老师批改、评分。
测验不交或迟交者无平时成绩，考试无效！2、各位函授生要克服一切困难，排除各种干扰，自我约束，按照各门课程教学周历的要求，抓紧平时自学。
大学的关键就是自学，以平时自学为主，仅仅靠集中上课的学习是完不成学业的。
《钢结构》测验作业站名：安徽水院站 专业： 2014级水工 姓名 学号 成绩（告示：请各位同学一定要把姓名、学号和专业写清楚、写对，出现错误者作零分处理，特此告示）一、简答题：（共10分）1． 结构的极限状态有那几种类型？结构的极限状态分为承载能力极限状态和正常使用极限状态两类：承载能力极限状态对应于结构或构件达到最大承载能力或不适于极限承载的变形；正常使用极限状态对应于结构或构件达到正常使用或耐久性的某项限值。
2． 通常动荷载与静荷载的分项系数取值各是多少？动荷载分项系数：—般情况下取γQ=1．4；但对工业房屋的楼面结构，当其活荷载标准值>4kN ／㎡时，则取γQ=1.3。
静荷载分项系数：静荷载对结构有时，一般情况取1.0；由活荷载效应控制组合取1.2；由静荷载效应控制组合取1.35；对结构的倾覆、滑移或漂浮验算，取0.9。
二、 填空题(共15分)不写解答过程，将正确的答案写在每小题的空格内。
1．结构的可靠度是指在规定的时间内，规定的 条件 下，完成预定功能的概率。
2．型钢代号L 100x80x8中，80表示 短边宽80mm 。
3．Q235AF 钢中的A 表示 质量等级为A 级 。
4．钢材的抗拉和抗弯强度标准值为 屈服强度或屈服点 。
5．轴心受力构件的刚度条件表达式为 xx0x i l =λ y y 0y i l =λ 。
三、单项选择题(共15分)1．按近似概率极限状态设计法设计的各种结构 [ C ]A ．是绝对可靠的B ．是绝对不可靠的C ．失效概率非常小D ．失效概率非常大 2．钢材的强度设计值f 取为 [ D ]A ．f yB ．f uC ．f u /γRD ．f y /γR 3．表示钢材抗动力荷载的性能指标为 [ C ]A. 屈服点 B ．伸长率 C ．冲击韧性值 D ．抗拉强度 4．确定双肢格构式轴心受压构件的双肢间距的条件为 AA ． 绕两轴等稳定性条件λ0x =λy B. λx =λy C ． λ≤[λ] D. λ1≤0.5λmax5．设计焊接工字形截面梁时，腹板布置横向加劲肋的主要目的是提高梁的 [ D ] A ．抗弯刚度 B ．抗弯强度 C ．整体稳定性 D ．局部稳定性四、试计算图1所示角焊缝连接(有引弧板)的焊脚尺寸( h f =?)。

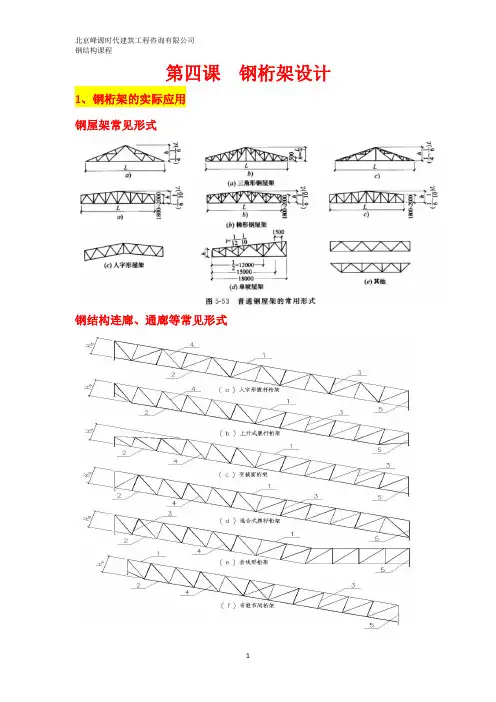

第四课钢桁架设计1、钢桁架的实际应用钢屋架常见形式钢结构连廊、通廊等常见形式2、桁架设计一般规定或经验A：桁架的形式应根据建筑的要求，综合考虑屋面材料、天窗、檩条、支撑布置以及屋架与柱时铰接或刚接等因素最终确定外形尺寸和腹杆体系。
B：桁架的腹杆体系。
应使结构受力合理、节点构造简单统一。
腹杆数量少而总长度短，宜使长腹杆受拉，短腹杆受压，弦杆不产生局部弯矩。
斜腹杆与弦杆的夹角宜在35~55度。
C：常见腹杆体系有人字式、单斜式以及减小上弦的节间长度而增加的再分式腹杆体系。
人字式在屋架中应用最广泛，再分式桁架体系较加密主腹杆的结构方案更省钢材。
D：桁架节间的设置应结合建筑或工艺需求，设备吊挂等设置，并应使荷载尽量作用在节点上。
E：对于跨度较大的桁架，当变形超限时可以采用起拱解决。
起拱值可取1/500,或者将恒载作用下挠度起拱。
F：跨度小于或等于12m的桁架，可以不分段；跨度大于12m但小于20m时，可以分成两段；大于等于20m时，可以分成多段，但每段长度均不宜超过12m；拼接接头宜位于廊身跨度的1/3处；G：当桁架节间数为奇数时，中央节间宜布置交叉腹杆。
3、桁架计算时的基本力学假定A：桁架所有杆件的轴线都在一个平面内且相交于一点。
杆件轴线按照下列规定确定，此时可不考虑偏心的影响。
当用螺栓连接时，以靠近截面形心轴的准线为轴线；当采用焊缝连接时，对角钢可取角钢背至截面形心轴的距离为5mm的整数倍（即5mm 的模数）。
当弦杆截面在节点处有改变时，以受力较大的杆件重心线为轴线，不同截面的轴心线偏移距离在不超过较大弦杆截面高度的5%时，可不考虑此偏心的影响。
B：各节点均为铰接，但在桁架平面内，当截面高度与几何长度（节点中心距离）之比大于1/10(弦杆)或腹杆大于1/15(腹杆)时，应考虑节点刚性产生的次弯矩。
（一般取应力增大系数1.15~1.20）。
C：计算时，将荷载先作用在节点上，并按此计算出各杆件的内力。
对弦杆的节间荷载（最好不要这样，计算长度选取会出现不可靠），可假定弦杆为支撑于铰接节点的连续梁按下述近似方法计算局部弯矩。

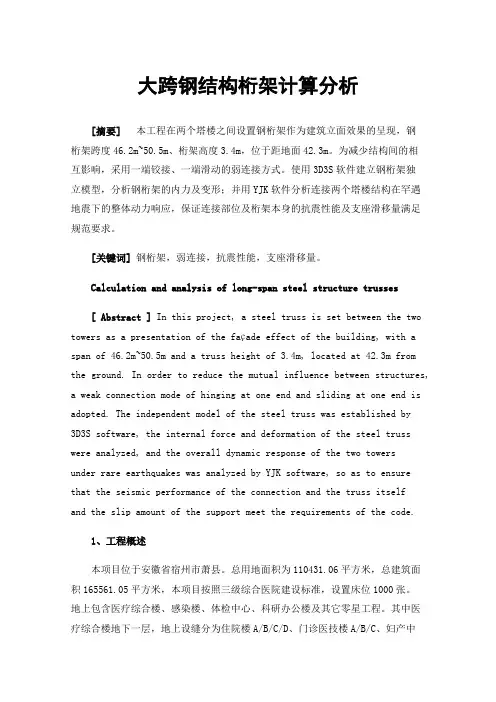

大跨钢结构桁架计算分析 [摘要] 本工程在两个塔楼之间设置钢桁架作为建筑立面效果的呈现，钢桁架跨度46.2m~50.5m、桁架高度3.4m，位于距地面42.3m。为减少结构间的相互影响，采用一端铰接、一端滑动的弱连接方式。使用3D3S软件建立钢桁架独立模型，分析钢桁架的内力及变形；并用YJK软件分析连接两个塔楼结构在罕遇地震下的整体动力响应，保证连接部位及桁架本身的抗震性能及支座滑移量满足规范要求。
